插排分析报告1. 引言插排是一种常见的电器设备，用于为用户提供额外的电源插座，并通过一个主要电源插头连接到电源源。

插排作为居家生活和办公环境中常见的电器之一，其功能和设计也在不断发展与创新。

本报告旨在对插排进行综合分析，并对其功能、设计及使用注意事项等进行详细介绍。

2. 插排的功能2.1 扩展电源插座插排最基本的功能是提供额外的电源插座。

在家庭和办公环境中，电器设备数量逐渐增多，常常会出现插座不足的情况。

插排的出现使得用户可以同时连接多个电器设备，满足电力需求。

2.2 过载保护现代的插排通常会设计有过载保护功能。

当插排上连接的设备超过其承载能力时，这一功能将自动切断电源，以保护设备和用户的安全。

2.3 USB 充电口除了传统的电源插座，一些插排还配备了 USB 充电口。

这使得用户可以方便地为移动设备如手机、平板等进行充电，无需再使用额外的充电器。

2.4 其他附加功能一些插排还拥有其他附加功能，比如：•可拆卸式电线，方便携带和收纳；•电源开关，方便操作；•电源过滤器，减少电压波动对设备的损害；•气体放电管，提供过电压保护。

3. 插排的设计3.1 外观设计插排的外观设计通常考虑到其使用场景，力求简洁、美观。

一般情况下，插排的外壳由阻燃材料制成，以防止电器设备使用过程中的潜在安全隐患。

外观设计还需要考虑插排的尺寸、形状和插座的布局等因素，以适应不同的使用环境。

3.2 电线规格插排的电线规格取决于其承载能力和使用环境。

通常情况下，插排会标注额定电流和额定功率，用户在选择插排时需要根据需要的电力需求进行匹配。

3.3 安全性设计为了保障用户的安全，插排在设计过程中需要考虑以下因素：•过载保护功能，避免因过载导致的电器故障和火灾；•防止触电设计，减少触电风险；•过电流和过压保护，防止因电流过大或电压过高导致设备损坏。

4. 使用注意事项使用插排时需要注意以下事项：4.1 合理使用承载能力插排在设计时会标注其额定电流和额定功率，用户在使用时需要确保连接的设备不超过插排的承载能力，以免造成过载。

产品设计（工业设计专业）课程设计班级______BJ1211________学号______121002611130__姓名______周鑫鑫________上海电机学院2014年10月目录背景和意义......................................................3页设计调查-产品和技术研究.........................................3页电源插座设计中值得注意的几个问题................................5页已有插线板设计..................................................7页设计调查-用户研究..............................................16页情景图描述任务.................................................18页设计定位.......................................................18页草图设计和说明.................................................19页效果图和说明...................................................20页设计体会.......................................................21页材料工艺.......................................................21页背景和意义随着经济的不断发展，电器的与时俱进和更新换代，这就要求与之链接的产品不断的更新换代，插座是人们生活中使用频率最高的终端供电装置之一，而且越来越多的家用电器通过它连接电源。

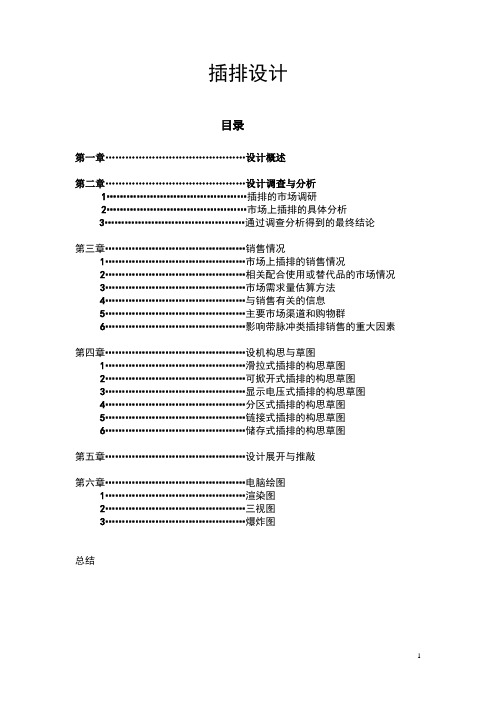

插排设计目录第一章……………………………………设计概述第二章……………………………………设计调查与分析1……………………………………插排的市场调研2……………………………………市场上插排的具体分析3……………………………………通过调查分析得到的最终结论第三章……………………………………销售情况1……………………………………市场上插排的销售情况2……………………………………相关配合使用或替代品的市场情况3……………………………………市场需求量估算方法4……………………………………与销售有关的信息5……………………………………主要市场渠道和购物群6……………………………………影响带脉冲类插排销售的重大因素第四章……………………………………设机构思与草图1……………………………………滑拉式插排的构思草图2……………………………………可掀开式插排的构思草图3……………………………………显示电压式插排的构思草图4……………………………………分区式插排的构思草图5……………………………………链接式插排的构思草图6……………………………………储存式插排的构思草图第五章……………………………………设计展开与推敲第六章……………………………………电脑绘图1……………………………………渲染图2……………………………………三视图3……………………………………爆炸图总结一、设计概述：插排作为人们对于插排的需求，而进行改变。

根据控制形式可以分为无开关、总开关、多开关三种类别。

一般建议选择多开关的生活中的必需品，而这次课程设计主要对市场上各种插排进行分析，调查电源插座，一个开关按钮控制一个电源插头，除了安全之外也能控制待机耗电以便节约能源，多用于常用电器处，如微波炉、洗衣机等插排是插座的一种，只不过把多个插座集中放在一起，而形成多孔插座。

这样组合有很多好处，可以一座多用，既节省空间又节省线路。

插排在材料上大致分为：电木，陶瓷，塑料等。

插座结构设计1.材料壳体材料：符合标准中耐热、老化、阻燃等要求。

公司现有产品采用PC与耐高温ABS合金材料。

插套材料：要有较好的导通性、弹性及耐摩性。

现有产品材料为锡磷青铜（QSn6.5-0.1Y2）。

载流连接部件材料：连接铜带及各种端子要有较好的导通性。

现有产品材料H62Y2。

2.尺寸插头尺寸：符合GB1002标准孔型尺寸：符合GB1002、大多用孔及小多用孔尺寸孔距尺寸：符合下图插座外形尺寸：符合下图开关开孔:三合一开关开孔 10A翘板开关开孔 16A 开关(TZ-HD2-B1)开孔模块配合尺寸（例批示产品TZ-Q091）:电源线穿孔与过载按钮开孔:电气连接：1)电源线必须用压线扣固定―――可拆式插座，考虑适用不同的线径。

2)电源线长度为壳体外侧至插头地极插销中心部位长度。

3)电源线的进线连接端子必须是可拆的螺纹端子，且端子要有护墙，保证导线线丝不外脱――可拆式插座；地线设计要长5mm。

4)器件连接顺序：电源线－保护器－开关――铜带，防雷电路并联在电路中。

5)内部电气间隙合理，符合国标要求（大于3mm），设计时通常取5mm。

注意3个方向。

6)自攻钉与自切钉不能用于电气连接。

7)电气连接部件可采用铆钉、金属螺纹（螺钉）连接及焊接型式。

机械结构：8)防误插设计9)装配工艺合理，操作简便易行：零部件、导线等要放在同一侧。

10)上下壳体避免焊接方式，尽量采用螺钉连接。

11)关键塑料件不能采用卡钩形式――跌落试验不能通过。

12)挂钉孔的强度最薄弱：C01/02强度最大。

挂钉孔外形圆滑。

增加竖筋，螺钉移不到根部。

13)上下壳子口配合间隙单边不大于0.1mm。

14)压铜带柱间隙+0.1－+0.3。

15)10A翘板开关作为总控开关时需与L极导电片配用。

16)上下壳螺钉柱采用“零对零”接触方式。

17)插套与安装孔之间配合间隙合理。

参考现有产品图纸与实物相结合。

底部+0.2-上口+0.4。

18)地线插套和零线插套应锁定。

插座结构设计1.材料壳体材料：符合标准中耐热、老化、阻燃等要求。

公司现有产品采用PC与耐高温ABS合金材料。

插套材料：要有较好的导通性、弹性及耐摩性。

现有产品材料为锡磷青铜（QSn6.5-0.1Y2）。

载流连接部件材料：连接铜带及各种端子要有较好的导通性。

现有产品材料H62Y2。

2.尺寸插头尺寸：符合GB1002标准孔型尺寸：符合GB1002、大多用孔及小多用孔尺寸孔距尺寸：符合下图插座外形尺寸：符合下图开关开孔:三合一开关开孔 10A翘板开关开孔 16A 开关(TZ-HD2-B1)开孔模块配合尺寸（例批示产品TZ-Q091）:电源线穿孔与过载按钮开孔:电气连接：1)电源线必须用压线扣固定―――可拆式插座，考虑适用不同的线径。

2)电源线长度为壳体外侧至插头地极插销中心部位长度。

3)电源线的进线连接端子必须是可拆的螺纹端子，且端子要有护墙，保证导线线丝不外脱――可拆式插座；地线设计要长5mm。

4)器件连接顺序：电源线－保护器－开关――铜带，防雷电路并联在电路中。

5)内部电气间隙合理，符合国标要求（大于3mm），设计时通常取5mm。

注意3个方向。

6)自攻钉与自切钉不能用于电气连接。

7)电气连接部件可采用铆钉、金属螺纹（螺钉）连接及焊接型式。

机械结构：8)防误插设计9)装配工艺合理，操作简便易行：零部件、导线等要放在同一侧。

10)上下壳体避免焊接方式，尽量采用螺钉连接。

11)关键塑料件不能采用卡钩形式――跌落试验不能通过。

12)挂钉孔的强度最薄弱：C01/02强度最大。

挂钉孔外形圆滑。

增加竖筋，螺钉移不到根部。

13)上下壳子口配合间隙单边不大于0.1mm。

14)压铜带柱间隙+0.1－+0.3。

15)10A翘板开关作为总控开关时需与L极导电片配用。

16)上下壳螺钉柱采用“零对零”接触方式。

17)插套与安装孔之间配合间隙合理。

参考现有产品图纸与实物相结合。

底部+0.2-上口+0.4。

18)地线插套和零线插套应锁定。
