饮水机实物照片及部件功用介绍

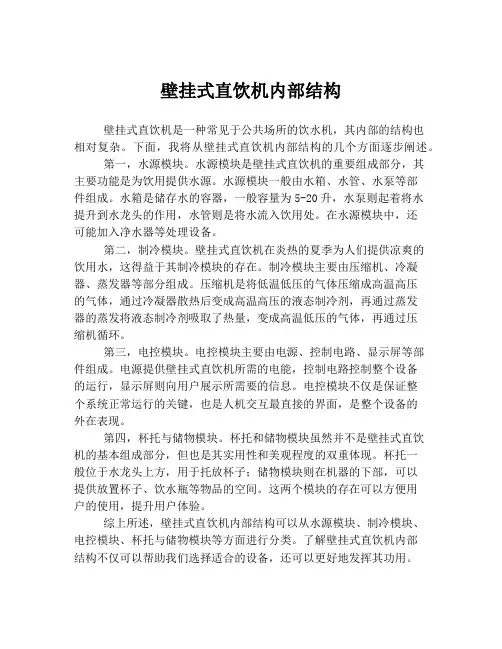

壁挂式直饮机内部结构壁挂式直饮机是一种常见于公共场所的饮水机，其内部的结构也相对复杂。

下面，我将从壁挂式直饮机内部结构的几个方面逐步阐述。

第一，水源模块。

水源模块是壁挂式直饮机的重要组成部分，其主要功能是为饮用提供水源。

水源模块一般由水箱、水管、水泵等部件组成。

水箱是储存水的容器，一般容量为5-20升，水泵则起着将水提升到水龙头的作用，水管则是将水流入饮用处。

在水源模块中，还可能加入净水器等处理设备。

第二，制冷模块。

壁挂式直饮机在炎热的夏季为人们提供凉爽的饮用水，这得益于其制冷模块的存在。

制冷模块主要由压缩机、冷凝器、蒸发器等部分组成。

压缩机是将低温低压的气体压缩成高温高压的气体，通过冷凝器散热后变成高温高压的液态制冷剂，再通过蒸发器的蒸发将液态制冷剂吸取了热量，变成高温低压的气体，再通过压缩机循环。

第三，电控模块。

电控模块主要由电源、控制电路、显示屏等部件组成。

电源提供壁挂式直饮机所需的电能，控制电路控制整个设备的运行，显示屏则向用户展示所需要的信息。

电控模块不仅是保证整个系统正常运行的关键，也是人机交互最直接的界面，是整个设备的外在表现。

第四，杯托与储物模块。

杯托和储物模块虽然并不是壁挂式直饮机的基本组成部分，但也是其实用性和美观程度的双重体现。

杯托一般位于水龙头上方，用于托放杯子；储物模块则在机器的下部，可以提供放置杯子、饮水瓶等物品的空间。

这两个模块的存在可以方便用户的使用，提升用户体验。

综上所述，壁挂式直饮机内部结构可以从水源模块、制冷模块、电控模块、杯托与储物模块等方面进行分类。

了解壁挂式直饮机内部结构不仅可以帮助我们选择适合的设备，还可以更好地发挥其功用。

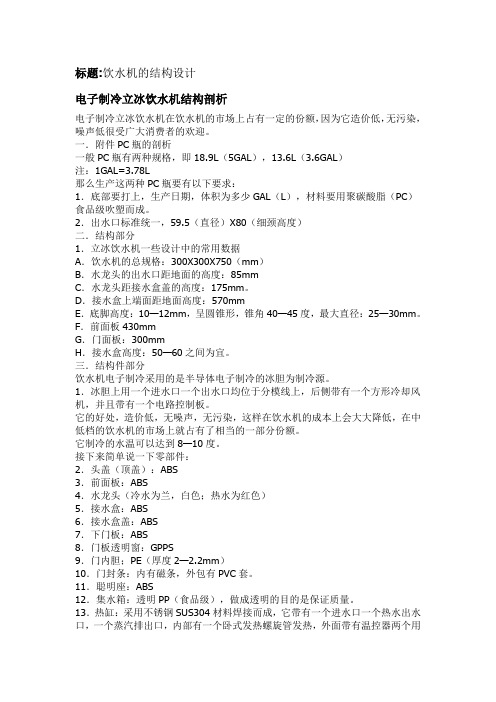

标题:饮水机的结构设计电子制冷立冰饮水机结构剖析电子制冷立冰饮水机在饮水机的市场上占有一定的份额，因为它造价低，无污染，噪声低很受广大消费者的欢迎。

一．附件PC瓶的剖析一般PC瓶有两种规格，即18.9L（5GAL），13.6L（3.6GAL）注：1GAL=3.78L那么生产这两种PC瓶要有以下要求：1．底部要打上，生产日期，体积为多少GAL（L），材料要用聚碳酸脂（PC）食品级吹塑而成。

2．出水口标准统一，59.5（直径）X80（细颈高度）二．结构部分1．立冰饮水机一些设计中的常用数据A．饮水机的总规格：300X300X750（mm）B．水龙头的出水口距地面的高度：85mmC．水龙头距接水盒盖的高度：175mm。

D．接水盒上端面距地面高度：570mmE．底脚高度：10—12mm，呈圆锥形，锥角40—45度，最大直径：25—30mm。

F．前面板430mmG．门面板：300mmH．接水盒高度：50—60之间为宜。

三．结构件部分饮水机电子制冷采用的是半导体电子制冷的冰胆为制冷源。

1．冰胆上用一个进水口一个出水口均位于分模线上，后侧带有一个方形冷却风机，并且带有一个电路控制板。

它的好处，造价低，无噪声，无污染，这样在饮水机的成本上会大大降低，在中低档的饮水机的市场上就占有了相当的一部分份额。

它制冷的水温可以达到8—10度。

接下来简单说一下零部件：2．头盖（顶盖）：ABS3．前面板：ABS4．水龙头（冷水为兰，白色；热水为红色）5．接水盒：ABS6．接水盒盖：ABS7．下门板：ABS8．门板透明窗：GPPS9．门内胆；PE（厚度2—2.2mm）10．门封条：内有磁条，外包有PVC套。

11．聪明座：ABS12．集水箱：透明PP（食品级），做成透明的目的是保证质量。

13．热缸：采用不锈钢SUS304材料焊接而成，它带有一个进水口一个热水出水口，一个蒸汽排出口，内部有一个卧式发热螺旋管发热，外面带有温控器两个用与调节温度，一个是自恢复保险功能，一个是在装配时人工调节的温控器，一般根据国家标准热水温度定为95度。

colmo多段温控饮水机工作原理一、多段温控饮水机的基本结构多段温控饮水机由水箱、加热器、制冷器、温控电路、水泵和出水口等组成。

水箱用于存放水源，加热器和制冷器则分别负责加热和制冷水源，温控电路用于控制加热和制冷的温度，水泵负责将处理好的水源送至出水口。

二、加热原理当用户需要热饮水时，温控电路感应到用户的需求，启动加热器。

加热器通过电能转换为热能，将水箱内的水源加热至设定的温度。

加热器采用高效加热技术，能够迅速将水源加热至合适的温度，保证用户能够快速享用到热饮水。

三、制冷原理当用户需要冷饮水时，温控电路感应到用户的需求，启动制冷器。

制冷器通过制冷循环系统，将水箱内的水源冷却至设定的温度。

制冷器采用高效制冷技术，能够快速将水源冷却至适宜的温度，确保用户能够获得口感舒适的冷饮水。

四、温控电路的作用温控电路是多段温控饮水机的核心部件，它负责监测水温并控制加热器和制冷器的工作。

温控电路通过传感器感知水温，当水温低于设定值时，启动加热器进行加热；当水温高于设定值时，启动制冷器进行制冷。

温控电路能够精确控制水温在用户设定的范围内，确保饮水机提供出符合用户需求的水源。

五、水泵的作用水泵是多段温控饮水机的水循环装置，它负责将处理好的水源送至出水口。

当用户按下出水按钮时，水泵被激活，将水源通过管道输送至出水口，用户即可方便地取用到饮用水。

水泵采用高效节能设计，能够快速将水源送至出水口，提高用户的使用体验。

六、多段温控饮水机的优势多段温控饮水机通过加热器和制冷器的配合，能够提供符合用户需求的热饮水和冷饮水。

用户可以根据自己的喜好和需求，选择合适的水温，享受到舒适的饮水体验。

此外，多段温控饮水机还具有快速加热、快速制冷、节能环保等优点，能够满足用户对高效、健康的饮水需求。

多段温控饮水机通过加热器和制冷器的协同工作，通过温控电路的精确控制，为用户提供符合需求的热饮水和冷饮水。

水泵的作用是将处理好的水源送至出水口，方便用户取用。

纯水机各部位名称及作用1、低压开关,当水压达到1kg/cm2时,接通电源,使机器正常运行;当断水或水压达不到1kg/cm2时,切断电源,使机器停止运行,防止高压泵空转。

2、高压泵,给自来水加压达到6—8kg/cm2,以满足R.O膜制水的需要。

3、进水电磁阀,当电源接通时,自来水经过进水电磁阀,使纯水机正常制水;当机器停止后切断水源,阻止水过去,通过浓缩水路排走。

4、R.O膜,又叫反渗透膜,它是依靠机器对原水所施加的压力,使原水中水分透过R.O膜,而把水中的细微杂质,过多的无机盐,有机物,重金属离子,细菌、病毒、农药、三氯甲烷废物等其它有害物质统统截留下来,并通过连续排放的浓水将这些水中有害异物及盐分排出,进而得到十分洁净的饮用水。

它的孔径只有0.0008-0.001微米,它对水中粒径最小的无机盐离子的去除率在90—96%以上,对细菌、病毒等有害异物的去除率在99.99%以上(理论上可以说成是100%。

细菌、病毒与R.O膜孔径的比较:5、逆止阀,工程上也叫单向阀,纯水水满,压力达到3km/cm2后,防上高压纯水倒流与浓水一起排走。

6、高压开关,自动控制纯水机工作,当纯净水的水压达到3kg/cm2时,切断电源,使纯水机停机;纯净水排出系统(比如打开水龙头放水,水压减小,减小到1.5kg/cm2时,自动接通电源,使机器进入正常制水状态。

7、压力储水桶,储存纯水,以供备用,气压0.4-0.8kg/cm2。

8、气嘴,给压力储水桶补气或放气。

9、压力桶上球阀,压力储水桶的进水或出水阀门。

10、鹅颈龙头,取用纯净水的开关。

11、废水比例器,使浓缩水排走,经小孔限流憋压,保证R.O膜的工作压力。

纯水与浓缩水比例1:3—1:5。

它的作用就是控制流量、保证恒定的系统压力。

12、冲洗电磁阀,由机器(电脑板自动控制,纯水机累计工作7.5小时,电源接通一次,R.O膜进行高压大流量冲洗,冲洗时间1分30秒。

13、电脑板,就是程序控制器,重新分配电路。

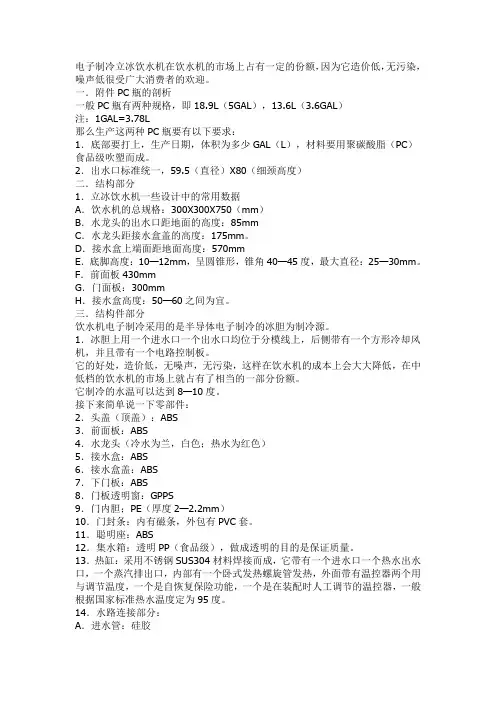

电子制冷立冰饮水机在饮水机的市场上占有一定的份额，因为它造价低，无污染，噪声低很受广大消费者的欢迎。

一．附件PC瓶的剖析一般PC瓶有两种规格，即18.9L（5GAL），13.6L（3.6GAL）注：1GAL=3.78L那么生产这两种PC瓶要有以下要求：1．底部要打上，生产日期，体积为多少GAL（L），材料要用聚碳酸脂（PC）食品级吹塑而成。

2．出水口标准统一，59.5（直径）X80（细颈高度）二．结构部分1．立冰饮水机一些设计中的常用数据A．饮水机的总规格：300X300X750（mm）B．水龙头的出水口距地面的高度：85mmC．水龙头距接水盒盖的高度：175mm。

D．接水盒上端面距地面高度：570mmE．底脚高度：10—12mm，呈圆锥形，锥角40—45度，最大直径：25—30mm。

F．前面板430mmG．门面板：300mmH．接水盒高度：50—60之间为宜。

三．结构件部分饮水机电子制冷采用的是半导体电子制冷的冰胆为制冷源。

1．冰胆上用一个进水口一个出水口均位于分模线上，后侧带有一个方形冷却风机，并且带有一个电路控制板。

它的好处，造价低，无噪声，无污染，这样在饮水机的成本上会大大降低，在中低档的饮水机的市场上就占有了相当的一部分份额。

它制冷的水温可以达到8—10度。

接下来简单说一下零部件：2．头盖（顶盖）：ABS3．前面板：ABS4．水龙头（冷水为兰，白色；热水为红色）5．接水盒：ABS6．接水盒盖：ABS7．下门板：ABS8．门板透明窗：GPPS9．门内胆；PE（厚度2—2.2mm）10．门封条：内有磁条，外包有PVC套。

11．聪明座：ABS12．集水箱：透明PP（食品级），做成透明的目的是保证质量。

13．热缸：采用不锈钢SUS304材料焊接而成，它带有一个进水口一个热水出水口，一个蒸汽排出口，内部有一个卧式发热螺旋管发热，外面带有温控器两个用与调节温度，一个是自恢复保险功能，一个是在装配时人工调节的温控器，一般根据国家标准热水温度定为95度。

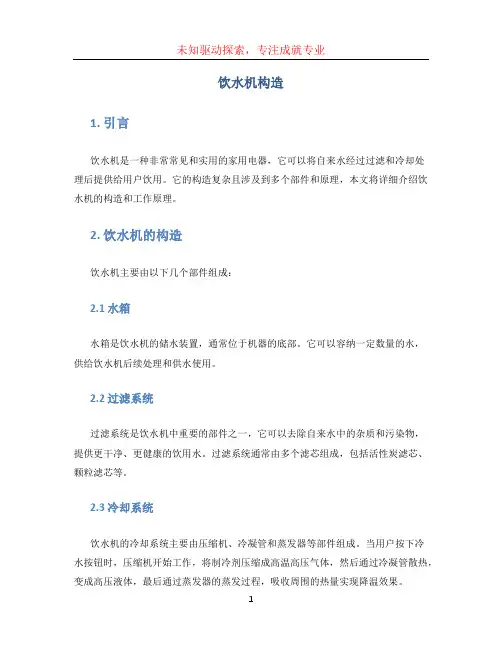

饮水机构造1. 引言饮水机是一种非常常见和实用的家用电器，它可以将自来水经过过滤和冷却处理后提供给用户饮用。

它的构造复杂且涉及到多个部件和原理，本文将详细介绍饮水机的构造和工作原理。

2. 饮水机的构造饮水机主要由以下几个部件组成：2.1 水箱水箱是饮水机的储水装置，通常位于机器的底部。

它可以容纳一定数量的水，供给饮水机后续处理和供水使用。

2.2 过滤系统过滤系统是饮水机中重要的部件之一，它可以去除自来水中的杂质和污染物，提供更干净、更健康的饮用水。

过滤系统通常由多个滤芯组成，包括活性炭滤芯、颗粒滤芯等。

2.3 冷却系统饮水机的冷却系统主要由压缩机、冷凝管和蒸发器等部件组成。

当用户按下冷水按钮时，压缩机开始工作，将制冷剂压缩成高温高压气体，然后通过冷凝管散热，变成高压液体，最后通过蒸发器的蒸发过程，吸收周围的热量实现降温效果。

2.4 加热系统加热系统是饮水机中的另一个重要组成部分，用于加热自来水变成热水。

加热系统通常由加热管、温控器和热力学开关等部件组成。

2.5 控制系统控制系统是饮水机的核心部分，它通过感应器和控制芯片等部件控制饮水机的各种功能，并与用户的操作互动。

控制系统通常包括计时器、温控器、安全开关等。

3. 饮水机的工作原理饮水机的工作原理如下：1.当用户按下冷水按钮时，控制系统感应到信号并启动冷却系统。

压缩机开始运转，制冷剂在压缩过程中产生高温高压气体。

2.高温高压气体经过冷凝管冷却变成高压液体，然后通过蒸发器的蒸发过程释放热量，使周围温度下降。

3.用户的自来水经过过滤系统的处理，去除杂质和污染物，变得更加干净、健康。

4.温控器感应到用户按下热水按钮后，控制系统启动加热系统。

加热系统中的加热管开始加热，在一定的温度下将水加热到适宜的温度。

5.控制系统还负责监测水位、温度和压力等参数，并在必要时发出警报或执行停止工作的操作，以确保用户的安全。

4. 饮水机的维护和保养为了保证饮水机的正常运行和延长使用寿命，用户需要定期进行一些维护和保养工作，如下所示：•定期清洗水箱和过滤系统，可以使用专用的清洗剂和刷子，并按照说明书的要求进行操作。

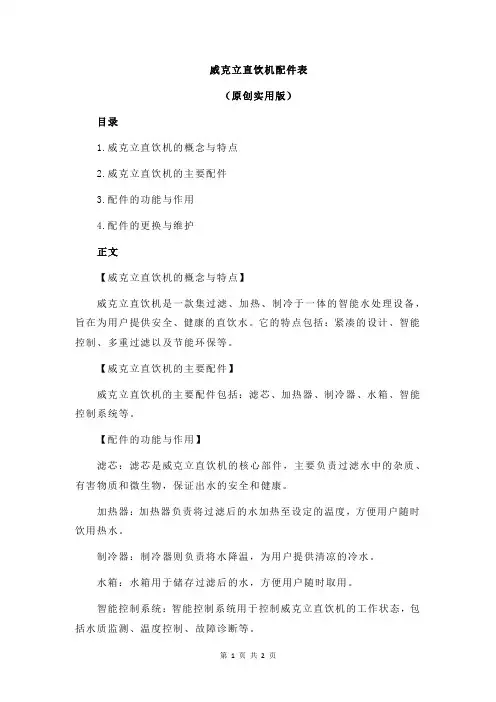

威克立直饮机配件表（原创实用版）目录1.威克立直饮机的概念与特点2.威克立直饮机的主要配件3.配件的功能与作用4.配件的更换与维护正文【威克立直饮机的概念与特点】威克立直饮机是一款集过滤、加热、制冷于一体的智能水处理设备，旨在为用户提供安全、健康的直饮水。

它的特点包括：紧凑的设计、智能控制、多重过滤以及节能环保等。

【威克立直饮机的主要配件】威克立直饮机的主要配件包括：滤芯、加热器、制冷器、水箱、智能控制系统等。

【配件的功能与作用】滤芯：滤芯是威克立直饮机的核心部件，主要负责过滤水中的杂质、有害物质和微生物，保证出水的安全和健康。

加热器：加热器负责将过滤后的水加热至设定的温度，方便用户随时饮用热水。

制冷器：制冷器则负责将水降温，为用户提供清凉的冷水。

水箱：水箱用于储存过滤后的水，方便用户随时取用。

智能控制系统：智能控制系统用于控制威克立直饮机的工作状态，包括水质监测、温度控制、故障诊断等。

【配件的更换与维护】滤芯：滤芯需要定期更换，以保证出水的质量。

一般来说，滤芯的更换周期为 6-12 个月，具体时间取决于用水量和水质情况。

加热器、制冷器：加热器和制冷器属于耐用部件，一般不需要更换，但在使用过程中需要注意清洁和维护，以保证其正常工作。

智能控制系统：智能控制系统需要定期进行软件升级，以提高设备的性能和稳定性。

此外，用户需要定期检查设备的运行状态，发现故障及时处理。

综上所述，威克立直饮机凭借其紧凑的设计、智能控制、多重过滤以及节能环保等特点，为用户提供了安全、健康的直饮水。

了解设备的主要配件及其功能与作用，有助于用户更好地使用和维护设备。

饮水机的工作原理饮水机是一种常见的家用电器，广泛应用于家庭、办公室、学校等场所。

它能够提供冷热饮水，方便人们随时随地享受到清凉或者温热的饮品。

饮水机的工作原理是通过一系列的机械、电子和制冷技术实现的。

下面将详细介绍饮水机的工作原理及其各个部件的功能。

1. 水箱：饮水机的水箱是储存水源的地方。

它通常位于饮水机的底部或者背部，容量大小根据饮水机的型号和设计而定。

水箱内部通常设置有浮球开关，当水箱中的水位下降时，浮球会下沉，触发水泵工作，将水抽入饮水机进行加热或者制冷处理。

2. 水泵：水泵是饮水机的核心部件之一，主要负责将水从水箱抽送到制冷或者加热系统中。

水泵通常采用电动泵，通过机电的驱动实现水的循环。

当水箱中的水位下降时，水泵会启动并将水抽入饮水机的内部系统。

3. 制冷系统：饮水机的制冷系统主要由压缩机、冷凝器、蒸发器和冷媒组成。

当用户选择冷水时，水泵将水从水箱中抽送至蒸发器，蒸发器内部的冷媒会吸收水的热量，使水温下降。

同时，压缩机会将冷媒压缩成高温高压气体，并将其送至冷凝器。

在冷凝器中，冷媒会释放热量，变成高压液体，然后通过膨胀阀进入蒸发器，循环往复，使水不断降温。

4. 加热系统：饮水机的加热系统主要由加热元件和温控装置组成。

当用户选择热水时，水泵将水从水箱中抽送至加热元件，加热元件通过电流加热，将水加热至设定的温度。

温控装置会监测水的温度，并根据设定的温度控制加热元件的工作，以保持水的恒温状态。

5. 过滤系统：饮水机通常配备有过滤系统，用于去除水中的杂质和异味，提供更加纯净的饮水。

过滤系统通常由活性炭、陶瓷滤芯、纤维滤芯等组成，不同的滤芯能够去除不同的污染物质。

用户可以根据需要选择不同类型的滤芯，以满足个人的饮水需求。

总结：饮水机的工作原理是通过水泵将水从水箱抽送至制冷或者加热系统中，实现冷热饮水的供应。

制冷系统通过压缩机、冷凝器、蒸发器和冷媒的循环工作，将水降温；加热系统通过加热元件和温控装置，将水加热至设定的温度。

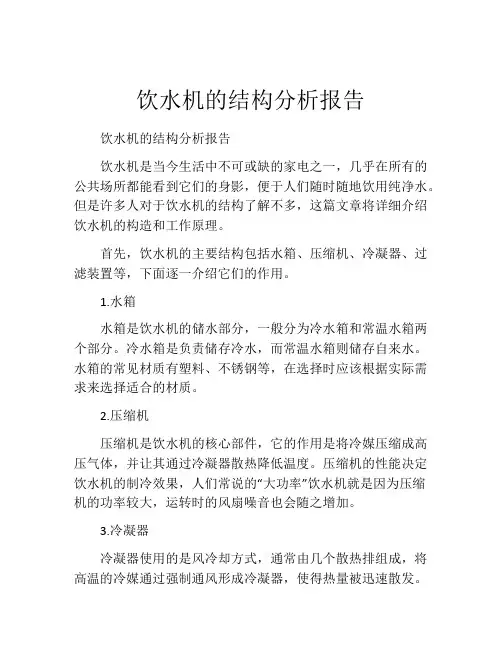

饮水机的结构分析报告饮水机的结构分析报告饮水机是当今生活中不可或缺的家电之一，几乎在所有的公共场所都能看到它们的身影，便于人们随时随地饮用纯净水。

但是许多人对于饮水机的结构了解不多，这篇文章将详细介绍饮水机的构造和工作原理。

首先，饮水机的主要结构包括水箱、压缩机、冷凝器、过滤装置等，下面逐一介绍它们的作用。

1.水箱水箱是饮水机的储水部分，一般分为冷水箱和常温水箱两个部分。

冷水箱是负责储存冷水，而常温水箱则储存自来水。

水箱的常见材质有塑料、不锈钢等，在选择时应该根据实际需求来选择适合的材质。

2.压缩机压缩机是饮水机的核心部件，它的作用是将冷媒压缩成高压气体，并让其通过冷凝器散热降低温度。

压缩机的性能决定饮水机的制冷效果，人们常说的“大功率”饮水机就是因为压缩机的功率较大，运转时的风扇噪音也会随之增加。

3.冷凝器冷凝器使用的是风冷却方式，通常由几个散热排组成，将高温的冷媒通过强制通风形成冷凝器，使得热量被迅速散发。

冷凝器所使用的材质一般是铝制的，这样可以提高散热速度，但也会增加成本。

4.过滤装置过滤装置是饮水机的重要部分，它能够保证饮用水的卫生和安全。

一般情况下，过滤装置主要实现物理过滤、化学吸附、离子交换、紫外线杀菌等多种过滤技术。

而过滤器的种类有很多，主要分为PP过滤器、活性炭过滤器、RO反渗透膜等。

这些过滤器可以有效净化水质，为人们提供更加健康的饮用水。

以上是饮水机的主要构成部分，下面开始对饮水机的工作原理进行一定的分析。

饮水机的工作原理是以压缩机为核心的，当注入水后，压缩机便开始工作。

首先，压缩机将盛放的冷媒压缩成高压气体，在管道上行进，进入到冷凝器。

冷凝器对高压气体进行强制散热，使得气体降温变为低温气体。

低温气体再通过膨胀阀降低压力，使得冷媒变成蒸发状态，进而吸附空气中的热量，使其冷却，最终送到储水箱中，此时就能得到冷水。

另外，饮水机大部分还具备热水功能，其工作原理与冷水类似，不过是通过电加热的方式制热水。
