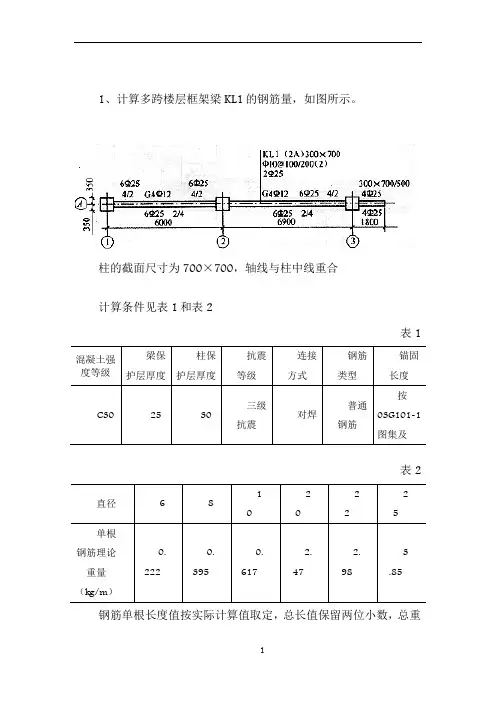

1、计算多跨楼层框架梁KL1的钢筋量，如图所示。

柱的截面尺寸为700×700，轴线与柱中线重合

计算条件见表1和表2

表1

混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度

C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及

表2

直径 6 8 10 20 22 25

单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85

钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重

2 量值保留三位小数。

2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。混凝土强度等级为C25。求各种钢筋下料长度。

图1 钢筋混凝土框架梁KLl平法施工图

3

3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。

4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

4

5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。柱截面尺寸为500mm x 500mm。试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。

5

6、试编制下图所示5根梁的钢筋配料单。

各种钢筋的线重量如下：10（0.617kg/m）；12(0.888kg/m)；25(3.853kg/m)。

6

7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。

天棚的工程量计算

天棚

3.0.1天棚抹灰，按设计图示尺寸以水平投影面积计算，不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积。带梁天棚，梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计算，锯齿形楼梯底板抹灰按展开面积计算。

3.0.2阳台底面抹灰，按设计图示尺寸以水平投影面积计算，并入相应的天棚抹灰面积内。阳台带悬臂梁者，其工程量乘以系数1.14. 3.0.3雨篷底层抹灰，按设计图示尺寸以水平投影面积计算，并入相应的天棚抹灰面积内。

3.0.4天棚抹灰如带有装饰线时，装饰线按设计图示尺寸以长度计算。

3.0.5天棚中折线、跌线、单曲面、双曲面、灯槽线及其他艺术形式的抹灰，均按设计图示尺寸以展开面积计算。3.0.6天棚吊顶，按设计图示尺寸以水平投影面积计算。不扣除间壁墙、检查口、附墙烟囱、柱垛和管道所占面积，扣除单个0.3㎡以外的孔洞、独立柱及与天棚相连的窗帘盒所占的面积。

3.0.7天棚中折线、跌线、单曲面、双曲面、高低灯槽及其他艺术形式的天棚面层，均按设计图示尺寸以展开面积计算。

3.0.8装配式天棚，如有与装配式天棚规格相同的灯盘、风口等饰面面层时，应扣除其相应面积。 3.0.9送（回）风口，按设计图示数量计算。

.

.

jz* 工程量计算例如

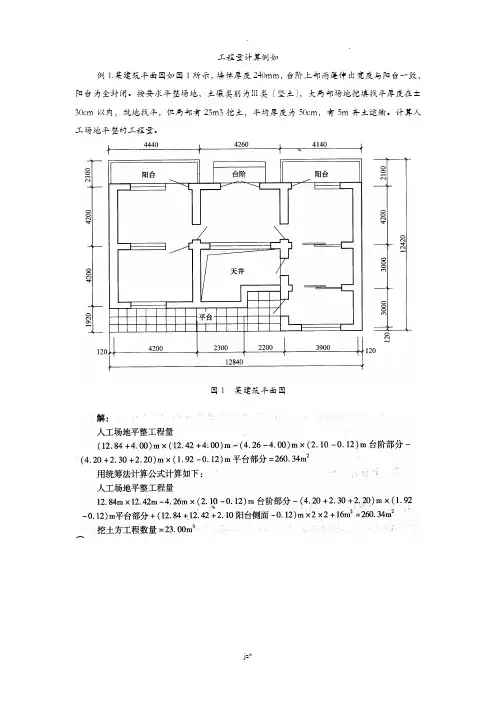

例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。按要求平整场地，土壤类别为Ⅲ类〔坚土〕，大局部场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。计算人工场地平整的工程量。

图1 某建筑平面图

.

.

jz*

例2.如图2所示，求建筑物人工平整场地工程量。

图2 人工平整场地示意图

例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如下图。土类为Ⅱ类普通土，常年地下水位为-2.40m。计算人工开挖土方的工程量。

图3 某工程场地示意图

.

.

jz*

.

.

请说明带桃沿天棚的挑檐抹灰工程量

计算公式并画图说明

挑檐工程量

(1)挑檐平板体积;

(2)挑檐平板上表面防水;

(3)挑檐平板下表面装修;

(4)挑檐立板体积;

(5)挑檐立板内装修;

(6)挑檐立板外装修;

(7)挑檐斜板体积;

(8)挑檐斜板外装修;

(9)挑檐斜板内装修。

挑檐工程量的计算方法

(1)挑檐平板体积挑檐平板体积=挑檐平板中心线长度*平板截面面积

(2)挑檐平板上表面防水挑檐平板上表面防水=挑檐平板中心线长度*平板宽度+挑檐立板内边线长度*上翻高度-挑檐立板中心线*挑檐立板宽度

(3)挑檐平板下表面装修挑檐平板上表面防水=挑檐平板中心线长度*平板宽度

(4)挑檐立板体积挑檐立板体积=挑檐立板中心线*挑檐立板截面面积

(5)挑檐立板内装修挑檐立板内装修=挑檐立板内边线长度*立板高度

(6)挑檐立板外装修挑檐立板外装修=挑檐立板外边线长度*立板高度+挑檐立板长

度*平板厚度

(7)挑檐斜板体积挑檐斜板体积=挑檐斜板中心线*挑檐斜板截面面积

(8)挑檐斜板外装修挑檐斜板体积=挑檐斜板中心线*斜板宽度

(9)挑檐斜板内装修挑檐斜板体积=挑檐斜板中心线*斜板宽度

挑檐工程量计算难点

①算底板、立板、斜板要找中心线长度，比较麻烦

②内外装修要用中心线加减立板厚度一半，比较麻烦

挑檐工程量=挑檐断面积×挑檐高度

以下为以图为例说明

挑檐工程量应计算挑檐平板及挑檐立板两部分，这两部分的计算长度不同，应分别计算。

1.外墙外边线长

=（5.4+0.2×2+7.2+0.2×2）×2

=26.80m

2.挑檐平板工程量

=0.6×0.1×（26.8+0.6/2×8）

=0.6×0.1×29.2

=1.75m3

3.挑檐立板工程量

=（0.5-0.1）×0.08×[26.8+（0.6-0.08/2）×8]

=0.4×0.08×31.28

=1.00m3

4.挑檐板工程量

=挑檐平板工程量+挑檐立板工程量
