1阶低通滤波器推导

MEMS陀螺的带宽为30HZ，从采样频率100HZ的数据序列中消除掉30HZ以上的噪声。巴特沃斯函数只是在ω=0处精确地逼近理想低通特性，在通带内随着ω增加，误差愈来愈大，在通带边界上误差最大，逼近特性并不很好，但是陀螺仪的有用输出信号本就在低频段，对通带边界的滤波要求不高，因此巴特沃斯滤波器就可以满足要求。要求巴特沃斯滤波器通带上限截止频率fc=30HZ，阻带下限截止频率fs=80HZ，通带最大衰减3maxAdb，阻带最小衰减为15minAdb。由式(1)-(4)可得巴特沃斯低通滤波器为二阶。

1110max1.0A (1)

49.1995.0622.30lg110110lg110110lg3.05.11.01.0maxminAA (2)

85.01.7lg302802lglg2csww (3)

75.185.049.1lg110110lglgmaxmin1.01.0csAAwwn

(4)

用302s代替121)(2sssH中的s得到去归一化后的滤波器传递函数为式(5)所示。

6.354944.2666.35494)(2sssH (5)

采用的低通滤波电路如图2所示，滤波增益为1，此电路传递函数如式(6)所示，只需将巴特沃斯滤波器的传递函数与此传递函数的系数一一对应即可以整定出滤波电路的参数。 R1R2R3C1C2VCCUiUo-+

图2 二阶低通滤波典型电路

32212312112212111111)(RRCCsCRCRCRsRRCCsH (6)

一阶低通滤波器传递函数

一阶低通滤波器是一种用于去除高频信号的滤波器，可用于处理电子信号。它能够消除信号中的高频振荡，使信号看起来更加平滑，从而有助于消除噪声。一阶低通滤波器的传递函数是一种描述滤波器特性的函数，它给出了信号的频率响应，可以用来衡量滤波器的性能。

一阶低通滤波器的传递函数是一个指数函数，表达式为H(s)=l∕(τs÷1),其中τ是滤波器的时间常数，s是输入信号的频率。传递函数定义了滤波器在不同频率下的增益，也就是说，它表示滤波器对信号的不同频率分量的增益和衰减。

一阶低通滤波器的传递函数具有一个非常明确的特点，即在低频附近，滤波器具有一个较高的增益，而在高频附近，滤波器具有一个较低的增益，这正是一阶低通滤波器的基本功能，即通过阻止高频信号的传输，来消除噪声。

一阶低通滤波器的传递函数也可以用图表的形式表示，以便更直观地查看滤波器的特性。从图表中可以看出，随着频率的增加，滤波器的增益也会随之减小，直到滤波器的频率响应达到最小值。

总之，一阶低通滤波器的传递函数是一种描述滤波器特性的函数，

它给出了信号的频率响应，可用来衡量滤波器的性能。它的特点是

在低频附近具有较高的增益，在高频附近具有较低的增益，这种特 性使得一阶低通滤波器在消除噪声方面有着很大的优势。

一阶低通滤波器在C语言中的实现

1. 概述

低通滤波器是一种常用的信号处理工具，它可以滤除输入信号中高频成分，使得输出信号中只保留低频成分。在嵌入式系统中，特别是在使用STM32芯片进行嵌入式开发时，实现低通滤波器对于音频处理、传感器信号处理等应用非常重要。本文将介绍如何在C语言中使用STM32芯片实现一阶低通滤波器。

2. 一阶低通滤波器的原理

一阶低通滤波器主要由一个电阻和一个电容组成。其传输函数为：

H(s) = 1 / (1 + sRC)

其中，s为复频域变量，R为电阻的电阻值，C为电容的电容值。通过选取合适的R和C值，可以实现对不同频率成分的信号进行滤波。

3. 在C语言中实现一阶低通滤波器

在STM32芯片中，可以使用定时器来产生定时中断，然后在定时中断中对输入信号进行滤波处理。以下是一种实现一阶低通滤波器的C语言代码示例：

```c

#include "stm32f4xx.h"

#define SAMPLE_RATE 1000

#define RC 1000

float alpha = RC / (RC + 1.0 / SAMPLE_RATE);

float output = 0.0;

float input = 0.0;

void TIM3_IRQHandler(void){

if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET){

TIM_ClearITPendingBit(TIM3, TIM_IT_Update);

// 从外部输入获取采样值

input = GetInputValue();

// 低通滤波处理

output = alpha * input + (1 - alpha) * output;

}

}

int m本人n(void){

// 初始化定时器

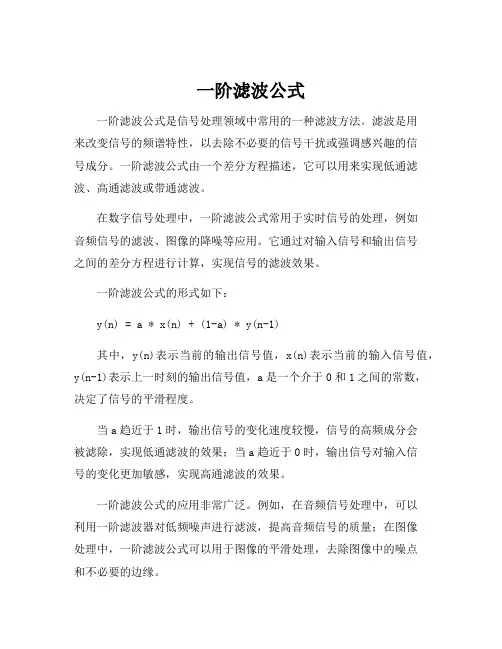

一阶滤波公式

一阶滤波公式是信号处理领域中常用的一种滤波方法。滤波是用来改变信号的频谱特性，以去除不必要的信号干扰或强调感兴趣的信号成分。一阶滤波公式由一个差分方程描述，它可以用来实现低通滤波、高通滤波或带通滤波。

在数字信号处理中，一阶滤波公式常用于实时信号的处理，例如音频信号的滤波、图像的降噪等应用。它通过对输入信号和输出信号之间的差分方程进行计算，实现信号的滤波效果。

一阶滤波公式的形式如下：

y(n) = a * x(n) + (1-a) * y(n-1)

其中，y(n)表示当前的输出信号值，x(n)表示当前的输入信号值，y(n-1)表示上一时刻的输出信号值，a是一个介于0和1之间的常数，决定了信号的平滑程度。

当a趋近于1时，输出信号的变化速度较慢，信号的高频成分会被滤除，实现低通滤波的效果；当a趋近于0时，输出信号对输入信号的变化更加敏感，实现高通滤波的效果。

一阶滤波公式的应用非常广泛。例如，在音频信号处理中，可以利用一阶滤波器对低频噪声进行滤波，提高音频信号的质量；在图像处理中，一阶滤波公式可以用于图像的平滑处理，去除图像中的噪点和不必要的边缘。 此外，一阶滤波公式还可以用于数据的预测和估计。通过观察输入信号和输出信号之间的关系，可以利用一阶滤波公式来预测未来的信号数值，或者根据已有的数据对缺失的数据进行估计。

总之，一阶滤波公式作为一种简单而常用的滤波方法，在信号处理领域具有重要的地位和广泛的应用。通过调整滤波器参数，可以实现不同类型的滤波效果，为我们处理信号数据提供了有力的工具。同时，对于学习信号处理的人来说，深入理解一阶滤波公式对于理解滤波器原理和信号处理的基本概念也具有重要的指导意义。
