光电传感器的工作原理

工作原理

摘要：

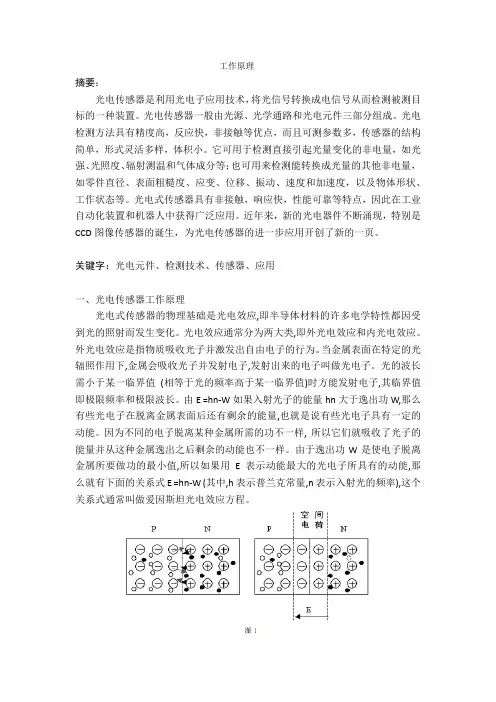

光电传感器是利用光电子应用技术，将光信号转换成电信号从而检测被测目标的一种装置。光电传感器一般由光源、光学通路和光电元件三部分组成。光电检测方法具有精度高，反应快，非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，体积小。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温和气体成分等；也可用来检测能转换成光量的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度和加速度，以及物体形状、工作状态等。光电式传感器具有非接触，响应快，性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。近年来，新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。

关键字：光电元件、检测技术、传感器、应用

一、光电传感器工作原理

光电式传感器的物理基础是光电效应,即半导体材料的许多电学特性都因受到光的照射而发生变化。光电效应通常分为两大类,即外光电效应和内光电效应。外光电效应是指物质吸收光子并激发出自由电子的行为。当金属表面在特定的光辐照作用下,金属会吸收光子并发射电子,发射出来的电子叫做光电子。光的波长需小于某一临界值 (相等于光的频率高于某一临界值)时方能发射电子,其临界值即极限频率和极限波长。由E =hn-W如果入射光子的能量hn大于逸出功W,那么有些光电子在脱离金属表面后还有剩余的能量,也就是说有些光电子具有一定的动能。因为不同的电子脱离某种金属所需的功不一样, 所以它们就吸收了光子的能量并从这种金属逸出之后剩余的动能也不一样。由于逸出功W是使电子脱离金属所要做功的最小值,所以如果用E 表示动能最大的光电子所具有的动能,那么就有下面的关系式E =hn-W (其中,h表示普兰克常量,n表示入射光的频率),这个关系式通常叫做爱因斯坦光电效应方程。

如图1所示,当光照射到距表面很近PN结上时,如果光能足够大,光子能量大于半导体材料的禁带宽度,电子就能够从价带跃迁到导带,成为自由电子,而价带则相应成为自由空穴。这些电子-空穴对在PN结的内部电场作用下,电子被推向N区外侧, 使N区带上负电,P区带上正电。这样,N区和P区之间就出现了电位差,于是PN结两侧边产生了光生电动势。光敏电阻光敏电阻的原理是基于光电导效应:在无光照时, 光敏电阻具有很高的阻值,在有光照时,当光子的能量大于材料禁带宽度,价带中的电子吸收光子能量后跃迁到导带,激发出可以导电的电子-空穴对,使电阻值降低; 光照停止后, 自由电子与空穴复合,导电性能下降,电阻恢复原值。

光电传感器工作原理

电子电路 2008-05-31 22:27 阅读6004 评论3

字号： 大 中 小

本文来源网络

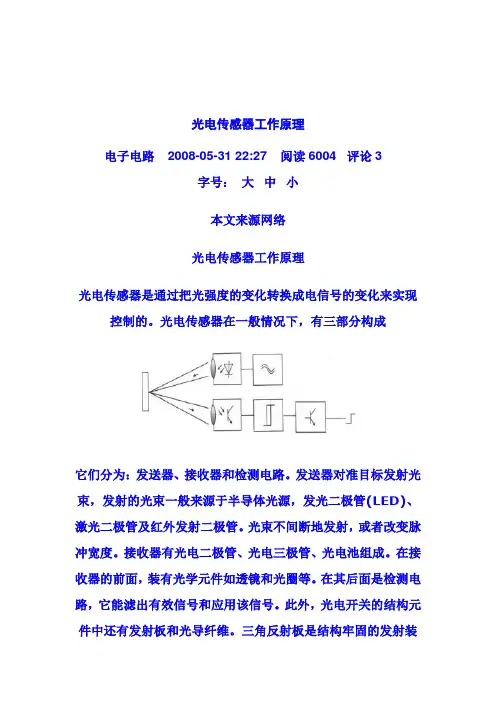

光电传感器工作原理

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。光电传感器在一般情况下，有三部分构成

它们分为：发送器、接收器和检测电路。发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。分类和工作方式⑴槽型光电传感器把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。⑵对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。⑶反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。

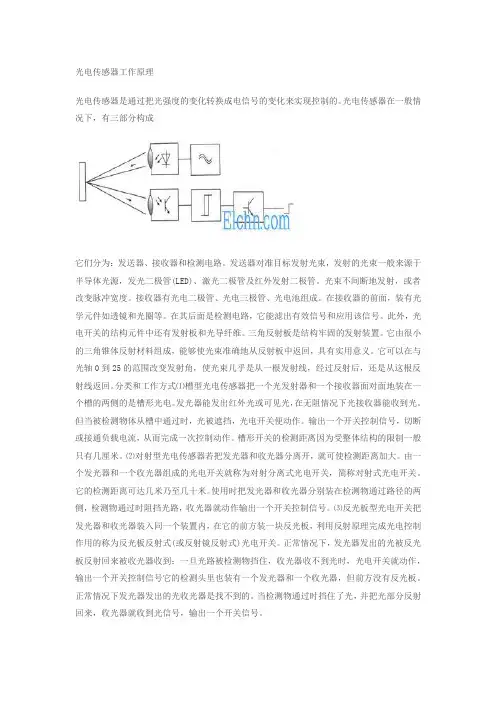

光电传感器工作原理

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。光电传感器在一般情况下，有三部分构成

它们分为：发送器、接收器和检测电路。发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。分类和工作方式⑴槽型光电传感器把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。⑵对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。⑶反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。 关键词：光电开关 光电传感器 光电式接近开关 光电式传感器 红外线光电开关 红外线开关 红外线光电传感器 对射式光电开关 对射式光电传感器 反射式光电开关 反射式光电传感器 漫反射光电开关 漫反射光电传感器

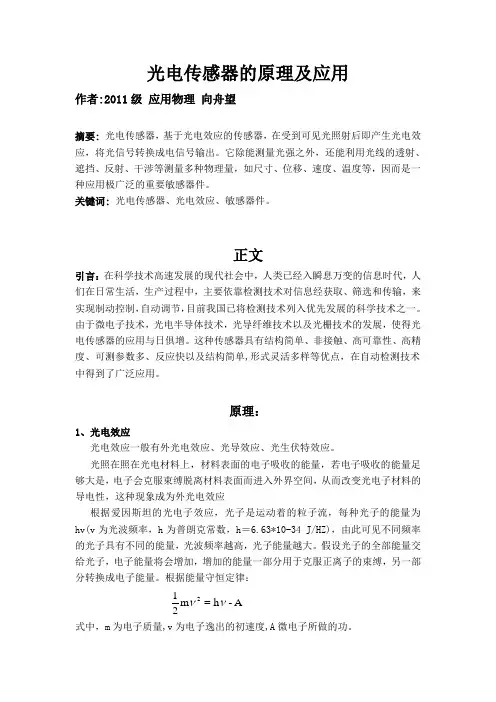

光电传感器的原理及应用

作者:2011级 应用物理 向舟望

摘要: 光电传感器，基于光电效应的传感器，在受到可见光照射后即产生光电效应，将光信号转换成电信号输出。它除能测量光强之外，还能利用光线的透射、遮挡、反射、干涉等测量多种物理量，如尺寸、位移、速度、温度等，因而是一种应用极广泛的重要敏感器件。

关键词: 光电传感器、光电效应、敏感器件。

正文

引言：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用。

原理：

1、光电效应

光电效应一般有外光电效应、光导效应、光生伏特效应。

光照在照在光电材料上，材料表面的电子吸收的能量，若电子吸收的能量足够大是，电子会克服束缚脱离材料表面而进入外界空间，从而改变光电子材料的导电性，这种现象成为外光电效应

根据爱因斯坦的光电子效应，光子是运动着的粒子流，每种光子的能量为hv(v为光波频率，h为普朗克常数，h＝6.63*10-34 J/HZ)，由此可见不同频率的光子具有不同的能量，光波频率越高，光子能量越大。假设光子的全部能量交给光子，电子能量将会增加，增加的能量一部分用于克服正离子的束缚，另一部分转换成电子能量。根据能量守恒定律：

式中，m为电子质量,v为电子逸出的初速度,A微电子所做的功。 A-hm212由上式可知，要使光电子逸出阴极表面的必要条件是h>A。由于不同材料具有不同的逸出功，因此对每一种阴极材料，入射光都有一个确定的频率限，当入射光的频率低于此频率限时，不论光强多大，都不会产生光电子发射，此频率限称为“红限”。相应的波长为 式中，c为光速，A为逸出功。
