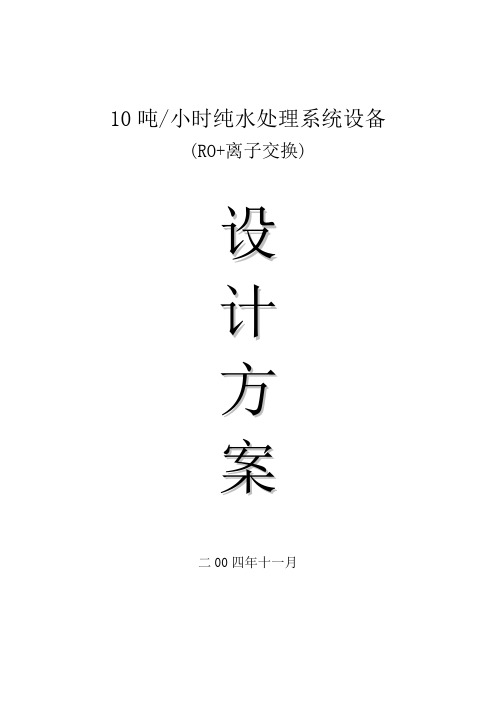

10吨/小时纯水处理系统设备(RO+离子交换)设计方案二00四年十一月目录一、产品简介二、设计依据三、设计范围及原则四、原水水质及水量五、RO进水要求六、用水要求七、简易工艺流程八、系统工艺要求及说明九、设备性能及供货范围十、系统工艺计算十一、运转费用<按每吨纯水计>十二、使用方施工时的工作量十三、安装调试阶段的主要药品十四、纯水服务范围十五、附图一、产品简介本公司是制造纯水、废水、污水处理设备的专业厂家，属化工部定点企业，本公司生产的系列纯水品种涉及苦咸水淡化、工业用水处理、纯水、超纯水制备、瓶装水净化、化工物料分离等，市场业绩遍布饮用、化工、医药、纺织、电子、真空镀膜、贵重合金回收等行业，产品遍及全国各地，并获联合国发明创新科技之星奖，国家级新产品质奖等。
本公司已通过ISO9001国际认证，“质量第一”是工厂永恒的主题，“产品同行领先”是工厂追求的目标，“顾客至上、产品终身服务”是工厂义无反顾的宗旨。
本公司以精湛的工艺，一流的设备，完善的服务及ISO9001质量体系保证模式在同行及用户中享有盛誉。
二、设计依据1、根据地区性水质条件设定水质条件，根椐用户地区同类厂家的水质资料及用水量等基础资料进行设计。
2、原水性质：自来水。
3、离子交换系统设计计算参照《给排水设计手册》及《化工企业化学水处理设计计算规定》（HG/T20552-94）的标准。
4、RO系统设计参照《给排水设计手册》及海德能公司RO膜元件的设计计算软件。
5、系统排水按室外排水设计规范GBJ14-87。
6、建筑给排水设计规范GBJ15-88。
7、反渗透设备标准按《反渗透水处理设备标准》CJ/T119-2000。
8、管道的设计按纯水用水标准进行设计。
9、通用电器设备配电设计规范GB50055-93。
10、城市区域环境噪声标准GB3096—93；11、电气安装工程盘柜及二次回路接线工程施工及验收规范GB50171-9212、电气装置安装工程电气设备按试验标准GB50150-91。
10吨/小时双级反渗透设备
2020年2月15日
我们现代人对于水质的要求很高，纯净水顾名思义就是水质极其纯净。
双级反渗透设备就是可以制取出安全卫生的水质，设备通过不同的工艺技术组合环环相扣。
系统之间做到互助配合，出水水质能达到国家饮用水的标准。
每个用户要求的出水量不同，还可以提供5T/H双级反渗透设备。
双级反渗透设备
双级反渗透设备组成主要有三部分首先最为基础的就是预处理部分，其次是主机反渗透系统以及后处理部分。
预处理部分可以初步净化水质，去除大颗粒的污染物质。
主机反渗透系统就是最为先进的反渗透技术，后处理部分是消毒装置和微孔过滤器。
反渗透纯净水设备
双级反渗透纯净水的设备参数，是决定着的处理的水量和要达到的水质。
产水量是500L/H 温度为25℃，输入功率:2.75 KW电源380V 9A 50 Hz。
设备包括陶氏膜元件、多级南方泵，预处理器2个、精密过滤芯3支、增压泵1台，可以根据用户的实际情况个性化设计。
双级反渗透设备也要遵循一些设计依据，原水为城市自来水、井水、地下水。
产水流量0.5吨/h(水温25℃)双级反渗透，出水水质要符合国家《饮用净水水质标准》CJ94-2005，电导率≤5μm/cm(原水电导率
≤1000μm/cm)。
我国的经济高速成长也带来了很多问题，其中最为严重的就是水环境的污染。
双级反渗透设备就是其中最为先进科技的。
设备采用的是极致处理的双级反渗透系统，全自动运行节省人工成本。
简述双级反渗透设备典型工艺及应用解析
一、简述：
双级反渗透设备是利用一级反渗透机组的出水，作为二级反渗透设备的进水，进行二次脱盐处理, 采用带正电荷反渗透膜的二级反渗透设备产水电阻值可达1-4MΩ*cm。
不用阴、阳离子交换设备，降低环境污染和运行成本。
其出水电导率更低.
二、应用领域
电力工业：锅炉补给水
电子工业：半导体工业超纯水、集成电路清洗用水;
食品工业：配方用水、生产用水;茶叶、果汁、蔬菜汁、植物等热敏性物质的提取及浓缩;
饮料工业：配方用水、生产用水、洗涤用水
制药行业：工艺用水、试剂用水、洗涤用水、注射用水、药物浓缩分离;
化学工业：生产用水、废水处理、有价值的物质的浓缩分离;
饮水工程：纯水制备、饮用水净化;
石油化工：油田注入水、石化废水深度处理;
海水淡化：海岛地区、沿海缺水地区、船舶、海水油田等生产生活用水。
三、二级反渗透设备典型工艺流程
原水加压泵-全自动多介质过滤器-全自动活性炭过滤器-全自动软水器-保安过滤器-第一级反渗透机-第二级反渗透机-纯水箱-纯水输送泵-用水点
温馨提示：水处理设备的要求需要了解几点内容：
1、纯水的产水量(按每小时计算)
2、纯水要求的水质(例如多少兆欧)
3、原水进水水质是什么水(例如自来水，地表水，深井水)
4、制作纯水的工艺(工艺不一样价格也不一样)
5、用于生产什么产品
6、配置的品牌及控制方式(PLC自动控制，手动控制)型号和数量等。
一、10吨/小时反渗透纯水设备设计依据及处理水标准1. 设计依据1.1原水：市政自来水1.2产水用途：生産用水1.3产水：10吨/小时一、10吨/小时反渗透纯水设备设计依据及处理水标准1. 设计依据1.1原水：市政自来水1.2产水用途：生産用水1.3产水量：≥10.0 m3/h1.4出水水质：电导率≤10μs/cm1.5系统配置：预处理+反渗透除盐1.6运行方式：自动控制运行1.7设计界线：从原水池出口至纯水箱入口（详见工艺流程图）1.8设备工艺参数满足《工业用水软化除盐设计规范》（GBJ109-87）；1.9设备安装调试满足《给水排水工程施工验收规范》（GB1328-1995）。
1.10其他涉及的设计基础条件将在技术讨论中确定2、系统对外界要求2.1进水管：进水管接至原水池入口。
2.2供电缆：根据算出的容量，用户将动力电分别送至操作控电控柜上。
2.3出水管：纯水箱出口至纯水用水点。
（详见工艺流程图）。
2.4浓水处理：排至废水池（用户考虑）。
2.5系统水温：常温。
二、10吨/小时反渗透纯水设备工艺流程示意图3、反渗透纯水设备工艺流程说明本工艺包括预处理部分、反渗透部分。
1、预处理及反渗透部分组成和目的：为反渗透装置提供合格的进水A．反渗透系统进水要求：1）污染指数SDI≤42）余氯 <0.1 ppm3）浊度 <1NTU4）供水Fe3+ ≤0.01ppm5）供水水温适宜范围 10～30℃6）碳酸钙饱和指数LSI 0B．预处理就是通过过滤、吸附、离子交换等方法使反渗透进水达到以上要求，实现以目的：1）防止反渗透膜面结垢（包括CaCO3、CaSO4、SrSO4、CaF2、SiO2、铁铝氧化物等2）防止胶体物质及悬浮固体微粒对反渗透膜的污堵；3）防止有机物质的对反渗透膜的污堵和降解；4）防止微生物对反渗透膜的污堵；5）防止氧化性物质对反渗透膜的氧化破坏；C．预处理系统的组成：原水中含有多种杂质，如悬浮物、胶体、有机物和无机物。
10吨/小时纯水处理系统设备(RO+离子交换)设计方案二00四年十一月目录一、产品简介二、设计依据三、设计范围及原则四、原水水质及水量五、RO进水要求六、用水要求七、简易工艺流程八、系统工艺要求及说明九、设备性能及供货范围十、系统工艺计算十一、运转费用<按每吨纯水计>十二、使用方施工时的工作量十三、安装调试阶段的主要药品十四、纯水服务范围十五、附图一、产品简介本公司是制造纯水、废水、污水处理设备的专业厂家，属化工部定点企业，本公司生产的系列纯水品种涉及苦咸水淡化、工业用水处理、纯水、超纯水制备、瓶装水净化、化工物料分离等，市场业绩遍布饮用、化工、医药、纺织、电子、真空镀膜、贵重合金回收等行业，产品遍及全国各地，并获联合国发明创新科技之星奖，国家级新产品质奖等。
本公司已通过ISO9001国际认证，“质量第一”是工厂永恒的主题，“产品同行领先”是工厂追求的目标，“顾客至上、产品终身服务”是工厂义无反顾的宗旨。
本公司以精湛的工艺，一流的设备，完善的服务及ISO9001质量体系保证模式在同行及用户中享有盛誉。
二、设计依据1、根据地区性水质条件设定水质条件，根椐用户地区同类厂家的水质资料及用水量等基础资料进行设计。
2、原水性质：自来水。
3、离子交换系统设计计算参照《给排水设计手册》及《化工企业化学水处理设计计算规定》（HG/T20552-94）的标准。
4、RO系统设计参照《给排水设计手册》及海德能公司RO膜元件的设计计算软件。
5、系统排水按室外排水设计规范GBJ14-87。
6、建筑给排水设计规范GBJ15-88。
7、反渗透设备标准按《反渗透水处理设备标准》CJ/T119-2000。
8、管道的设计按纯水用水标准进行设计。
9、通用电器设备配电设计规范GB50055-93。
10、城市区域环境噪声标准GB3096—93；11、电气安装工程盘柜及二次回路接线工程施工及验收规范GB50171-9212、电气装置安装工程电气设备按试验标准GB50150-91。
10吨双级反渗透方案要点双级反渗透（Two-stage Reverse Osmosis）是一种用于水处理的反渗透技术，在大型工业和商业应用中广泛使用。
以下是10吨双级反渗透方案的要点。
1.原水质量分析：首先，对原水进行质量分析，包括水的硬度、浊度、PH值、溶解固体和有机物含量等。
这有助于确定所需的处理步骤和设备。
2.原水预处理：双级反渗透系统的前一级通常包括物理和化学预处理步骤，以去除悬浮颗粒、沉积物、微生物、氯和有机物等。
这可以通过过滤、共沉淀和加氯等方法来实现。
3.第一级反渗透过程：第一级反渗透工艺通常通过一个反渗透膜（RO 膜）来实现。
使用高压力将原水通过RO膜，水分子可以通过RO膜，然而溶解在水中的溶质，如盐、矿物质和有机物等则被滞留在RO膜的另一侧。
4.第一级反渗透设备：为了实现第一级反渗透过程，需要选择和安装适当的设备，包括RO膜组件、高压泵、压力容器和监测仪器。
RO膜组件应具有高效的除盐和除污能力，而高压泵和容器则需要具备高压稳定性和耐腐蚀性。
5.第一级反渗透操作和监控：反渗透系统应设置自动化控制系统，以确保系统的正常运行和监控水质。
这包括设定适宜的工作压力、流量和回收率，并监控RO膜的通量和盐透过率等指标。
6.第一级浓水处理：由于第一级反渗透的浓水中还含有一定量的溶质，需要对浓水进行处理。
常见的方法包括中和、再循环和浓缩等，以最大限度地减少水的浪费和溶质排放。
7.第二级反渗透过程：第二级反渗透工艺通过进一步将浓水源通过另一个RO膜处理来达到更高的纯度。
第二级反渗透可以降低尤其是溶解性盐类、重金属和有机物的剩余含量。
8.第二级反渗透设备：第二级反渗透过程与第一级基本相同，需要配置适当的设备，如RO膜组件、高压泵、压力容器和监测仪器。
RO膜组件的选择和安装也需要特别注意，以满足更高的纯净水质量要求。
9.废水处理：在双级反渗透系统中，废水是难以避免的产物。
废水往往富含高浓度的溶质，因此需要进行适当的处理。
目录一、设计基础二、工艺流程及主要设备说明三、设备主要配置及分项报价四、技术服务内容五、附件一、设计基础1.1 项目简介本方案为制药有限公司反渗透净化水系统设计，系统的设计产水量为3m3/h，原水为自来水,产水电导率要求小于2us/cm。
根据源水的水质特点和产水水质要求，我们推荐采用“二级反渗透”净水工艺。
该工艺主要由预处理单元、二级反渗透装置二部分组成，具有技术先进、工艺成熟、运行费用低、操作简单及产水水质稳定等优点，目前已广泛用于制药企业的水处理系统。
1.2 主要技术参数：①产水量: ≧ 3 m3/h②设计水温： 18℃③水利用率: ≧ 75% ④消耗功率：≦ 12kw⑤产水电导率：≦2us/cm1.3 设计依据:①原水水质：标准自来水。
②设计内容：预处理、反渗透装置。
③工程界线：从原水泵进水口至反渗透出水口。
1.4 执行标准：①反渗透系统的设计符合美国海德能公司《反渗透系统设计导则》。
②产水水质符合用户要求。
③所供设备及器材符合行业标准。
④预处理部分符合《JB/T2932-1999水处理设备技术条件》⑤进口设备的制造工艺和材料，符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规涉及的标准和相当标准。
1.5 系统对外界的要求：①供配电：本系统用电设备供电方式为380/220VAC（三线五相制），其配电容量不低于15KW。
接地、防雷应遵循国家有关规定及规范。
②进水管: 进入车间的原水管管径为DN80，在供水量为10m3/h时的供水压力不低于0.3MPa。
二、工艺流程及主要设备说明2.1 工艺阐述：本系统原水相对于管网污染悬浮物较少，原水中可能含有一定量的氧化性介质。
易对膜造成化学损伤。
因此在预处理阶段必须予以去除。
所以，在预处理阶段考虑降低浊度的同时，还应同时考虑水中余氯的去除。
基于上述考虑，我们在预处理阶段设置多介质过滤器，用以降低浊度；设置活性炭过滤器，用以去除水中余氯。
吨RO反渗透纯水方案一、引言反渗透（Reverse Osmosis，RO）技术是一种通过半透膜来过滤水中的溶解物质、微生物和悬浮物的方法。
它可以有效地去除水中的有害物质，提供纯净的饮用水和工业用水。
本文将介绍一种吨级RO反渗透纯水方案供参考。
二、方案介绍1.设备选择根据吨级水处理需求，选择合适的RO反渗透设备，包括预处理系统、RO膜组件、压力容器、控制系统等。
预处理系统包括混凝沉淀系统、过滤器、软化器等。
RO膜组件是关键部件，质量对水质有重要影响。
2.预处理系统预处理系统的主要作用是去除水中的悬浮物、有机物、细菌等，以减少RO膜的污染和防止膜组件的堵塞。
混凝沉淀系统可以将水中的悬浮物和部分有机物聚集在一起，通过沉淀和分离实现初步清洁。
过滤器可以去除较小的悬浮物和颗粒。
软化器可以去除水中的硬度物质，同时避免RO膜的石膏结垢。
3.RO膜组件RO膜组件是反渗透纯水系统中最核心的部件。
它通过半透膜的选择性通透性来去除水中的溶解物质和有害物质。
选择高质量的RO膜组件，提高系统的纯水产水率和去除率。
4.压力容器压力容器是供RO膜组件提供适当的压力以实现反渗透过程的关键部件。
应选择符合国家标准的压力容器，具备良好的抗压性和耐腐蚀性能。
5.控制系统控制系统用于监控和自动控制RO反渗透纯水系统的运行。
它可以检测水质和水压，及时调整系统参数以确保稳定的纯水产水和运行效果。
三、方案优势1.高纯度水质RO反渗透纯水系统可以去除水中的细菌、病毒、重金属、有机物、溶解物质等有害物质，提供高纯度的水质，符合饮用水和工业用水的标准要求。
2.低能耗RO反渗透纯水系统采用压力驱动的方式，与传统的蒸馏水和离子交换系统相比，能耗更低，节约能源。
3.操作简便RO反渗透纯水系统具备自动控制功能，操作简便。
只需定期保养和维护，即可长时间稳定运行。
四、方案应用1.饮用水处理RO反渗透纯水系统可以应用于饮用水厂、超市、学校等场所，提供高纯度、安全可靠的饮用水。

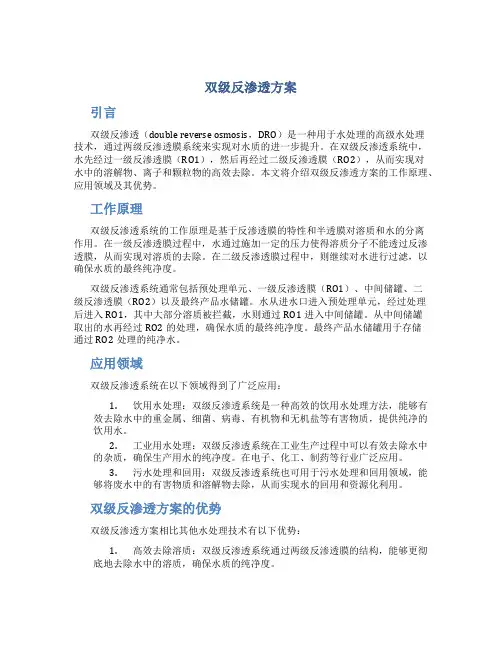

双级反渗透方案引言双级反渗透（double reverse osmosis，DRO）是一种用于水处理的高级水处理技术，通过两级反渗透膜系统来实现对水质的进一步提升。
在双级反渗透系统中，水先经过一级反渗透膜（RO1），然后再经过二级反渗透膜（RO2），从而实现对水中的溶解物、离子和颗粒物的高效去除。
本文将介绍双级反渗透方案的工作原理、应用领域及其优势。
工作原理双级反渗透系统的工作原理是基于反渗透膜的特性和半透膜对溶质和水的分离作用。
在一级反渗透膜过程中，水通过施加一定的压力使得溶质分子不能透过反渗透膜，从而实现对溶质的去除。
在二级反渗透膜过程中，则继续对水进行过滤，以确保水质的最终纯净度。
双级反渗透系统通常包括预处理单元、一级反渗透膜（RO1）、中间储罐、二级反渗透膜（RO2）以及最终产品水储罐。
水从进水口进入预处理单元，经过处理后进入RO1，其中大部分溶质被拦截，水则通过RO1进入中间储罐。
从中间储罐取出的水再经过RO2的处理，确保水质的最终纯净度。
最终产品水储罐用于存储通过RO2处理的纯净水。
应用领域双级反渗透系统在以下领域得到了广泛应用：1.饮用水处理：双级反渗透系统是一种高效的饮用水处理方法，能够有效去除水中的重金属、细菌、病毒、有机物和无机盐等有害物质，提供纯净的饮用水。
2.工业用水处理：双级反渗透系统在工业生产过程中可以有效去除水中的杂质，确保生产用水的纯净度。
在电子、化工、制药等行业广泛应用。
3.污水处理和回用：双级反渗透系统也可用于污水处理和回用领域，能够将废水中的有害物质和溶解物去除，从而实现水的回用和资源化利用。
双级反渗透方案的优势双级反渗透方案相比其他水处理技术有以下优势：1.高效去除溶质：双级反渗透系统通过两级反渗透膜的结构，能够更彻底地去除水中的溶质，确保水质的纯净度。
2.降低压力损失：相比单级反渗透系统，双级反渗透系统由两个较低压力的膜组成，降低了系统的压力损失，提高了系统的稳定性和寿命。
10T/h双级反渗透水处理系统方案设计书项目名称：10T/H纯水系统海德能科技XX海德能科技XX一、设计依据及技术要求1.1. 原水水源及水质水源：地下水。
1.2．技术要求及设备性能1.2.1. 安装条件1.2.1.1供水系统：原水水量≥22m3/hr原水水温25℃1.2.1.2供电系统：380v/50hz/3Φ,220v/50hz/1Φ，±10%。
1.3、电气设备控制设备采用自动/手动两种操作方式。
集控操作在PLC 柜统一进行，控制由PLC实现。
泵的联锁及备用、自动投加等均由PLC 实现。
1.4. 设备性能1.4.1预处理出水：产水量≥25m3/hrSDI≤41.4.2反渗透装置：产水量10m3/hr（25℃）脱盐率96％(三年)回收率70％1.5、防雷与接地防雷：根据有关规程、规，接入全厂避雷系统。
接地：根据有关规程、规、所有需要保护接地的电气设备均可靠接入相应的接地系统。
主要包括配电装置、PLC装置、机电设备、控制盘柜等。
二、系统工艺2.1 工艺概述本系统是根据贵方提供的原水水质及对产水水质要求，以系统运行可靠、自动、节能、操作简单、环保、安全、经济实用为原则，根据相关设计标准和规，结合当地水源水质以及我公司多年工程经验而编制。
本套系统的工艺设计合理、运行稳定、在进水水质无重大变化 (变化不超过5%)的条件下产水水质满足要求，经过多项类似工程的应用及检验，系统能长期稳定运行。
2.2工艺流程简图原水2.3工艺说明本套水处理系统水源为地下水。
根据工艺流程将本系统分为预处理系统、反渗透系统和控制系统来进行系统技术规详述。
预处理系统是对原水进行处理，使其满足反渗透系统的进水要求。
它由：原水泵、多介质机械过滤器、阻垢剂投加装置及其配套设施组成。
控制方式采用手动控制。
反渗透系统是本套水处理系统的主要除盐装置，我们建议贵公司可选择采用美国海德能公司生产的CPA3-8040型反渗透膜元件或日本东丽公司生产的TM720-370反渗透膜元件，共25支。
它由保安过滤器、反渗透装置、反渗透清洗装置组成，系统控制方式采用全自动控制。
控制单元是整套系统的指挥中心，它的功能越完善，设计越合理对设备越有益处，具体表现在:保证系统的正常运行、减少整套设备的故障发生、提高经济效益、减轻劳动强度、避免人工误操作、降低产品成本、保证产品质量等。
本套水处理系统采用集中PLC方式对整套系统进行控制。
三、系统技术规3.1 预处理系统预处理的作用就是对不符合反渗透膜进水条件的原水进行处理，改善供水环境，使之满足进入RO系统进水条件，减少、延缓膜的污染、延长其寿命。
主要设备有：原水泵、多介质过滤器、阻垢剂投加装置。
预处理系统出水水质指标达到：产水量22m3/hrSDI≤43.1.1原水增压泵为预处理系统的正常运行提供流量及压力。
设两台原水泵，一用一备，过滤器反洗时同时开机。
技术参数：型号：80-35-20数量：2台流量：30m3/h扬程：30m材质：铸铁功率：4KW3.1.2多介质过滤器采用多种不同比重和粒径的滤料，自上而下粒径逐级减少，利用深层过滤原理，增大过滤器的截污能力，在保证出水水质的前提下可提高过滤流速。
设备控制采用手动控制方式。
本过滤器上层为无烟煤，中层为锰砂，下层为石英砂滤料。
无烟煤可以去除异味及微生物等。
锰砂的主要成分是二氧化锰，它是Fe2+氧化成Fe3+的良好催化剂，氧化后的Fe（OH）3沉淀物经锰砂层过滤后除去。
这样经多介质机械过滤器过滤后，可降低原水的浊度，有效去除原水中的悬浮物胶体，除去水中的铁、锰以及部分有机物等，使出水满足后续处理的要求。
当过滤器使用一段时间后，滤料达到载留饱合，即污染物过多最终穿透滤层使出水水质恶化。
具体表现在，滤水量减少，前后压差升高。
这时，为了保证滤出水水质，必须对滤料进行反洗，直到出水合格为止，过滤器反洗采用大流量水洗和空气擦洗相结合的方式。
数量：1台设备出力：30m3/h规格：φ1800罐体材质：玻璃钢滤料：无烟煤、石英砂、锰砂配套手动阀门：DN25-100 7个压力表:1块取样阀：1个控制方式:手动3.1.3活性炭过滤器活性炭过滤器装活性炭,用粗石英砂作支撑层可吸附水中的余氯以及悬浮性的胶体、部分有机物、去除微生物、重金属及异味。
过滤器通过定期反洗可实现再生。
选型如下：数量：1台设备出力：30m3/h规格：φ1800罐体材质：碳钢衬胶滤料：无烟煤、石英砂、活性炭配套手动阀门：DN25-100 7个压力表:1块取样阀：1个控制方式:手动3.1.4阻垢剂投加装置为了在较高回收率情况下防止反渗透浓水端特别是反渗透压力容器中最后一根膜元件的浓水侧出现碳酸盐、硫酸盐和Ca2+、Mg2+离子的化学结垢，从而影响膜元件的性能，在反渗透进水前需要加入阻垢剂。
本系统建议选用美国KING LEE公司生产的PTP0100阻垢剂，该药剂是一种分散型阻垢剂，其作用如下：·阻垢效能高，在不加酸的条件下，原水LSI指数最大允许值为2.8，在此围可有效地控制无机物结垢。
·主要成分为含磷小分子有机物，在水中性质稳定，不易分解产生具有微生物营养的正磷酸盐营养物，排放后也不会对环境产生污染。
·为优秀的分散剂，可控制铁、铝及重金属污染，也可以对堵塞膜微孔的铁胶体和细小颗粒起到分散作用。
主要包括1台意大利SEKO公司的电磁隔膜计量泵和1只计量箱。
计量箱的容积能满足系统运行时1天的药品耗量。
3.1.4.1计量泵型号：ACS602投加围:0-6.0L/h数量：1台3.1.4.2计量箱型号：KC-200容积：200L材质：PE数量：1只3.2 反渗透系统反渗透是目前水处理系统设备中应用最广泛的一种脱盐技术，具有极高的脱盐能力，且运行安全、灵活，操作简单。
它是整个设备的核心部分，逆渗透膜是一种只允许水分子通过而不允许其它溶质通过的半透膜，它的孔径<10 ×10-10m,因此它能滤除大部分的各种无机盐离子。
反渗透系统包括5μm保安过滤器、反渗透装置和反渗透清洗系统组成。
反渗透的产水量受进水水温的影响较大，当进水水温每上升或者下降1℃时，反渗透的产水量允许下降3%，本套系统设计水温为25℃。
型号：RO-10000产水量： 1 0m3/hr（25℃）脱盐率：三年≥96％回收率：70％数量：1套3.2.1保安过滤器为防止膜元件在运行过程中被固体颗粒损害，在进入反渗透之前设有一台5 m的保安过滤器，其作用是截留来自预处理出水于5 m的颗粒进入反渗透系统。
这种颗粒经高压泵加压后可能击穿反渗透膜组件，造成大量漏盐的情况，同时可能会划伤高压泵的叶轮。
本系统保安过滤器采用熔喷聚丙烯滤芯，深层过滤，具有纳污量大、寿命长、易更换的优点。
当过滤器进出口压差大于设定值（通常为0.07-0.1MPa）时应当更换。
数量: 1台出力：22m3/h型号: BG-15-30过滤孔径：5μm滤芯数量: 15支滤芯尺寸: 30″附件：压力表、排气阀等3.2.2反渗透装置经过预处理单元处理后的原水，经过高压泵增压后进入反渗透膜组件，由于RO膜的选择透过性能，水在高压下可以透过RO膜进入淡水侧，而各种盐份则随高压水流冲出排出，使水一分为二，从而达到盐与水分离的目的。
反渗透是整个脱盐系统的执行机构，其作用是脱除水中的可溶性盐份、胶体、有机物及微生物。
系统设置103/h反渗透装置1套，回收率为70%。
本系统反渗透入口设有2台特种泵立式多级高压泵，电机功率为15kw。
高压泵设有软启动器，由中央控制盘可编程控制阀门慢开门，对RO主机高压泵的启动电流和转矩进行控制，平滑地控制电压、电流，避免电流阶跃情况的发生，控制延长电机的启动、停止时间，保护供电电网及周围设备的安全。
反渗透膜采用美国海德能公司生产的CPA2-8040 酰胺复合膜此反渗透膜的长度为40〃，直径8〃，膜面积400平方英尺（37.16m2），单根膜脱盐率为99.5%。
反渗透采用二级设计3.2.2.1一级高压泵为反渗透膜组提供足够的进水压力，维持反渗透膜的正常运行。
3.2.2.2一级反渗透膜反渗透膜采用直径8〃，膜面积400平方英尺（37.16m2），单根膜脱盐率为99.5%。
3.2.2.3 膜壳装载RO膜。
3.2.2.4二级高压泵为反渗透膜组提供足够的进水压力，维持反渗透膜的正常运行。
3.2.2.5二级反渗透膜反渗透膜采用美国聚酰胺复合膜，此反渗透膜的长度为40〃，直径8〃，膜面积400平方英尺（37.16m2），单根膜脱盐率为99.5%。
3.2.2.6 膜壳装载RO膜。
选用宇星公司生产的玻璃钢压力容器，承压300Psi，一壳五芯，共2Z支3.2.2.7 流量计系统通过流量指示计来监测反渗透的纯水以及浓缩水的流量，为调整系统正常运行提供依据。
RO纯水流量计型号：20m3/h数量：2台型式：管道式量程：0－20m3/hr产地：国产RO浓水流量计型号：20m3/h数量：2台型式：管道式量程：0－20m3/hr产地：国产3.2.2.8 压力指示计（压力表）置于保安前、保安后、高压泵后、段间、浓水及膜组件出口各处，分别用于监测膜组件的进水压力、段间压力及浓缩水压力，为调整逆渗透系统正常运行提供信息。
量程: 0—30 kgf/cm20—10 kgf/cm2数量：6块材质：不锈钢充油产地：国产3.2.2.9电导率指示计水质在线电导率仪：分别在线检测原水水质、产品水水质。
型号：CM-230数量：2块量程：0-20/200/2000μs/cm功能：水质在线检测，自动温度补偿产地：国产3.2.2.10电动阀门该阀与系统调压阀并联于RO主机的进水、保护冲洗及浓水管道上。
当系统开机时，在PLC预置程序下，进水电动阀和浓水电动阀先于系统高压泵开启，使高压泵在空载状况下启动，同时也避免了水锤现象对膜的冲击损害。
增压泵转速达到额定值后，电动阀门缓慢关闭，使作用于RO膜上的水压缓慢上升，保证RO膜不受压力突变损害。
系统运行参数（压力、流量等）的设定，需要用人工手动调整系统压力调节阀、回流调节阀来实现，由于电动阀门的缓慢开启特性，在一次调整完毕后，可保持多次操作不做调整，保证了运行状态的统一性。
当系统停机时，RO膜浓水侧的含盐量很高，尤其是第二段RO膜浓水侧浓度高于原水4倍，污染物会沉积在RO膜表面，造成膜污堵；同时由于渗透原理，淡水侧的水会向浓水侧渗透，造成淡水侧水量减少，甚至会被吸干，使RO膜受到严重损坏。
为防止这一现象的发生，设置了停机时对RO膜进行保护冲洗。
当系统停止运行时，保护冲洗电动阀打开，用产品水转换RO膜浓水，使RO膜两侧水的浓度一致。
保护冲洗泵与药洗泵共用一台泵。
电动阀采用日本Unic公司的产品，具有下列特性：a.过载保护功能；b.过载报警输出；c.手动操作机构。
