帧中继实验

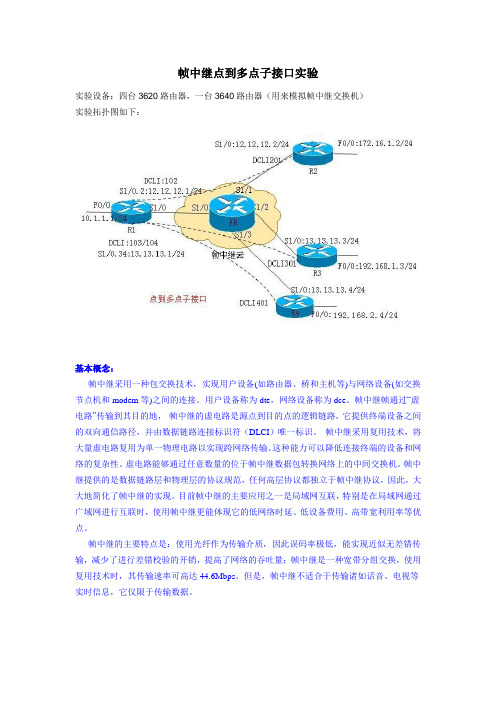

帧中继点到多点子接口实验实验设备：四台3620路由器，一台3640路由器（用来模拟帧中继交换机）实验拓扑图如下：基本概念：帧中继采用一种包交换技术，实现用户设备(如路由器、桥和主机等)与网络设备(如交换节点机和modem等)之间的连接。

用户设备称为dte，网络设备称为dce。

帧中继帧通过“虚电路”传输到其目的地，帧中继的虚电路是源点到目的点的逻辑链路，它提供终端设备之间的双向通信路径，并由数据链路连接标识符（DLCI）唯一标识。

帧中继采用复用技术，将大量虚电路复用为单一物理电路以实现跨网络传输。

这种能力可以降低连接终端的设备和网络的复杂性。

虚电路能够通过任意数量的位于帧中继数据包转换网络上的中间交换机。

帧中继提供的是数据链路层和物理层的协议规范，任何高层协议都独立于帧中继协议，因此，大大地简化了帧中继的实现。

目前帧中继的主要应用之一是局域网互联，特别是在局域网通过广域网进行互联时，使用帧中继更能体现它的低网络时延、低设备费用、高带宽利用率等优点。

帧中继的主要特点是：使用光纤作为传输介质，因此误码率极低，能实现近似无差错传输，减少了进行差错校验的开销，提高了网络的吞吐量；帧中继是一种宽带分组交换，使用复用技术时，其传输速率可高达44.6Mbps。

但是，帧中继不适合于传输诸如话音、电视等实时信息，它仅限于传输数据。

术语解释：1、PVC（永久虚电路）：传输帧的逻辑端到端电路，PVC的终点是用DLCI来寻址。

DLCI（数据链路连接标识符）16-1007的逻辑数字，标识CPE和帧中继交换机之间的PVC，只在本地有效。

2、LMI（本地管理接口）：router and frame switch 之间使用的信令标准，交换机使用LMI 确定已定义的DLCI及其状态。

支持10s间隔的keepalive机制。

Cisco支持三种LMI：CISCO：Cisco、Digital和Northern Telecom定义，自动协商失败后默认的LMI类型，状态信息通过DLCI 0传送。

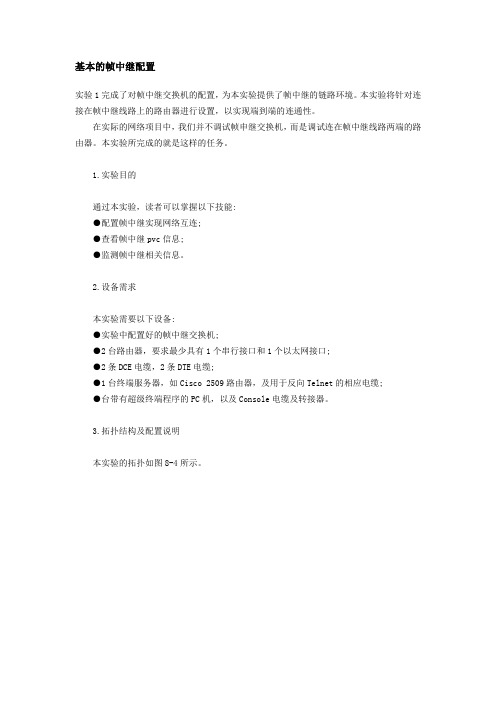

基本的帧中继配置实验1完成了对帧中继交换机的配置，为本实验提供了帧中继的链路环境。

本实验将针对连接在帧中继线路上的路由器进行设置，以实现端到端的连通性。

在实际的网络项目中，我们并不调试帧申继交换机，而是调试连在帧中继线路两端的路由器。

本实验所完成的就是这样的任务。

1.实验目的通过本实验，读者可以掌握以下技能:●配置帧中继实现网络互连;●查看帧中继pvc信息;●监测帧中继相关信息。

2.设备需求本实验需要以下设备:●实验中配置好的帧中继交换机;●2台路由器，要求最少具有1个串行接口和1个以太网接口;●2条DCE电缆，2条DTE电缆;●1台终端服务器，如Cisco 2509路由器，及用于反向Telnet的相应电缆;●台带有超级终端程序的PC机，以及Console电缆及转接器。

3.拓扑结构及配置说明本实验的拓扑如图8-4所示。

在"帧中继云"的位置，实际放置的是实验1中配置好的帧中继交换机，使用全网状的拓扑。

使用帧中继交换机的S1和S2接口分别用一组DCE。

DTE电缆与R1和R2实现连接。

实验中，以太网接口不需要连接任何设备。

网段划分和IP地址分配如图8-4中的标注。

本实验通过对帧中继的配置实现R1的E0网段到R2的E0网段的连通性。

4.实验配置及监测结果第1步:配置基本的帧中继连接连接好所有设备并给各设备加电后，开始进行实验。

这一步完成对于两台路由器S0接口的帧中继参数的配置，同时也配置E0接口。

配置清单8-4记录了帧中继的基本配置。

配置清单8-4 配置基本的帧中继连接第1段：配置R1路由器R1#conftEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int eOR1(config-if)#ip addr 192.1.1.1255.255.255.0R1(config-if)#no keepaR1(config-if)#no shutR1(config-if)#int sOR1(config-if)#ip addr 172,16.1.1255.255.255.0R1(config-if)#encap frame-relayR1(config-if)#no shutR1(config-if)#no frame-relay inverse-arpR1(config-if)#frame map ip 172.16.1.2 102 ciscoR1(config-if)#第2段：配置R2路由器Term_Server#2[Resuming connection 2 to R2 ...]Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostn R2R2(config)#int eOR2(config-if)#ip addr 192.168.2.1255.255.255.0R2(config-if)#no shR2(config-if)#no keepaR2(config-if)#int sOR2(config-if)#ip addr 172.16.1.2 255.255.255.0R2(config-if)#encap frame-relayR2(config-if)#no shutR2(config-if)#no frame-relay inverse-arpR2(config-if)#frame map ip 172.16.1.1 201 CiscoR2(config-if)#(1)对于E0接口的配置，应注意使用no keepalive命令，因为它没有连接任何设备。

实验十五、帧中继交换机的配置一、实验目的1. 掌握FRAM-RELAY SWITCH 的配置2. 理解DLCI、LMI 等概念二、应用环境假设在银行系统里，总行和各分理处需要进行通讯，而分理处之间不需要通讯，帧中继是最好的选择三、实验设备1. DCR-17512. DCR-2630（安装相应模块满足三个serial 接口）3. CR-V35FC4. CR-V35MT四、实验拓扑五、实验要求配置表：ROUTER-A ROUTER-B 三台一台三条三条ROUTER-CS1/1 192.168.1.1/24 S1/0 192.168.1.2/24 S0/3192.168.1.3/24 PVC DLCI 如图所示六、实验步骤第一步：配置帧中继交换机（配置前请恢复原厂设置）Router#confRouter_config#hostname frswitchfrswitch_config# interface Serial2/0frswitch_config_s2/0# encapsulation frame-relay frswitch_config_s2/0#frame-relay intf-type dce frswitch_config_s2/0# physical-layer speed 64000 frswitch_config# interface Serial2/1frswitch_config_s2/1# encapsulation frame-relay frswitch_config_s2/1#frame-relay intf-type dce frswitch_config_s2/1# physical-layer speed 64000 frswitch_config# interface Serial2/3frswitch_config_s2/3# encapsulation frame-relay frswitch_config_s2/3#frame-relay intf-type dce frswitch_config_s2/3# physical-layer speed 64000 frswitch_config_s2/3#exit ！进入接口配置模式！封装帧中继！配置接口类型！配置时钟频率frswitch_config# frswitch Serial2/0 100 Serial2/1 200 ！配置PVC转发表frswitch_config#frswitch Serial2/0 110 Serial2/3 300第二步：配置路由器A、B、CRouter-A#confRouter-A_config# interface Serial1/1Router-A_config_s1/1# ip address 192.168.1.1 255.255.255.0 ！配置IP地址Router-A_config_s1/1# encapsulation frame-relayRouter-B#confRouter-B_config# interface Serial1/0Router-B_config_s1/0# ip address 192.168.1.2 255.255.255.0Router-B_config_s1/0#encapsulation frame-relay_config#int s0/3Router-C_config_s0/3#Router-C #confRouter-C _config#int s0/3Router-C _config_s0/3#ip address 192.168.1.3 255.255.255.0Router-C _config_s0/3# encapsulation frame-relay第三步：查看各路由器接口状态Router-A#sh int s1/1！封装帧中继Serial1/1 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.1/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usec Encapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 15177, Recvd Frames 913, Recvd Discards 2Sent Octets 12767, Sent Frames 912, Sent Discards 0Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 15 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!987 packets input, 18264 bytes, 5 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort1043 packets output, 17759 bytes, 8 unused_tx, 0 underruns error:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_fullRouter-B#sh int s1/0Serial1/0 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.2/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usec Encapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 12867, Recvd Frames 834, Recvd Discards 0Sent Octets 11779, Sent Frames 836, Sent Discards 3Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 14 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!905 packets input, 15828 bytes, 3 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort1036 packets output, 18275 bytes, 8 unused_tx, 0 underruns error:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_fullRouter-C#sh int s0/3Serial0/3 is up, line protocol is upMode=Sync DTEDTR=UP,DSR=UP,RTS=UP,CTS=UP,DCD=UPInterface address is 192.168.1.3/24MTU 1500 bytes, BW 64 kbit, DLY 2000 usecEncapsulation Frame-relay, loopback not setKeepalive set(10 sec)FrameRelay DTE, LMI type AutosenseLMI DTE Link Errors 1, Protocol Errors 0, Inactives 0T391 10, N391 6, N392 3, N393 4Recvd Octets 472, Recvd Frames 31, Recvd Discards 0Sent Octets 464, Sent Frames 33, Sent Discards 0Recvd Errors 0, Sent Errors 0, Recvd Unknowns 060 second input rate 14 bits/sec, 0 packets/sec!60 second output rate 12 bits/sec, 0 packets/sec!31 packets input, 534 bytes, 7 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort41 packets output, 722 bytes, 8 unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第四步：查看帧中继状态Router-A#sh frame-relayFrame Relay/IP stateSerial1/1 UP====================================================================== Port DLCI State remote IP local IPType======================================================================Serial1/1 100ACTIVE192.168.1.2 192.168.1.1 ISerial1/1 110 ACTIVE192.168.1.3 192.168.1.1 IRouter-B#sh frame-relayFrame Relay/IP stateSerial1/0 UP======================================================================Port DLCI State remote IP local IP Type====================================================================== Serial1/0 200 ACTIVE192.168.1.1 192.168.1.2IRouter-C#sh frame-relayFrame Relay/IP stateSerial0/3 UP======================================================================Port DLCI State remote IP local IP Type======================================================================Serial0/3 300ACTIVE192.168.1.1 192.168.1.3 I七、注意事项和排错1. 帧中继交换机不要配置IP 地址2. 配置PVC 的DLCI 一定要对应3. 路由器接口只需要封装帧中继八、配置序列frswitch#sh run正在收集配置...当前配置:!!version 1.3.1Sservice timestamps log dateservice timestamps debug dateno service password-encryption!hostname frswitch!!!!!!interface FastEthernet0/0no ip addressno ip directed-broadcast!interface Ethernet1/0no ip addressno ip directed-broadcastduplex halfinterface Serial2/0no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dce physical-layer speed 64000!interface Serial2/1no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dcephysical-layer speed 64000!interface Serial2/2no ip addressno ip directed-broadcast!interface Serial2/3no ip addressno ip directed-broadcast encapsulation frame-relayframe-relay intf-type dcephysical-layer speed 64000!interface Async0/0no ip addressno ip directed-broadcast!!!!!!!!gateway-cfgGateway keepAlive 60 shutdown!frswitch Serial2/0 100 Serial2/1 200 frswitch Serial2/0 110 Serial2/3 300 !!!!ivr-cfg!!!九、共同思考1. 路由器的DLCI 有什么意义？是如何得到的？2. 为什么帧中继交换机不配置IP 地址？3. 帧中继的MAP 是如何得到的？十、课后练习请重复以上实验十一、相关命令详解frswitch这个全局配置命令在帧中继的DCE 或NNI 上激活PVC 交换。

GNS3做帧中继实验GNS3 做帧中继实验1 实验拓扑（⽤帧中继交换机做）注：在R1上左右两个⼦接⼝是s1/0.1 (⽤于point-point)、s1/0.2(⽤于point-multipoint)注：映射关系系写完后，千万记得点⼀下右下⽅的Apply或OK，不然的话即使你路由器配置正确，但protocol也会⼀直显⽰down，有时会让你急的蛋疼。

2 配置(point-point)R1>enR1#conf tR1(config)#int s1/0R1(config-if)#encapsulation frame-relayR1(config-if)#no frame-relay inverse-arp //关闭逆向arp(动态map映射)，如果不关闭将有可能学到错误的映射，开启的条件是，是帧中继交换机有全互联的dlci映射R1(config-if)#no arp frame-relay//阻⽌arp 请求R1(config-if)#no shutR1(config-if)#exitR1(config)#int s1/0.1 point-to-pointR1(config-subif)#ip addr 200.1.1.1 255.255.255.0R1(config-subif)#frame-relay interface-dlci 101 //只有⼦接⼝封装了point-to-point 是才可⽤这条命令，负责使⽤frame-relay map ip ⽬的ip ⾃⼰的dlci值R2：R2(config)#int s1/0R2(config-if)#encapsulation frame-relayR2(config-if)#no frame-relay inverse-arpR2(config-if)#no arp frame-relayR2(config-if)#ip addr 200.1.1.2 255.255.255.0R2(config-if)#frame-relay map ip 200.1.1.1 202 b（point-to-multipoint）R1:R1#conf tR1(config)#int s1/0.2 multipointR1(config-subif)#ip addr 201.1.1.1 255.255.255.0R1(config-subif)#frame-relay map ip 201.1.1.2 102 broadcastR1(config-subif)#frame-relay map ip 201.1.1.3 103 broadcastR1(config-subif)#^ZR3:R3>enR3#conf tEnter configuration commands, one per line. End with CNTL/Z.R3(config)#int s1/0R3(config-if)#enR3(config-if)#encapsulation frame-relayR3(config-if)#no arp frame-relayR3(config-if)#no frame-relay inverse-arpR3(config-if)#ip addr 201.1.1.2 255.255.255.0R3(config-if)#no shutR3(config-if)#frame-relay map ip 201.1.1.1 203 broadcastR4:R4>enR4#conf tR4(config)#int s1/0R4(config-if)#encapsulation frame-relayR4(config-if)#no arp frame-relayR4(config-if)#no frame-relay inverse-arpR4(config-if)#ip addr 201.1.1.3 255.255.255.0R4(config-if)#frame-relay map ip 201.1.1.1 204 broadcastR4(config-if)#no shu结果测试：R1#show frame-relay mapSerial1/0.2 (up): ip 201.1.1.2 dlci 102(0x66,0x1860), static, broadcast,CISCO, status defined, activeSerial1/0.2 (up): ip 201.1.1.3 dlci 103(0x67,0x1870), static, broadcast,CISCO, status defined, activeSerial1/0.1 (up): point-to-point dlci, dlci 101(0x65,0x1850), broadcast status defined, activeR1#show ip int bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down Serial1/0 unassigned YES unset up up Serial1/0.1 200.1.1.1 YES manual up up Serial1/0.2 201.1.1.1 YES manual up up Serial1/1 unassigned YES unset administratively down down Serial1/2 unassigned YES unset administratively down downR1#ping 200.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 200.1.1.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 28/64/156 msR1#ping 201.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 201.1.1.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 12/40/108 msR1#ping 201.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 201.1.1.3, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 16/40/76 ms注：当你⽤show命令看到两边的map都up了且处于active状态，接⼝都双up了，也就通了。

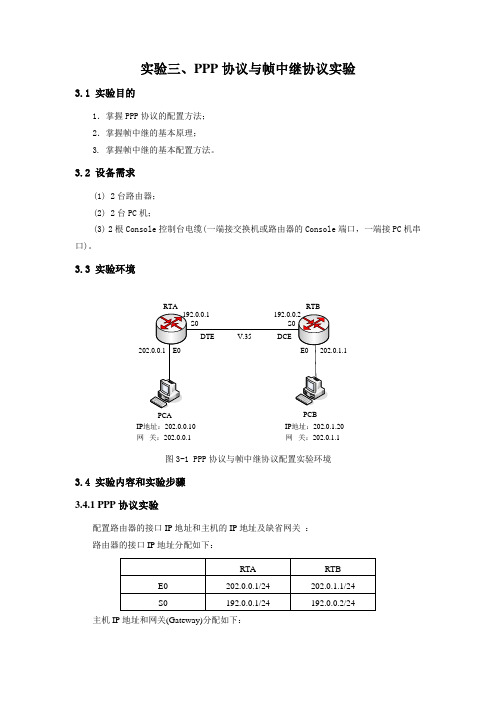

实验三、PPP协议与帧中继协议实验3.1 实验目的1．掌握PPP协议的配置方法；2．掌握帧中继的基本原理；3. 掌握帧中继的基本配置方法。

3.2 设备需求(1) 2台路由器；(2) 2台PC机；(3) 2根Console控制台电缆(一端接交换机或路由器的Console端口，一端接PC机串口)。

3.3 实验环境图3-1 PPP协议与帧中继协议配置实验环境3.4 实验内容和实验步骤3.4.1 PPP协议实验配置路由器的接口IP地址和主机的IP地址及缺省网关：路由器的接口IP地址分配如下：主机IP地址和网关(Gateway)分配如下：(1) 配置路由器RTA进入超级终端。

<MSR3040 >sys[MSR3040] sysname RTA // 更改路由器名字[RTA]interface GigabitEthernet 0/0 // 进入以太网端口[RTA-GigabitEthernet0/0]ip address 202.0.0.1 255.255.255.0 // 配置ip地址[RTA-GigabitEthernet0/0]quit // 返回上级视图[RTA]interface Serial 5/0 // 进入串口[RTA-Serial5/0]ip address 192.0.0.1 255.255.255.0 // 配置ip地址[RTA] rip // 启动RIP协议[RTA-rip-1] network 192.0.0.0 // 使能网段192.0.0.0 [RTA-rip-1] network 202.0.0.0 // 使能网段202.0.0.0(2) 配置路由器RTB进入超级终端。

<MSR3040 >sys[MSR3040] sysname RTB // 更改路由器名字[RTB]interface GigabitEthernet 0/0 // 进入以太网端口[RTB-GigabitEthernet0/0]ip address 202.0.1.1 255.255.255.0 // 配置ip地址[RTB-GigabitEthernet0/0]quit // 返回上级视图[RTB] interface Serial 5/0 // 进入串口[RTB-Serial5/0] ip address 192.0.0.2 255.255.255.0 // 配置ip地址[RTB] rip // 启动RIP协议[RTB-rip-1] network 192.0.0.0 // 使能网段192.0.0.0 [RTB-rip-1] network 202.0.1.0 // 使能网段202.0.0.0(3) 配置主机PCA和PCB的IP地址和网关PCA IP ：202.0.0.10 255.255.255.0网关：202.0.0.1PCB IP ：202.0.1.20 255.255.255.0网关：202.0.1.1(5) 连通性测试按以上步骤配置好后，主机PCA和主机PCB就可以互相通信了。

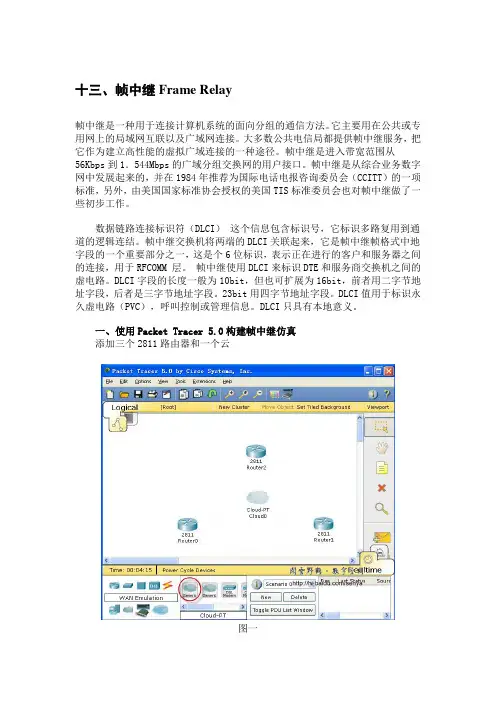

十三、帧中继Frame Relay帧中继是一种用于连接计算机系统的面向分组的通信方法。

它主要用在公共或专用网上的局域网互联以及广域网连接。

大多数公共电信局都提供帧中继服务，把它作为建立高性能的虚拟广域连接的一种途径。

帧中继是进入带宽范围从56Kbps到1．544Mbps的广域分组交换网的用户接口。

帧中继是从综合业务数字网中发展起来的，并在1984年推荐为国际电话电报咨询委员会（CCITT）的一项标准，另外，由美国国家标准协会授权的美国TIS标准委员会也对帧中继做了一些初步工作。

数据链路连接标识符（DLCI）这个信息包含标识号，它标识多路复用到通道的逻辑连结。

帧中继交换机将两端的DLCI关联起来，它是帧中继帧格式中地字段的一个重要部分之一，这是个6位标识，表示正在进行的客户和服务器之间的连接，用于RFCOMM 层。

帧中继使用DLCI来标识DTE和服务商交换机之间的虚电路。

DLCI字段的长度一般为10bit，但也可扩展为16bit，前者用二字节地址字段，后者是三字节地址字段。

23bit用四字节地址字段。

DLCI值用于标识永久虚电路（PVC），呼叫控制或管理信息。

DLCI只具有本地意义。

一、使用Packet Tracer 5.0构建帧中继仿真添加三个2811路由器和一个云图一图二给2811添加一个具有串口的模块图三图四把路由器2811的串口与云的串口相连，路由器的串口为DTE 图五实验拓扑图及IP地址、DLCI分配二、配置Frame Relay以Router2为例，其它两个路由器相似，＼＼后是人为添加的注释，在实际配置时不存在Router>en ＼＼进入特权配置模式Router#conf t ＼＼进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#no ip domain-lookup ＼＼取消名称解析Router(config)#hostname Router2 ＼＼配置路由器的名字Router2(config)#int fa0/1 ＼＼进入接口配置模式Router2(config-if)#ip address 172.18.1.1 255.255.255.0 ＼＼配置ip 地址Router2(config-if)#no shut ＼＼激活端口%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter2(config-if)#int serial0/3/0Router2(config-if)#encapsulation frame-relay ＼＼对串口serial0/3/0进行frame-relay封装Router2(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/3/0, changed state to upRouter2(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/3/0, changed state to upRouter2(config-if)#interface serial0/3/0.1 point-to-point ＼＼进入串口的子接口配置模式%LINK-5-CHANGED: Interface Serial0/3/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/3/0.1, changed state to upRouter2(config-subif)#ip address 192.168.1.1 255.255.255.0 ＼＼为子接口配置IP地址Router2(config-subif)#description Link Router1 DLCI 30 ＼＼为子接口添加描述Router2(config-subif)#frame-relay interface-dlci 40 ＼＼配置DLCIRouter2(config-subif)#interface serial0/3/0.2 point-to-point%LINK-5-CHANGED: Interface Serial0/3/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/3/0.2, changed state to upRouter2(config-subif)#ip address 192.168.3.1 255.255.255.0Router2(config-subif)#description link to Router0 DLCI20Router2(config-subif)#frame-relay interface-dlci 41Router2(config-subif)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter2#conf tEnter configuration commands, one per line. End with CNTL/Z.Router2(config)#router eigrp 100 ＼＼在路由器上启用EIGRP 路由协议Router2(config-router)#network 172.18.0.0 ＼＼通告与自己直接想连的网段Router2(config-router)#network 192.168.3.0Router2(config-router)#network 192.168.1.0Router2(config-router)#%SYS-5-CONFIG_I: Configured from console by consoleRouter2#copy running-config startup-config ＼＼保存配置Destination filename [startup-config]?Building configuration...[OK]Router2#路由器Router0的配置：Router0#sh running-configBuilding configuration...Current configuration : 830 bytes!version 12.4no service password-encryption!hostname Router0!!!!!ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 172.16.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0no ip addressencapsulation frame-relay!interface Serial0/3/0.1 point-to-point description Link to Router 2ip address 192.168.3.2 255.255.255.0 frame-relay interface-dlci 20!interface Serial0/3/0.2 point-to-point description Link to Router1ip address 192.168.2.2 255.255.255.0 frame-relay interface-dlci 21!interface Vlan1no ip addressshutdown!router eigrp 100network 172.16.0.0network 192.168.3.0network 192.168.2.0auto-summary!ip classless!!!!!line con 0line vty 0 4login!!end路由器Router1的配置Router1#sh running-configBuilding configuration...Current configuration : 843 bytes!version 12.4no service password-encryption!hostname Router1!!!!!ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 172.17.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0no ip addressencapsulation frame-relay!interface Serial0/3/0.1 point-to-point description link to Router2 DLCI40ip address 192.168.1.2 255.255.255.0 frame-relay interface-dlci 30!interface Serial0/3/0.2 point-to-point description link to router0 DLCI21ip address 192.168.2.1 255.255.255.0 frame-relay interface-dlci 31!interface Vlan1no ip addressshutdown!router eigrp 100network 192.168.1.0network 192.168.2.0network 172.17.0.0auto-summary!ip classless!!!!!line con 0line vty 0 4login!!end路由器Router2的配置Router2#sh running-config Building configuration...Current configuration : 841 bytes !version 12.4no service password-encryption!hostname Router2!!!!!ip ssh version 1no ip domain-lookup!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 172.18.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0no ip addressencapsulation frame-relay!interface Serial0/3/0.1 point-to-point description Link Router1 DLCI 30ip address 192.168.1.1 255.255.255.0 frame-relay interface-dlci 40!interface Serial0/3/0.2 point-to-point description link to Router0 DLCI20ip address 192.168.3.1 255.255.255.0 frame-relay interface-dlci 41!interface Vlan1no ip addressshutdown!router eigrp 100network 172.18.0.0network 192.168.3.0network 192.168.1.0auto-summary!ip classless!!!!!line con 0line vty 0 4login!!end路由器配置完毕后，还需要配置Cloud0。

帧中继出现背景：数据通信设备（如路由器）以专线方式连接，带来了许多缺点。

首先专线方式采用固定的带宽和接口。

当用户需要改变带宽需求或需扩容时，都不是很方便。

其次是专线连接网络的造价昂贵，用户的租用费也很高。

另外专线方式若将用户两两连接，用户数量为n，则需要n(n-1)/2条电路，不利于网络资源的管理和运用。

帧中继作用：帧中继主要应用在广域网中，支持多种数据型业务。

主要解决以下问题：帧中继在初期运用时非常容易在原有的X.25的接口上进行软件升级来实现。

由于帧中继是基于X.25进行简化的快速分组交换技术，所以在许多使用帧中继的终端应用中，不需要对原有的X.25设备进行硬件上的改造，只需要对其软件进行升级就可以提供帧中继业务。

帧中继的灵活计费方式非常适用于突发性的数据通信。

目前国际上许多运营公司采用承诺信息速率（CIR）计费，CIR用户的通信费用降低。

帧中继技术可以动态分配网络资源。

对于电信运营者来说，可以让用户使用过剩的带宽，而且用户可以共享网络资源，而不需要重新投资。

试验目的，模拟运营商中继网络，实现分布在不同地域的客户端通信试验拓扑具体配置：AR1配置：interface Serial4/0/0link-protocol frundo fr inarp 手工指定map , fr inarp 动态完成，FRSW上不要做映射#interface Serial4/0/0.1fr dlci 50fr dlci 103fr map ip 1.1.1.252 50 broadcastfr map ip 1.1.1.253 103 //不配置成broadcast也没有影响ip address 1.1.1.251 255.255.255.0interface LoopBack0ip address 11.1.1.1 255.255.255.255ospf 1peer 1.1.1.253 //帧中继默认是NBMA网络，必须指定邻居area 0.0.0.0network 1.1.1.0 0.0.0.255network 11.1.1.1 0.0.0.0AR3配置：interface Serial4/0/0link-protocol frfr dlci 301fr map ip 1.1.1.251 301 broadcastip address 1.1.1.253 255.255.255.0interface LoopBack0ip address 33.3.3.3 255.255.255.255#ospf 1 router-id 3.3.3.3peer 1.1.1.251area 0.0.0.0network 1.1.1.0 0.0.0.255network 33.3.3.3 0.0.0.0帧中继交换机配置：。

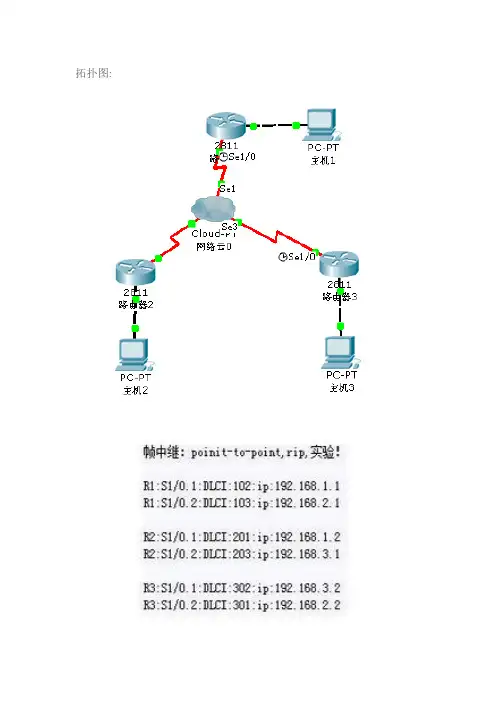

拓扑图:配置过程：1、添加3台路由器，我用的是2811，为路由器添加S端口模块，我用的是NM-4A/S模块。

2、添加一个Cloud-PT-Empty设备（Cloud0）模拟帧中继网络，为Cloud0添加3个S端口模块，好与路由器连接！3、设置好S1，S2，S3，的DLCI值：4、配置好Frame-relay连接：5、连接端口注意：路由器作为DTE设备，Cloud0作为DCE设备，按照拓扑添加3台PC 作测试用，连接到路由器F端口，并启动各连接端口。

为各PC设置好IP和网关：PC1: IP:192.168.10.10/224 网关：192.168.10,1PC2: IP:192.168.20.20/224 网关：192.168.20,1PC3: IP:192.168.30.30/224 网关：192.168.30,1二、配置3台路由器：R1路由器配置：Router>enRouter#conf tRouter(config)#int f0/0 进入S1/0端口配置Router(config-if)#ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int serial 1/0Router(config-if)#clock rate 64000Router(config-if)#no shutdown 启动端口Router(config-if)#encapsulation frame-relay 帧中继封装Router(config-if)#frame-relay lmi-type cisco 帧中继类型为ciscoRouter(config-if)#exitRouter(config)#int s1/0.1 point-to-point 配置子端口，并设置为点对点模式Router(config-subif)#ip address 192.168.1.1 255.255.255.0 分配子端口ip地址Router(config-subif)#frame-relay interface-dlci 102 指定点对点对应的DLCI值Router(config-subif)#exitRouter(config)#interface s1/0.2 point-to-point 配置子端口，并设置为点对点模式Router(config-subif)#ip address 192.168.2.1 255.255.255.0 分配子端口ip地址Router(config-subif)#frame-relay interface-dlci 103 指定点对点对应的DLCI值Router(config-subif)#no shutdownRouter(config-subif)#exitrouter ripnetwork 192.168.1.0network 192.168.2.0network 192.168.10.0R2路由器配置：Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip address 192.168.20.1 255.255.255.0Router(config-if)#exitRouter(config)#int s1/0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#encapsulation frame-relayRouter(config-if)#frame-relay lmi-type ciscoRouter(config-if)#exitRouter(config)#int s1/0.1 point-to-pointRouter(config-subif)#ip address 192.168.1.2 255.255.255.0 Router(config-subif)#frame-relay interface-dlci 201 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#int s1/0.2 point-to-pointRouter(config-subif)#ip address 192.168.3.1 255.255.255.0 Router(config-subif)#frame-relay interface-dlci 203 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#router ripRouter(config-router)#network 192.168.20.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.3.0R3路由器配置：Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip address 192.168.30.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s1/0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#encapsulation frame-relayRouter(config-if)#frame-relay lmi-type ciscoRouter(config-if)#exitRouter(config)#int s1/0.1 point-to-pointRouter(config-subif)#ip address 192.168.3.2 255.255.255.0 Router(config-subif)#frame-relay interface-dlci 302 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#int s1/0.2 point-to-pointRouter(config-subif)#ip address 192.168.2.2 255.255.255.0 Router(config-subif)#frame-relay interface-dlci 301 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#router ripRouter(config-router)#network 192.168.30.0Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.2.0。

实验十：帧中继配置及调试帧中继是继X.25后发展起来的数据通信方式。

从原理上看，帧中继与X.25及ATM都同属分组交换一类。

但由于X.25带宽较窄，而帧中继和ATM带宽较宽，所以常将帧中继和ATM 称为快速分组交换。

与X.25相比，帧中继在操作处理上做了大量的简化。

帧中继不考虑传输差错问题，其中间节点只做帧的转发操作，不需要执行接收确认和请求重发等操作，差错控制和流量控制。

均交由高层端系统完成，所以大大缩短了节点的时延，提高了网内数据的传输速率。

一、实验内容1、使用帧中继进行广域网的连接2、将路由器模拟成帧中继交换机二、实验目的1、掌握路由器串口的配置2、掌握帧中继协议的配置3、学习把路由器配置成帧中继交换机三、网络拓朴四、实验设备1、两台思科（Cisco）3620路由器（带一个以太网接口和一个同步Serial串口）2、两台安装有 windows 98/xp/2000操作系统的主机3、若干交叉网线与直通网线4、思科（Cisco）专用控制端口连接电缆5、提示：帧中继交换机类型请选择“basic-net3”，且去除 spid1 参数的值五、实验过程（需要将相关命令写入实验报告）1、将路由器、主机根据如上图示进行连接（进行拓朴结构设计时会给出DLCI号）●RouterA→RouterB的DLCI号为102●RouterB→RouterA的DLCI号为2012、设置主机的IP地址、子网掩码和默认网关3、配置路由器A（RouterA）Router> enableRouter# configure terminalRouter(config)# hostname RouterARouterA(config)# interface ethernet 0/0RouterA(config-if)# ip address 192.168.1.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exitRouterA(config)# interface serial 0/0RouterA(config-if)# ip address 192.168.2.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# encapsulation frame-relayRouterA(config-if)# frame-relay lmi-type ciscoRouterA(config-if)# frame-relay intf-type dteRouterA(config-if)# frame-relay interface-dlci 102RouterA(config-if)# frame-relay map ip 192.168.2.2 102 broadcastRouterA(config-if)# exitRouterA(config)# router ripRouterA(config-router)# version 2RouterA(config-router)# network 192.168.1.0/24RouterA(config-router)# network 192.168.2.0/24RouterA(config-router)# exit4、配置路由器B（RouterB）Router> enableRouter# configure terminalRouter(config)# hostname RouterBRouterB(config)# interface ethernet 0/0RouterB(config-if)# ip address 192.168.3.1 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exitRouterB(config)# interface serial 0/0RouterB(config-if)# ip address 192.168.2.2 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# encapsulation frame-relayRouterB(config-if)# frame-relay lmi-type ciscoRouterB(config-if)# frame-relay intf-type dteRouterB(config-if)# frame-relay interface-dlci 201RouterB(config-if)# frame-relay map ip 192.168.2.1 201 broadcastRouterB(config-if)#exitRouterB(config)# router ripRouterB(config-router)# version 2RouterB(config-router)# network 192.168.2.0/24RouterB(config-router)# network 192.168.3.0/24RouterB(config-router)# exit5、显示RouterA接口状态（必须接口UP，协议也UP）RouterA# show protocols6、显示RouterB接口状态（必须接口UP，协议也UP）RouterB# show protocols7、跟踪PC1 PC2的数据包C:> tracert 192.168.3.28、显示DLCI与IP的映射关系RouterA# show frame-relay map六、思考问题1、帧中继协议与x.25协议有何区别？2、请简述帧中继的工作过程。

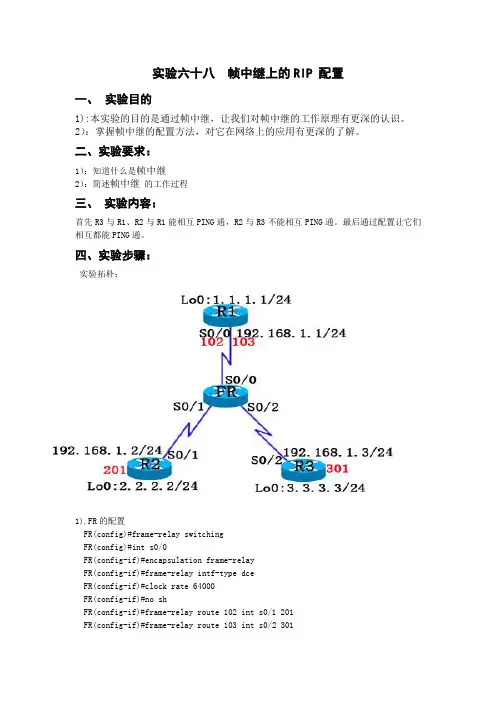

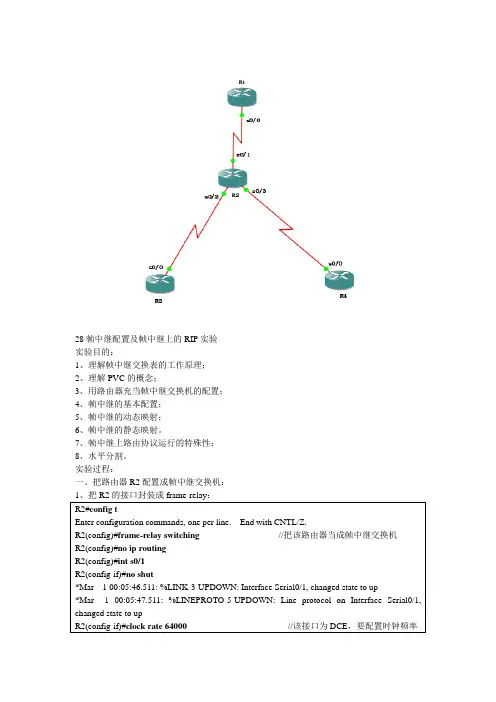

实验六十八帧中继上的RIP 配置一、实验目的1):本实验的目的是通过帧中继，让我们对帧中继的工作原理有更深的认识。

2）：掌握帧中继的配置方法，对它在网络上的应用有更深的了解。

二、实验要求：1）：知道什么是帧中继2）：简述帧中继的工作过程三、实验内容：首先R3与R1、R2与R1能相互PING通，R2与R3不能相互PING通。

最后通过配置让它们相互都能PING通。

四、实验步骤：实验拓朴：1).FR的配置FR(config)#frame-relay switchingFR(config)#int s0/0FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 102 int s0/1 201FR(config-if)#frame-relay route 103 int s0/2 301FR(config)#int s0/1FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 201 int s0/0 102FR(config-if)#int s0/2FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 301 int s0/0 1032).R1的配置R1(config)#int s0/0R1(config-if)#encapsulation frame-relayR1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#no frame-relay inverse-arpR1(config-if)#frame-relay map ip 192.168.1.2 102 broadcost R1(config-if)#frame-relay map ip 192.168.1.3 103 broadcost R1(config)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config)#router ripR1(config)#net 1.1.1.0R1(config)#net 192.168.1.03).R2的配置R2(config)#int s0/1R2(config-if)#encapsulation frame-relayR2(config-if)#ip add 192.168.1.2 255.255.255.0R2(config-if)#no shR2(config-if)#no frame-relay inverse-arpR2(config-if)#frame-relay map ip 192.168.1.1 201 broadcost R2(config)#int lo0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config)#router ripR2(config)#net 2.2.2.0R2(config)#net 192.168.1.04).R3的配置R3(config)#int s0/3R3(config-if)#encapsulation frame-relayR3(config-if)#ip add 192.168.1.3 255.255.255.0R3(config-if)#no shR3(config-if)#no frame-relay inverse-arpR3(config-if)#frame-relay map ip 192.168.1.1 301 broadcostR3(config)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config)#router ripR3(config)#net 3.3.3.0R3(config)#net 192.168.1.05)验证FR#sh frame-relay routeInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/0 102 Serial0/1 201 activeSerial0/0 103 Serial0/2 301 activeSerial0/1 201 Serial0/0 102 activeSerial0/2 301 Serial0/0 103 active可以看出都已经处已激活状态了。
