仓库及仓储设施设备(上)

上下楼。占地面积少。 （3）高层货架仓库。立体仓库。特殊的单层仓库。
一般不超30米。配套自动化、机械化的搬运设备。 分为整体式和分离式。
1122
1133
1144
补充 （4）罐式仓库。球形或柱形。储存石油、天然气、
液体化工品。 （5）筒仓仓库。筒状。储存散装小颗粒或粉末状货
物的封闭式仓库。粮仓、水泥、化肥。 （6）简易仓库。临时库房、移动料棚、简易棚架等。
货架泛指用来存放货物的结构件，由立柱片、横梁和斜撑等构件组成。 货架的结构形式对实现存取货物的机械化、自动化作业有着直接密切的关系。
思考题：在我们生活里，货架有哪些形式？又承担什么样功能？
2255
能力模块1 货架作用及其存放
二 货架的作用
货架的作用及功能： （1）增加货架高度可以扩大仓库储存能力； （2）使存放货物互相不接触、不挤压，货损少； （3）便于盘点和计量，实现先进先出； （4）易于防潮、防尘、防盗、防破坏； （5）根据要求可实现仓库管理现代化和自动化。
2266
能力模块1 货架作用及其存放
三 货架的种类
货架发展形态 货架结构 货架高度
货架与仓库的 结构关系
存取作业方式
货架种类
货架的制造材料 货架可移动性 货架载重量 货架构造
2277
货架的分类
货架的分类多种多样，不同分法有不同结果。 (中国货架网www.rack-cn.com)。 （1）按照货架发展历程，可分为传统式货架和新型货架。 传统式货架包括层架、层格式货架、抽屉式货架、橱柜
重型层架
中型层架
轻型层架
层格式层架
抽屉式层架
wk.baidu.com2299
层架结构
3300
层架种类（一）：
按层架存放货物的重量等级划分
重型货架
中型货架
轻型货架
3311
中、重型层架特点和用途
1、一般采用固定式 层架，坚固、结实， 承载能力强；
2、储存大件或中、 重型物资，配合叉车 等使用；
3、能充分利用仓容 面积，提高仓储能力。
1155
1166
1177
内容概要
第3章 仓库及仓储设施设备
3.1 仓库分类 3.2仓储设施
3.3 仓储设备 3.4 装卸搬运设备 3.5仓储辅助设备设施 3.6 自动化立体仓库
1188
3.2 仓储设施
仓储设施：主要是指用于仓储的库场建筑物 由仓库的主体建筑、辅助建筑和 附属设施。
3.2.1 仓库主体建筑 库房（封闭式，费用高） 货棚（半封闭） 露天货场（费用低）
2244
能力模块1 货架作用及其存放
一 货架认知
在仓储设备中，货架是指专门用于存放成件货品的保管设备。中华人民共 和国国家标准物流术语（GB/T 18354-2006）对货架（Goods Shelf）的定义是 “用支架、隔板或托架组成的立体储存货物的设施。”，还可以提供配送、 送货上门以及相应的信息服务。
适用于人力存取操作，不 便于机械化作业。
适合空间小、密度低的库 房,管理方便,视野宽阔。
4466
悬臂式货架
4477
悬臂架
4488
能力模块1 货架作用及其存放
四 常用货架
2.悬臂式货架的特点及用途
适用于：长形物料和不规则物料的存放；人力存取操作，不便于机
械化作业；
特点：一般需要配合叉距较宽的搬运设备，如叉距较大的侧面式叉车 不足：货架高度受限，一般在6m以下，仓库的空间利用率低，仅能利
2、其缺点是层间光线 暗，存放数量少。
3、主要用于规格复杂、 多样，必须互相间隔 开的物品。
3355
抽屉式货架特点和用途
1、主要用于存放中小 型模具，通常每层承载 量小于500公斤；重型 抽屉式货架可用于存放 特重型模具和货物。
2、可存放比较贵重或 怕尘土，怕湿的小件物 品。
3366
5500
移动式货架结构
轨道
转盘
5511
移动式货架特点及用途
1、减少了通道数，地面 使用率达80%。 2、存取方便，可先进先 出， 3、建造成本较高，维护 比较困难。 4、主要适用于仓库面 积有限，但数量重多的 货物的存储；
5522
移动式货架
5533
能力模块1 货架作用及其存放
四 常用货架
1199
按建筑程度不同分类
1.室内仓库 2.货棚 3.露天堆场 4.集装箱仓库
2200
3.2 仓储设施
3.2.2 仓库辅助建筑 办公室、车库、修理间、 装卸工人休息间、工具储存间等建筑物。 生活区，安全间隔
2211
3.2 仓储设施
3.2.3 仓库辅助附属设施 仓库辅助设备：通风设备、照明设施、取暖设
施、提升设施（电梯等）、地磅、避雷设施。
2222
内容概要
第3章 仓库及仓储设施设备
3.1 仓库分类 3.2仓储设施
3.3 仓储设备（重视） 3.4 装卸搬运设备 3.5仓储辅助设备设施 3.6 自动化立体仓库
2233
能力模块1 货架作用及其存放
一
货架认知
二
货架的作用
三
货架的种类
四
常用货架
五
货架的选择
单排型
双排型
4400
能力模块1 货架作用及其存放
四 常用货架
2.托盘货架特点及用途 ➢托盘货架结构简单，可调整组合，安装简易，费用经济； ➢出入库不受先后顺序的限制，可做到先进先出； ➢储物型态为托盘装载货物，实现机械化存取作业； ➢仓容利用率高。
4411
能力模块1 货架作用及其存放
四 常用货架 （三）阁楼式货架
内容概要 仓储与库存管理实务 主讲人：
上一章关键句
仓储系统是物流系统中一个很重要的子系统，它 是供应和消费之间的中间环节，起着缓冲和平衡 的作用。
案例回答
22
内容概要
第3章 仓库及仓储设施设备
3.1 仓库分类 3.2仓储设施
3.3 仓储设备 3.4 装卸搬运设备 3.5仓储辅助设备设施 3.6 自动化立体仓库
（3）层格式货架每格原则上只能放一种货品，不易混淆，层间光 线暗，存放数量少，主要用于规格复杂、多样，必须互相间隔开的货品。
（4）抽屉式货架主要用于存放中小型模具，通常每层承载量小于 500公斤，相对而言，重型抽屉式货架可用于存放特重型模具和货物， 还可以存放比较贵重或怕尘土，怕湿的小件货品。
3377
品、水果、皮毛制品等。要求使用特殊设施和保 管手段。严格防潮、防火、防腐、防串味、防变 质。
88
（3）保温仓库
1.冷藏仓库。

储存肉类、海产品等需保鲜食品。
2. 恒温仓库。
储存罐头、食品、水果、蔬菜、鲜花等。（寒 冷或酷热的地区和季节）
（4）危险品仓库（特种仓库）。
储存油料、炸药、烟花爆竹、化学药品、天然气 等易燃易爆物质。仓库设置在远离人群的偏僻地 带。
4444
能力模块1 货架作用及其存放
四 常用货架--（四）悬臂式货架
1.悬臂式货架结构 悬臂式货架是在立柱上装设
杆臂构成的，悬臂常用金属材料 制造，其尺寸一般根据所存放物 料尺寸的大小确定。为防止物料 损伤，常在悬臂上加垫木质衬垫 或橡胶带以起保护作用。
4455
悬臂式货架 特点及用途
适用于长形物料和不规则 物料的存放。如型材，管 材，板材等。
33

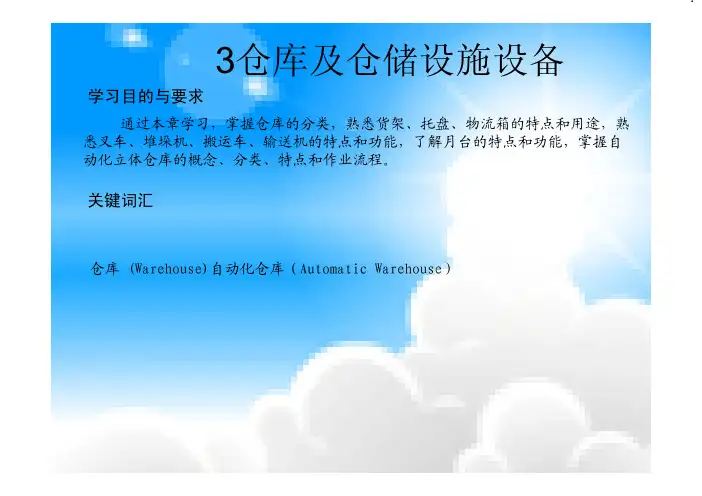

本章学习目的与要求
了解仓库分类及其结构； 了解仓库的基本设施与设备、用途和使用原则 了解自动化仓库的基本知识。
44
仓储概述
仓储装备：仓库进行生产作业和辅助生产作业，
以及保证仓库安全和作业安全，所必须的各种 机械设备的总称。 仓储装备分类：货架，计量设备，仓库养护设备， 仓库消防及安全设备等。 仓储基本活动：储存，保养，维护和管理。
也叫流动式货架
5577
重力式货架特点及用途
1、单位库房面积存储量大； 2、固定了出入库位置，减
少了出入库工具的运行距离； 3、专业、高效、安全性高； 4、保证货物先进先出； 5、主要用于大批量少品种
3322
轻型层架特点和用途
1、一般采用装配式， 较灵活机动，结构简 单，承载能力较差；
2、适于人工存取轻 型或小件货物；
3、存放物资数量有 限，是人工作业仓库 的主要储存设备；
3333
层架种类（二）
按其结构特点分类：
层格式货架
抽屉式货架
3344
层格式货架特点和用途
1、每格原则上只能放 一种物品，不易混淆；
4433
能力模块1 货架作用及其存放
四 常用货架
2.阁楼式货架的特点和用途
特点：
➢能够提高仓储高度，有效增加空间利用率； ➢上层货架适合储放轻量货品，不适合重型搬运设备行走； ➢此类货架存取作业效率低。
用途：适用于仓库场地有限而存放货品品种很多的仓库，以存放储
存期较长的中小件货物，货物的型态最好是托盘、纸箱、包或散杂物等。
1.阁楼式货架结构
阁楼式货架是将储存空
间做上、下两层规划，利用
钢架和楼板将空间间隙隔为
两层，下层货架结构支撑上
层楼板，在厂房地板面积有 ①楼板 ②扶手 ③楼梯 ④立柱 ⑤货架
限的情形下，可作立体规划，
⑥提升 ⑦滑梯
有效地充分利用空间。
4422
阁楼式货架结构
①楼板 ②扶手 ③ 楼梯 ④ 立柱 ⑤ 货架 ⑥ 提升机 ⑦ 滑梯
4、按功能分类 （1）流通型仓库 以商品流通中转和配送为主要功能。机械化程度较高，
周转快，保管时间短，功能齐全。 （2）储存型仓库 以长期保管或储备为目的，货物周转慢。
1111
5 、按建筑结构分类 （1）平房仓库。不超6米。作业方便，地面承重能
力强。 （2）楼房仓库。二层以上建筑。利用垂直输送设备
能力模块1 货架作用及其存放
四 常用货架-- （二）托盘货架
1.托盘货架结构 托盘货架专门用于存放堆码在托盘 上的货物，其基本形态与层架类似。
托盘货架用材质多为钢材结构，也可用钢筋混凝土结构。可做单排 型连接，也可做双排型连接。
单排型
双排型
3388
托盘货架结构
立柱
斜撑
横梁 基脚
3399
托盘货架种类
2.移动式货架特点及用途 移动货架减少了通道数，使地面使用率达80％，且存取方便，可先进先 出，使用高度可达12m，单位面积储存量可提升至普通货架的两倍左右。
不足：移动式货架的机电装置多，建造成本高，维护困难
适用场合：主要用于仓库面积有限，但数量众多的货物的存储。
5544
能力模块1 货架作用及其存放
四 常用货架
（六）重力式货架 1.重力式货架结构 重力式货架又称流动式货架，分为托盘重力货架和箱式重力货架。其原 理是利用货品的自重，使货品在有一定高度差的通道上，从高向低处运动， 从而完成进货、储存、出库的作业。
托盘重力货架
箱式重力货架
5555
重力式货架结构
入库
出 库
①货物 ②立柱 ③横梁 ④滑道 ⑤倾斜隔板 5566
99
（5）水上仓库、水面仓库。 储存原木、竹排。 （6）储备仓库。 储备战略物质：粮食、棉花、武器弹药，以防自然
灾害和突发事件。存期长，需定时更新。 （7）保税仓库。 存放保税物质。在此可免办理海关手续。加工、存
储、包装、整理业务。
1100
3、按储存种类分类 （1）综合仓库：例如商业仓库 （2）专业仓库：例如粮仓。
式货架、U形架、悬臂架、栅架、鞍架、气罐钢筒架、 轮胎专用货架等； 新型货架包括旋转式货架、移动式货架、装配式货架、 调节式货架、托盘货架、进车式货架、高层货架、阁 楼式货架、重力式货架、屏挂式货架等。
2288
能力模块1 货架作用及其存放
四 常用货架 （一）层架
1.层架结构：层架由立柱、横梁、层板构成，层间用于存放货物。 层架可以分为重型、中型和轻型，层架有层格式、抽屉式等类型。
能力模块1 货架作用及其存放
小结
层架特点及用途 （1）中、重型层架一般采用固定式层架，坚固、结实，承载能力
强，便于储存大件或中、重型货物，能够配合叉车等使用，而且能充分 利用仓容面积，提高仓储能力。
（2）轻型层架一般采用装配式，较灵活机动，结构简单，承载能 力较差，适于人工存取轻型或小件货物，且存放货物数量有限，是人工 作业仓库的主要储存设备。
55
设施？ 设备？
66
3.1 仓库的分类 1、按仓库经营主体分类 （1）自用仓库（自营仓库） （2）营业仓库（经营求回报） （3）公用仓库（具有社会性质）
77
2、按保管的物品分类（仓储对象） （1）普通 仓库。 储备各种物质、通用商品。 （2）专用仓库。 储存粮食、棉花、木材、煤炭、军用物质、海产
用约30%-50%。
4499
能力模块1 货架作用及其存放
四 常用货架
（五）移动式货架 1.移动式货架结构
移动式货架底部装 有滚轮，通过开启控制 装置，滚轮可沿道轨滑 动。货架结构可以设计 成普通层架，也可以设 计成托盘货架。
控制装置附加有变频控制功能，用来控制驱动、停止时的速度，以维持货 架的货物稳定，有时还设有确定位置的光电感测器及刹车电机，以提高启 动或停止时的稳定度和精确度。
