程控交换课程设计报告

程控交换实验报告篇一：程控交换实验指导书实验系统结构介绍实验系统框图实验一用户线接口模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法；2、通过对用户线接口电路的学习与实验，进一步加深对BORST功能的理解。

二、实验内容1、了解用户模块AM79R70的主要性能与特点；2、熟悉用AM79R70组成的用户线接口电路；3、用示波器分别观测TP301、TP302、TP303在摘挂机时的工作电平。

三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。

四、实验步骤1、阅读AM79R70资料和这部分电路，理解这部分电路的工作原理；2、通过电源线接通电源，打开实验箱电源开关，准备好电话机开始实验；3、“甲方一路”接上话机，分别摘机和挂机，在摘机和挂机时用万用表测量TP301,TP302，TP303的电压值；4、“甲方一路”分别摘机和挂机，利用示波器观察TP306的波形。

注意，此时示波器设为直流耦合，探针衰减设为×1；5、通过键盘和液晶显示，选择时分交换方式，“甲方一路”呼叫“甲方二路”，利用示波器观察TP301的波形。

示波器推荐设置：交流耦合，电压因子设为100mV，时基设为500uS。

探头衰减设为×1；6、实验结束，关掉实验箱电源开关，整理实验数据，制作实验报告。

五、实验报告要求1、画出本次实验的电路方框图，叙述其工作过程；2、填表写出TP301,TP302，TP303在摘挂机时的电平，并简述这三个测试点的意义；3、理解AM79R70通过C1、C2两根控制线完成有铃流信号的摘挂机检测和没有铃流信号的摘挂机检测原理。

分别画出主、被叫摘挂机检测的程序流程框图。

信令信号的产生与观测一、实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程；2、熟悉这些信号音和铃流信号的技术要求。

二、实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压；2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形；3、各测量点说明如下：TP04：回铃音信号TP05：铃流控制信号TP06：拨号音信号TP07：忙音信号三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台。

数字程控交换实验报告一、实验目的本次数字程控交换实验的主要目的是深入了解数字程控交换系统的工作原理和基本功能，通过实际操作和观察，掌握数字程控交换机的配置、呼叫处理、信令传输等关键技术，提高对通信网络中交换技术的理解和应用能力。

二、实验设备1、数字程控交换机实验平台2、计算机3、测试仪器（如示波器、万用表等）三、实验原理数字程控交换技术是现代通信网络中的核心技术之一，它采用数字化的方式对语音、数据等信息进行交换和传输。

其基本原理是将模拟信号转换为数字信号，然后通过数字交换网络进行时隙交换，实现不同用户之间的通信连接。

在数字程控交换系统中，呼叫处理是一个关键过程。

当用户发起呼叫时，交换机接收到呼叫请求信号，通过分析被叫号码等信息，选择合适的路由和时隙，建立通信链路，并进行信令的传输和控制，以确保呼叫的顺利进行和通话质量的保障。

四、实验内容及步骤1、数字程控交换机的基本配置登录交换机管理界面，设置交换机的基本参数，如系统时间、交换机名称、端口配置等。

划分用户组和权限，为不同用户分配不同的呼叫权限和业务功能。

2、呼叫处理实验进行本局呼叫实验，模拟用户之间的内部通话，观察呼叫建立、通话过程和呼叫释放的信令流程。

进行出局呼叫实验，模拟用户拨打外部电话，了解与公共电话网络的连接和信令交互过程。

3、信令传输实验观察和分析数字程控交换系统中常用的信令类型，如用户线信令、局间信令等。

使用测试仪器捕捉信令信号，分析信令的格式和参数。

4、业务功能实验测试交换机的来电显示、呼叫转移、三方通话等业务功能，验证其正确性和稳定性。

五、实验结果与分析1、基本配置结果成功完成数字程控交换机的基本参数设置，系统运行正常，端口状态显示准确。

2、呼叫处理结果本局呼叫建立迅速，通话质量清晰，呼叫释放过程正常，信令流程符合预期。

出局呼叫能够正确连接到公共电话网络，通话过程稳定，信令交互无异常。

3、信令传输结果成功捕捉到各种信令信号，信令格式和参数符合相关标准，分析结果表明信令传输准确无误。

引言程控交换机，全称为存储程序控制交换机（与之对应的是布线逻辑控制交换机，简称布控交换机），也称为程控数字交换机或数字程控交换机。

通常专指用于电话交换网的交换设备，它以计算机程序控制电话的接续。

程控交换机是利用现代计算机技术，完成控制、接续等工作的电话交换机。

数字程控交换机分为长途交换机，本地交换机等。

另外还有专用于信令网和智能网的类型。

数字程控交换机的基本功能为：用户线接入，中继接续，计费，设备管理等。

程控交换机的优越性：1、技术上的优越性（1）能够提供许多新的用户服务功能，如缩位拨号、来电显示、叫醒业务、呼叫转移等业务，不再是单一的语音业务。

（2）维护管理方便，可靠性高。

程控交换机可以通过故障诊断程序对故障进行检测和定位，以发生故障时紧急处理迅速及时，因此它在维护管理上和可靠性上带来了好处。

（3）灵活性大。

为适应交换机外部条件的变化，增加的新业务往往只需要改变软件（程序和数据）就能满足不同外部条件（如市话局、长话局等的不同需求）的需要。

（4）便于利用电子器件的最新成果，使整机技术上的先进性得到发挥。

2、经济上的优越性（1）交换设备方面。

体积小，采用电子器件大减小了交换机的体积，这样占用机房的面积小；耗电省，用电子器件代替机械部件，大大减低了能量消耗；成本低，随着集成电路价格的减低，可以大幅度减低交换机成本。

（2）线路设备方面。

可以通过采用远端用户模块方式节省用户线，降低线路设备费用。

（3）维护生产方面。

由于检测和诊断故障的自动化，减少了维护工作量，节省了维护人员。

由于制造工艺简单了，生产效率也提高了。

设计的目的及要求一、设计目的数字程控交换技术课程是通讯类专业的基础课程之一。

本课程设计以行业的主流设备ZXJ10程控交换机为设备实例，通过本课程设计，学生不仅可以掌握数字程控交换的基本原理，了解当今现网的应用。

同时，还可以获得实训操作的机会，真正达到提高技能，培养职业素养的目的。

二、设计要求1、画出交换机硬件组成图，分别表示出控制部分，交换部分，接口部分。

课程设计报告课程设计名称：《程控交换技术》系部：三系学生姓名：班级： 09通信学号：成绩：指导教师：袁静开课时间： 2018-2018 学年 1 学期一．设计题目：程控数字交换网络的阻塞率的仿真分析二．主要内容与意义：程控数字交换系统式现代数字通信技术、计算机技术与大规模集成电路技术相结合的产物，使先进的硬件与日趋完善的软件合于一体。

程控交换系统的核心就是交换网络通常由若干级接线器组成，因而从交换网络的入线到出线之间将经过若干级网络内部的级间连线——链路。

当呼叫由入线进入交换网络，若出线全忙，则该呼叫找不到一条空闲出线，从而该呼叫将损失。

虽出现空闲，但相应的链路不通，呼叫也将损失。

由于网络内部级间链路不通而使呼叫损失的情况称作交换网络的内部阻塞。

我们可以增加网络各级的链路数量俩减低内部的阻塞的概率。

当链路数量大到一定程度时，内部阻塞概率将等于零，即成为一种无阻塞的交换网络。

通过仿真分析程控数字交换网络的阻塞率，可以更好的理解交换网络的工作情况和程控交换机的性能指标。

三．具体要求1.课程设计的内容独立自主完成，课程设计报告内容完整、格式规范、排版整洁美观；2.设计选用的语言不限，推荐使用MATLAB、C或C++均可，编写出的程序，必须有详细的注释说明；3.通过仿真分析程控数字交换网络的阻塞率，给出理论曲线、仿真曲线、以及理论曲线和仿真曲线的对比曲线。

四．进度安排<一）12周课程设计安排：星期一：讲解课程设计的内容，安排每一天的具体任务星期二：查资料，研究Erlang B模型<呼叫阻塞清除模型）星期三：确定课程设计方案星期四：建立所选课题的仿真模型星期五：写出程序程序设计思想，画出程序流程图<二）13.5周课程设计安排：星期一：编写、调试程序星期二：编写、调试程序星期三：写课程设计报告，并按时上交上交的材料：包含三样：<课程设计的电子稿、打印稿、程序）五．成绩评定考核方法：现场验收<占50%），课程设计报告<占50%）。

程控数字交换技术第二版课程设计一、设计背景和目的程控数字交换技术是计算机通信领域中非常重要的一种技术。

为了提高学生对该技术的掌握能力，我们针对该技术进行了课程设计，旨在让学生通过实践，掌握程控数字交换技术的原理、应用和调试等方面的知识，从而达到理论与实践相结合的学习效果。

二、设计内容1. 实验设备在本课程设计中，我们将使用下列设备：•C++编程环境•Visual Studio集成开发环境•TSSNET模拟实验软件•一台支持串口通信的计算机2. 实验目的本课程设计主要目的是培养学生对程控数字交换技术的实际应用技能，包括：•掌握程控数字交换技术的原理和特点；•掌握程控数字交换系统的组成结构和工作原理；•掌握程控数字交换系统的调试方法；•能够自主完成程控数字交换系统的仿真设计。

3. 实验步骤步骤1：系统框图设计熟悉程序的设计与实现，并利用C++编程语言编写基本的通信控制程序，实现模拟数字交换机的基本接口控制程序。

步骤2：信令编码对信令进行编码，制定各类信令的编码规则，实现接口之间互联并进行双向的通信。

同时，还要实现呼叫进程和拆除进程的控制。

步骤3：通话控制在向通道发送空闲消息过程中，关键之处在于程序如何检测闲置状态，这涉及到通道状态的检测和通道状态的改变方法。

步骤4：虚拟信令编码程序还需要编写监控程序，完成对已建立的连接的监控和控制，保证通信正常进行。

4. 实验效果通过以上实验步骤的完成，我们可以得到高质量的程控数字交换机仿真系统。

学生可以通过该仿真系统进行虚拟通信实验，模拟真实情况下的呼叫和通话过程，达到真正意义上的实践效果。

通过参与该课程设计，学生可以更加深入地了解程控数字交换技术，对于提高计算机通信领域的应用能力和素质方面有着深远的影响。

三、设计总结本课程设计是针对程控数字交换技术的，通过这个实践项目，我们可以更加深入地了解程控数字交换技术的原理、应用和调试等方面的知识。

同时，该实践项目还可以锻炼学生的编程能力和实际应用能力，为学生进一步发展计算机通信领域的职业生涯奠定了坚实的基础。

程控交换课程设计分解我校XX校区用户交换机配置计划----《程控数字交换与交换网》课程设计姓名XXX学号 XXXXXXXX学院XXXXX学院专业班级20XX级XX工程X班XXXXX榆中校区用户交换机配置计划专业：XXXXXX 姓名：XXX 指导老师：XXX摘要本文主要论述了我校榆中校区用户交换机配置方案的具体设计。

在明确我们需要实现目标和考虑的问题之后，通过大致估算的办法确定校区的用户数量，并对需求和现状进行分析。

文中只要介绍了对交换机的配置，交换机的系统结构、用户容量和系统容量、编号计划、中继线配置和控制部分的配置。

关键词程控交换，用户交换机，配置，榆中校区ABSTRACTThe article discusses the Yuzhong campus of my school specific design of the user switches to configure the program. Clear we need to achieve the objectives and considerations, a rough estimate approach to determine the number of users of the campus, and demand and to analyze the situation. The paper describes the configuration of the switch, switch the system architecture, user capacity and system capacity, the numbering plan, the trunk configuration and control part of the configuration.Key Words:Program controlled exchange, Switching equipment, configure, Yuzhong Campus1绪论为了实现用户间通话的接续，早前的电话交换是有专门的接线员机负责接线，工作非常繁琐、枯燥。

程控交换实验报告程控交换实验报告随着科技的不断发展，通信技术也在不断进步。

程控交换技术作为一种现代化的通信方式，已经广泛应用于各个领域。

本文将对程控交换技术进行实验，并进行详细的报告和分析。

一、实验目的本次实验的目的是通过模拟程控交换机的工作原理，了解其基本原理和工作流程。

同时，通过实际操作，掌握程控交换机的配置和管理方法，提高我们的实践能力。

二、实验环境本次实验使用的是模拟程控交换机实验平台。

该平台提供了一个虚拟的程控交换机环境，可以模拟实际的通信场景，并提供相应的配置和管理接口。

三、实验过程1. 程控交换机的基本原理程控交换机是一种基于计算机技术的通信交换设备。

它通过计算机控制，实现对通信线路的接通和切换。

其基本原理是通过计算机程序控制，将来自不同用户的通信请求按照一定的算法进行处理，实现通信线路的动态分配和管理。

2. 程控交换机的配置在实验中，我们首先需要对程控交换机进行配置。

配置包括对交换机的各项参数进行设置，如线路数量、用户接口、呼叫转移等。

通过配置，我们可以灵活地调整交换机的工作模式，以适应不同的通信需求。

3. 程控交换机的管理除了配置，我们还需要对程控交换机进行管理。

管理包括对交换机的运行状态进行监控，如线路利用率、呼叫成功率等。

通过管理，我们可以及时发现和解决交换机运行中的问题，提高通信的质量和效率。

四、实验结果通过实验，我们成功地配置和管理了程控交换机，并进行了一系列的通信测试。

在测试中，我们模拟了多个用户之间的通信场景，并观察了交换机的工作情况。

实验结果显示，程控交换机能够有效地实现通信线路的接通和切换。

无论是语音通信还是数据传输，交换机都能够稳定地工作，并保证通信的质量。

同时，通过对交换机的管理，我们可以及时发现和解决问题。

在测试过程中，我们发现了一些线路异常和呼叫失败的情况，通过调整配置和重新管理，成功地解决了这些问题。

五、实验总结通过本次实验，我们深入了解了程控交换技术的原理和应用。

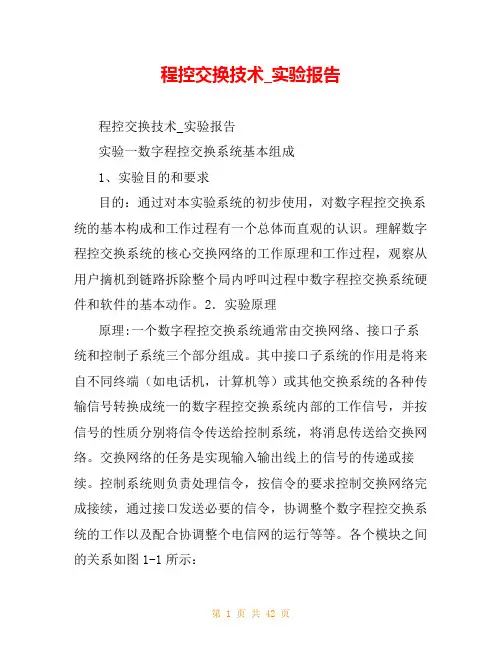

程控交换技术_实验报告程控交换技术_实验报告实验一数字程控交换系统基本组成1、实验目的和要求目的：通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

理解数字程控交换系统的核心交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

2．实验原理原理:一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：PCM总线模拟用户接口信号音模拟用户接口模拟用户接口交换网络模拟用户接口控制信号产生时钟信号产生图1-1数字程控交换实验系统各模块关系3．主要仪器设备1．数字程控交换实验系统2．PC机两台3．电话机两台4．操作方法与实验步骤实验步骤：实验者可根据以上的系统配置数据，确定要拨叫的局内分机号码。

然后根据分机号码打电话，具体步骤如下：（1）首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音，为连续的450Hz的单频声音。

（2）用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，如果所拨的号码为系统允许的合法号码，实验者将听到被叫电话发出振铃声，振铃信号为25Hz，通断比为1秒通、4秒断的低频振荡信号，同时系统将向主叫用户送回铃音，回铃音是频率为450Hz，通断比为1秒通、4秒断的单频信号音。

（3）被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话。

实验报告课程名称：程控交换实验实验项目：交换机硬件配置实验专业班级：姓名：学号：实验室号：实验组号：实验时间：批阅时间：指导教师：成绩：沈阳工业大学实验报告专业班级：学号：姓名：1.实验目的了解程控交换机的硬件结构，按照模块、机框、单板的顺序进行数据的配置。

2.实验内容组网情况：板位图说明本C&C08交换机为一独立模块，一共两个机柜，一个主控柜，一个用户柜。

有12个功能框。

框编号从0开始。

3. 实验方案（程序设计说明）使用进入软件操作界面，即进入程控交换实验.实验随着进行弹出许多图形显示窗口,并在命令窗中给出新的实验提示!请及时切换到命令窗,根据屏幕提示进行实验.4. 实验步骤或程序（经调试后正确的源程序）（主要步骤与程序代码等，请参见附件A）5．程序运行结果（主要运行结果，请参见附件A）6．出现的问题及解决方法对操作步骤有不清楚的地方，经过询问老师之后解决了。

附件A 沈阳工业大学实验报告（适用计算机程序设计类）专业班级：学号：姓名：实验步骤或程序：实验过程：1、进入Ebridge登陆操作平台，如图2、点击【确认】键进入EB界面模式，如图3、双击【综合通信试验平台】中的【程控CC08】，进入CC08实验模式，如图：4、单击【清空数据】，提示是否进行数据清空，单击【确定】，如图：5、数据清空完成后，点击【确定】，然后点击【业务操作终端】，出登陆窗口：用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1），点击【确定】6、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：7、点击【系统】－》【执行批命令】，或按CTRL+R8、等结果显示处出现“数据格式转换完成”后，在e-bridge系统中点击【开始程控实验】，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。

然后单击【申请加载数据】－》【确定】，同时数据开始加载。

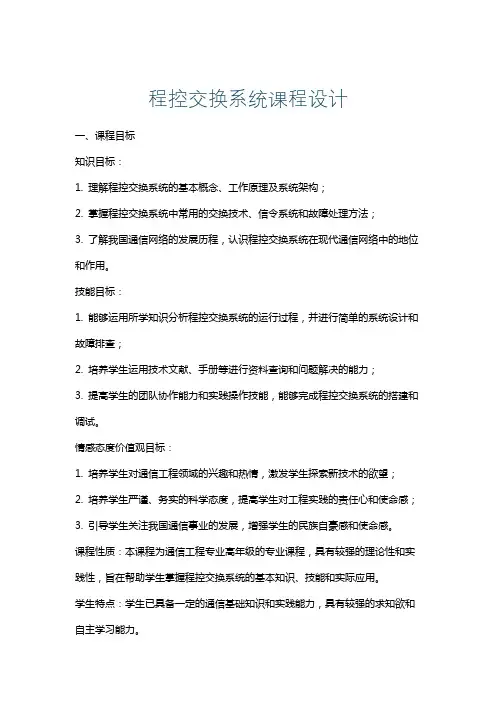

程控交换系统课程设计一、课程目标知识目标：1. 理解程控交换系统的基本概念、工作原理及系统架构；2. 掌握程控交换系统中常用的交换技术、信令系统和故障处理方法；3. 了解我国通信网络的发展历程，认识程控交换系统在现代通信网络中的地位和作用。

技能目标：1. 能够运用所学知识分析程控交换系统的运行过程，并进行简单的系统设计和故障排查；2. 培养学生运用技术文献、手册等进行资料查询和问题解决的能力；3. 提高学生的团队协作能力和实践操作技能，能够完成程控交换系统的搭建和调试。

情感态度价值观目标：1. 培养学生对通信工程领域的兴趣和热情，激发学生探索新技术的欲望；2. 培养学生严谨、务实的科学态度，提高学生对工程实践的责任心和使命感；3. 引导学生关注我国通信事业的发展，增强学生的民族自豪感和使命感。

课程性质：本课程为通信工程专业高年级的专业课程，具有较强的理论性和实践性，旨在帮助学生掌握程控交换系统的基本知识、技能和实际应用。

学生特点：学生已具备一定的通信基础知识和实践能力，具有较强的求知欲和自主学习能力。

教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调知识的应用和能力的培养。

通过课程学习，使学生能够达到上述课程目标，为将来的工作和发展奠定坚实基础。

二、教学内容1. 程控交换系统概述- 了解程控交换系统的起源、发展历程及未来趋势；- 掌握程控交换系统的基本概念、功能及分类。

2. 程控交换系统的基本原理与架构- 学习程控交换系统的工作原理、系统架构及关键技术；- 分析交换网络、控制设备、话路设备等组成部分的作用和相互关系。

3. 常用交换技术- 研究空分交换、时分交换、分组交换等常用交换技术；- 掌握各种交换技术的优缺点及适用场景。

4. 信令系统- 介绍信令系统的概念、功能、分类及工作原理；- 掌握我国常用的信令系统及标准。

5. 程控交换系统的故障处理与维护- 学习程控交换系统常见故障的分析与处理方法；- 了解系统维护的基本知识，提高系统运行稳定性。

程控交换课程设计一、教学目标本节课的教学目标是让学生掌握程控交换的基本原理和应用，了解程控交换系统的工作流程和功能，培养学生对通信技术的兴趣和好奇心。

具体来说，知识目标包括：1.了解程控交换的定义和发展历程。

2.掌握程控交换系统的基本组成和工作原理。

3.了解程控交换在现代通信中的作用和应用。

技能目标包括：1.能够分析并解释程控交换系统的工作流程。

2.能够运用所学知识，对简单的程控交换系统进行设计和调试。

情感态度价值观目标包括：1.培养学生对通信技术的兴趣和好奇心，激发学生学习通信技术的热情。

2.培养学生团队合作意识和动手实践能力，提高学生解决实际问题的能力。

二、教学内容本节课的教学内容主要包括程控交换的定义和发展历程、程控交换系统的基本组成和工作原理、程控交换在现代通信中的应用。

具体来说，教学大纲如下：1.程控交换的定义和发展历程：介绍程控交换的概念，讲解程控交换的发展历程，让学生了解程控交换在通信技术中的重要地位。

2.程控交换系统的基本组成和工作原理：讲解程控交换系统的主要组成部分，如交换机、传输线路、信令系统等，并阐述各部分之间的关系和作用。

3.程控交换在现代通信中的应用：介绍程控交换在现代通信中的应用场景，如电话通信、数据通信等，并分析其优势和不足。

三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：通过讲解程控交换的基本原理和应用，使学生掌握相关知识。

2.案例分析法：通过分析具体的程控交换应用案例，让学生更好地理解程控交换在实际通信中的应用。

3.实验法：学生进行程控交换系统实验，让学生动手实践，提高学生的实际操作能力。

四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用《通信原理》等相关教材，为学生提供理论知识的学习。

2.参考书：提供《程控交换技术》等参考书籍，丰富学生的知识储备。

3.多媒体资料：制作PPT等多媒体教学资料，生动形象地展示程控交换的相关内容。

第一章课程设计目的和要求课程设计目的程控交换机是通信网中设备之一，它对管辖的电话用户及不同的电信局间互联互通起到至关重要的作用，实现用户数据的管理，业务的分配等方面数据的操作和配置，同时是两交换局之间数据配合和交互数据控制部分，是网络中数据比较集中的设备，通过对程控交换机的整个调试过程，了解现网中数据调测和交换机应该配置相应的硬件和数据的整体流程等。

培养学生在交换和软交换工程方面的实际应用技能，帮助即将毕业的大四学生逐渐进入角色，树立就业信心。

课程设计要求程控交换机配置部分要求用指定的ZXJ10数字程控交换机进行建局数据配置，要求交换机内部电话能干互相拨打，同时要求学员调测交换机和传输设备间的关联，理清思路，实现局间对接测试，要求电话能通过交换机进入传输设备，在传输设备上传送后，再次回到交换机，模拟真正通信网中设备的互联和对接，实现一般通信网的工程实训。

1、配置程控交换机硬件：按交换机实际结构实现交换机物理配置2、电话号码资源规划每组同学的的电话号码必须为为8位，本局电话开头的号码66+组号，出局到传输设备上的号码为8位，具体号码自己定义。

3、配置硬件时机架电缆资源规划：用户单元的电缆：HW10和 HW11;数字中继单元：HW6和HW23，对应于1架5框3槽位DTI板；模拟信令单元：HW123，对应于1架5框24槽位ASIG板；4、配置硬件时相应的通信端口资源规划：各个功能单元的资源规划为缺省配置，交换机会自动分配合适的通信端口，为各个功能单元服务。

综合布线部分要求（1）进行布线规划设计，并列出材料表，用VISO软件画出布线设计图。

（2）进行布线实施，写出实施过程，并附上施工照片。

（3）进行完工测试，写出测试结论，并附上测试照片。

预备知识1、程控交换基本知识（交换原理，交换机基本操作等）；2、ZXJ10数字程控交换机的硬件组成情况；3、SDH基本知识（主要熟悉各种网络拓扑结构，特别是自愈环的特点）；4、光传输设备硬件组成情况；第二章设计方案论证ZXJ10交换机的背景ZXJ10程控数字交换机为中兴通讯自主开发研制的大型综合性业务平台，其各项技术性能和指标完全符合ITU-T、ETSI和新国标《邮电部电话交换设备总技术规范书》（YDN 065－1997）等多项技术规范标准的要求，完全满足当今网络大容量、少局所、高集成、多功能需求。

电子工程系课程设计报告题目：程控交换机年级：专业：电子信息工程技术学号：学生姓名：指导教师：日期：目录摘要 (II)1 设计目的 (1)2 设计要求 (1)3 设计内容 (2)3.1 Interne语音通信系统概述 (2)3.2分组交换的特点 (2)3.3 IP电话基本结构 (3)3.4 IP电话网络组件 (5)3.5 IP电话的基本通信过程 (7)3.6 IP电话的业务流程 (8)3.7 基于局域网的PC TO PC的可视IP电话的开发 (11)摘要网络技术与多媒体技术的发展，促进了通信技术综合化、数字化、智能化、个人化的发展，使得在单一网络平台上实现语音、数据、图像等多种业务成为可能。

综合网络技术与多媒体技术的IP电话技术正是在这一背景下产生的，并得到了迅速的发展，成为语音通信领域中的一个强有力的竞争者。

IP电话除了具有采用分组交换技术，提高线路利用率，降低通信费用等优点外，可以实现多种业务的增值，并与多媒体技术相融合，使其在通信领域中处于有利的地位，具有广阔发展前景的根本原因。

虽然IP电话的语音质量还不是很完善，但是IP电话技术的发展方向却受到了通信业界的高度重视，许多国际标准化组织正积极制订各种相关的标准，其着眼点不仅在于IP电话本身，更重要的是在于未来IP多媒体多点通信和IP电话的各种增值业务的应用。

在这样的背景之下，本课题结合了IP电话的关键技术设计实现了一个局域网环境下的PC到PC的可视IP电话软件，并对IP电话技术进行了系统的研究与探讨。

其目的是掌握IP网络电话的工作原理，以及IP网络电话实现中一些关键技术的处理方法;同时，对该软件进行扩展可以实现视频会议系统、Web电话以及语音信箱等业务。

本文首先探讨了IP电话的相关协议、标准、关键技术及其工作原理，然后对本文所设计实现的可视IP电话软件进行了系统分析、系统设计、系统实现。

其中系统实现主要包括语音的录制、播放、编解码、压缩、实时传输协议等的实现。

实验二程控交换原理综合实验一、实验目的1．熟悉程控数字交换原理。

2．加深对交换过程的理解。

3．了解用户管理和话费管理。

4．了解程控交换软件控制。

二、实验原理图1是程控交换实验系统方框图，图2是程控交换实验系统布局图。

程控交换系统由9大电路模块组成，各模块的组成及主要作用如下：（1）用户一----用户四接口模块：分别是电话机用户一、用户二、用户三、用户四的用户线接口电路、DTMF采样及AD转换、FSK的DA转换、信号音的DA转换和PCM编译码电路。

（2）程控交换系统控制模块：该模块即为整个系统的控制中心，主板通过专用接口与系统控制板相连接。

完成DTMF 识别、FSK信号生成、各种信号音的产生、空分交换、时分交换、多级交换、数字中继、系统控制、计算机通信等所有控制、处理工作。

图1系统结构图图2 系统主板布局图（3）外线接口模块：外线接口模块完成本系统与电信局线路的对接功能，通过该模块可实现本系统内任意一用户都可呼叫电信网络任何一用户，同时，电信网络中的任何一用户也可呼叫本系统用户。

当有外线呼入时，系统查询预先设置的用户振铃，若该用户忙，则自动查询其他用户，若所有用户都忙，则通知外线无人接听。

（4）LCD显示模块：本液晶模块为240X128点大屏幕显示屏，用来显示当前系统状态以及所有人机接口的状态显示，如菜单，系统帮助，参数状态设置，DTMF波形等。

可调电阻R74为液晶对比度调节电阻，顺时针方向：对比度增加；逆时针方向：对比度降低。

（5）键盘模块：键盘为6键薄膜按键，完成人机接口的各种操作，如菜单选择，参数设置等。

（6）数字中继模块：数字中继接口为两台实验箱或实验箱与外部交换机的连接口，传输介质为双绞线。

通过数字中继接口即可实现两台实验箱8个用户的全双工电话通信。

其中U200为电平转换芯片。

（7）状态指示模块：状态指示模块共有6个发光二极管，分别指示：中继发送：D204，灯亮表示发送数据到中继口状态。
