电子课程设计血型匹配电路学院：班级：姓名：学号：指导教师:每个人都拥有各自不同的血型，但并不是谁都清楚自己能接受哪些血型的人献血，能给哪些人献血。

在献血、受血的时候，如果不清楚而搞错了，就会出很大问题。

例如：如果B型血输给O型血，可引起凝集反应，也就是说血液凝结在一起，堵塞小血管，发生血液循环障碍，从而破坏肾功能，严重时甚至可致人死亡。

血型匹配指示器能够在操作人按下自己血型的对应按钮后，通过指示灯告诉操作人他的血能为哪些血型的人群服务；同时，操作人也能够知道按下某个按钮时，若自己血型对应的指示灯亮了，意味着自己可以接受这个血型的人群的献血。

有了这个血型匹配指示器后，在受血时，就不会出现那些不必要的错误而造成不必要的严重后果。

我们这次制作的血型匹配指示器，每一个开关都代表一个受血者或献血者的血型，按下相应的开关后，亮绿灯代表是可以的，亮红灯代表不可以。

下面就是我这次制作的详细过程。

组合逻辑电路——血型匹配电路一、题目：人的血型由A、B、AB、O四种。

输血时输血者的血型与受血者血型必须符合图1中用箭头指示的授受关系。

判断输血者与受血者的血型是否符合上述规定，要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。

（提示：用两个逻辑变量的4种取值表示输血者的血型，例如00代表A、01代表B、10代表AB、11代表O。

）如图1-1.图1-1 血型匹配图二、分析：人的血型由A、B、AB、O四种刚好可以用两个逻辑变量表示，在这里我们不妨设00代表血型A、01代表血型B、10代表血型AB、11代表血型O。

由于我们是要来判断两个血型是否匹配，则我们需要用四个逻辑变量，通过对四个逻辑变量进行逻辑设计，从而得到所需要求电路。

题目要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。

74LS151只有8个数据输入端要来实现四个逻辑变量（16个数据最小项）的数据逻辑组合。

这是必须有一个逻辑变量接到74LS151的数据输入端。

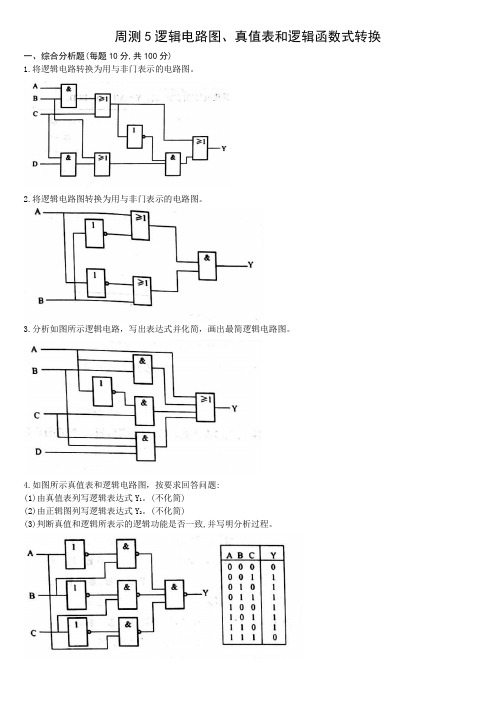

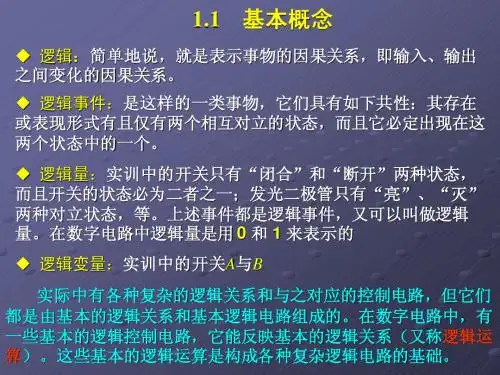

周测5逻辑电路图、真值表和逻辑函数式转换
一、综合分析题(每题10分,共100分)
1.将逻辑电路转换为用与非门表示的电路图。

2.将逻辑电路图转换为用与非门表示的电路图。

3.分析如图所示逻辑电路，写出表达式并化简，画出最简逻辑电路图。

4.如图所示真值表和逻辑电路图，按要求回答问题:
(1)由真值表列写逻辑表达式Y1。

(不化简)
(2)由正辑图列写逻辑表达式Y2。

(不化简)
(3)判断真值和逻辑所表示的逻辑功能是否一致,并写明分析过程。

5. 根据所示逻辑电路图。

（1）写出逻辑表达式并化简。

（2）列出其简化后表达式的真值表。

（3）总结器逻辑功能。

6.根据所示逻辑电路图:(1)写出输出函数逻辑表达式。

(2)列出真值表。

(3)进行逻辑功能分析，
7.如图所示逻辑电路,求:
(1)写出其逻辑表达式并化简。

(2)列出简化后表达式的真值表。

(3)总结逻辑功能。

8.根据给出的逻辑函数式进行化简,并化成与非门的形式。

BCD B B A Y ++=。

9.已知逻辑函数Y=A+B+C,写出它的最小项表达式。

10.变换函数式D A AC B A Y ++=为与非—与非表达式,并画出对应的逻辑电路图。

第4章[题]．分析图电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。

图P4.1B YAP 56P P =图解：（1）逻辑表达式()()()5623442344232323232323Y P P P P P CP P P P CP P P C CP P P P C C P P P P C P PC ===+=+=++=+ 2311P P BP AP BABAAB AB AB ===+()()()2323Y P P C P P CAB AB C AB ABC AB AB C AB AB CABC ABC ABC ABC=+=+++=+++=+++（2）真值表（3）功能从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1和全为0时，Y =1，否则Y=0。

[题] 分析图电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。

图P4.3B1Y 2[解]解： 2Y AB BC AC =++12Y ABC A B C Y ABC A B C AB BC AC ABC ABC ABC ABC =+++=+++++=+++（）（））真值表：由真值表可知：、C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。

[题] 图是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。

图P4.4[解]（1）COMP=1、Z=0时，TG 1、TG 3、TG 5导通，TG 2、TG 4、TG 6关断。

3232211 , ,A A Y A Y A Y ⊕===， 4324A A A Y ++=（2）COMP=0、Z=0时，Y 1=A 1， Y 2=A 2， Y 3=A 3， Y 4=A 4。

、COMP=1、Z=0时的真值表COMP=0、Z=0的真值表从略。

[题]用与非门设1，输入为其他状态时输出为0。

74LS00与74LS10三人表决电路真值表1. 引言本文将介绍74LS00与74LS10三人表决电路的真值表。

首先，我们将简要介绍74LS00和74LS10芯片的基本功能，然后详细描述三人表决电路的工作原理，并给出相应的真值表。

2. 74LS00芯片74LS00是一种集成逻辑门芯片，具有四个二输入与门。

每个输入引脚都有一个对应的输出引脚。

当且仅当所有输入引脚同时为逻辑高电平（1）时，对应的输出引脚才会输出逻辑高电平（1）。

否则，输出引脚将输出逻辑低电平（0）。

3. 74LS10芯片74LS10是一种集成逻辑门芯片，具有三个三输入与非门。

每个输入引脚都有一个对应的输出引脚。

当且仅当所有输入引脚同时为逻辑低电平（0）时，对应的输出引脚才会输出逻辑高电平（1）。

否则，输出引脚将输出逻辑低电平（0）。

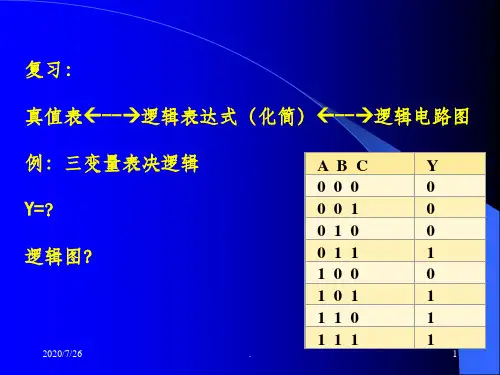

4. 三人表决电路三人表决电路利用了74LS00和74LS10芯片的逻辑门功能，实现了一种简单的表决机制。

该电路由三个输入信号A、B和C组成，以及一个输出信号Y。

三人表决电路的工作原理如下：•当输入信号A、B和C中有两个或三个为逻辑高电平（1）时，74LS00芯片将输出逻辑低电平（0），此时74LS10芯片不会发挥作用。

因此，输出信号Y为逻辑低电平（0）。

•当输入信号A、B和C中只有一个为逻辑高电平（1）时，74LS00芯片将输出逻辑高电平（1），此时74LS10芯片开始工作。

根据74LS10的功能，当且仅当所有输入引脚都为逻辑低电平（0）时，对应的输出引脚才会输出逻辑高电平（1）。

因此，在这种情况下，输出信号Y为逻辑低电平（0）。

•综上所述，在三人表决电路中，只有当输入信号A、B和C中恰好有一个为逻辑高电平（1）时，输出信号Y才会为逻辑高电平（1），否则输出信号Y 为逻辑低电平（0）。

5. 真值表根据上述描述的工作原理，我们可以得到74LS00与74LS10三人表决电路的真值表如下：A B C Y0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11110其中，输入信号A、B和C的取值为逻辑低电平（0）或逻辑高电平（1），输出信号Y的取值也为逻辑低电平（0）或逻辑高电平（1）。
