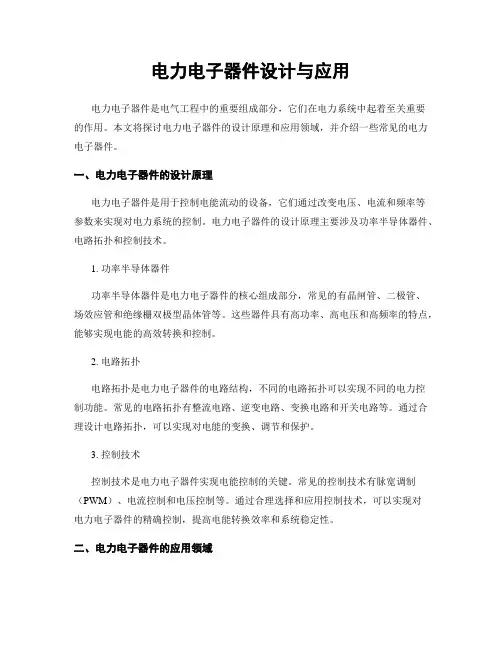

电力电子器件设计与应用电力电子器件是电气工程中的重要组成部分，它们在电力系统中起着至关重要的作用。
本文将探讨电力电子器件的设计原理和应用领域，并介绍一些常见的电力电子器件。
一、电力电子器件的设计原理电力电子器件是用于控制电能流动的设备，它们通过改变电压、电流和频率等参数来实现对电力系统的控制。
电力电子器件的设计原理主要涉及功率半导体器件、电路拓扑和控制技术。
1. 功率半导体器件功率半导体器件是电力电子器件的核心组成部分，常见的有晶闸管、二极管、场效应管和绝缘栅双极型晶体管等。
这些器件具有高功率、高电压和高频率的特点，能够实现电能的高效转换和控制。
2. 电路拓扑电路拓扑是电力电子器件的电路结构，不同的电路拓扑可以实现不同的电力控制功能。
常见的电路拓扑有整流电路、逆变电路、变换电路和开关电路等。
通过合理设计电路拓扑，可以实现对电能的变换、调节和保护。
3. 控制技术控制技术是电力电子器件实现电能控制的关键。
常见的控制技术有脉宽调制（PWM）、电流控制和电压控制等。
通过合理选择和应用控制技术，可以实现对电力电子器件的精确控制，提高电能转换效率和系统稳定性。
二、电力电子器件的应用领域电力电子器件广泛应用于电力系统中的各个环节，包括电源、变压器、电机驱动和电能储存等。
以下是一些常见的应用领域：1. 变频调速电力电子器件可以实现对电机的变频调速控制，提高电机的运行效率和可靠性。
在工业生产中，变频调速广泛应用于风机、水泵、压缩机等设备，实现能量的节约和系统的自动化控制。
2. 电力传输与配电电力电子器件可以实现电力的高效传输和配电，提高电网的稳定性和可靠性。
例如，柔性交流输电技术（FACTS）利用电力电子器件对电网进行动态控制，提高电力传输的效率和可控性。
3. 新能源应用电力电子器件在新能源领域的应用越来越广泛。
例如，太阳能光伏发电系统和风力发电系统中都需要使用电力电子器件对电能进行转换、调节和储存，实现对新能源的高效利用。
电力电子器件大全及使用方法详解一、二极管二极管是一种常见的电力电子器件，它可以实现电流的整流功能。
二极管具有单向导电性，即只有当正向电压施加在二极管上时，电流才能够流过二极管。
二极管常用于交流电转直流电的整流电路中。
使用方法：将二极管的正极连接到正电压，负极连接到负电压即可。
需要注意的是，二极管具有正向电压降(Vf)，在正向导通状态下会有一定的电压降，需要根据实际需求选择合适的二极管。
二、晶闸管晶闸管是一种可控硅器件，具有正向导通和反向封锁两种状态。
晶闸管通过控制门极电流来实现正向导通状态，控制门极电流为零时处于反向封锁状态。
晶闸管常用于高功率电流的开关和整流电路中。
使用方法：将晶闸管的端子正确连接，再通过控制晶闸管的门极电流来控制其导通和封锁状态。
在选择晶闸管时，需要考虑其额定电压和额定电流是否满足实际需求。
三、功率场效应管(MOSFET)功率场效应管是一种电压控制的开关器件，具有低导通电阻、快速开关速度和高电压容忍等优点。
功率MOSFET广泛应用于直流-直流转换器、交流-直流变换器和电源开关等电力电子领域。
使用方法：将功率MOSFET的源极与负极连接，漏极与负载连接，控制其栅极电压来控制其导通和截止状态。
在选择功率MOSFET时，需要考虑其额定电压、额定电流和导通电阻等参数是否满足实际需求。
四、IGBTIGBT（Insulated Gate Bipolar Transistor）是一种中压、大功率的开关器件，它具有MOSFET和晶闸管的优点。
IGBT可以实现高压和高电流的控制，广泛应用于电力电子变换器、交流调速器和逆变器等领域。
使用方法：将IGBT的集电极与源极连接，发射极与负载连接，通过控制栅极电压来控制IGBT的导通和截止状态。
在选择IGBT时，需要考虑其额定电压、额定电流和导通电阻等参数是否满足实际需求。
总结：电力电子器件包括二极管、晶闸管、功率MOSFET和IGBT等，它们在电力电子领域中具有重要的应用。

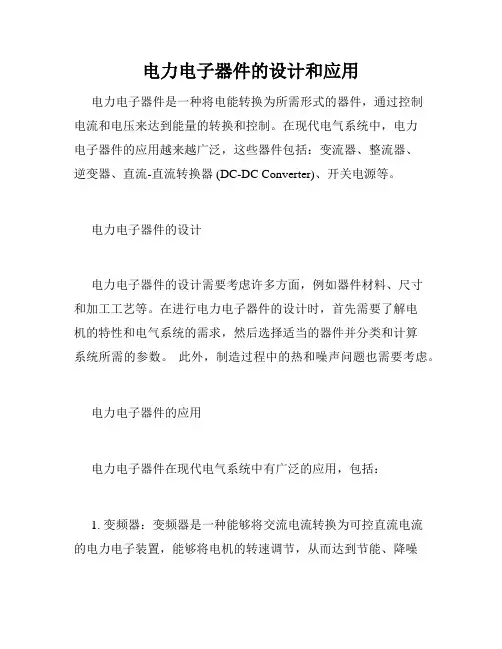

电力电子器件的设计和应用电力电子器件是一种将电能转换为所需形式的器件，通过控制电流和电压来达到能量的转换和控制。
在现代电气系统中，电力电子器件的应用越来越广泛，这些器件包括：变流器、整流器、逆变器、直流-直流转换器 (DC-DC Converter)、开关电源等。
电力电子器件的设计电力电子器件的设计需要考虑许多方面，例如器件材料、尺寸和加工工艺等。
在进行电力电子器件的设计时，首先需要了解电机的特性和电气系统的需求，然后选择适当的器件并分类和计算系统所需的参数。
此外，制造过程中的热和噪声问题也需要考虑。
电力电子器件的应用电力电子器件在现代电气系统中有广泛的应用，包括：1. 变频器：变频器是一种能够将交流电流转换为可控直流电流的电力电子装置，能够将电机的转速调节，从而达到节能、降噪的目的。
在工业生产中的减速驱动、变频空调、数控机床等领域中应用广泛。
2. 逆变器：逆变器是一种将直流电流转换为交流电流的电力电子器件，其输出电压和频率可以进行调节。
逆变器广泛应用于三相电池变电站中，并在风能和太阳能发电中得到广泛的应用。
3. 交流稳压电源：交流稳压电源是一种将电能转换为所需电流的电力电子器件，其应用广泛，例如在电话通讯中进行前置放大器的功率补偿、在工业控制中进行交流供电等。
4. 高压直流输电：高压直流输电是一种将电能以直流的形式从一处传送到另一处的电力输电方式，通过可控整流器及逆变器将交流电转换为直流电，以实现电能输送，其是现代电力系统中的关键技术。
5. 电动汽车充电器：电动汽车充电器是一种将交流电转换为直流电的装置，能够为电动汽车提供能量，其在当前推广电动汽车的过程中具有非常重要的作用。
总结电力电子器件是现代电气系统的关键器件，其设计和应用对于现代电气系统的稳定性和安全性具有非常重要的意义。
在电力电子器件的设计与应用中需要充分考虑制造工艺、实际需求、装置的可靠性等因素，以确保电力电子器件能够正常稳定的运行并发挥其应有的功能。
电力电子器件与应用电力电子技术是现代电气工程领域中的重要分支，它主要研究与应用电子器件在电力系统中的转换、调节和控制技术。
电力电子器件的发展和应用，对于提高电力系统的效率、稳定性和可靠性具有重要意义。
本文将从电力电子器件的基本原理、常见的电力电子器件和其应用领域等方面进行探讨。
一、电力电子器件的基本原理电力电子器件是指能够将电力信号进行转换、调节和控制的电子器件。
其基本原理是利用半导体器件的导通和截止特性，通过不同的电路拓扑结构，实现对电力信号的处理。
常见的电力电子器件包括二极管、晶闸管、可控硅、IGBT和MOSFET等。
二、常见的电力电子器件1. 二极管：二极管是一种最简单的电力电子器件，其具有单向导电性。
它常用于整流电路中，将交流电信号转换为直流电信号。
2. 晶闸管：晶闸管是一种具有双向导电性的电力电子器件。
它具有可控性，可以通过控制电压或电流来实现导通和截止。
晶闸管广泛应用于交流电调节、交流电转换和交流电控制等领域。
3. 可控硅：可控硅是一种具有单向导电性和可控性的电力电子器件。
它可以通过控制触发信号来实现导通和截止。
可控硅常用于交流电调节和交流电控制等应用中。
4. IGBT：IGBT是一种综合了MOSFET和可控硅特性的电力电子器件。
它具有高压、高电流和高频率的特点，广泛应用于交流电调节、交流电转换和电力传输等领域。
5. MOSFET：MOSFET是一种具有双向导电性和可控性的电力电子器件。
它具有高速开关和低功耗的特点，常用于直流电调节、直流电转换和电力传输等应用中。
三、电力电子器件的应用领域电力电子器件在电力系统中的应用非常广泛，主要包括以下几个方面：1. 电力调节：电力电子器件可以通过调节电压、电流和频率等参数，实现对电力系统的调节。
例如，通过调节晶闸管和可控硅的触发角度，可以实现对交流电的调节，提高电力系统的稳定性和可靠性。
2. 电力转换：电力电子器件可以将不同形式的电力信号进行转换，实现能量的传输和转换。
电路中的电力电子器件与应用电力电子器件是构成电力电子系统的核心组成部分，在电力转换和控制中发挥着至关重要的作用。
本文将介绍一些常见的电力电子器件，并探讨它们在电路中的应用。
一、二极管（Diode）二极管是最简单的电力电子器件之一，它具有单向导电特性。
在电路中，二极管常用于整流电路，将交流电转换为直流电。
此外，二极管还可以用作过电压保护装置，以保护其他电子元件不受过电压的损害。
二、晶闸管（Thyristor）晶闸管是一种控制型二极管，具有可控的导通和截止特性。
在电力电子系统中，晶闸管广泛应用于交流电控制领域。
通过控制晶闸管的触发方式和触发角，可以实现对交流电的精确控制，用于变频调速、电流调节等方面。
三、可控硅（SCR）可控硅是一种具有双向导电特性的晶闸管。
与晶闸管相比，可控硅增加了反向导通能力，可以实现交流电的双向控制。
可控硅在电动机控制、电源开关等领域有广泛应用。
四、功率场效应晶体管（Power MOSFET）功率MOSFET是一种常用的电力电子开关器件。
它具有低导通电阻和高开关速度的特点，可实现高效率的功率传递。
功率MOSFET在电力电子转换系统中常用于开关电源、直流电机驱动等应用。
五、电力管（Power Transistor）电力管是具有较大功率承载能力的晶体管。
在高功率放大和开关电路中，电力管具有重要作用。
它可以放大或开关大电流，广泛应用于音频放大器、电力调制器等电路中。
六、电容（Capacitor）电容是一种储存电能的器件，具有储电和隔直流的特性。
在电力转换和滤波电路中，电容被广泛应用。
它可以储存电能，平滑电压波动，并降低电路中的噪声。
七、电感（Inductor）电感是一种储存磁能的器件，具有感应电压和滤波的作用。
在电力电子系统中，电感常被用于电源滤波、变压器和电感驱动等应用，用以改变电流和电压的大小。
综上所述，电力电子器件在电路中扮演着不可或缺的角色。
通过合理选择和应用这些器件，我们可以实现电能的高效转换、精确控制和稳定输出。
电力电子器件的应用1器件发展及应用概述电力电子器件（Power Electronic Device）又称为功率半导体器件，用于电能变换和电能控制电路中的大功率(通常指电流为数十至数千安，电压为数百伏以上)电子器件。
又称功率电子器件。
20世纪50年代，电力电子器件主要是汞弧闸流管和大功率电子管。
60年代发展起来的晶闸管，因其工作可靠、寿命长、体积小、开关速度快，而在电力电子电路中得到广泛应用。
70年代初期，已逐步取代了汞弧闸流管。
80年代，普通晶闸管的开关电流已达数千安，能承受的正、反向工作电压达数千伏。
在此基础上，为适应电力电子技术发展的需要，又开发出门极可关断晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管等一系列派生器件，以及单极型MOS 功率场效应晶体管、双极型功率晶体管、静电感应晶闸管、功能组合模块和功率集成电路等新型电力电子器件。
各种电力电子器件均具有导通和阻断两种工作特性。
功率二极管是二端(阴极和阳极)器件，其器件电流由伏安特性决定，除了改变加在二端间的电压外，无法控制其阳极电流，故称不可控器件。
普通晶闸管是三端器件，其门极信号能控制元件的导通，但不能控制其关断，称半控型器件。
可关断晶闸管、功率晶体管等器件，其门极信号既能控制器件的导通，又能控制其关断，称全控型器件。
后两类器件控制灵活，电路简单，开关速度快，广泛应用于整流、逆变、斩波电路中，是电动机调速、发电机励磁、感应加热、电镀、电解电源、直接输电等电力电子装置中的核心部件。
这些器件构成装置不仅体积小、工作可靠，而且节能效果十分明显(一般可节电10%～40%)。
单个电力电子器件能承受的正、反向电压是一定的，能通过的电流大小也是一定的。
因此，由单个电力电子器件组成的电力电子装置容量受到限制。
所以，在实用中多用几个电力电子器件串联或并联形成组件，其耐压和通流的能力可以成倍地提高，从而可极大地增加电力电子装置的容量。
器件串联时，希望各元件能承受同样的正、反向电压；并联时则希望各元件能分担同样的电流。
电力电子器件与应用电力电子技术是指将半导体器件和功率电子器件应用于电力系统和电力设备中，用以实现能量转换、电力控制和电力传递的技术。
随着科技的进步，电力电子技术在能源、交通、通信等领域得到广泛应用，对于推动社会发展和提高生活质量起到至关重要的作用。
一、电力电子器件的分类电力电子器件根据其功能和不同应用领域可分为多种类型，以下将对其中几种重要的电力电子器件进行简要介绍。
1. 变流器（Inverter）变流器是最常见的电力电子器件之一。
其主要功能是将直流电能转换为交流电能，或者将交流电能转换为直流电能。
变流器广泛应用于电能供应、电机驱动和光伏发电等领域，为能源的有效利用和电力系统的稳定运行提供了便利。
2. 整流器（Rectifier）整流器的主要功能是将交流电能转换为直流电能。
在电力系统中，整流器被广泛应用于直流输电、直流电机驱动和电池充电等方面。
此外，整流器还常用于调节电能质量，提高电力系统的稳定性。
3. 逆变器（Converter）逆变器是一种功率电子器件，其主要功能是将直流电能转换为交流电能，频率可以根据需要进行调整。
逆变器被广泛应用于太阳能发电、风力发电、UPS电源等领域，为可再生能源的利用和电力系统的稳定提供了支持。
二、电力电子器件的应用领域电力电子器件在各个领域的应用越来越广泛，以下将对其中几个重要的领域进行介绍。
1. 新能源发电随着环境保护意识的增强和对能源的依赖度的降低，新能源发电逐渐成为了人们关注的焦点。
光伏发电和风力发电是常见的新能源发电方式，而电力电子器件的应用则是实现这些发电方式的关键。
变流器和逆变器的应用能够将太阳能和风能转化为交流电能，并注入电力系统中，从而实现清洁能源的利用。
2. 电动汽车电动汽车已经成为未来交通的发展趋势。
电力电子器件在电动汽车中的作用不可忽视。
充电器、驱动系统和电池管理系统等均需要电力电子器件的支持，以实现电能转换、电力控制和电能储存等功能。
电力电子技术的应用使得电动汽车具备了高效、环保和可靠的特点。
电力电子器件大全及使用方法详解(DOC 42页)第1章电力电子器件主要内容：各种二极管、半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件：GTO、电力MOSFET、IGBT，功率集成电路和智能功率模块，电力电子器件的串并联、电力电子器件的保护，电力电子器件的驱动电路。
重点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，器件的选取原则，典型全控型器件。
难点：晶闸管的结构、工作原理、伏安特性、主要静态、动态参数。
基本要求：掌握半控型器件-晶闸管的结构、工作原理、伏安特性、主要静态、动态参数，熟练掌握器件的选取原则，掌握典型全控型器件，了解电力电子器件的串并联，了解电力电子器件的保护。
1 电力电子器件概述(1)电力电子器件的概念和特征主电路（main power circuit）--电气设备或电力系统中，直接承担电能的变换或控制任务的电路；电力电子器件（power electronic device）--可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件；广义上电力电子器件可分为电真空器件和半导体器件两类。
两类中，自20世纪50年代以来，真空管仅在频率很高（如微波）的大功率高频电源中还在使用，而电力半导体器件已取代了汞弧整流器（Mercury Arc Rectifier）、闸流管（Thyratron）等电真空器件，成为绝对主力。
因此，电力电子器件目前也往往专指电力半导体器件。
电力半导体器件所采用的主要材料仍然是硅。
同处理信息的电子器件相比，电力电子器件的一般特征：a. 能处理电功率的大小，即承受电压和电流的能力，是最重要的参数；器件开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素(2) 应用电力电子器件的系统组成电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
控制电路按系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的通或断，来完成整个系统的功能。
电力电子器件及应用技术电力电子器件是指能转换和调节电能的器件，是电力电子技术的核心。
随着电力电子技术的不断发展，电力电子器件的种类也日益增多。
在本文中，我们将介绍几种常见的电力电子器件及其应用技术。
一、开关管开关管是一种常见的电力电子器件，适用于高压、高电流的工作环境。
开关管具有通断能力强、开关速度快等特点，被广泛应用于各个领域。
最常见的应用是在电源开关、直流电机驱动器、电池充电器等设备中。
二、整流器整流器是将交流电转换为直流电的电力电子器件，常用于交流电转换为直流电的环境中。
整流器的类型有很多种，其中最常见的是单相整流器和三相整流器。
整流器广泛应用于交流到直流的转换领域，比如电源适配器、电气焊接设备等。
三、逆变器逆变器是将直流电转换为交流电的电力电子器件，适用于需要将直流电转换为交流电的场合。
逆变器在可逆变和无线电源等领域有广泛应用。
它可以将直流电动力设备连接到交流电网，比如太阳能和风能的利用。
逆变器还可用于驱动交流电机。
四、电力调节器电力调节器是一种能够调节电能的电力电子器件，可以根据需要对电压和电流进行调节。
电力调节器被广泛应用于稳压变送器、磁控管、智能继电器等设备中。
它能够在工业自动化、变频调速等领域起到重要作用。
五、功率电子器件功率电子器件是指能够直接转换大功率电力的电力电子器件。
功率电子器件的种类多样，其中最常见的是晶闸管、电力二极管和功率MOSFET。
这些器件被广泛应用于电力变换、电力控制等领域。
功率电子器件的发展为电力电子技术的进步提供了有力支持。
六、电力电子应用技术电力电子应用技术是指将电力电子器件应用于各个领域的技术方法和方法。
电力电子应用技术在电力系统、工业制造、交通运输、新能源等领域发挥着重要作用。
其中，电力变换技术、电力控制技术、电力传输技术等是电力电子应用技术的重要组成部分。
七、电力电子器件的未来发展随着科技的进步和社会的发展，电力电子器件及其应用技术也在不断发展。
未来，电力电子器件将更加智能化、高效化、小型化。
