一起110kV主变油色谱试验数据异常分析

110kV变压器油色谱异常和故障的分析110kV 变压器作为电网的重要组成部分，其正常运行对于保障电力系统的安全稳定具有重要作用。

然而，在长期运行中，变压器可能会出现油色谱异常，这可能暗示着变压器内部存在故障。

油色谱是指对变压器内部油的颜色及其成分进行分析，其结果可以反映变压器内部的运行状态及可能的故障情况。

通常情况下，变压器内部的油是通过特殊的装置进行循环冷却，同时还用来绝缘、灭弧以及保护设备的光滑运转等。

因此，变压器内部油质的好坏直接关系到设备的可靠性和运行效率。

当油色谱分析结果出现异常时，需要进行详细的排查和分析，以确认是否存在故障。

油色谱异常通常表现为以下几个方面：1. 油色深度增加：变压器内部油的颜色越来越深，可能表明其受到了过高温度或者氧化，或者存在环境杂质进入的情况。

2. 含水量升高：油中水分升高可能导致变压器内部设备产生腐蚀，甚至机械损伤。

因此，油中含水量超过标准值时需要及时进行排查。

3. 绝缘材料热分解产生的沉淀物：变压器内部绝缘材料的热分解产生的沉淀物，可能污染变压器油，后续可能形成静电击穿的危险。

4. 气体溶解度升高：当变压器内部设备产生放电时，会向油中释放气体，导致气体溶解度升高。

因此，油中气体溶解度升高，可能表明设备内部存在放电现象。

针对以上油色谱异常情况，需要进行详细排查和分析，目的是确认是否是故障引起的，并及时进行处理。

具体排查措施如下：1. 对变压器进行检查：检查变压器内部的设备是否正常，检查接线、接头是否松动、设备绝缘是否存在破损等。

2. 对油进行化验：通过实验室分析变压器内部油中的成分情况，以便分析其中的富氧程度、水分含量、含硫程度等问题。

3. 进行绝缘测试：利用高压仪对变压器内部设备的绝缘情况进行测试，以确定是否存在绝缘破裂的问题。

在确切地分析故障原因后，针对不同情况采取不同的处理措施。

例如，当油中气体溶解度升高时，需要进行设备的驱气工作；当油中水分含量过高时，需要进行油的更换和设备的干燥处理等。

110kV变压器油色谱异常和故障的分析110kV变压器是电力系统中非常重要的一种设备，其主要作用是完成电压的升降，保证电网的稳定运行。

然而，当变压器发生故障时，可能会引起严重后果，导致停电、设备损毁等不良影响。

因此，对110kV变压器故障进行及时的分析和处理显得尤为重要。

在对110kV变压器的故障进行分析时，油色谱测试是一种常用的检测方法。

通过分析变压器油中的化学成分，可以清楚地了解变压器的工作状态，判断出油中是否存在异常，进而预测或排除潜在故障风险。

1. 湿度高：当变压器内部的湿度较高时，更容易形成氧化膜和酸腐蚀物，导致油中的物质含量增高。

2. 绝缘材料老化：随着变压器运行时间的增加，绝缘材料容易老化，产生一些稳定的化合物。

这些化合物可能会在高温下分解，产生一些酸性物质，导致油中物质含量增高。

3. 电弧放电：当变压器内部出现电弧放电时，绝缘材料中的分子会分解，产生一些有害物质，例如苯等。

这些物质可能会在油中出现异常，导致油色谱异常。

4. 油泵故障：当油泵故障时，油流速会变慢或不流动，导致变压器内部油液挥发增加，产生一些化学反应，导致油中物质含量增高。

在发现110kV变压器油色谱异常后，需要进行相应的故障分析。

根据不同的故障原因，采取相应的处理措施。

如果发现油色谱中存在水分，应及时添加干燥剂或更换变压器油。

同时，可以通过检测气体来判断变压器内部的湿度状况，如果存在较严重的湿度问题，可以考虑更换变压器的绝缘材料。

如果检测结果显示存在酸性物质，可能是变压器放电引起的。

此时应及时排除变压器的放电故障，并采取相应的措施增强变压器的绝缘能力。

如果检测结果中存在有害物质，可能是绝缘材料的老化或变压器内部存在短路故障导致的。

此时应及时更换变压器的绝缘材料或进行相应的维修。

总之，通过对110kV变压器油色谱异常的分析，可以及时发现并处理潜在的故障风险，保证变压器的安全和稳定运行。

110kV变压器油色谱异常和故障的分析1. 引言1.1 研究目的在110kV变压器油色谱异常和故障的分析研究中，研究目的主要是探究变压器油色谱分析技术在异常检测和故障诊断中的应用，深入分析异常原因，总结有效的故障处理措施和预防措施，为提高110kV变压器的安全性和可靠性提供依据。

通过开展这一研究，旨在提高变压器设备的运行稳定性，延长设备的使用寿命，减少设备维护成本，保障电力系统的安全运行。

通过案例分析，可以更直观地了解异常和故障的发生规律，为今后的研究和实践积累宝贵经验。

本研究旨在深入探讨110kV变压器油色谱异常和故障的发生机理，为电力系统的稳定运行提供技术支持和保障。

1.2 研究意义110kV变压器是电力系统中重要的设备之一，其正常运行对于电网的稳定供电具有关键意义。

变压器油是变压器正常运行的重要保障，通过对110kV变压器油色谱的分析可以及时了解变压器油的状态，预测可能的故障风险，保障电力系统的稳定运行。

研究110kV变压器油色谱异常和故障的分析具有重要的意义。

通过对110kV变压器油色谱的研究分析，可以帮助电力系统运维人员及时发现变压器油的异常情况，采取相应的维护措施，延长变压器的使用寿命，提高电网的可靠性。

深入分析110kV变压器油的异常原因和故障处理措施，能够为相关领域的研究提供理论支持和实用指导，推动变压器油色谱分析技术的发展和应用。

研究110kV变压器油色谱异常和故障的分析具有促进电力系统安全稳定运行的重要意义。

2. 正文2.1 110kV变压器油色谱分析技术110kV变压器油色谱分析技术是一种用于检测油中杂质和老化产物的重要方法。

通过对变压器油中的各种化学成分进行分析，可以及时发现异常情况并采取相应的措施，以确保变压器的正常运行。

在进行110kV变压器油色谱分析时，首先需要收集变压器油样本，并将其送至实验室进行测试。

色谱分析技术主要包括气相色谱、液相色谱和质谱等方法，通过这些方法可以准确地确定油中各种成分的含量和种类。

110kV变压器油色谱异常和故障的分析
随着现代电力系统的发展，变压器作为变电所中的核心元件越来越受到重视。

变压器
的正常运行不仅与电力系统的稳定性、可靠性有关系，还与电力系统运行的经济性、环境
保护等方面有密切关系。

因此，对变压器故障及其检测方法的研究显得尤为重要。

1. 绝缘纸老化：变压器绝缘纸的老化是造成变压器故障的主要原因，绝缘纸中的成
分在老化过程中会产生多种有机化合物。

所以，当油品中含有酚类、醛类、酮类、酸类
等物质时，是绝缘纸老化的重要表现。

2. 电弧放电：当变压器绝缘系统中存在放电弧时，油中水分和一些有机化合物就会
被分解，最终生成大量有色物质。

同时，电弧放电也会产生氧化物和气体等，所以当油品
中含有酸性物质时，说明变压器绝缘系统中有电弧放电的迹象。

3. 金属部件磨损：当变压器中存在可动部件，部件间就会有磨擦，导致请求出现磨
损颗粒。

这些磨损颗粒会混入变压器绝缘油中，最终体现为铁、铜等金属物质的高含量。

4. 氧化变质：当变压器工作环境存在氧气或其他氧化剂时，会使变压器绝缘油氧化
变质。

在油中含有大量的酸价和醛类、酮类等物质时，说明变压器绝缘油已经发生了氧化
变质。

在变压器油色谱检测中，通过对油品中有机物和无机物的含量以及组成的检测和分析，可以及时检测出变压器绝缘油中的异常现象和故障，从而采取相应的措施进行处理，保障
变压器的正常运行。

总之，变压器的正常运行是电力系统平稳运行的重要基础，变压器油色谱检测是一种
有效的在线监测手段，具有较高的技术水平和应用前景。

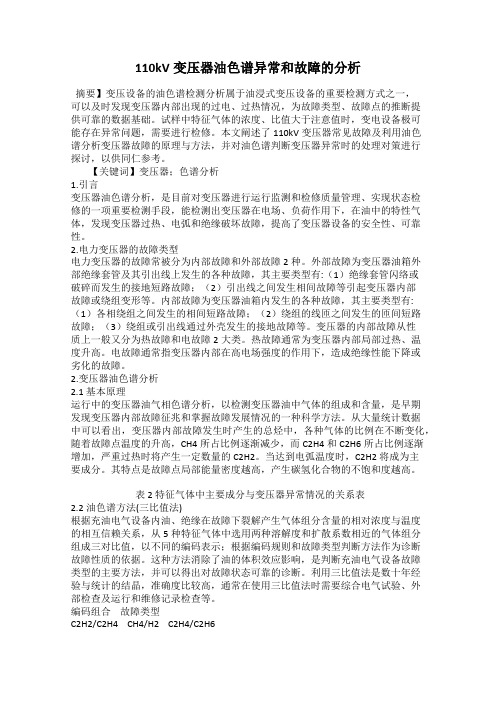

110kV变压器油色谱异常和故障的分析摘要】变压设备的油色谱检测分析属于油浸式变压设备的重要检测方式之一，可以及时发现变压器内部出现的过电、过热情况，为故障类型、故障点的推断提供可靠的数据基础。

试样中特征气体的浓度、比值大于注意值时，变电设备极可能存在异常问题，需要进行检修。

本文阐述了110kV变压器常见故障及利用油色谱分析变压器故障的原理与方法，并对油色谱判断变压器异常时的处理对策进行探讨，以供同仁参考。

【关键词】变压器；色谱分析1.引言变压器油色谱分析，是目前对变压器进行运行监测和检修质量管理、实现状态检修的一项重要检测手段，能检测出变压器在电场、负荷作用下，在油中的特性气体，发现变压器过热、电弧和绝缘破坏故障，提高了变压器设备的安全性、可靠性。

2.电力变压器的故障类型电力变压器的故障常被分为内部故障和外部故障2种。

外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有:（1）绝缘套管闪络或破碎而发生的接地短路故障；（2）引出线之间发生相间故障等引起变压器内部故障或绕组变形等。

内部故障为变压器油箱内发生的各种故障，其主要类型有:（1）各相绕组之间发生的相间短路故障；（2）绕组的线匝之间发生的匝间短路故障；（3）绕组或引出线通过外壳发生的接地故障等。

变压器的内部故障从性质上一般又分为热故障和电故障2大类。

热故障通常为变压器内部局部过热、温度升高。

电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。

2.变压器油色谱分析2.1 基本原理运行中的变压器油气相色谱分析，以检测变压器油中气体的组成和含量，是早期发现变压器内部故障征兆和掌握故障发展情况的一种科学方法。

从大量统计数据中可以看出，变压器内部故障发生时产生的总烃中，各种气体的比例在不断变化，随着故障点温度的升高，CH4所占比例逐渐减少，而C2H4和C2H6所占比例逐渐增加，严重过热时将产生一定数量的C2H2。

变压器油色谱数据异常分析及处理1.前言变压器是变电站中最重要的电气设备之一，其安全稳定运行直接影响了变电站的运行及用户用电的可靠性。

绝缘油作为变压器的“血液”，它的性能指标能够直接反映出变压器的设备状态。

变压器油色谱试验作为变压器一项重要检测项目，能够在不停电的状态下对设备进行取样分析，及时发现设备故障隐患。

本文通过巡检发现一起110kV主变油色谱数据异常情况，采用特征气体法及三比值法[1]进行异常数据分析，查找并排除了设备故障，保证了电网的安全稳定运行。

2.背景2022年3月8日上午，对110kV某变电站2台主变进行主变取油工作，经油色谱试验分析发现2号主变油色谱数据异常，其中氢气，乙炔，总烃含量均超过Q/GDW1168-2013《输变电设备状态检修试验规程》[2]注意值要求。

3月8日下午，再次取样进行复试，发现试验数据仍不满足规程要求。

两次试验数据如下。

可以看出，2号主变两次取样试验数据氢气、乙炔、总烃含量均超过规程注意值要求。

1.异常数据分析3.1历年试验数据对比。

根据规程要求，110kV主变压器油色谱试验周期为一年，该站2号主变2021年、2020年试验数据如下。

可以看出2020年、2021年检测数据均满足试验规程要求。

现对异常试验数据进行分析。

3.2异常数据分析（1）特征气体法。

变压器绝缘介质包括绝缘油及绝缘纸。

绝缘油主要由碳氢化合物组成，而绝缘纸的主要成分是纤维素。

正常运行时，在电和热的作用下，会逐渐老化和分解，产生少量的氢气和低分子烃类气体以及CO和CO2等气体。

特征气体就是指对判断充油电气设备内部故障有价值的气体，即H2、CH4、C2H6、C2H4、C2H2、CO和CO2。

当设备发生故障时，除生成一定量的特征气体外，还可能生成碳的固体颗粒及碳氢聚合物。

以3月8日下午检测异常数据进行分析，主要特征气体为CH4、C2H4，次要特征气体为H2、C2H6，根据DL/T722-2014《变压器油中溶解气体分析和判断导则》[3]特征气体判断方法，属于油过热故障，且由于C2H4含量较为明显，认为故障点温度较高。

110kV变压器油色谱异常和故障的分析引言110kV变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行至关重要。

变压器油色谱测试是一种常用的诊断方法，通过分析变压器油中的化学成分和元素含量，可以及早发现变压器的异常和隐患，以预防变压器故障的发生。

本文将对110kV变压器油色谱异常和故障的分析进行详细探讨。

一、110kV变压器油色谱异常的分析1. 油中水分含量过高油中水分含量过高是变压器中常见的问题之一，其原因多种多样。

当变压器绝缘材料老化、密封不良或运行温度过高时，水分会进入变压器油中。

在变压器油中，水分会导致油的绝缘性能下降，同时也会与变压器内的气体发生反应，生成气泡和气体析出，从而影响变压器的正常运行。

当油中水分含量过高时，需要及时采取措施，如更换变压器油或进行绝缘材料的维修。

2. 油中气体含量过高油中气体含量过高也是110kV变压器油色谱异常的一种情况。

气体主要是由变压器内部故障导致的，如局部放电、绝缘材料老化等。

当变压器内部存在故障时，将会产生大量的气体，其中包括氢气、甲烷、乙烷等。

这些气体会溶解在变压器油中，通过油色谱测试可以检测到。

当油中气体含量过高时，说明变压器存在故障隐患，需要及时维修。

3. 绕组短路绕组短路也是110kV变压器常见的故障之一，它会导致变压器内部产生过热和局部放电等问题。

油色谱分析可以检测到变压器油中的金属元素含量，当金属元素含量异常时，说明变压器绕组短路。

绕组短路会导致铜或铝等金属元素释放出来，并溶解在变压器油中。

当油中金属元素含量异常时，需要进行绕组短路检测，以确定是否存在绕组短路故障。

110kV变压器油色谱异常和故障的分析110kV变压器是电网输电和配电系统中主要的电力设备之一，承担着将高压电能转换为低压电能的功能。

油色谱技术是变压器维护和故障诊断中常用的工具之一，通过分析变压器油中的溶解气体和颗粒物质，可以判断出变压器的工作状态和存在的故障。

变压器油色谱异常及故障的分析流程一般包括四个步骤：采样、油色谱测试、结果分析和故障诊断。

第一步是采样。

变压器的油样通常是从变压器油箱底部采取的。

在变压器运行状态下，可以取油箱油样，若变压器停止运行，需要打开检修口进行取样。

采样前需要确保采样瓶是干净的，避免杂质对结果的干扰。

第二步是油色谱测试。

油色谱仪是一种专门用于分析液体和气体成分的仪器，可以检测油样中的溶解气体和颗粒物质。

常见的检测项目包括氢气(H2)、甲烷(CH4)、乙烯(C2H4)、乙炔(C2H2)、一氧化碳(CO)等气体成分，以及颗粒物质的数量和大小分布。

第三步是结果分析。

对于油色谱测试得到的数据，需要进行充分的分析和比对。

一般来说，变压器正常工作时，气体含量较低，主要是H2和CH4，而其他气体含量较少；颗粒物质的数量也较少且均匀分布。

如果出现气体含量迅速升高或者有其他异常情况，需要进一步分析判断是否存在故障。

第四步是故障诊断。

根据油色谱分析的结果和其他辅助信息，可以进行故障的诊断。

常见的故障包括绝缘材料老化、绝缘破损、放电、过热等。

不同的故障类型对应着不同的油色谱异常特征，例如：绝缘材料老化会导致乙炔等异常气体的生成，绝缘破损会导致颗粒物质的增加等。

一起110KV变压器油色谱异常分析处理摘要：通过一起主变大修实例，介绍一种油色谱异常为特征的故障查找处理方法，处理结果达到预期目的。

关键词：变压器；主变大修；色谱分析；1引言变压器是电力系统的重要元件之一，其运行可靠性直接关系到电力系统的安全和稳定[1]。

变压器油中溶解气体能够反映变压器内部绝缘老化情况和内部故障情况[2]。

油浸式变压器油色谱检测，是判断变压器是否存在放电、发热的重要方式。

根据检测结果可以有效的跟踪掌握主变故障发展情况，确保主变可靠运行，正常情况下可以通过油所产生的故障特征气体、三比值法等方式来初步判断主变存在何种类型的故障[3,4,5]，并可结合电气试验进一步明确故障位置。

2缺陷情况及分析2.1 基本情况110kV马坑变#1主变采用南京变压器立业电力变压器厂的SSZ10-50000/110，于2007年10月投运，未发生近区短路，历次红外测温未发现过热现象。

投运前及投运后将近两年内油色谱检测均正常，在2009年8月27日开始检测发现少量乙炔，其后跟踪测试未发现其他明显变化，直至2010年6月29日检测发现总烃超标，随后几周复测总烃超标无明显增长历次油色谱分析如表1。

表1 大修前历次油色谱分析Ul/L试验日期H2 CH4 C2H6 C2H4 C2H2 总烃CO CO22007.09.29 0 0.7 0 0.5 0 1.2 0 1472008.12.23 67 5.2 0.8 1.5 0 7.5 423 10342009.08.27 80 9.1 2.1 7 0.74 19 826 11602010.06.29 132 149 32 167 2.8 351 585 12082010.07.19 143 163 34 183 3.2 383 677 1403同年7月19日停电检查分析不存在有载调压开关油渗入本体的情况。

为进一步判断主变缺陷性质，同年8月2日停电在油温38℃的情况下进行电气试验未发现绕组变形、110kV中性点套管介质损耗有增加（后万用表测量其导电杆与导电杆固定引线销电阻偏大，但加高电压后导通），其未超过规程规定试验；在油温46 ℃，环境温度为35℃的情况下进行试验，发现35kV中压绕组B相直流电阻较首检和交接数据有增加，直流电阻不平衡系数未超过规程规定，试验数据如表2。

110kV变压器油色谱异常和故障的分析110kV变压器是电力系统中重要的电气设备，它起着升降电压、传输电能和保护电网安全的作用。

而变压器油作为变压器的绝缘介质和冷却介质，对变压器的运行状态起着重要影响。

对变压器油进行定期的检测和分析就显得尤为重要。

本文旨在分析110kV变压器油色谱异常和故障的原因，并提出相应的解决方案。

一、油色谱检测原理油色谱法是用色谱仪对变压器油中的油分子进行分析，由于变压器油在运行过程中会发生一些化学变化，导致变压器油分子的种类和含量发生变化，因此可以通过油色谱分析出这些变化。

通过对油色谱图的识别和判断，可以判定变压器油的质量和运行状态，对于发现变压器油的异常情况和潜在故障具有重要的意义。

二、油色谱异常及其原因1、碱值异常变压器油的碱值是反映变压器油酸值的指标，通常来说，变压器油的碱值在使用过程中会发生变化，但一旦超出正常范围就会引起变压器油的酸化，导致变压器绝缘性能下降，甚至引发变压器内部放电，严重影响变压器的安全运行。

碱值异常的原因可能是变压器油中水分过多、油中含有酸性物质、油中含有金属离子等。

2、气体异常变压器油中溶解气体的种类和含量也是油色谱检测的重要指标，如果变压器油中气体含量过高，会引发变压器内部放电，导致变压器油的气泡增多，甚至引发变压器内部局部放电和击穿。

气体异常的原因可能是变压器内部存在局部放电、绝缘材料老化、变压器油中含有水分等。

3、污染物异常变压器油中的污染物是指油中存在的固体颗粒、杂质和有机非溶解物质，它们会影响变压器油的绝缘性能和冷却性能，导致变压器局部放电和击穿。

污染物异常的原因可能是变压器内部存在绝缘材料老化、变压器油质量不合格、环境污染等。

三、处理方法和建议1、针对碱值异常，可以通过加注干燥剂来减少变压器油中的水分含量，或者通过酸碱中和法来中和变压器油中的酸性物质，从而恢复变压器油的碱值。

2、针对气体异常，可以通过加强变压器本体绝缘、做好变压器油的过滤和干燥工作，降低变压器油中的气体含量，减少变压器内部局部放电的发生。
