油纸电容式变压器套管的损坏分析与维护

变压器油纸电容式套管介损试验及分析摘要：介绍了500kV主变220kV中压侧三只油纸电容式套管主绝缘的介损试验，分析了其介损测量值一个远小于交接值、一个为负值的异常现象。

分析表明：套管主绝缘介损测量值远小于真实值的原因是由于瓷套表面潮湿、污秽严重带来的杂散电容干扰所致。

关键词：油纸电容式套管；介损；杂散电容；污秽；干扰油纸电容式套管由电容分压原理卷制而成，用引线接头将变压器绕组引至外部和接入电网，由高压电缆纸和导电铝箔组成的电容芯子作为内部绝缘结构，瓷套作为外部绝缘，中间注入合格的变压器油以起到绝缘和散热作用，接地套管用于末屏接地。

其主绝缘是电容芯子，它是在套管的中心导管外包绕铝箔作为电容屏、油浸电缆纸作为屏间介质组成的串联同轴圆柱电容器，一端与中心导管相连，另一端由连接法兰的末屏接地套管测量端子引出。

通常所说的套管tanδ为套管主电容上的介损测量值，而不是末屏对地电容的tanδ。

在测量变压器套管tanδ时，与被试套管相连的所有绕组端连在一起加压，其余绕组端均接地，末屏接电桥，正接线测量。

用正接法测量套管主绝缘tanδ的接线方法如图1所示。

图1 套管主绝缘介损测量的接线方法1.套管介损试验结果2012年7月，广东省电力公司检修公司变电检修中心对所属某500kV主变220kV中压侧油纸电容式套管进行首检例行试验时，出现了套管介损测量值为负值的异常现象。

该500kV主变220kV中压侧油纸电容式套管用正接法及10kV测量电压测得的三相介损例行试验结果如表1所示。

从表1可以看出，中压侧三相套管的电容实测值均为合格。

但C相套管介损测量值为负值，这个测量值显然是异常的。

B相套管介损测量值虽然不是负值，但只有0.06%，远远小于交接试验值的0.19%，说明B相套管的介损测量值与介损实际值之间也有可能出现了极大的误差。

介损测量值为负值的原因可能有[4-9]：电桥标准电容器CN有损耗；电场干扰；空间构架（杂物、墙壁梯子等）构成空间干扰网络；套管法兰与地接触不良；瓷套表面潮湿、污秽严重。

变压器电容式套管介损数据异常分析变压器电容式套管介损数据异常分析变压器是电力系统中一个重要的设备，其作用是将高电压变换为低电压，或将低电压变换为高电压，以满足不同终端的电压需求。

而电容式套管介损则是对变压器绕组故障诊断中的重要参考指标，是评估变压器绕组绝缘质量的良好方法之一。

然而，在实际工作中，电容式套管介损数据经常出现异常，需要进行进一步的分析和判断。

一、电容式套管介损的基本概念电容式套管介损是指绕组绝缘材料在高电场作用下的能量损耗。

它为表征绕组的绝缘质量提供一种重要的检测手段，它直接影响到变压器的安全稳定运行。

电容式套管介损测试是一项标准的变压器绕组绝缘质量检测方式，即将一个电容容积为1.8L的电容器插入变压器绕组中，其中绕组与电容器的串联效应使得电流在绕组内部流动，电容器内的电极之间产生电压，从而测量得到绕组的电容式套管介损的数值。

二、电容式套管介损数据的异常情况由于各种原因，电容式套管介损测试数据有时会出现异常，主要表现为以下几个方面：（一）读数异常测试人员在测试时可能会出现操作不当，如连接不紧或接触不良，导致读数出现偏差或波动较大。

在数据上出现骤升或骤降情况。

（二）超出范围仪器在正常运行下测量范围是20W以下，当电容式套管介损超出该范围时，测试结果不准确，需要更换更高阶的测量设备才能测量。

（三）非随时间变化异常电容式套管介损测试的结果应该是随时间推移逐渐稳定，但如果测试的数据出现非随时间变化的异常情况，如单次测试结果比平均值远大或远小，这可能表明绕组绝缘存在故障或损坏。

（四）畸变波在测试时，电容式套管介损发生畸变波时，它会导致读数不准确或错误，这时测试仪器可能会出现误报异常。

三、异常数据的处理方法在发现电容式套管介损数据异常时，需要进行正确的处理方法。

（一）根据常识和经验来分析异常数据的原因，检查测量仪器的正常性。

（二）在电容式套管介损测试完毕后，在数据处理程序中进行对比和分析，发现异常数据，并问询测试工人得到数据异常的原因。

油纸电容式变压器套管的损坏分析与维护摘要变压器安全稳定运行，关系到整个电网的运行安全。

作为变压器重要部件的套管，是变压器绕组引线的必经之路。

变压器套管的作用是对变压器的油箱进行绝缘、固定，将电流输送到箱外。

变压器套管需要适应多变的外界环境，并拥有一定的机械强度。

本文通过分析油纸电容式变压器套管的结构和常见损坏原因，对油纸电容式变压器套管的检修与维护提出了一些自己的看法。

关键词变压器；套管；损坏分析；检修维护0 引言变压器主要由铁心、绕组、油箱和套管等组件构成，是构成电力系统的核心部件之一。

变压器安全稳定运行，关系到整个电网的运行安全。

作为变压器重要部件的套管，是变压器绕组引线的必经之路。

变压器套管的作用是对变压器的油箱进行绝缘、固定，将电流输送到箱外。

变压器套管需要适应多变的外界环境，并拥有一定的机械强度。

常见变压器套管有纯瓷套管、充油套管、充气套管和电容式套管。

电容式套管又可分为胶纸电容式套管和油纸电容式套管两种，本文通过分析油纸电容式变压器套管的结构和常见损坏原因，对油纸电容式变压器套管的检修与维护提出了一些自己的看法。

1 油纸电容式变压器套管的主要结构分析油纸电容式变压器套管主要由油枕、瓷套、法兰和电容芯子组成。

套管采用全密封金属结构，电容芯子不与大气相通，进而避免了因阳光直射和有害物浸入造成的套管内部老化。

外绝缘层为瓷套，也是保护主绝缘油的容器。

油枕的作用是根据套管内绝缘油温度压力的变化实时进行补偿，并通过磁性油位指示计显示油位状况。

法兰一般采用铝合金铸造，为固定安装和接地的作用。

电容芯子由绝缘纸和铝箔电极在导电管上卷绕而成，与导电管形成同心圆柱型串联电容器。

电容芯子在使用时需用真空干燥的方法除去内部空气与水分，再用变压器油充分浸渍后，成为电气性能极高的油纸组合绝缘体。

2 油纸电容式变压器套管常见损坏原因分析2.1 变压器套管表面存在污物变压器套管表面附着污物吸收水分后，会使套管内部的绝缘组件电阻降低，从而导致闪络引起保护器动作跳闸，而闪络也会对变压器套管的表面造成损害。

浅论变压器套管的故障原因分析及处理措施摘要:变压器绕组的引线是依靠套管引出箱外的, 套管起到对油箱的绝缘、固定和将电流输送到箱外的作用,它需适应外界各类环境条件,并要有一定的机械强度,是变压器中一个主要部件。

本文对油纸电容式套管的故障分析和检修维护等谈一些看法。

关键词:变压器套管故障分析检修维护在电力系统中,变压器的地位是十分重要的,不仅所需数量多,而且要求性能好,运行安全可靠。

本文对油纸电容式套管的故障分析和检修维护等谈谈自己的一些看法。

一、对套管的故障原因进行分析一是套管表面脏污吸收水分后,会使绝缘电阻降低,其后果是容易发生闪络,造成跳闸。

同时,闪络也会损坏套管表面。

脏污吸收水分后,导电性提高,不仅引起表面闪络,还可能因泄漏电流增加,使绝缘套管发热并造成瓷质损坏,甚至击穿;套管胶垫密封失效,油纸电容式套管顶部密封不良,可能导致进水使绝缘击穿,下部密封不良使套管渗油,导致油面下降。

套管密封失效的原因主要有两个方面:一是由于检修人员经验不足,螺栓紧固力不够。

二是由于超周期运行或是胶垫存在质量问题、胶垫老化等;套管本身结构不合理,且存在缺陷。

比如,有的220kv主变套管,由于引线与引线头焊接采用锡焊,220千伏a相套管导压管为铝管,导线头为铜制,防雨相为铝制,这种铜铝连接造成接触电阻增大,使连接处容易发热烧结,导致发生事故;套管局部渗漏油,绝缘油不合格, 套管进水造成轻度受潮;套管中部法兰筒上接地小套管松动断线;接地小套管故障,使套管束屏产生悬浮电位,发生局部放电;套管油标管脏污,看不清油位,在每年预试取油样后形成亏油。

在套管大修中,抽真空不彻底,使屏间残存空气,运行后在高电场作用下,发生局部放电,甚至导致绝缘层击穿,造成事故。

二、处理措施针对套管油样不合格、含乙炔气等缺陷。

采取的措施是:对套管要进行严格检验,各种试验合格后方可投入运行,避免人为因素引起故障。

针对套管密封不良,有进水或渗漏油现象。

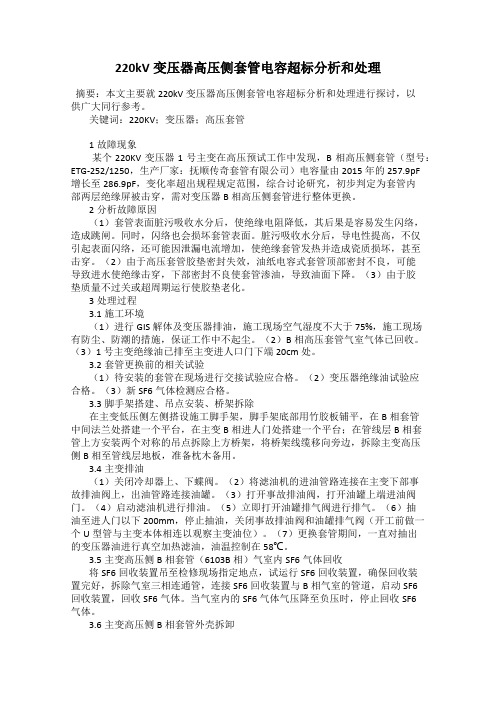

220kV变压器高压侧套管电容超标分析和处理摘要：本文主要就220kV变压器高压侧套管电容超标分析和处理进行探讨，以供广大同行参考。

关键词：220KV；变压器；高压套管1故障现象某个220KV变压器1号主变在高压预试工作中发现，B相高压侧套管（型号：ETG-252/1250，生产厂家：抚顺传奇套管有限公司）电容量由2015年的257.9pF增长至286.9pF，变化率超出规程规定范围，综合讨论研究，初步判定为套管内部两层绝缘屏被击穿，需对变压器B相高压侧套管进行整体更换。

2分析故障原因（1）套管表面脏污吸收水分后，使绝缘电阻降低，其后果是容易发生闪络，造成跳闸。

同时，闪络也会损坏套管表面。

脏污吸收水分后，导电性提高，不仅引起表面闪络，还可能因泄漏电流增加，使绝缘套管发热并造成瓷质损坏，甚至击穿。

（2）由于高压套管胶垫密封失效，油纸电容式套管顶部密封不良，可能导致进水使绝缘击穿，下部密封不良使套管渗油，导致油面下降。

（3）由于胶垫质量不过关或超周期运行使胶垫老化。

3处理过程3.1施工环境（1）进行GIS解体及变压器排油，施工现场空气湿度不大于75%，施工现场有防尘、防潮的措施，保证工作中不起尘。

（2）B相高压套管气室气体已回收。

（3）1号主变绝缘油已排至主变进人口门下端20cm处。

3.2套管更换前的相关试验（1）待安装的套管在现场进行交接试验应合格。

（2）变压器绝缘油试验应合格。

（3）新SF6气体检测应合格。

3.3脚手架搭建、吊点安装、桥架拆除在主变低压侧左侧搭设施工脚手架，脚手架底部用竹胶板铺平，在B相套管中间法兰处搭建一个平台，在主变B相进人门处搭建一个平台；在管线层B相套管上方安装两个对称的吊点拆除上方桥架，将桥架线缆移向旁边，拆除主变高压侧B相至管线层地板，准备枕木备用。

3.4主变排油（1）关闭冷却器上、下蝶阀。

（2）将滤油机的进油管路连接在主变下部事故排油阀上，出油管路连接油罐。

（3）打开事故排油阀，打开油罐上端进油阀门。

变压器检修维护中常见故障分析及处理的分析变压器是电力系统中不可缺少的设备，其作用是将高压电能通过电磁感应原理转换为低压电能，以满足不同用电设备的需要。

在变压器的使用过程中，常常会遇到各种故障，影响其正常运行。

进行变压器检修维护是非常重要的，本文将对变压器检修维护中常见的故障进行分析，并介绍相应的处理方法。

一、外观检查在进行变压器检修维护时，首先需要对其外观进行检查。

常见的外观故障包括变压器外壳损坏、绝缘子破裂、漏油等。

若发现这些问题，需要及时处理。

对于外壳损坏的情况，可以进行焊接或更换新的外壳；绝缘子破裂的情况需要及时更换；漏油问题需要找出漏油点并进行密封处理。

二、绝缘电阻测试变压器的绝缘电阻是其正常运行的重要保障。

在检修维护过程中，需要对绝缘电阻进行测试，以确保其符合要求。

如果发现绝缘电阻异常，可能是因为油箱漏油导致绝缘部分受潮，也可能是绝缘材料老化或损坏所致。

对于油箱漏油的情况，需要及时处理漏油问题，并对绝缘部分进行干燥处理；对于绝缘材料老化或损坏的情况，需要进行更换。

三、油位和油质检查变压器油是其重要的绝缘介质和冷却介质，因此油的状态对变压器的正常运行至关重要。

在检修维护中需要对变压器油位和油质进行检查，确保油位正常且油质清洁。

如果发现油位过高或过低，需要进行相应的处理，有可能是漏油或油泄的问题。

对于油质不清洁的情况，需要进行油的过滤和干燥处理。

四、绕组检查变压器绕组是其关键部件之一，绕组的状态对变压器的运行稳定性有很大影响。

在检修维护中需要对绕组进行检查，包括检查绕组的连接线路是否正常、绕组是否存在短路等问题。

如果发现绕组存在连接不良或短路的问题，需要及时进行修复。

还需要检查绕组的绝缘状况，如果发现绝缘老化或损坏，需要进行更换或绝缘处理。

五、冷却系统检查变压器的运行需要不断地进行散热，因此冷却系统的正常运行对变压器至关重要。

在检修维护中需要对变压器的冷却系统进行检查，包括检查冷却器的清洁情况、风扇的运行情况等。

变压器套管的常见故障与其应对措施摘要：变压器套管属于电力系统的重要组成部分，其具有较好的绝缘型、机械性。

但是要保证套管高质量的运行，解决套管运行过程中的各类故障，就必须要及时查明故障原因，然后结合故障特点，采取针对性的措施予以解决，以保证电力变压器稳定、安全、高效率的运行。

关键词：变压器套管；常见故障；应对措施1变压器套管概述变压器套管是变压器的重要附件之一，主要发挥着绝缘的作用，其正常稳定运行可以降低变压器事故发生率，保证变压器的稳定性与可靠性。

当前市面上的变压器类型不同，因此导致套管的型号以及材质等也发生了明显的差异，从材质着手进行划分，主要可以分为纯瓷套管、充油套管以及绝缘套管等。

套管的应用类型取决于变压器的型号，不同套管的功能作用存在有一定的差异，但是不论其差异如何，其都是保证变压器稳定运行的核心所在。

变压器套管的使用，可以保证电压器与外围网络的正常连接，还可以实现长时间的电流流通，使得电气与机械强度得到有效满足，同时其热稳定功能比较稳定，对于变压器的高效稳定运行有着较为积极的促进作用。

在实际运用时，套管也并非是万无一失的。

随着使用时间不断延长，套管可能会出现各种各样的故障。

比如说，套管电容芯子容易发生放电问题，其可能会导致变压器燃烧或者是爆炸。

2变压器套管故障类型变压器套管类型较多，按绝缘种类区分有纯瓷式套管、油纸电容式套管、环氧树脂式套管、硅橡胶式套管等。

在高压电网的运行环境中，最为常见的变压器套管为油纸电容式套管。

油纸电容式套管的主要结构是电容芯子，用作套管的主要绝缘材料。

其他重要结构包括套管上端的均压罩与储油柜，下端的均压球。

还有外围包裹的瓷套，内部填充的变压器油也同时承担绝缘作用。

剩余部分包括一些具有固定作用的配件。

由于电容分压原理，套管内某部分绝缘性能下降会导致电容量变化，从而使套管发生放电或者爬电等现象，影响整个套管绝缘性能。

总结目前为止变压器的故障类型，将套管的故障按照其性质和发生特点进行划分。

油纸电容式套管末屏故障处理及原因分析本文主要阐述了我单位近两年来变压器套管检修试验中发现的几起由于末屏装置异常引发的缺陷。

并通过分析处理，总结出导致这几起缺陷的原因。

一是套管末屏装置在结构、装配及制造工艺方面存在不足，导致导电杆与末屏接触不良，造成运行中低能量放电引起缺陷；二是由于检修人员工艺水平和操作方法不当导致的末屏损坏，以上原因都给变压器的安全运行造成了极大地隐患。

最后，提出了消除缺陷的解决措施、日后设备检修中应注意的问题以及自己的一些见解，仅供电力同行借鉴和探讨。

标签：油纸电容式套管套管末屏故障分析1 概述套管是变压器中一个主要部件，变压器绕组的引线是依靠套管引出箱外的，套管起到绕组引线对油箱的绝缘、固定和将电流输送到箱外的作用，它需适应外界各类环境条件，并要有一定的机械强度。

套管分纯瓷套管、充油套管、充气套管、电容式套管等不同形式。

为了使110kV及以上的套管辐向和轴向场强均匀，其绝缘结构一般采用电容型，即在导电杆上包上许多绝缘层，其间根据场强分布特点夹有许多铝箔，以组成一串同心圓柱形电容器。

最外层铝箔即末屏通过小套管引出，作为验证变压器性能是否符合有关标准或技术条件的预防性试验项目。

套管试验主要检测变压器主绝缘和电容式套管末屏对地绝缘电阻、套管介质损耗、电容量和局部放电量等，末屏在运行中应良好接地。

另外如果运行中由于各种原因造成末屏不健全或接地不良，那么末屏对地会形成一个电容，而这个电容远小于套管本身的电容，按照电容串联原理，将在末屏与地之间形成很高的悬浮电压，造成末屏对地放电，烧毁附近的绝缘物，严重的还会发生套管爆炸事故。

2 缺陷实例2.1 实例一2009年3月14日，保定供电公司220kV棋盘变电站＃3主变进行春检预试工作，例行对变压器套管进行高压和油务试验。

在进行高压套管绝缘油色谱试验时根据色谱试验数据显示，#3主变C相高压套管总烃、氢气、乙炔含量严重超标，通过三比值法判断为套管内部存在电弧性放电故障，存在严重缺陷。
