节流膨胀效应1. 实际气体的节流，通常把高压流体经管道中的小孔后压力显著降低的过程称为节流，如图1所示。
节流前的状态参数为p1、T1、U1，节流后的状态参数为P2、T2、U2。
图1节流过程（焦耳-汤姆逊效应）节流孔径越小，则局部阻力越大，节流前后的压力变化（P1-P2）也越大。
反之，就越小。
在实际工作中，为了便于调节，通常用调节阀代替固定节流孔。
从能量转换的观点看。
由于气体经过节流阀小孔时，流速大、时间短，来不及与外界进行热交换，因此节流过程可以近似看作绝热过程。
因为节流时有摩擦力损失，所以节流过程是不可逆的。
气体在节流时，既无能量输出，也无能量输入，所以气体节流前后的能量保持不变，即节流前后的焓值相等h1=h2。
这是节流过程的基本特点。
理想气体的焓值只是温度的函数，因而理想气体节流前后的温度是不变的。
而实际气体的焓值是温度和压力的函数，所以实际气体节流后的温度是发生变化的。
这种现象称做节流效应（焦耳-汤姆逊效应）。
它分为微分节流效应和积分节流效应。
微分节流效应是指气体节流时温度的变化（ΔT）与压力降（ΔP）所成比例关系，即ΔT=d hΔΔP或d h=（ΔT/ΔP）h（1-14）d h称为微分节流效应，即气流在节流时压力降为无限小时所发生的温度变化。
微分节流效应一般用实验方法求得，几种常用气体的微分节流效应如表所示。
对于空气及氧气，当接近于标准状态的温度范围及压力在100个大气压以下进行试验得到如下经验公式 d h=（a-bp）（273/T）2（1-15）空气 a=2.73×10-3， b=0.0895×10-6氧气 a=3.19×10-3， b=0.884×10-6表1-1几种常用气体在0℃及98kpa时的微分节流效应气体名称dh气体名称dh（℃/at）（10-3K/Pa）（℃/at）（10-3K/Pa）空气氧氮+0.27+0.31+0.26+2.75+0.31+2.65二氧化碳氢氦+1.30–0.03-0. 0596+13.26–3.06–6.082. 转换温度从表1-1中的数值可以看出，空气、氧气、氮等气体的d h 为正值，节流后温度降低；而氢、氦等气体的d h 却是负值的，节流后温度要上升。
关关关关关关关关关关关关关关关关关关节流膨胀和绝热膨胀是指在某些条件下，流体体积发生变化所导致的压力变化。
关于节流膨胀和绝热膨胀，有几个基本概念需要了解：
1.压力：压力是指由于流体的质量和重力的作用，对流体
所施加的垂直力的强度。
2.体积：体积是指流体所占的空间大小。
3.温度：温度是指物体的热能状态的一种度量。
4.节流膨胀：节流膨胀是指流体在受到节流作用时，体积
减小而压力增大的现象。
5.绝热膨胀：绝热膨胀是指流体在温度升高而体积不变的
情况下，压力增大的现象。
节流膨胀和绝热膨胀是由热力学第一定律所解释的，即能量守恒定律。

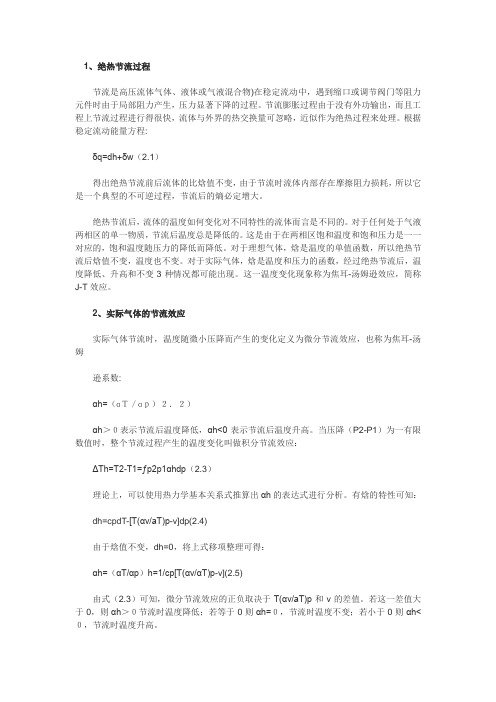

1、绝热节流过程节流是高压流体气体、液体或气液混合物)在稳定流动中，遇到缩口或调节阀门等阻力元件时由于局部阻力产生，压力显著下降的过程。
节流膨胀过程由于没有外功输出，而且工程上节流过程进行得很快，流体与外界的热交换量可忽略，近似作为绝热过程来处理。
根据稳定流动能量方程:δq=dh+δw（2.1）得出绝热节流前后流体的比焓值不变，由于节流时流体内部存在摩擦阻力损耗，所以它是一个典型的不可逆过程，节流后的熵必定增大。
绝热节流后，流体的温度如何变化对不同特性的流体而言是不同的。
对于任何处于气液两相区的单一物质，节流后温度总是降低的。
这是由于在两相区饱和温度和饱和压力是一一对应的，饱和温度随压力的降低而降低。
对于理想气体，焓是温度的单值函数，所以绝热节流后焓值不变，温度也不变。
对于实际气体，焓是温度和压力的函数，经过绝热节流后，温度降低、升高和不变3种情况都可能出现。
这一温度变化现象称为焦耳-汤姆逊效应，简称J-T效应。
2、实际气体的节流效应实际气体节流时，温度随微小压降而产生的变化定义为微分节流效应，也称为焦耳-汤姆逊系数:αh=（ɑＴ／ɑｐ）２．２）αh＞０表示节流后温度降低，αh<0表示节流后温度升高。
当压降（P2-P1）为一有限数值时，整个节流过程产生的温度变化叫做积分节流效应：ΔTh=T2-T1=ƒp2p1αhdp（2.3）理论上，可以使用热力学基本关系式推算出αh的表达式进行分析。
有焓的特性可知：dh=cpdT-[T(αv/aT)p-v]dp(2.4)由于焓值不变，dh=0，将上式移项整理可得：αh=（αT/αp）h=1/cp[T(αv/αT)p-v](2.5)由式（2.3）可知，微分节流效应的正负取决于T(αv/aT)p和v的差值。
若这一差值大于0，则αh＞０节流时温度降低；若等于0则αh=０，节流时温度不变；若小于0则αh<０，节流时温度升高。
从物理实质出发，可以用气体节流过程中的能量转化关系来解释着三种情况的出现，由于节流前后气体的焓值不变，所以节流前后内能的变化等于进出推动功的差值：u2-u1=p1v1-p2v2气体的内能包括内动能和内位能两部分，而气体温度是降低、升高、还是不变，仅取决于气体内动能是减小、增大、还是不变。
