七彩虹系列主板感谢您购买七彩虹系列主板，该系列主板提供了非常优越的性能和品质保证。
配件◆两条SATA数据线◆一张驱动光盘◆一片后置面板IO挡板◆一张主板简易安装使用手册主板特色H510M-T M.2 V20主板采用Intel H510芯片组, 支持Intel L GA1200接口10代和11代系列处理器,支持DDR4-3200/2933/2666/2400MHz 规格内存, 支持PCI Express 4.0/3.0规范。
主板提供2个DDR4内存条插槽、1个HDMI接口、1个VGA接口、3个SATA3.0接口、板载六声道声卡、集成千兆网卡, 性能强劲,是性价比的终极选择！主板提供1个PCI Express 4.0/3.0 x16插槽、1个PCI Express 3.0 x1插槽、1个M.2 SSD 插槽（支持PCIE/SATA SSD），扩展模式丰富, 扩展性能强劲。
简易安装使用手册注意：以下配件仅供参考, 请以实物为准。
板型设计芯片组中央处理器内存扩展插槽. mATX板型设计.支持Intel LGA1200接口10代和11代系列处理器. 主板采用Intel H510芯片组.主板提供2个内存条插槽 ,支持DDR4双通道.单根内存最大支持32GB容量，总内存容量最大支持64GB .支持DDR4-3200/2933/2666/2400MHz规格内存后方面板设备连接插座内接插座/连接头/跳线. 1个PS2鼠标/键盘通用端口. 4个USB 2.0接口. 1个VGA接口. 1个HDMI接口. 2个USB 3.2 Gen1接口. 1个千兆网络接口.3个音频接头（音频输入/音频输出/麦克风）音频设备网络. 主板采用六声道声卡USB接口.主板提供4个USB3.2 Gen1接口和6个USB2.0接口（含扩展）存储设备. 提供3个SATA3.0 6Gb/s硬盘插座.主板采用千兆网卡.1个前置音频接口插针（F_AUDIO）.1个前面板开关机和指示灯插针（F_PANEL）.1个USB 2.0扩展插针（USB20）.1个USB 3.2 Gen1扩展插针（USB30）.1个CPU风扇插座（CPU_FAN）.1个辅助风扇插座（SYS_FAN）.1个喇叭插针（SPEAKER）.1个COM插针（COM_A）.1个清CMOS跳线（CLR_CMOS）.1个M.2切换器（M.2_SW1）简介. 1个PCI Express 4.0/3.0 x16插槽. 1个PCI Express 3.0 x1插槽. 1个M.2 SSD 插槽（支持PCIE/SATA SSD）主板规格H510M-T M.2 V20主板布局图安装中央处理器和风扇本主板具备一个Socket 1200处理器插槽, 本插槽是专为Intel LGA1200接口10代和11代系列处理器所设计。
AL-945GC-LM/GM AL-945GC-DVR 主机板说明书V1.0第一章 简介 (2)第二章 主机板规格说明...........................................4第三章 主机板安装指南...........................................63.1 主机板跳线说明.............................................63.2 网卡屏蔽跳线说明.............................................63.3 主机板各接口说明............................................6第四章 BIOS 的设定..............................................84.1 系统基本设定(Main)...........................................84.2 系统高级功能设定(Advanced)...................................94.3 即插即用功能设定(PCI/PnP)...................................174.4 启动设备设置(Boot)..........................................184.5 安全性能设置（Security ）...................................204.6 高级芯片组特征设置（Chipset ）..............................214.7 退出设置程序并储存设置（Save Changes and Exit ）............224.8 退出设置程序不储存设置（Discard Changes and Exit ） (22)4.9 恢复原来的设置但不退出设置程序（Discard Changes ）..........234.10 载入出厂预设优化值（Load Optimized Defaults ）.............234.11 载入安全模式的默认值（Load Fail-Safe Defaults ）...........24第五章 主板驱动程序的安装.....................................255.1 更新产品芯片组资讯..........................................255.2 安装板载声卡驱动............................................255.3 安装板载显卡驱动程序........................................255.4 安装百兆网卡驱动程序........................................255.5 DirectX9.0的安装...........................................25亚帝伦系列AL-945GC-DVR 主机板是基于Intel 945GC+ICH7芯片技术，支持LGA 775架构的Intel 酷睿处理器和Intel Pentium D 处理器和超线程技术的Intel Pentium 4处理器和Intel Celeron D 处理器，支持533/800MHz 的前端总线频率，支持DDR Ⅱ400/533内存标准，支持4个Serial ATA Ⅱ高速的硬盘接口，提供一个PCI Express 16X 和5个PCI 32位总线插槽，整合了RTL8100C ，支持10/100Mb/s 传输速率，还整合了ALC655编解码音频系统，支持6声道音效输出，板载GMA950显示核心，主机板的布局图如下图所示。
杰灵INTEL 945系列主板说明书本说明书适应于：ZL-945GC7LAZL-945PL7LAZL-945GZ7LAZL-945GZ7LBZL-945GC7LMZL-945GZ7LMM945PL版本：070607版权深圳市杰灵科技发展有限公司版权所有.未经本公司书面许可,不得以任何形式复制或者散播本手册的任何内容.商标本手册所提及的商标与名称皆属该公司所有.注意事项本手册所提及的任何帖纸请勿自行撕毁,否则影响到产品质保期限的认定标准.在科技迅猛发展的时代,此说明书中涉及到一些规格可能会有过时不适用描述,请见谅.在此处不担保本说明书手册无任何疏忽或错误亦不排除会再更新发行.手册若有任何内容修改,恕不另行通知.深圳市杰灵科技发展有限公司荣誉出品 目 录第一章简介 (2)第二章 主板位图 (4)第三章硬件安装与设置 (8)3.1 跳线设置及接口 (8)3.2 CPU的安装 (9)3.3 内存安装 (10)3.4IDE设备的安装 (11)3.5SATA设备的安装 (11)3.6其他部件的安装 (11)第四章驱动程序的安装 (13)4.1 驱动程序目录一览： (13)4.2 Intel 芯片信息的安装 (13)4.3 DirecX 9.0C 驱动程序的安装 (14)4.4 声音驱动程序的安装 (14)4.5USB2.0驱动程序的安装 (15)第五章BIOS的设置 (16)5.1主菜单功能 (16)5.2 Standard CMOS Features(标准CMOS功能设置) (17)5.3 Advanced BIOS Features（高级BIOS功能设置） (18)5.4 Advanced Chipset Features(高级芯片组功能设置) (19)5.5 Integrated Peripherals(集成外围设备设置) (20)5.6 Power Management Setup (21)5.7 PnP/PCI Configurations(PnP与PCI参数设置) (22)5.8 PC Health Status(电脑健康状态) (23)5.9 Frequency/Voltage Control(频率/电压控制) (23)5.10 Load Fail-Safe Defaults(装载安全设置) (24)5.11 Load Optimized Defaults(装载优化设置) (24)5.12 Set Supervisor Password(设置管理员密码) (24)5.13 Set User Password (设置用户密码) (25)5.14 Save & Exit Setup (退出设置程序并储存设置) (25)5.15 Exit Without Saving (退出SETUP不储存设置) (26)第六章 杰灵产品部分地区技术支持热线及售后服务电话 (26)第一章 简介此系列主板采用Intel 945系列芯片组设计，支持Intel Core 2 Duo，Conroe-L，Pentium D，Pentium 4，Celeron D系列CPU；采用LGA775架构，支持FSB533/800/1066前端总线；支持双通道DDR2 533/667内存；支持PCI Express x16图形加速插槽；集成Extreme Graphics 3 GMA950图形显示核心；提供了1组PATA和4组SATA2；板载高品质多声道音效芯片以及百兆/千兆高性能网卡。

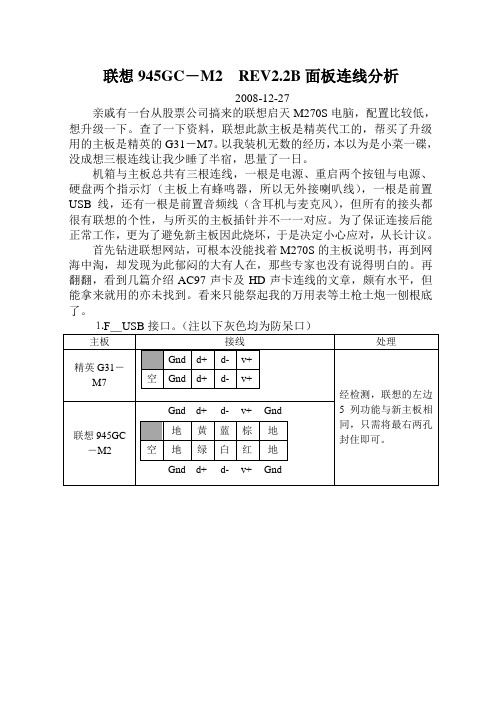

联想945GC－M2REV2.2B面板连线分析
2008-12-27
亲戚有一台从股票公司搞来的联想启天M270S电脑，配置比较低，想升级一下。
查了一下资料，联想此款主板是精英代工的，帮买了升级用的主板是精英的G31－M7。
以我装机无数的经历，本以为是小菜一碟，没成想三根连线让我少睡了半宿，思量了一日。
机箱与主板总共有三根连线，一根是电源、重启两个按钮与电源、硬盘两个指示灯（主板上有蜂鸣器，所以无外接喇叭线），一根是前置USB线，还有一根是前置音频线（含耳机与麦克风），但所有的接头都很有联想的个性，与所买的主板插针并不一一对应。
为了保证连接后能正常工作，更为了避免新主板因此烧坏，于是决定小心应对，从长计议。
首先钻进联想网站，可根本没能找着M270S的主板说明书，再到网海中淘，却发现为此郁闷的大有人在，那些专家也没有说得明白的。
再翻翻，看到几篇介绍AC97声卡及HD声卡连线的文章，颇有水平，但能拿来就用的亦未找到。
看来只能祭起我的万用表等土枪土炮一刨根底了。
联想主板音频、电源、扩展USB 定义以及通用接法。
联想主板音频、电源、扩展USB 通用接法。
二手市场里联想公司的主板东西很多，质量也不错，但是品牌机的这些配件也有些小麻烦，比如针脚设计不通用。
联想公司为了降低制造成本，增强机箱的通用性，联想有着自己的内部针脚标准。
以945GC-M2 VER 3.3主板为例。
给大家介绍一下。
以下内容部分来源于互联网，但是我拿自己的联想945GC测试过，完全没问题，所有针脚定义都正确。
1电源面板跳线2 USB扩展1 -2 9 - 10 12 接地3 - 5 - 7 - 9 为一组USB扩展3 +5v5 data -7 data +9 接地4 - 6 - 8 - 10 为一组USB扩展4 +5v6 data -8 data +10 接地实际应用时，用标准的机箱USB插头空出1，2针不插，直接插后面的就OK。
3 音频跳线我这里主要说明一下如何解决不连接音频前置面板时，主板音频接口无输出的问题直接短接9 - 10 即可！！联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法2.最后一步(有些主板需要有些不需要只要按照上面的接法接好如果前置没有声音就需要此步骤)软件设置....这样连接后，麦克会不能正常输入，这是因为AC97的前置音频面板及插座接线不能适应HD的自动探测。
Colorful C.945GZ/GC Ver2.0第一章简介感谢您购买七彩虹945系列主板。
C.945GZ Ver2.0采用Intel 945GZ+ICH7芯片组设计，提供1条PCIE x4插槽，而C.945GC Ver2.0采用Intel 945GC+ICH7芯片组设计,提供1条PCIE x16插槽，其它配置与C.945GZ Ver2.0相同，下面关于硬件功能，接口以及BIOS功能的介绍以C.945GZ Ver2.0为例。
C.945GZ Ver2.0采用MATX架构，支持Intel®Socket 775接口Pentium® D/ Core™2 Duo / Pentium® 4 / Celeron® D CPU；支持FSB 533/800MHz System BUS频率；支持双通道DDR2 400/533类型内存；内建Intel GMA 950显示核心；板载6声道音效；集成RTL8100C 百兆网卡；扩展性强；性价比极高，是您不可错过的选择！■主板包装盒内所附标准组件●一块C.945GZ/GC Ver2.0主板●一条SATA数据线和电源转接线●一条IDE驱动器带状电缆●一张驱动光盘●一张质量保证卡●一本C.945GZ/GC Ver2.0主板中文用户手册●一本智能主板中文使用手册主机板规格处理器支持Intel® Socket 775接口Pentium® D/ Core™2 Duo / Pentium® 4 / Celeron® D CPU支持FSB 533/800MHz System BUS频率支持Hyper-Threading超线程技术芯片组采用Intel® 945GZ/945GC+ICH7芯片组设计ICH7:Intel® 82801GB内建Intel GMA 950显示核心内存提供2条240-pin 1.8V 内存插槽支持双通道DDR2 400/533MHz类型模块内存外围扩展设备特性1个IDE通道，可连接2个IDE设备，支持ATA33/66/1001个FDD的软驱接口，可支持格式为360K/720K/1.2M/1.44M/2.88M 4个串行SATA2高速硬盘接口,传输速率为3Gb/s8个USB接口，支持USB2.0设备，兼容USB 1.11个COM接口，兼容高速16550 UART模式1个eSATA(外部SATA)接口1个并行端口，支持ECP和EPP模式1个PS/2 Keyboard1个VGA接口2个PS/2端口（一个键盘和一个鼠标）1个RJ-45 LAN接口Colorful C.945GZ/GC Ver2.0 Manual内建AC’ 97 Codec控制器板载六声道AC’97音效，兼容AC’97 2.1支持多路立体声混频提供前置音频及扩展音频接口网卡使用RealT ek RTL8100C网卡芯片（可选）提供10/100 Mbps网络连接功能BIOS支持支持即插即用支持高级电源管理ACPI支持定时开机、键盘开机硬件实时监控CPU温度，风扇转速，系统电压扩展插槽1个PCI Expresss x16(只针对945GC芯片组) 1个PCI Expresss x4(只针对945GZ芯片组) 2个PCI插槽，兼容PCI2.2主板结构采用MATX板型第二章硬件安装和设定主机板布局图（可能和实物有差异，以实物为准）Colorful C.945GZ/GC Ver2.0 Manual主机板部件一览表元器件用途描述PCIE1 加速图形卡接口PCI Expresss插槽PCI1-PCI2 2个32位PCI插座槽PCI插槽CPU_FAN CPU风扇插座4PIN插头ATXPWR P4 ATX电源插座24PIN 电源插口PWR12V P4 ATX电源插座4PIN 电源插口DIMM1&DIMM3 2个240-pin 1.8V DIMM插槽240PIN DIMM JKB 键盘鼠标唤醒功能3PIN跳线IDE1 1个IDE通道40PIN 接口SFAN2 系统风扇插座，如机箱风扇等3PIN插头JBAT 清除CMOS跳线3PIN跳线CN_IN1 CD-in音频接口4PIN 音频线插口F_AUDIO 前置音频接口9PIN插头SATA1-SATA4 4个Serial ATA 通道7PIN插头FDD 软盘驱动器接口34PIN FDD接口USB1-USB2 可扩展USB接口9PIN扩展接头SPEAKER1/FPANEL 前面板开关和指示灯14PIN插头JBAT1 锂电池插座电池插座SP1 板载侦错报警喇叭侦错报警喇叭跳线设置注：以下图片以C.945PL/945P Ver2.1主板的为例依照跳线帽的不同连接，可以改变主板的电子线路，影响主板的运行。
网驰A55K M2 Green版 V14网驰A55K M2 Green版V14目录第一章 简介 (1)1-1主板特色 (1)1-2主机板规格 (1)1-3主机板布局图 (3)第二章 硬件安装 (4)2-1基本硬件安装 (4)2-2跳线设置 (6)2-3连接器和引脚连接头 (7)2-4背板输出及输入接口介绍 (11)第三章 驱动程序安装说明 (12)第四章 BIOS设置 (13)4-1进入BIOS主界面 (13)4-2 BIOS主界面 (15)4-3系统信息（Main） (16)4-4高级BIOS设置（Advanced） (17)4-5高级芯片组特性（Chipset） (20)4-6启动配置特性（Boot） (21)4-7超频设置（C.Oclock） (23)4-8退出选项（Save & Exit） (26)根据中华人民共和国信息产业部发布的《电子信息产品污染控制管理办法》所展开的 SJ/T11364-2006 标准要求，本产品污染控制标识以及有毒有害物质或元素标识说明如下：产品有毒有害物质或元素标识：产品中有毒有害物质或元素的名称及含量部件名称有毒有害物质或元素铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯(PBB)多溴二苯醚(PBDE)PCB板 × ○ ○ ○ ○ ○结构件 ○ ○ ○ ○ ○ ○芯片 ○ ○ ○ ○ ○ ○连接器 ○ ○ ○ ○ ○ ○被动电子元器件 ○ ○ ○ ○ ○ ○焊接金属 ○ ○ ○ ○ ○ ○线材 × ○ ○ ○ ○ ○助焊剂,散热膏,标签以及其他耗材○ ○ ○ ○ ○ ○○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：×位置的铅的含量超出ST/T11363-2006标准规定的限量要求，但符合欧盟RoHS指令的豁免条款。
Phoenix II Controller Quick Start GuideGF E D C BB A. Ethernet port is located on the inside of the doorB. Status LED’sC. Rotary / Push control knobD. Test jacks for Voltage and CurrentE. Alarm cut-off (ACO)F. Back / Home button.G. 6-line LCD. Commonly referred to as the Local User Display, or cal User Display, or LUD.Back / Home • Rotate control knob either direction to desired menu option. • Press control knob to activate selection.• Press the Back / Home button once to go back one menu, Press and hold for 2 seconds to go back to the home screenFRONT PANEL LED STATUS FIELD:The adjacent table defines the alarms and LED color code for the front panel display of a Phoenix II controller.Acronym Color Verbose DescriptionSYSOK Green System OK The absence of all alarms; Plant NormalFLOATGreenFloat ModeThe plant is charging the batteries at the configured float voltage. TCA Amber Total Current AlarmThis active state reflects a condition whereby the plant currentmeasurement exceeds the corresponding setpoint.EQL Amber Equalize (Boost) ModeThe plant is charging the batteries at the configured equalize (boost)voltage.TCOMP AmberTemperatureCompensationThis active state reflects the plant float voltage has been increased(low temp) or decreased (high temp) by a voltage determined by the TCOMP coefficient setting.TEMP Amber TemperatureThe ambient temperature is outside the band between low and hightemperature setpoints.BAT Amber Battery Temperature The battery temperature is above the high temperature setpoint.LMR Amber Limited Recharge The limited recharge alarm is active when the load exceeds a setpercentage of the rectifier current capacity of the plant during “normal”plant operation.DCA Amber Distribution Current Alarm This active state reflects a condition whereby a branch currentmeasurement exceeds the corresponding setpoint. The branch currentfeature must be enabled.PMN Amber Power MinorPower Minor is a summary of conditions that indicate a problem with the power plant that does not diminish its ability to provide power to the telecommunication load.RFA Amber Rectifier Fail AlarmA rectifier module is not capable of supplying current or has detectedan internal fault.PMJ Red Power MajorPower Major is a summary of conditions that indicate a problem with the power plant that diminishes its ability to provide power to the telecommunication load.RFAM Red Rectifier Fail MultipleMultiple rectifier modules are not capable of supplying current or havedetected an internal fault.PCR Red Power Critical Power Critical is a summary of conditions that indicate a problem withthe power plant that diminishes its ability to provide power to thetelecommunication load.HVSD (HHVA) Red High Voltage ShutdownThe plant has attempted to shutdown one or more rectifiers to isolatethe voltage source.CFA Red Converter Fail AlarmA converter module is not capable of supplying current or has detectedan internal fault.HVA Red High Voltage Alarm The plant float voltage is in excess of the HVA threshold. DFA Red Distribution Fuse Alarm A distribution fuse or battery fuse or circuit breaker is open. BOD Red Battery on Discharge The plant float voltage is lower than the BOD threshold. VLV (LLVA) Red Very Low Voltage The plant float voltage is lower than the Very Low Voltage threshold. Configurable Amber Configurable AmberThe following tables provide navigation instructions to common status screens, setpoints, and functions. All functions are completed by scrolling and depressing the control knob.VIEW ACTIVE ALARMSScroll to highlightAlarmDepress controlknobScroll to view all present alarms27.00 VDC 1043 ADC 48.00 VDC 8 ADCMAIN MENUALARMMAJOR: ACTIVE MINOR: NO ACTIVE: 1 Battery on Discharge 1 of 1SET PLANT VOLTAGEScroll to highlight MAIN MENU Depress controlknobScroll to highlightCONFIGDepress controlknobScroll to highlightFLOATScroll to highlightFLOAT VOLTDepress controlknobScroll to highlightVDCRotate know until desired setpoint is reachedScroll toSAVEDepress control knobNew setpoint is displayedPLANT SET POINTSScroll to highlight MAIN MENU Depress controlknobScroll to highlightCONFIGDepress controlknobScroll to highlightFLOATScroll to highlightFLOAT SETPTSDepress controlknobScroll to highlight desired setpointto modify Depress controlknob27.00 VDC 1043 ADC 48.00 VDC 8 ADCMAIN MENUALARMMAIN MENUSTATUS ALARM HISTORY CONTROLCONFIG CONFIGFLOATSHUNT MON RECTIFIER CONVERTERCONFIG -FLOATFLOAT VOLT FLOAT SETPTSCONFIG -FLOAT --FLOAT VOLT27.24 VDC 27.00 NOWCONFIG -FLOAT --FLOAT VOLT27.24 VDC SAVE CANCELONFIG -FLOAT --FLOAT VOLT27.24 VDC27.00 VDC 1043 ADC 48.00 VDC 8 ADCMAIN MENUALARMMAIN MENUSTATUS ALARM HISTORY CONTROLCONFIG CONFIGFLOATSHUNT MON RECTIFIER CONVERTERCONFIG -FLOATFLOAT VOLT FLOAT SETPTSCONFIG -FLOAT --FLOAT SETPTS HVSD HV BOD VLVALARM EXTENSION TESTScroll to highlight MAIN MENU Depress controlknobScroll to highlightCONTROLDepress controlknobScroll to highlight RELAY TESTScroll down to show “test off” blinkingScroll to relay tobe testedScroll to Save to Enable Relay Depress controlKnobFrom TEST OFF scroll to off or continue scrolling to next relay to be tested27.00 VDC 1043 ADC 48.00 VDC 8 ADCMAIN MENUALARMCONTROLCLR HIS CLR STAT LOGRELAY TEST DISCONNECTCONTROL -RELAY TESTTEST OFFTEST OFFCONTROL -RELAY TESTRELAY 1TEST OFF NowCONTROL -RELAY TESTRELAY 1SAVECancelCONTROL -RELAY TESTTEST OFFMAIN MENUSTATUS ALARM HISTORY CONTROL CONFIG1. Navigate through the controller to ensure the unit is set to DHCP SERVER (CONFIG,/NETWORK/DHCP, selectSERVER) (This is the factory default configuration) 2. Verify that the computer that is being used to connect to the Phoenix II controller is set to client mode. 3. Connect the PC to the Power System’s RJ45 connection using a CAT5 (or better) cable.4. Input the Phoenix II Factory default IP address 192.168.1.1 in the command line of a standard web browser.5. System Status page appears. Factory Default User Login is 3333.。
