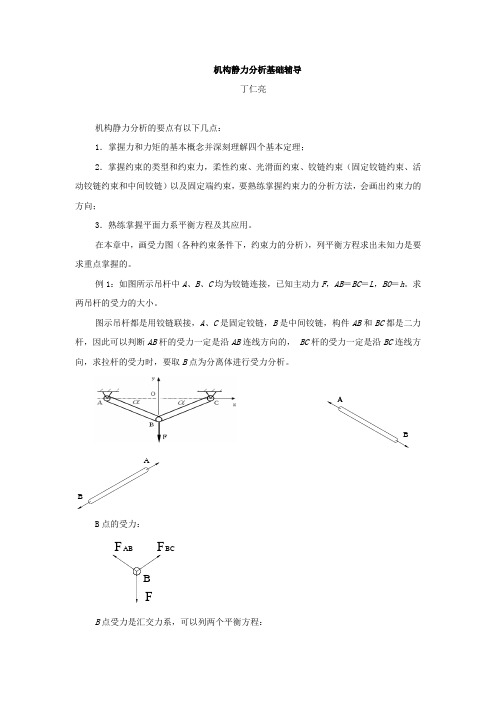

机构静力分析基础辅导
丁仁亮
机构静力分析的要点有以下几点：
1．掌握力和力矩的基本概念并深刻理解四个基本定理；
2．掌握约束的类型和约束力，柔性约束、光滑面约束、铰链约束（固定铰链约束、活动铰链约束和中间铰链）以及固定端约束，要熟练掌握约束力的分析方法，会画出约束力的方向；
3．熟练掌握平面力系平衡方程及其应用。
在本章中，画受力图（各种约束条件下，约束力的分析），列平衡方程求出未知力是要求重点掌握的。
例1：如图所示吊杆中A、B、C均为铰链连接，已知主动力F，AB＝BC＝L，BO＝h。
求两吊杆的受力的大小。
图示吊杆都是用铰链联接，A、C是固定铰链，B是中间铰链，构件AB和BC都是二力杆，因此可以判断AB杆的受力一定是沿AB连线方向的，BC杆的受力一定是沿BC连线方向，求拉杆的受力时，要取B点为分离体进行受力分析。
B点受力是汇交力系，可以列两个平衡方程：
∑X ＝0 F BC cos α－F AB cos α＝0 F BC ＝F AB
∑Y ＝0 2 F AB sin α－F ＝0 αsin 2F F AB = 注意：在进行受力分析时，一定要注意所求的问题，根据所求的问题取分离体，再分析分离体的受力。
例2：求图示梁支座的约束反力。
已知：F ＝2kN 。
取梁为分离体，两端都是铰链联接，A 端是固定铰链支座，B 端是活动支座，
梁的受力图如下：
用三个平衡方程求出未知力F A X 、F A Y 、F B ，请同学自行完成。
