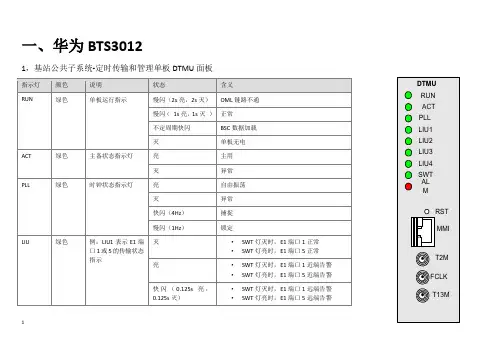

一、华为BTS30121,基站公共子系统-定时传输和管理单板DTMU面板1232,载波子系统-双密度收发信单元DTRU 指示灯53,射频前端子系统-双密度双双工单元DDPUANTB674,射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS(CTT4000)1.单板介绍MPU板:模块处理机板,每模块配置两块,并行处理方式。
内置16K×16K大型数字交换网络,256方会议资源,64套DTMF资源,个性化语音32种,信号音64种,并为本模块提供全系统同步的各种时钟和时序;完成模块内和模块间的网络交换、呼叫处理和控制。
8●CLK板:时钟板,为系统内各模块提供基准同步时钟源,每系统配置两块,时钟源完全同步,并行输出;每块时钟板设计有单独的电源,两块时钟板在物理上完全独立。
●ENT板:100M以太网板,每系统配置两块,并行运行;每板提供24个100M以太网接口。
每块以太网板设计有单独的电源,两块以太网板在物理上完全独立。
●PWR板:电源板,提供模块框系统所需的电源及铃流,每模块框配两块电源板,两板的直流电源工作于并联热供方式,铃流为热备份。
●DTU板:数字中继处理机板,可选热备份,每板两个A口,完成系统共线信令、NO.1 信令、NO.7信令的处理;●30B+D板:PRI接口板,可选热备份,每板两个A口,完成DSS1 信令的处理;●DDU板:2M触摸屏调度台接口板,每板两个A口,完成2M调度台接口信令等的处理●DSU板:数字用户信令处理机板,可选热备份,每板2/4个标准2B+D U接口,完成标准U口信令及调度台信令处理;●ALC为接口模块母板,每板提供8个接口模块槽位,可混插8种的不同模块;92.系统提供的接口模块种类如下:附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块(Z接口)•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块;•ZCT1M V4.2 磁石接口模块;•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块;•232M 子速率接口模块;•64KM 64K同向接口模块;•YD3M YD-3接口模块;•DC7M DC-7接口模块说明:1、2对应2B+D线的橙、白;4、5对应2B+D线的蓝、白。
