云南大学2009至2010学年上学期 物理学院物理系各专业2007级《微机原理》期末考试（闭卷）A 卷满分100分 考试时间120分钟 任课教师：陈永康、杨先楚 学院 专业 学号 姓名一、计算并填写结果：（除标明分数的题外，每空1.2分，共 30分）1、通常所说的CPU 一般包括 运算 器、 控制 器和寄存器组。
2、调用DOS 软件中断的要点是：首先根据要调用的功能确定子功能号并存入寄存器 AH 中，然后设置各个入口参数的寄存器，再通过 INT 21H 指令调用该DOS 中断功能，最后如果有出口参数的还要处理出口参数。
3、8086CPU 是一个16位的微处理器，具有 16 位数据总线，20位地址总线，可寻址空间为 1M 字节。
4、指令一般都由操作码和操作数来构成，指令MOV AL ，6[BX][DI]的源操作数的寻址方式 是 基址变址相对寻址 。
5、数制转换（小数部分保留位数：二进制8位，16进制2为，7进制3位）：[124.719]10=[ 1111100.10111000 ]2=[ 7C.B8 ]16=[ 235.5014 ]7 =[ 000100100100.011100011001 ]BCD6、八位二进制代码转换：[-104]10=[ 11101000 ]原=[ 10010111 ]反=[ 10011000 ]补 设（SS ）=4000H ，（DS ）=3E00H ，（ES ）=3800H ，（BP ）=0800H ，(SP)=010EH ，(AX)= 7AE4H ，（BX ）=2912H ，（DI ）=0003H ，BUF=0111H ，(4090EH)=0FH, (4090FH)=75H, (40910H)=93H, (40911H)=22H, 下列7-11题的各条指令都分别在此环境下执行，请在下列各小题的空格中填入执行结果：7、ADD AH, [BP+BUF] ；(AH)= 9C H8、SHR BYTE PTR [BX-DI]，1 ； CF= 1 ，(4090FH)= 3A H 9、POP AX ；（SP ）= 0110 H12、模拟运算器，用一字节补码加法实现十进制数-67-79=？的计算。
微型计算机原理与接口技术综合测试题一一、单项选择题(下面题只有一个答案是正确的，选择正确答案填入空白处)1．8086CPU 通过（ 1 ）控制线来区分是存储器访问，还是I/O 访问，当CPU 执行IN AL,DX 指令时，该信号线为（2 ）电平。
（1）A. M/ B. C. ALE D. N/(2) A. 高 B. 低 C. ECL D. CMOS2．n+1 位有符号数x 的补码表示范围为（）。
A. －2n < x < 2nB. －2n ≤ x ≤ 2n -1C. －2n -1 ≤ x ≤ 2n-1D. －2n < x ≤ 2n3.若要使寄存器AL 中的高4 位不变，低4 位为0，所用指令为（）。
A. AND AL, 0FHB. AND AL, 0FOHC. OR AL, 0FHD. OR AL 0FOH4．下列MOV 指令中，不正确的指令是（）。
A. MOV AX, BXB. MOV AX, [BX]C. MOV AX, CXD. MOV AX, [CX]5.中断指令INT 17H 的中断服务程序的入口地址放在中断向量表地址（）开始的4 个存贮单元内。
A. 00017HB. 00068HC. 0005CHD. 0005EH6.条件转移指令JNE 的条件是（）。
A.CF=0B. CF=1C. ZF=0D. ZF=17.在8086/8088 CPU 中，一个最基本的总线读写周期由（1 ）时钟周期(T 状态)组成，在T1 状态，CPU 往总线上发（2 ）信息。
⑴ A. 1 个 B. 2 个 C. 4 个 D. 6 个⑵A. 数据 B . 地址 C. 状态 D. 其它8.8086 有两种工作模式, 最小模式的特点是（1 ）,最大模式的特点是（2 ）。
⑴A. CPU 提供全部控制信号 B. 由编程进行模式设定C. 不需要8286 收发器D. 需要总线控制器8288⑵A. M/ 引脚可直接引用 B. 由编程进行模式设定C. 需要总线控制器8288D. 适用于单一处理机系统9.在8086 微机系统的RAM 存储单元器0000H:002CH 开始依次存放23H，0FFH，00H，和0F0H 四个字节，该向量对应的中断号是( )。
一、填空题1．十进制数11.375转换为二进制数为______；二进制数1101101转换为十进制数为______。
2．二进制数110111100101。
1011转换为十六进制数为______。
3．二进制数1001011.1转换为十进制数为______。
4．用MOS器件构成的RAM可分为SRAM_和_DRAM__。
5．A=—113D，则［A]补=__________.10001111B6.已知BX=1234H，BP=5678H，SI=1357H，DS=0925H,SS=0468H，CS=4B10H，则指令MOV CL，SS：[SI+50H]中源操作数的寻址方式为_寄存器相对寻址_，存储器操作数的有效地址_13A7H_,实际地址05A27H.7．对于ADD AL，BL指令,当AX=8573H，BX=8032H时,指令执行后标志位OF=__1___，CF=_0____。
8。
变量具有段属性、偏移量属性和类型属性.9．汇编语言程序的语句可分为两大类:指令性语句和指示性语句。
10．A=-71,则［A］补=______。
11。
设一个主存容量为320K，若要访问该主存,其地址码至少__19__位；其最大的主存地址为_4003FH_.12．8088CPU中指示栈顶的寄存器是_SP_，指示指令执行顺序的寄存器是_IP_。
13．中断处理过程分为中断请求、_中断源识别_（或中断判优)、_中断响应_、中断服务和中断返回。
14．A=+0110101，B=—0110101,[A+B］补=______.15。
从CPU的NMI引脚产生的中断叫做非屏蔽中断，它的响应不受IF标志___的影响。
16．由INT指令引起的中断称可屏蔽中断，由CPU外部引起的中断称外部中断（或硬件中断）。
17．两片8259级联共可管理_________级中断，若从片连接在主片的IR2上,则从8259A的ICW3为___________.18．信息码为0110100,则奇校验码为__00110100__________。
一、填空题1．十进制数11。
375转换为二进制数为______;二进制数1101101转换为十进制数为______。
2．二进制数110111100101.1011转换为十六进制数为______.3．二进制数1001011。
1转换为十进制数为______。
4．用MOS器件构成的RAM可分为SRAM_和_DRAM__。
5．A=-113D，则[A]补=__________。
10001111B6。
已知BX=1234H,BP=5678H，SI=1357H,DS=0925H，SS=0468H,CS=4B10H，则指令MOV CL，SS:[SI+50H]中源操作数的寻址方式为_寄存器相对寻址_，存储器操作数的有效地址_13A7H_，实际地址05A27H。
7．对于ADD AL，BL指令,当AX=8573H,BX=8032H时，指令执行后标志位OF=__1___，CF=_0____。
8。
变量具有段属性、偏移量属性和类型属性.9．汇编语言程序的语句可分为两大类:指令性语句和指示性语句。
10．A=—71，则[A]补=______.11。
设一个主存容量为320K,若要访问该主存,其地址码至少__19__位；其最大的主存地址为_4003FH_.12．8088CPU中指示栈顶的寄存器是_SP_，指示指令执行顺序的寄存器是_IP_。
13．中断处理过程分为中断请求、_中断源识别_(或中断判优）、_中断响应_、中断服务和中断返回.14．A=+0110101，B=-0110101,[A+B］补=______。
15. 从CPU的NMI引脚产生的中断叫做非屏蔽中断，它的响应不受IF标志___的影响. 16．由INT指令引起的中断称可屏蔽中断，由CPU外部引起的中断称外部中断(或硬件中断)。
17．两片8259级联共可管理_________级中断,若从片连接在主片的IR2上，则从8259A的ICW3为___________。
18．信息码为0110100,则奇校验码为__00110100__________。
2009----2010学年第一学期期末试题A卷踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。
课程名称微机原理及应用使用专业_机械制造及其自动化班级_______________ 姓名____________ 学号__________一．填空题（共20分）(1).M CS-51系列单片机的硬件由哪几部分组成：_________、_________、__________。
(2).8051单片机中有个中断源，8051共有级中断，在同一级别中，自然优先级最高的是。
(3).一个字节是由______位二进制数组成，十六进制数0FCH的二进制数形式为____________B。
(4).十六进制数85H的二进制原码是______ ，反码是______，补码是______。
十进制数3200转换成十六进制数是______ H。
(5).8051具有7种寻址方式，MOVC A，@A+DPTR是______寻址，MOV C，08H使用了______寻址，MOV A，@R0使用______寻址，JC 78H使用相对寻址。
(6).8051的一个机器周期由12个晶振周期组成。
设单片机晶振频率为6MHZ，则一个机器周期为______μs。
(7).8051单片机的内部数据存储器共有字节空间，其中00H~1FH是工作寄存器组区，是位寻址区，是用户数据区。
(8).假设RS0=0 RS1=1 ，则R3寄存器的地址是______。
- 1 -二．选择题（共10小题，每小题2分，共20分）：1..若不使用MCS-51片内程序存储器则哪个引脚必须接地. （）A. EA管脚B. XTAL1C. VCCD. P3.32.对程序存储器的读操作，只能使用（）A. MOV指令B. PUSH指令C. MOVX指令D. MOVC指令3.下列指令正确的的是（）A. MOV SP,#0FFHB. PUSH AC. MOV A, #1234HD. SUBB R1,#09H4.下列指令不能将A清零的是（）A. MOV A, #00HB. CLR AC. ORL A, #00HD. XRL A, A5.提高单片机的晶振频率，则机器周期（）A. 不变B. 变长C. 变短D. 不定6.执行PUSH ACC指令，MCS-51完成的操作是（）A.（ACC）→（SP）SP-1→SPB. SP+1→SP （ACC）→（SP）C. SP-1 →SP （ACC）→(SP)D. （ACC）→（SP）SP+1→SP7.8051执行MOV A，#0AH后，PSW的哪一位被置1 （）A. ACB. F0C. OVD. P8.设累加器A的内容为0C9 H，寄存器R2的内容为54H，CY=1，执行指令SUBB A，R2 后结果为：（）A.（A）=74HB.（R2）=74HC.（A）=75HD. （R2）=75H9.设（A）=0F3 H，（R0）=0AA H，执行指令ANL A，R0后，结果（）A.（A）=82HB. （A）=A2HC.（R0）=82D.（R0）=6CH10.如果定时器工作在方式3，TH0计数溢出的中断请求标志是（）A. TR0B. ET0C. TF0D. TR1- 2 -三．程序运行分析与译码:1. 分析如下程序段，试着模拟运行分析执行到断点处（断点处指令未执行）寄存器A.R1、R2取值填入表格？（提示：表格可能有多余行）（10分）MOV R2, #02MOV SP, #30HMOV A, #10HMOV R1, #00LOOP: INC R1ADD A, R1 ;;此处为断点观察A和R1、R2值PUSH ACCDJNZ R2, LOOP ;;POP 40HSJMP $2. 指令译码:并分析R0所指向地址的数据是______ ，3FH单元所存的数据是______。
第一章概述1、微型计算机的性能指标：速度，存储器容量第二章计算机中的数制和编码1、在计算机内部所有信息只能用“0”和“1”这两个状态表示，因此计算机内部的“数”也都是用多个0和1组成的位串来表示的。
按不同的格式构成的位组合状态就形成了不同的数制。
2、字长：把8位二进制数称为字节，把16位二进制数称为字，把32位二进制数称为双字。
3、机器数：数值连同符号数码“0”或“1”一起作为一个数就是机器数，而它的数值连同符号“+”或“-”称为机器数的真值。
4、原码：设机器的字长为n，则原码的定义：[X]={X 0≤X≤2n−12n−1−X −(2n−1−1)≤X≤0反码：[X]={X 0≤X≤2n−1(2n−1)−|X| −(2n−1−1)≤X≤0反码和原码的区别：原码符号位不变，其他的位加1补码：[X]={X 0≤X≤2n−1 (2n)+|X| −(2n−1−1)≤X≤0正数的补码和原码相同，负数的补码为其反码在最低位加一-128的补码按定义做：[-128]补=10000000B对于十进制负数：若字长为n=8，其补码为256+X，字长为n=16，补码为65536+X 对于十六进制负数：若字长n=8,其补码为100H+X，若字长为n=16，补码为10000H+X5、补码的运算双高位法：OV=Cs+Cp,用来判是否溢出，Cs为加减运算中最高位（符号位）的进位值，Cp为加减运算中最高数值位的进位值。
如果OV=1，则溢出。
直接观察法：当正加正为负，或反之，则溢出。
6、ASCII码0~9为30~39，A到Z为41~5A，a~z为61~7A，Blank(space)为20，小数点为2E，换行LF为0A,回车CR为0D7位ASCII码的最高位为逻辑“0”，常用奇偶校验位，用来检测存储和传送过程中是否发生错误。
偶校验中，每个代码的二进制的形式中应有偶数个1.7、汉字输入编码分为：数字编码，拼音码，字形编码。
汉字编码分为：汉字的输入编码，汉字内码，汉字自模码第三章微型计算机的系统结构1、硬件的组成及其功能：硬件由三个基本模块——微处理器模块，存贮器模块，I/O模块及连接这三个模块的总线构成。
同济大学课程考核试卷（A卷）- 答案2009—2010学年第一学期课号：100202 课名：微机原理及接口技术（双语）考试考查：考试此卷选为：期中考试( )、期终考试( ■ )、重考( )试卷年级专业学号姓名得分一、简答题（30分，每题5分）1.Choose five different instructions to accomplish AL=0.解：答案不唯一，参考答案如下MOV AL, 0AND AL, 0SUB AL, ALXOR AL, ALSHL AL, 8pare the difference between AND and TEST instruction.解：AND指令会影响目的寄存器内容，而TEST不影响目的寄存器的内容。
3.已知AX=3024H, BX=0A010H，执行以下CMP AX, BX指令后，试分析标志位S,C,O,Z的值，并指出AX的值。
解：CMP指令运行后，AX内容不受影响，仍为3024H。
正数减去负数后其结果为负数（9014H），因此O=1。
高位有借位，因此C=1。
显然，S=1，Z=0。
4.What condition does a logic 1 (high level) on the 8086 ALE pin indicate.解：ALE为1（高电位）时表明总线上地址数据有效，即AD0-AD15地址数据复用线上是有效的地址数据，而A16-A19状态地址复用线上是有效的地址数据。
该信号用于通知外部锁存器进行地址数据分离。
5.当INT 22H指令运行时，请给出中断向量表中该中断对应的物理位置。
（假设采用8086 CPU系统）解：已知中断向量号为22H，故在中断向量表中所处的位置为22H×4=88H。
因为8086系统的中端向量表位于内存的最低端，故该中断向量在地址范围为00088H-0008BH。
6.简要说明中断处理的流程。
解：流程如下：(1)将标志寄存器内容压栈；(2)将标志寄存器的TF和IF标志清零；(3)将CS寄存器内容压栈；(4)将IP寄存器内容压栈；(5)根据中断向量号查询中断向量表，获取中断服务程序的段地址和偏移地址，分别装入CS和IP；(6)执行中断服务程序；(7)执行到IRET/IRETD时，从堆栈中弹出IP和CS；(8)从堆栈重弹出标志数据到标志寄存器。

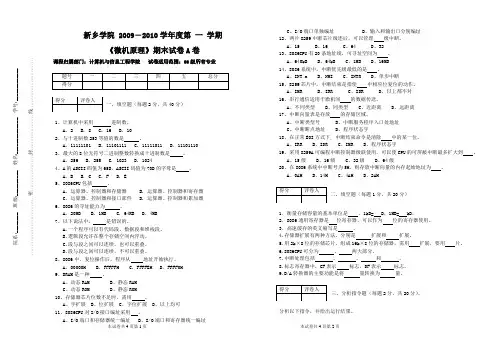

新乡学院 2009―2010学年度第 一 学期《微机原理》期末试卷A 卷课程归属部门：计算机与信息工程学院 试卷适用范围：08级所有专业1、计算机中采用 进制数。
A. 2B. 8C. 16D. 102、与十进制数253等值的数是 。
A. 11111101B. 11101111C. 11111011D. 11101110 3、最大的8位无符号二进制整数转换成十进制数是 。
A. 256B. 255C. 1023D. 10244、A 的ASCII 码值为65D，ASCII 码值为70D 的字母是 。
A. BB. CC. FD. E 5、8086CPU 包括 。
A. 运算器、控制器和存储器B. 运算器、控制器和寄存器C. 运算器、控制器和接口部件D. 运算器、控制器和累加器 6、8086的寻址能力为 。
A. 20MBB. 1MBC. 64KBD. 4MB 7、以下说法中， 是错误的。
A.一个程序可以有代码段、数据段和堆栈段。
B.逻辑段允许在整个存储空间内浮动。
C.段与段之间可以连续，也可以重叠。
D.段与段之间可以连续，不可以重叠。
8、8086中，复位操作后，程序从 地址开始执行。
A. 00000HB. FFFFFHC. FFFFEHD. FFFF0H 9、DRAM 是一种 。
A 、动态RAMB 、静态RAMC 、动态ROMD 、静态ROM10、存储器芯片位数不足时，需用 。
A 、字扩展B 、位扩展C 、字位扩展D 、以上均可 11、8086CPU 对I/O 接口编址采用 。
A 、I/O 端口和存储器统一编址B 、I/O 端口和寄存器统一编址C 、I/O 端口单独编址D 、输入和输出口分别编址 12、两片8259中断芯片级连后，可以管理 级中断。
A 、15B 、16C 、64D 、32 13、8086CPU 有20条地址线，可寻址空间为 。
A 、640kB B 、64kBC 、1MBD 、16MB 14、8086系统中，中断优先级最低的是 。
第一章概述1、微型计算机的性能指标：速度，存储器容量第二章计算机中的数制和编码1、在计算机内部所有信息只能用“0”和“1”这两个状态表示，因此计算机内部的“数”也都是用多个0和1组成的位串来表示的。
按不同的格式构成的位组合状态就形成了不同的数制。
2、字长：把8位二进制数称为字节，把16位二进制数称为字，把32位二进制数称为双字。
3、机器数：数值连同符号数码“0”或“1”一起作为一个数就是机器数，而它的数值连同符号“+”或“-”称为机器数的真值。
4、原码：设机器的字长为n，则原码的定义：[X]=反码：[X]=反码和原码的区别：原码符号位不变，其他的位加1补码：[X]=正数的补码和原码相同，负数的补码为其反码在最低位加一 -128的补码按定义做：[-128]补=10000000B对于十进制负数：若字长为8，其补码为256，字长为16，补码为65536对于十六进制负数：若字长8,其补码为100，若字长为16，补码为100005、补码的运算双高位法：,用来判是否溢出，为加减运算中最高位（符号位）的进位值，为加减运算中最高数值位的进位值。
如果1，则溢出。
直接观察法：当正加正为负，或反之，则溢出。
6、码0~9为30~39，A到Z为41~5A，为61~7A，()为20，小数点为2E，换行为0A,回车为0D7位码的最高位为逻辑“0”，常用奇偶校验位，用来检测存储和传送过程中是否发生错误。
偶校验中，每个代码的二进制的形式中应有偶数个1.7、汉字输入编码分为：数字编码，拼音码，字形编码。
汉字编码分为：汉字的输入编码，汉字内码，汉字自模码第三章微型计算机的系统结构1、硬件的组成及其功能：硬件由三个基本模块——微处理器模块，存贮器模块，模块及连接这三个模块的总线构成。
微处理器是微型计算机运算和控制的中心，包括运算器，控制器和存储器。
他可以进行运算，逻辑判断和分析，并协调计算各个部分工作。
存储器主要是指微机的内存或主存储器，主要用来存放当前正在使用或经常使用的程序和数据。
若8255A 的系统基地址为2F9H ，且各端口都是奇地址，则8255A 的3个端口和控制寄存器的地址各是多少？已知CPU 的系统总线为A0~A9,D15～D0，M/IO, /IOR, /IOW, RESET,试画出8255A 的地址译码电路及它与CPU 系统总线的连接图。
（3）要求A 口工作在方式0输出，B 口工作在方式0输入，C 口稿4位输入低4位输出，写出程序A 口：2F9HB 口：2FBHC 口：2FDH 控制寄存器：2FFH(3) MOV AL,10001010B OUT 2FFH,AL设8253的通道0----2和控制口的地址分别为300H 、302H 、304H 、306H ，定义通道0工作在方式3，CLK0=2MHz ，使编写初始化程序，并画出硬件连接图。
要求通道0输出1.5KHz 的方波，通道1用通道0的输出作计数脉冲，输出频率为300Hz 的序列负脉冲。
通道2每秒钟向CPU 发50次中断请求。
解：（1）通道0输出1.5KHz 的方波，应工作在方式3，2MHz/1.5K Hz=1333，则可得通道0的定时初值为1333=535H 。
（2）通道1用通道0的输出作计数脉冲，输出频率为300Hz 的序列负脉冲，应工作在方式2，通道1的定时初值=1.5K Hz /300Hz =5。
（3）通道2每秒钟向CPU 发50次中断请求，可工作在方式2（或方式3），以2MHz 信号作计数脉冲，通道2的定时初值=2MHz /50Hz=40000=9C40H 。
硬件连结图如下图所示。
253的初始化程序：；通道0初始化程序 MOV DX ，306H MOV AL ，00110110B OUT DX ， AL MOV DX ，300HMOV AX, 535HOUT DX ， ALMOV AL, AHOUT DX ， AL；通道1初始化程序MOV DX ，306HMOV AL ，01010100B OUT DX ， AL MOV DX ，302H MOV AL,05H OUT DX ，AL；通道2初始化程序 MOV DX ，306HMOV AL, 10110100B OUT DX ，ALMOV DX ，304HMOV AX ，9C40HOUT DX ，AL MOV AL, AH OUT DX ， AL 1.（-35）10的补码是10111012.8086CPU 由BIU 和EU 两部分组成，其中取指令由BIU 完成，执行指令由ＥＵ完成3.指令ＭＯＶ ＡＸ，［ｂＸ］中目的操作数的寻址方式是寄存器间接寻址，源操作数的寻址方式寄存器间接寻址4.用２Ｋｘ８位的ＰＡＭ芯片组成３２Ｋ字节的存储器，共需１６片，片内地址译码需要11条地址总线，至少需要4条地址线产生的片选信号5.用比较指令来判断两个事故是否相等，应根据 ＺＦ 标志位的状态来判断6.设异步串行帧格式为１个起始位７个数据位，１个校验位１个停止位，每秒传送１２０个字符，则传输波特率为１２００， 若传送字符６（３６Ｈ），采取奇校验方式，校验位应１7.８０８６ＣＰＵ采取地址分段发管理存储器，若已知当前（ＣＳ）＝３３００Ｈ，（ＩＰ）＝１０００Ｈ，则将要执行的指令所在的存储器物理地址位３４０００Ｈ8.８０８６中指令指针寄存器是ＩＰ9.堆栈的工作方式是后进先出10.并行输出接口必须具备锁存11.８２５３工作方式中，应用ＧＡＴＥ上升沿触发的是方式０12.２片８２５９Ａ级联时，可以想外设提供硬件中断请求输入最多的为１５级13.微型计算机硬件组成包括ＣＰＵ，存储器，输入输出接口电路，和总线14.Ａｄｃ０８０９转换器完成的功能及其转换的位数分别为摸数转换８位。
同济大学课程考核试卷（A卷）- 答案2009—2010学年第一学期课号：100202 课名：微机原理及接口技术（双语）考试考查：考试此卷选为：期中考试( )、期终考试( ■ )、重考( )试卷年级专业学号姓名得分一、简答题（30分，每题5分）1.Choose five different instructions to accomplish AL=0.解：答案不唯一，参考答案如下MOV AL, 0AND AL, 0SUB AL, ALXOR AL, ALSHL AL, 8pare the difference between AND and TEST instruction.解：AND指令会影响目的寄存器内容，而TEST不影响目的寄存器的内容。
3.已知AX=3024H, BX=0A010H，执行以下CMP AX, BX指令后，试分析标志位S,C,O,Z的值，并指出AX的值。
解：CMP指令运行后，AX内容不受影响，仍为3024H。
正数减去负数后其结果为负数（9014H），因此O=1。
高位有借位，因此C=1。
显然，S=1，Z=0。
4.What condition does a logic 1 (high level) on the 8086 ALE pin indicate.解：ALE为1（高电位）时表明总线上地址数据有效，即AD0-AD15地址数据复用线上是有效的地址数据，而A16-A19状态地址复用线上是有效的地址数据。
该信号用于通知外部锁存器进行地址数据分离。
5.当INT 22H指令运行时，请给出中断向量表中该中断对应的物理位置。
（假设采用8086 CPU系统）解：已知中断向量号为22H，故在中断向量表中所处的位置为22H×4=88H。
因为8086系统的中端向量表位于内存的最低端，故该中断向量在地址范围为00088H-0008BH。
6.简要说明中断处理的流程。
解：流程如下：(1)将标志寄存器内容压栈；(2)将标志寄存器的TF和IF标志清零；(3)将CS寄存器内容压栈；(4)将IP寄存器内容压栈；(5)根据中断向量号查询中断向量表，获取中断服务程序的段地址和偏移地址，分别装入CS和IP；(6)执行中断服务程序；(7)执行到IRET/IRETD时，从堆栈中弹出IP和CS；(8)从堆栈重弹出标志数据到标志寄存器。
同济大学课程考核试卷（B卷）- 答案2009—2010学年第一学期课号：100202 课名：微机原理及接口技术（双语）考试考查：考试此卷选为：期中考试( )、期终考试( ■ )、重考( )试卷年级专业学号姓名得分一、简答题（35分，每题5分）1.In the real mode of 8086, show the starting and ending address of each segment locatedby the following segment register value.(1)4500H(2)0CE00H解：(1)Starting Address：45000H，Ending Address：54FFFH(2)Starting Address：0CE000H，Ending Address：0DDFFFH2.已知AX=14C6H, BX=80DCH，执行以下程序后，试问。
ADD AX, BXJNO PROG1JNC PROG2JNS PROG3JMP PROG4(1)分析标志位S,C,O,Z的取值情况。
(2)指出程序将转向哪个标号?解：(1)S=1,C=0,O=0,Z=0。
(2)PROG13.How many address inputs and data inputs does the 32K×8bit DRAM device contain?解：因为32K=215，因此，Address Inputs的数目为15而数据宽度为8bit，故Data Inputs的数目为84.Contrast a memory-mapped I/O system with an isolated I/O system.解：(P211)(1)内存映射I/O系统a)地址空间与存储器重叠；b)不使用专门的In/Out指令；c)采用相同的I/O访问和内存访问寻址方式，但对I/O访问很慢。
(2)独立I/O系统d)地址空间不与存储器重叠；e)需要专门的In/Out指令，且只能通过AL, AX, EAX寄存器进行数据交换；f)内存访问寻址方式采用20位地址寻址，而I/O寻址最多16位地址。
一、填空题1．十进制数11.375转换为二进制数为______；二进制数1101101转换为十进制数为______。
2．二进制数110111100101.1011转换为十六进制数为______。
3．二进制数1001011.1转换为十进制数为______。
4．用MOS器件构成的RAM可分为SRAM_和_DRAM__。
5．A=-113D,则[A]补=__________。
10001111B6.已知BX=1234H,BP=5678H,SI=1357H,DS=0925H,SS=0468H,CS=4B10H，则指令MOV CL,SS:[SI+50H]中源操作数的寻址方式为_寄存器相对寻址_，存储器操作数的有效地址_13A7H_，实际地址05A27H。
7．对于ADD AL,BL指令,当AX=8573H，BX=8032H时,指令执行后标志位OF=__1___，CF=_0____。
8.变量具有段属性、偏移量属性和类型属性。
9．汇编语言程序的语句可分为两大类：指令性语句和指示性语句。
10．A=-71，则[A]补=______。
11.设一个主存容量为320K，若要访问该主存，其地址码至少__19__位；其最大的主存地址为_4003FH_。
12．8088CPU中指示栈顶的寄存器是_SP_，指示指令执行顺序的寄存器是_IP_。
13．中断处理过程分为中断请求、_中断源识别_（或中断判优）、_中断响应_、中断服务和中断返回。
14．A=+0110101,B=-0110101,[A+B]补=______。
15. 从CPU的NMI引脚产生的中断叫做非屏蔽中断，它的响应不受IF标志___的影响。
16．由INT指令引起的中断称可屏蔽中断,由CPU外部引起的中断称外部中断（或硬件中断）。
17．两片8259级联共可管理_________级中断，若从片连接在主片的IR2上，则从8259A 的ICW3为___________。
18．信息码为0110100，则奇校验码为__00110100__________。
一、填空题１．十进制数11。
375转换为二进制数为___＿__；二进制数11０1101转换为十进制数为＿＿＿_＿_。
２.二进制数1101１1１00１01。
1０11转换为十六进制数为____＿_.３．二进制数１0０１０1１.1转换为十进制数为＿_＿＿＿_。
４.用MOS器件构成的RAM可分为SＲAM＿和_ＤRAM__。
５．A=—113D,则[A]补＝________＿＿。
1000１111B6.已知BＸ=1234H,BP=5６78Ｈ，SI=1357H,DS=0925H，SS=0468H,ＣS=4Ｂ10Ｈ,则指令ＭOＶCL，SS:[ＳI+５0H]中源操作数的寻址方式为_寄存器相对寻址_,存储器操作数的有效地址_１3A７H＿,实际地址05A27Ｈ。
７.对于ADＤAL,BL指令，当ＡＸ=85７3H，BX＝803２H时，指令执行后标志位OＦ=__1＿__,CF=_0_＿__．8。
变量具有段属性、偏移量属性和类型属性。
9．汇编语言程序的语句可分为两大类:指令性语句和指示性语句。
10.A=-7１，则[Ａ]补＝__＿___。
1１.设一个主存容量为32０K，若要访问该主存,其地址码至少__19__位；其最大的主存地址为_4００3FH_。
1２.8０88CPU中指示栈顶的寄存器是_SP_,指示指令执行顺序的寄存器是_IP＿。
13．中断处理过程分为中断请求、＿中断源识别＿(或中断判优）、_中断响应_、中断服务和中断返回.１４.A=+01101０１,Ｂ=-0110101,［A+Ｂ］补=_＿____。
15。
从CPU的NMI引脚产生的中断叫做非屏蔽中断,它的响应不受IF标志___的影响。
16.由IＮT指令引起的中断称可屏蔽中断,由CPU外部引起的中断称外部中断（或硬件中断)。
17．两片82５9级联共可管理_＿____＿__级中断，若从片连接在主片的IＲ2上,则从８２５９Ａ的ICＷ3为＿_____＿____。
１8.信息码为011０100，则奇校验码为__00１10１０0_______＿__。
