航空电子设备 第三章罗盘系统

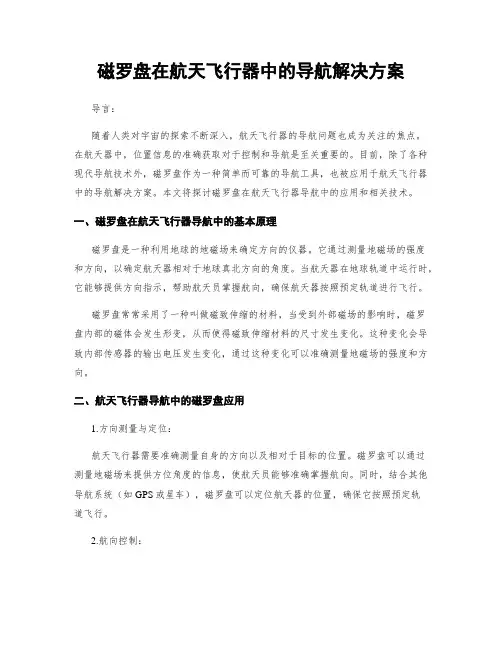

磁罗盘在航天飞行器中的导航解决方案导言：随着人类对宇宙的探索不断深入，航天飞行器的导航问题也成为关注的焦点。

在航天器中，位置信息的准确获取对于控制和导航是至关重要的。

目前，除了各种现代导航技术外，磁罗盘作为一种简单而可靠的导航工具，也被应用于航天飞行器中的导航解决方案。

本文将探讨磁罗盘在航天飞行器导航中的应用和相关技术。

一、磁罗盘在航天飞行器导航中的基本原理磁罗盘是一种利用地球的地磁场来确定方向的仪器。

它通过测量地磁场的强度和方向，以确定航天器相对于地球真北方向的角度。

当航天器在地球轨道中运行时，它能够提供方向指示，帮助航天员掌握航向，确保航天器按照预定轨道进行飞行。

磁罗盘常常采用了一种叫做磁致伸缩的材料，当受到外部磁场的影响时，磁罗盘内部的磁体会发生形变，从而使得磁致伸缩材料的尺寸发生变化。

这种变化会导致内部传感器的输出电压发生变化，通过这种变化可以准确测量地磁场的强度和方向。

二、航天飞行器导航中的磁罗盘应用1.方向测量与定位：航天飞行器需要准确测量自身的方向以及相对于目标的位置。

磁罗盘可以通过测量地磁场来提供方位角度的信息，使航天员能够准确掌握航向。

同时，结合其他导航系统（如GPS或星车），磁罗盘可以定位航天器的位置，确保它按照预定轨道飞行。

2.航向控制：磁罗盘在航向控制中起着至关重要的作用。

通过实时检测航向的偏差并通过调整航向控制系统来实时纠正，磁罗盘可以确保航天飞行器按照预定航向进行飞行。

这对于长期飞行任务和航天器的姿态稳定至关重要。

3.跟踪和测量轨道参数：磁罗盘还可以用于跟踪航天器在轨道上的位置，并测量一些关键的轨道参数，如倾角和偏斜角。

这些参数对于任何航天任务的成功实施都是至关重要的。

三、航天飞行器导航中的磁罗盘技术挑战尽管磁罗盘作为一种简单可靠的导航工具被广泛应用于航天飞行器，但在实际应用中仍然面临一些技术挑战。

1.信噪比问题：航天飞行器通常在复杂的电磁环境中工作，这可能会导致磁致伸缩材料受到附加的外界磁场干扰，进而影响磁罗盘的测量精度。

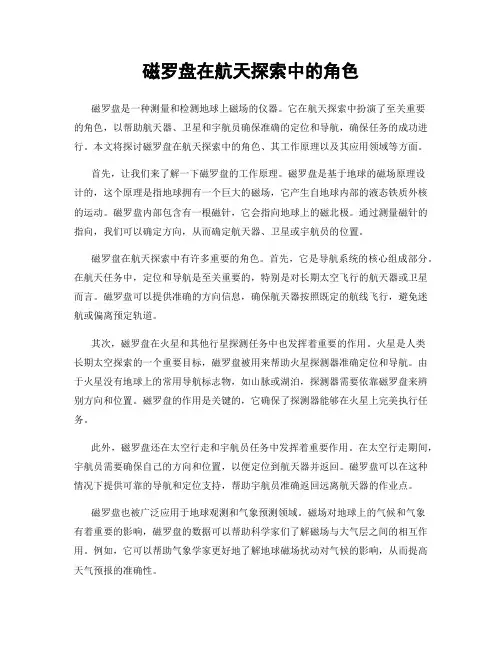

磁罗盘在航天探索中的角色磁罗盘是一种测量和检测地球上磁场的仪器。

它在航天探索中扮演了至关重要的角色，以帮助航天器、卫星和宇航员确保准确的定位和导航，确保任务的成功进行。

本文将探讨磁罗盘在航天探索中的角色、其工作原理以及其应用领域等方面。

首先，让我们来了解一下磁罗盘的工作原理。

磁罗盘是基于地球的磁场原理设计的，这个原理是指地球拥有一个巨大的磁场，它产生自地球内部的液态铁质外核的运动。

磁罗盘内部包含有一根磁针，它会指向地球上的磁北极。

通过测量磁针的指向，我们可以确定方向，从而确定航天器、卫星或宇航员的位置。

磁罗盘在航天探索中有许多重要的角色。

首先，它是导航系统的核心组成部分。

在航天任务中，定位和导航是至关重要的，特别是对长期太空飞行的航天器或卫星而言。

磁罗盘可以提供准确的方向信息，确保航天器按照既定的航线飞行，避免迷航或偏离预定轨道。

其次，磁罗盘在火星和其他行星探测任务中也发挥着重要的作用。

火星是人类长期太空探索的一个重要目标，磁罗盘被用来帮助火星探测器准确定位和导航。

由于火星没有地球上的常用导航标志物，如山脉或湖泊，探测器需要依靠磁罗盘来辨别方向和位置。

磁罗盘的作用是关键的，它确保了探测器能够在火星上完美执行任务。

此外，磁罗盘还在太空行走和宇航员任务中发挥着重要作用。

在太空行走期间，宇航员需要确保自己的方向和位置，以便定位到航天器并返回。

磁罗盘可以在这种情况下提供可靠的导航和定位支持，帮助宇航员准确返回远离航天器的作业点。

磁罗盘也被广泛应用于地球观测和气象预测领域。

磁场对地球上的气候和气象有着重要的影响，磁罗盘的数据可以帮助科学家们了解磁场与大气层之间的相互作用。

例如，它可以帮助气象学家更好地了解地球磁场扰动对气候的影响，从而提高天气预报的准确性。

总结而言，磁罗盘在航天探索中扮演着至关重要的角色。

它是航天器、卫星和宇航员导航和定位系统的核心组成部分，确保任务能够顺利进行并实现预定的目标。

此外，磁罗盘还在火星和其他行星探测、太空行走、地球观测和气象预测等领域发挥着重要作用。

adf无线电罗盘原理ADF无线电罗盘原理一、引言ADF（Automatic Direction Finder）是一种利用无线电信号来确定飞机或船只方向的设备。

它是一种基于无线电信号接收和处理的导航设备，可以帮助飞行员或船长在飞行或航行中确定方向，提高导航精度和安全性。

二、无线电信号的接收和处理ADF的原理是通过接收地面无线电信号，利用接收到的信号来确定飞机或船只相对地面发射源的方位角。

具体来说，ADF接收到地面发射源发出的无线电信号后，经过信号放大和处理，将信号转化为方位角度数，然后显示在仪表盘上供飞行员或船长参考。

三、无线电信号的传播和接收无线电信号是通过空中传播的，它是一种电磁波，具有频率和波长。

当地面的无线电发射源发出信号后，信号会沿着地面或大气层传播，到达飞机或船只的接收天线。

接收天线将接收到的信号传输给ADF 设备进行处理。

四、方向的确定ADF设备通过接收到的信号来确定飞机或船只相对地面发射源的方向。

具体来说，ADF设备通过接收到的信号的相位差来计算方位角。

当飞机或船只正对着地面发射源时，两个接收天线接收到的信号相位一致，ADF设备显示的方位角为0度。

当飞机或船只偏离地面发射源时，两个接收天线接收到的信号相位差会发生变化，ADF设备会根据相位差计算出相应的方位角。

五、ADF设备的显示ADF设备通常以仪表盘的形式显示方位角。

仪表盘上有一个指针指示器，指示当前飞机或船只的方向。

指针会根据接收到的信号的相位差来旋转，从而指示出飞机或船只相对地面发射源的方位角。

飞行员或船长可以根据仪表盘上的方位角来判断当前的飞行或航行方向，以便进行导航和控制。

六、ADF的应用ADF广泛应用于航空和航海领域。

在航空领域，ADF是飞机导航系统的重要组成部分之一，可以帮助飞行员确定飞机的方向和位置，提高飞行的精确度和安全性。

在航海领域，ADF可以帮助船长确定船只的方向和位置，辅助航行和导航。

七、总结ADF无线电罗盘是一种基于无线电信号接收和处理的导航设备，可以帮助飞行员或船长确定飞机或船只的方向。

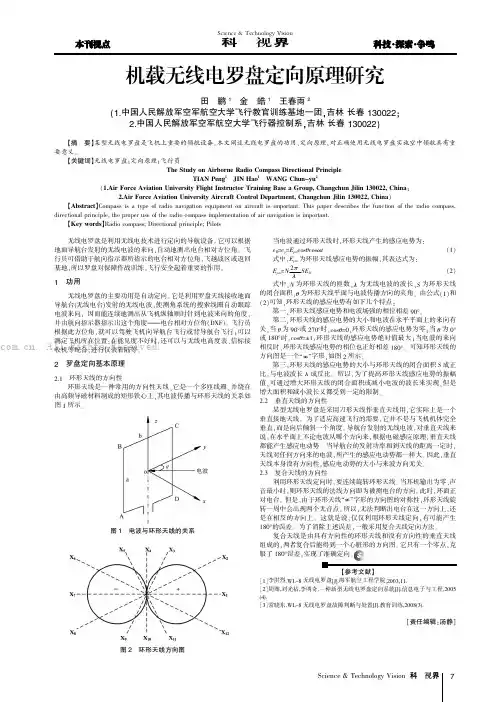

科技视界Science &Technology VisionScience &Technology Vision 科技视界无线电罗盘是利用无线电技术进行定向的导航设备。

它可以根据地面导航台发射的无线电波的来向,自动地测出电台相对方位角。

飞行员可借助于航向指示器所指示的电台相对方位角,飞越战区或返回基地,所以罗盘对保障作战训练、飞行安全起着重要的作用。

1功用无线电罗盘的主要功用是自动定向。

它是利用罗盘天线接收地面导航台(无线电台)发射的无线电波,使测角系统的搜索线圈自动跟踪电波来向,因而能连续地测出从飞机纵轴顺时针到电波来向的角度,并由航向指示器指示出这个角度———电台相对方位角(DXF)。

飞行员根据此方位角,就可以驾驶飞机向导航台飞行或背导航台飞行;可以测定飞机所在位置:在能见度不好时,还可以与无线电高度表、信标接收机等配合,进行仪表着陆等。

2罗盘定向基本原理2.1环形天线的方向性环形天线是一种常用的方向性天线,它是一个多匝线圈,并绕在由高频导磁材料制成的矩形铁心上,其电波传播与环形天线的关系如图1所示。

图1电波与环形天线的关系图2环形天线方向图当电波通过环形天线时,环形天线产生的感应电势为:e B =e p =E pm cos θcos ωt (1)式中,E pm 为环形天线感应电势的振幅,其表达式为:E pm =N 2πλSE 0(2)式中,N 为环形天线的匝数,λ为无线电波的波长,S 为环形天线的闭合面积,θ为环形天线平面与电波传播方向的夹角。

由公式(1)和(2)可知,环形天线的感应电势有如下几个特点:第一,环形天线感应电势和电波场强的相位相差90°。

第二,环形天线的感应电势的大小和电波在水平平面上的来向有关,当θ为90°或270°时,cos θ=0,环形天线的感应电势为零;当θ为0°或180°时,cos θ=±1,环形天线的感应电势绝对值最大;当电波的来向相反时,环形天线感应电势的相位也正好相差180°。

磁罗盘在航空安全中的应用航空安全是航空行业的核心关注点之一，它涉及到确保飞行过程中的安全和有效性。

在航空安全管理中，各种技术和设备被广泛应用，以提供准确的导航和定位信息，保障飞行员和机组人员的安全。

其中，磁罗盘是航空安全中一项至关重要的技术和装备，用来确定飞行器的方向和航向。

本文将介绍磁罗盘在航空安全中的应用，并探讨其在航空行业中的重要性。

首先，磁罗盘在飞行器导航和定位中发挥着关键作用。

磁罗盘通过测量地球的地磁场，并指示出磁北方向，从而帮助飞行员确定飞行器相对于磁北的方向。

在飞行过程中，准确的方向信息对于正确的导航和定位至关重要。

磁罗盘可以帮助飞行员确定适当的航向，并保持飞行器在预定航线上。

借助磁罗盘，飞行员可以轻松识别方向的变化，以及及时调整航向来保持飞行器的稳定。

其次，磁罗盘在航空安全中用于提供飞行器对地方位信息。

磁罗盘不仅能确定飞行器的方向，还能帮助飞行员确定飞行器相对于地面的位置。

通过将磁罗盘与GPS系统等导航仪表结合使用，飞行员能够获得准确的位置信息，从而更好地进行飞行计划和路线规划。

磁罗盘的应用能够增加飞行员对地面地标的识别能力，如山脉、水体等，这有助于避免飞行器进入危险区域或遭遇不良天气条件。

因此，磁罗盘的准确性和可靠性对于飞行器的安全和导航至关重要。

此外，磁罗盘还在航空安全中用于提供高度信息。

磁罗盘可以与气压计等其他设备相结合，用于测量飞行器的高度和高度变化。

准确的高度信息对于飞行员在起飞和降落过程中的导航至关重要。

借助磁罗盘提供的高度信息，飞行员可以更好地确保飞行器与地面的安全距离，避免发生意外事故。

此外，通过监测高度变化，磁罗盘还能及时提醒飞行员飞行器是否出现异常情况，例如可能的气压下降、急剧的高度变化等。

因此，磁罗盘在提供高度信息方面对于航空安全的重要性不可忽视。

最后，磁罗盘还在飞行员培训和飞行员定期检查中发挥着关键作用。

航空安全的关键是确保飞行员具备正确的知识和技能，以应对飞行中的各种情况。

科学技术创新飞机磁罗盘系统实物仿真平台的设计周督异朱毅诚白锴迪张迪(中国民航大学,天津300000)1概述由于机体结构和电子电气设备的原因,飞机存在附加磁场即飞机磁场,飞机磁罗盘系统测量的磁航向存在的误差即为罗差。

为满足适航要求,飞机磁罗盘需要定期进行校验和调节。

由于磁罗盘中包含的可旋转的零散部件较多,同时也存在着较大的机械误差,因此在实际的飞机磁罗盘校验、检测与维修工作中,会出现磁罗盘使用率过高、重复操作性变差等问题,从而导致航材件受到不同程度的损伤。

本项目设计了一个与真实系统航材件基本组成、功能、外形、接口信号一致的飞机磁罗盘系统实物仿真平台。

能够实现飞机备用罗盘半圆罗差、圆周罗差和象限罗差的消除操作。

从而能够减小机体结构和电子电气设备以及罗盘自身旋转所带来的机械误差,并在很大程度上解决重复操作性差以及使用率过大所造成的部件损坏失效等问题。

2总体设计实物仿真平台的设计主要分为以下几个部分:用于测量磁罗盘误差的校验仪、飞机备用磁罗盘仿真实物、转台以及飞机模型。

其中,飞机模型用于模拟实际飞行过程中,飞机上的航空材料以及其零部件所形成的磁干扰环境,同时模型本身大小适中,便于安装和拆卸,可以放置备用磁罗盘和罗盘误差校验仪。

模型下方安装了可由计算机进行控制的转台,通过编写程序语言,即可实现对转台的数字化智能控制,从而能够真实地还原飞机偏航动作的全过程。

同时,飞机备用磁罗盘中的高精度磁传感器能够敏锐的捕捉到这些动作,同时能对硬铁磁场和软铁磁场所产生的干扰进行补正,再经过主控制器模块通过已经编写完毕的最小二乘法椭圆拟合对罗差进行修正,输出到显示屏上。

同时为了模拟真实的飞机磁场环境,还要将磁罗盘误差校验仪放置在模型上对所得出的数进行校验。

3硬件设计3.1平台的搭建为适配飞机备用磁罗盘及误差校验仪,需首先精确其尺寸大小,从而设计一个比例尺合适、同时造型美观的简易飞机模型。

本项目设计的飞机模型利用DY28-01A 型线棒铝型材(直径28.0mm 、厚度1.7mm )、T 型槽线棒铝型材及多种连接件所搭建而成,可保证在试验中所用材料本身不会对备用磁罗盘和误差校验仪造成磁干扰而影响实验数据的准确性。

罗盘的原理与应用1. 简介罗盘是一种利用地球磁场进行导航的仪器，可以通过指示磁北来确定方向。

它常见于航海、航空、军事以及户外探险等领域，起到引导方向的作用。

本文将介绍罗盘的原理以及其在不同领域的应用。

2. 罗盘的原理罗盘的工作原理基于地球的磁场。

地球拥有一个巨大的磁场，由地球的内核产生，类似于一个大型的磁体。

罗盘利用磁场的性质来确定方向，主要是因为地球的磁场会使罗盘上的磁铁指针对齐磁场的方向。

罗盘通常由磁针和刻度盘组成。

磁针是一个长形的磁铁，通常标有N（北）和S（南）两个标记，它可以在轴上自由旋转。

磁针的一端指向地磁北极，另一端则指向地磁南极。

刻度盘上有360度的刻度，用于测量指针的角度。

当罗盘保持水平并且没有受到其他磁场的干扰时，磁针会指向磁场的方向，即地磁北方向。

3. 罗盘的应用3.1 航海导航罗盘在航海领域中起到了关键的导航作用。

通过使用罗盘，船舶可以确定其当前的航向，以及相对于目标的方向。

航海员可以根据罗盘的指示进行导航，确保船只沿着正确的航线前进。

罗盘还是航海中必备的安全装备，因为它可以帮助船员确定自身位置，避免误入危险水域。

3.2 航空导航在航空领域中，罗盘也是一项重要的导航工具。

飞行员可以通过罗盘来确定飞机的航向和定位。

罗盘是航空仪器的一部分，并且经常与其他导航设备，如全球卫星导航系统（GPS）一起使用，以提供准确的导航信息。

3.3 军事应用罗盘在军事领域中具有广泛的应用。

军人可以使用罗盘来确定方向，导航到目标地点，并协助进行战术作战。

罗盘还被作为指挥官的必备工具之一，帮助他们判断地形、确定行进方向和制定战术计划。

3.4 海上探险对于进行海上探险的人来说，罗盘是必不可少的工具之一。

海上探险者可以借助罗盘来确定自身位置，并且判断前进方向，以便安全地航行。

罗盘的使用可以帮助探险者避免迷航和不必要的风险。

3.5 登山远足罗盘在登山和远足活动中也有重要的应用价值。

登山者和远足者可以利用罗盘来确定山脉的方向，并且找到正确的路径。
