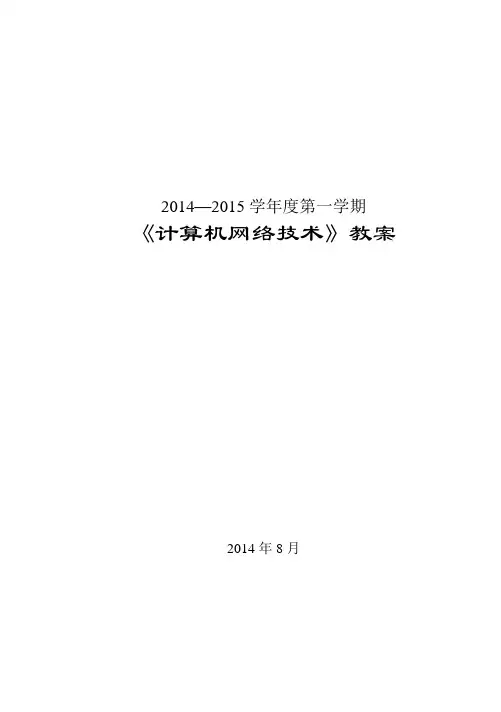

2014—2015学年度第一学期《计算机网络技术》教案2014年8月HH TARPA 网络结构图HH一、复习提问二、新授教学1、从拓朴的角度看，计算机网络分为哪几种类型？2、计算机网络在哪些方面得到了应用？3.1 计算机网络的拓扑结构一、计算机网络的拓扑结构1、定义：计算机网络的拓扑结构是把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。
网络拓扑是指网络连接的形状，或者是网络在物理上的连通性。
网络拓扑结构能够反映各类结构的基本特征，即不考虑网络节点的具体组成，也不管它们之间通信线路的具体类型，把网络节点画作“点”，把它们之间的通信线路画作“线”，这样画出的图形就是网络的拓扑结构图。
不同的拓扑结构其信道访问技术、网络性能、设备开销等各不相同，分别适应于不同场合。
它影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
2、计算机网络的拓扑结构主要是指通信子网的拓扑结构，常见的一般分为以下几种：（1）.总线型（2）.星型（3）.环型（4）.网状型（5）.树型3.1.2 总线型拓扑结构总线结构中，各节点通过一个或多个通信线路与公共总线连接。
总线型结构简单、扩展容易。
网络中任何节点的故障都不会造成全网的故障，可靠性较高。
总线型结构是从多机系统的总线互联结构演变而来的，又可分为单总线结构和多总线结构，常用CSMA/CD和令牌总线访问控制方式。
总线型结构的优点：（1）电缆长度短，易于布线和维护。
（2）可靠性高。
（3）可扩充性强。
（4）费用开支小。
总线型结构的缺点：（1）故障诊断困难（2）故障隔离困难（3）中继器等配置（4）实时性不强。
(第一章计算机网络概述~1、什么是计算机网络它有哪些功能计算机网络是将分布在不同地理位置上的计算机通过有线的或无线的通信链路链接起来，不仅能使网络中的各个计算机之间的互相通信，而且还能通过服务器节点为网络中其他节点提供共享资源服务。
功能应用：1.实现计算机系统的资源共享2.实现信息的快速传递3.提高可靠性4.提供负载均衡与分布式处理能力5.^6.集中管理7.综合信息服务计算机网络应用：1.办公室自动化2.管理信息系统3.过程控制4.Internet应用2、试举几个计算机网络应用的实例。
?办公自动化管理信息系统过程控制Internet应用：电子邮件、信息发布、电子商务、远程音频、视频应用。
3、论述通信子网和用户资源子网的关系从逻辑功能上计算机网络则是由资源子网和通信子网组成的。
具体答案请参照课本P6。
资源子网提供访问网络和处理数据的能力，由主机系统，终端控制器，和终端组成，主机系统负责本地或全网的数据处理，运行各种应用程序或大型数据库，向网络用户提供各种软硬件资源和网络服务，终端控制器把一组终端连入通信子网，并负责终端控制及终端信息的接收和发送，中断控制器。
通过资源子网，用户可以方便的使用本地计算机或远程计算机的资源，由于他将通信网的工作对用户屏蔽起来，是的用户使用远程计算机资源就如同使用本地资源一样方便。
通信子网是计算机网络中负责数据通信的部分，，主要完成数据的传输，交换以及通信控制。
{4.典型的计算机网络拓扑结构包括哪几种各自特点是什么试画图说明。
答：1、星状拓扑、2、环状拓扑3、总线型拓扑4、树状拓扑5、网状拓扑1．星状拓扑星状拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
`星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈。
（3）各站点的分布处理能力较低。
第一章计算机网络概述1、什么是计算机网络？它有哪些功能？计算机网络是将分布在不同地理位置上的计算机通过有线的或无线的通信链路链接起来，不仅能使网络中的各个计算机之间的互相通信，而且还能通过服务器节点为网络中其他节点提供共享资源服务。
功能应用：1.实现计算机系统的资源共享2.实现信息的快速传递3.提高可靠性4.提供负载均衡与分布式处理能力5.集中管理6.综合信息服务计算机网络应用：1.办公室自动化2.管理信息系统3.过程控制4.Internet应用2、试举几个计算机网络应用的实例。
办公自动化管理信息系统过程控制Internet应用：电子邮件、信息发布、电子商务、远程音频、视频应用。
3、论述通信子网和用户资源子网的关系？从逻辑功能上计算机网络则是由资源子网和通信子网组成的。
具体答案请参照课本P6。
资源子网提供访问网络和处理数据的能力，由主机系统，终端控制器，和终端组成，主机系统负责本地或全网的数据处理，运行各种应用程序或大型数据库，向网络用户提供各种软硬件资源和网络服务，终端控制器把一组终端连入通信子网，并负责终端控制及终端信息的接收和发送，中断控制器。
通过资源子网，用户可以方便的使用本地计算机或远程计算机的资源，由于他将通信网的工作对用户屏蔽起来，是的用户使用远程计算机资源就如同使用本地资源一样方便。
通信子网是计算机网络中负责数据通信的部分，，主要完成数据的传输，交换以及通信控制。
4.典型的计算机网络拓扑结构包括哪几种？各自特点是什么？试画图说明。
答：1、星状拓扑、2、环状拓扑3、总线型拓扑4、树状拓扑5、网状拓扑1．星状拓扑星状拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈。
（3）各站点的分布处理能力较低。
2、总线拓扑2. 总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
2014—2015学年度第一学期《计算机网络技术》教案2014年8月HH TTARPA 网络结构图HH教学重点网络拓扑结构教学难点网络拓扑结构教学过程教学内容一、复习提问二、新授教学1、从拓朴的角度看，计算机网络分为哪几种类型？2、计算机网络在哪些方面得到了应用？3.1 计算机网络的拓扑结构一、计算机网络的拓扑结构1、定义：计算机网络的拓扑结构是把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。
网络拓扑是指网络连接的形状，或者是网络在物理上的连通性。
网络拓扑结构能够反映各类结构的基本特征，即不考虑网络节点的具体组成，也不管它们之间通信线路的具体类型，把网络节点画作“点”，把它们之间的通信线路画作“线”，这样画出的图形就是网络的拓扑结构图。
不同的拓扑结构其信道访问技术、网络性能、设备开销等各不相同，分别适应于不同场合。
它影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
2、计算机网络的拓扑结构主要是指通信子网的拓扑结构，常见的一般分为以下几种：（1）.总线型（2）.星型（3）.环型（4）.网状型（5）.树型3.1.2 总线型拓扑结构总线结构中，各节点通过一个或多个通信线路与公共总线连接。
总线型结构简单、扩展容易。
网络中任何节点的故障都不会造成全网的故障，可靠性较高。
总线型结构是从多机系统的总线互联结构演变而来的，又可分为单总线结构和多总线结构，常用CSMA/CD和令牌总线访问控制方式。
总线型结构的优点：（1）电缆长度短，易于布线和维护。
（2）可靠性高。
（3）可扩充性强。
（4）费用开支小。
总线型结构的缺点：（1）故障诊断困难（2）故障隔离困难（3）中继器等配置（4）实时性不强3.1.3 星型拓扑结构。
2014—2015学年度第一学期《计算机网络技术》教案2014年8月HH TTARPA 网络结构图HH教学重点网络拓扑结构教学难点网络拓扑结构教学过程教学内容一、复习提问二、新授教学1、从拓朴的角度看，计算机网络分为哪几种类型？2、计算机网络在哪些方面得到了应用？3.1 计算机网络的拓扑结构一、计算机网络的拓扑结构1、定义：计算机网络的拓扑结构是把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。
网络拓扑是指网络连接的形状，或者是网络在物理上的连通性。
网络拓扑结构能够反映各类结构的基本特征，即不考虑网络节点的具体组成，也不管它们之间通信线路的具体类型，把网络节点画作“点”，把它们之间的通信线路画作“线”，这样画出的图形就是网络的拓扑结构图。
不同的拓扑结构其信道访问技术、网络性能、设备开销等各不相同，分别适应于不同场合。
它影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
2、计算机网络的拓扑结构主要是指通信子网的拓扑结构，常见的一般分为以下几种：（1）.总线型（2）.星型（3）.环型（4）.网状型（5）.树型3.1.2 总线型拓扑结构总线结构中，各节点通过一个或多个通信线路与公共总线连接。
总线型结构简单、扩展容易。
网络中任何节点的故障都不会造成全网的故障，可靠性较高。
总线型结构是从多机系统的总线互联结构演变而来的，又可分为单总线结构和多总线结构，常用CSMA/CD和令牌总线访问控制方式。
总线型结构的优点：（1）电缆长度短，易于布线和维护。
（2）可靠性高。
（3）可扩充性强。
（4）费用开支小。
总线型结构的缺点：（1）故障诊断困难（2）故障隔离困难（3）中继器等配置（4）实时性不强3.1.3 星型拓扑结构。

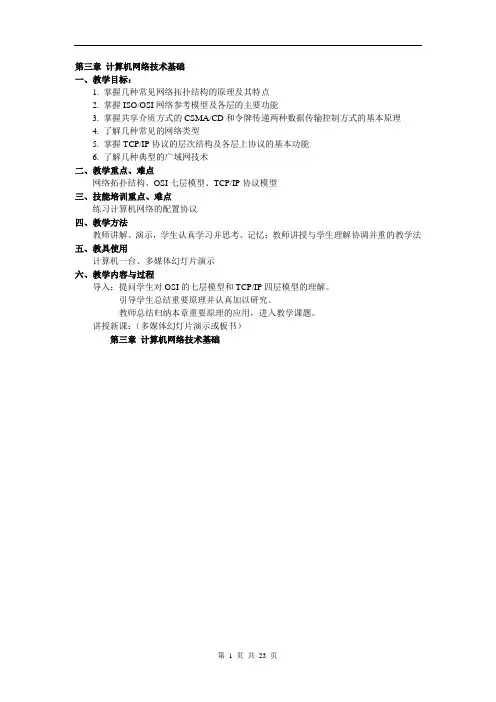

第三章计算机网络技术基础一、教学目标：1. 掌握几种常见网络拓扑结构的原理及其特点2. 掌握ISO/OSI网络参考模型及各层的主要功能3. 掌握共享介质方式的CSMA/CD和令牌传递两种数据传输控制方式的基本原理4. 了解几种常见的网络类型5. 掌握TCP/IP协议的层次结构及各层上协议的基本功能6. 了解几种典型的广域网技术二、教学重点、难点网络拓扑结构、OSI七层模型、TCP/IP协议模型三、技能培训重点、难点练习计算机网络的配置协议四、教学方法教师讲解、演示，学生认真学习并思考、记忆；教师讲授与学生理解协调并重的教学法五、教具使用计算机一台、多媒体幻灯片演示六、教学内容与过程导入：提问学生对OSI的七层模型和TCP/IP四层模型的理解。
引导学生总结重要原理并认真加以研究。
教师总结归纳本章重要原理的应用，进入教学课题。
讲授新课：（多媒体幻灯片演示或板书）第三章计算机网络技术基础3.1 计算机网络的拓扑结构3.1.1 什么是计算机网络的拓扑结构网络拓扑是指网络连接的形状，或者是网络在物理上的连通性。
网络拓扑结构能够反映各类结构的基本特征，即不考虑网络节点的具体组成，也不管它们之间通信线路的具体类型，把网络节点画作“点”，把它们之间的通信线路画作“线”，这样画出的图形就是网络的拓扑结构图。
不同的拓扑结构其信道访问技术、网络性能、设备开销等各不相同，分别适应于不同场合。
它影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
计算机网络的拓扑结构主要是指通信子网的拓扑结构，常见的一般分为以下几种：1.总线型2.星型3.环型4.树型5.网状型3.1.2 总线型拓扑结构总线结构中，各节点通过一个或多个通信线路与公共总线连接。
总线型结构简单、扩展容易。
网络中任何节点的故障都不会造成全网的故障，可靠性较高。
总线型结构是从多机系统的总线互联结构演变而来的，又可分为单总线结构和多总线结构，常用CSMA/CD和令牌总线访问控制方式。
2014—2015学年度第一学期《计算机网络技术》教案2014年8月HH TTARPA 网络结构图HH教学重点网络拓扑结构教学难点网络拓扑结构教学过程教学内容一、复习提问二、新授教学1、从拓朴的角度看，计算机网络分为哪几种类型？2、计算机网络在哪些方面得到了应用？3.1 计算机网络的拓扑结构一、计算机网络的拓扑结构1、定义：计算机网络的拓扑结构是把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。
网络拓扑是指网络连接的形状，或者是网络在物理上的连通性。
网络拓扑结构能够反映各类结构的基本特征，即不考虑网络节点的具体组成，也不管它们之间通信线路的具体类型，把网络节点画作“点”，把它们之间的通信线路画作“线”，这样画出的图形就是网络的拓扑结构图。
不同的拓扑结构其信道访问技术、网络性能、设备开销等各不相同，分别适应于不同场合。
它影响着整个网络的设计、功能、可靠性和通信费用等方面，是研究计算机网络的主要环节之一。
2、计算机网络的拓扑结构主要是指通信子网的拓扑结构，常见的一般分为以下几种：（1）.总线型（2）.星型（3）.环型（4）.网状型（5）.树型3.1.2 总线型拓扑结构总线结构中，各节点通过一个或多个通信线路与公共总线连接。
总线型结构简单、扩展容易。
网络中任何节点的故障都不会造成全网的故障，可靠性较高。
总线型结构是从多机系统的总线互联结构演变而来的，又可分为单总线结构和多总线结构，常用CSMA/CD和令牌总线访问控制方式。
总线型结构的优点：（1）电缆长度短，易于布线和维护。
（2）可靠性高。
（3）可扩充性强。
（4）费用开支小。
总线型结构的缺点：（1）故障诊断困难（2）故障隔离困难（3）中继器等配置（4）实时性不强3.1.3 星型拓扑结构。
第一章计算机网络概述1、什么是计算机网络？它有哪些功能？计算机网络是将分布在不同地理位置上的计算机通过有线的或无线的通信链路链接起来，不仅能使网络中的各个计算机之间的互相通信，而且还能通过服务器节点为网络中其他节点提供共享资源服务。
功能应用：1.实现计算机系统的资源共享2.实现信息的快速传递3.提高可靠性4.提供负载均衡与分布式处理能力5.集中管理6.综合信息服务计算机网络应用：1.办公室自动化2.管理信息系统3.过程控制4.Internet应用2、试举几个计算机网络应用的实例。
办公自动化管理信息系统过程控制Internet应用：电子邮件、信息发布、电子商务、远程音频、视频应用。
3、论述通信子网和用户资源子网的关系？从逻辑功能上计算机网络则是由资源子网和通信子网组成的。
具体答案请参照课本P6。
资源子网提供访问网络和处理数据的能力，由主机系统，终端控制器，和终端组成，主机系统负责本地或全网的数据处理，运行各种应用程序或大型数据库，向网络用户提供各种软硬件资源和网络服务，终端控制器把一组终端连入通信子网，并负责终端控制及终端信息的接收和发送，中断控制器。
通过资源子网，用户可以方便的使用本地计算机或远程计算机的资源，由于他将通信网的工作对用户屏蔽起来，是的用户使用远程计算机资源就如同使用本地资源一样方便。
通信子网是计算机网络中负责数据通信的部分，，主要完成数据的传输，交换以及通信控制。
4.典型的计算机网络拓扑结构包括哪几种？各自特点是什么？试画图说明。
答：1、星状拓扑、2、环状拓扑3、总线型拓扑4、树状拓扑5、网状拓扑1．星状拓扑星状拓扑是由中央节点和通过点到到通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点：（1）控制简单。
（2）故障诊断和隔离容易。
（3）方便服务。
星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。
（2）中央节点的负担较重，形成瓶颈。
（3）各站点的分布处理能力较低。
2、总线拓扑2. 总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。
<2014—2015学年度第一学期《计算机网络技术》教案{@2014年8月HH TTARPA 网络结构图HHIMPIMPIMP IMPIMPH第一代计算机网络是由主机--通信线路--终端组成，只可算是计算机网络的“雏形”（1）．具有远程通信功能的单机系统 解决了多个用户共享主机资源的问题 存在问题：主机负担重，通信费用高（2）、具有远程通信功能的多机系统 解决了主机负担重、通信费用昂贵的问题。
主要问题：多个用户只能共享一台主机资源2、第二阶段（60 年代中期到70年代中期）：计算机通信系统，特征是计算机与计算机互连。
采用分组交换技术实现计算机 — 计算机之间的通信，使计算机网络的结构、概念都发生了变化，形成了通信子网和资源子网的网络结构主要问题：网络对用户不是透明的第二代计算机网络是计算机网络的“形成与发展”阶段 美国的ARPA 网就是第二代网络的代表。
3、第三阶段（70年代中期—80年代末期）：现代计算机网络终端－计算机网络模型主机{TT TT】主计算机前端机集 中 器TT T~具有通信功能的多机系统模型互连阶段，特征是网络体系结构的形成和网络协议的标准化。
在计算机通信系统的基础之上，重视网络体系结构和协议标准化的研究，建立全网统一的通信规则，用通信协议软件来实现网络内部及网络与网络之间的通信，通过网络操作系统，对网络资源进行管理，极大的简化了用户的使用，使计算机网络对用户提供透明服务。
-（1）局域网技术出现突破性进展。
该阶段始于70年代末，这是按照ISO提出的OSI参考模型为指导性标准构建的计算机网络。
第三代计算机网络是计算机网络的“成熟”阶段。
（2）第三代计算机网络的特点：网络体系结构的形成和网络协议的标准化建立全网统一的通信规则使计算机网络对用户提供透明服务4、第四代计算机网络--高速、综合化网络—该阶段始于80年代末，相继出现了快速以太网、光纤分布式数字接口(FDDI)、快速分组交换技术(包括帧中继、ATM)、千兆以太网、B-ISDN 等一系列新型网络技术，这就是高速与综合化计算机网络阶段。
第九章网络建设实例一、教学目标：1. 以某学校校园网建设为例，掌握网络系统建设需要考虑的内容、方法和建设步骤。
二、教学重点、难点网络建设的步骤、网络的设计、内部信息资源建设三、技能培训重点、难点网络系统的设计四、教学方法教师讲解、演示、提问；五、教具使用计算机一台、多媒体幻灯片演示六、教学内容与过程导入：以某学校校园网建设为例，引导学生思考、回答并相互补充。
讲授新课：（多媒体幻灯片演示或板书）第九章网络建设实例9.1网络建设目标和要求9.1.1 校园网建设目标1. 实现教学管理网络化2. 实现多媒体课件制作网络化3. 保证网络系统的开放性、可持续发展性，便于以后集成视频点播、远程教学等功能。
4. 网络系统必须安全可靠，保证教学数据的安全运行，并能满足学校不断发展的需要。
5. 校园网以Intenet的方式来组织网内信息，建立校内电子邮局，同时校园网能与Intenet全面接入。
6. 接入中国教育科研网（CERNET）及因特网（Intenet），实现真正意义上的数据共享、信息共享。
9.1.2 校园网建设要求1. 网络具有传递语音、图形、图像等多种信息媒体功能，具备性能优越的资源共享功能。
2. 校园网中各终端间具有快速交换功能。
3. 中心系统交换机采用虚拟网技术对网络用户具有分类控制功能。
4. 对网络资源的访问提供完善的权限控制。
5. 网络具有防止及便于捕杀病毒功能，保证网络使用安全。
6. 校园网与Intenet网相连后具有“防火墙”过滤功能，以防止网络黑客入侵网络系统。
7. 可对接入Intenet网的各网络用户进行权限控制。
9.2校园网网络结构9.2.1 校园网网络结构校园网络结构按本身的业务及规模可以分为：●工作组级（Workgroup）——教研室、实验室等●部门级（Department）——系●企业级（Campus）——校网络结构的层次性对应于网络功能的层次性：●企业级（Campus）——高速网络数据连接●部门级（Department）——传送部门间的数据●工作组级（Workgroup）——连接用户，传送工作组间的数据9.2.2 综合布线系统方案校园网综合布线系统方案：建筑群子系统采用光缆连接，可提供千兆位的带宽。
