三层结构原理三层结构原理是一种用于构建复杂系统的设计方法，它将系统分为三个层次，每个层次都有特定的职责和功能。
这种结构的设计思想类似于建筑物的结构，由基础层次、支持层次和应用层次组成，每个层次都对系统的整体性能和稳定性起着重要作用。
基础层次是系统的最底层，它主要负责处理底层硬件和操作系统的功能。
基础层次提供了系统操作的基本功能，包括数据的输入、处理和输出等。
它与硬件密切相关，能够充分利用硬件资源，提高整个系统的性能和稳定性。
在这个层次上，开发者需要具备对底层硬件和操作系统的深入了解，以便更好地控制和管理系统的运行。
支持层次是系统的中间层，它主要负责处理系统的业务逻辑和数据管理。
支持层次可以将底层的数据进行处理和转换，从而提供给上层进行使用。
它同时也是其他层次之间的桥梁，负责协调各个层次之间的通信和交互。
在这个层次上，开发者需要具备熟练的编程和算法知识，以便能够高效地实现系统的功能和业务需求。
应用层次是系统的最顶层，它主要负责处理用户的请求和响应。
应用层次可以通过用户界面与用户进行交互，并将用户的请求转化为底层的数据操作。
它是系统的外部表现，直接与用户进行接触，因此需要具备良好的用户体验和界面设计能力。
在这个层次上，开发者需要具备对用户需求的理解和响应能力，以便为用户提供优质的服务和体验。
三层结构原理提供了一种清晰、可扩展和可维护的系统设计方法。
通过将系统分为不同的层次，可以降低系统的复杂性，提高系统的可用性和可靠性。
同时，三层结构原理也使得系统的开发、测试和维护变得更加容易。
开发者可以根据不同的需求和功能，分别对每个层次进行独立的开发和测试，从而提高系统的开发效率和质量。
总之，三层结构原理是一种强大而灵活的系统设计方法。
它以清晰的层次划分和职责分离为基础，将系统的各个部分相互配合，从而实现系统的高效、稳定和可扩展。
掌握三层结构原理，可以使开发者更好地设计和构建复杂系统，提供更好的用户体验和功能。
三层体系结构的概念和划分
三层体系结构是一种计算机网络模型，它将网络分为三个层次：物理层、数据链路层和网络层。
1. 物理层：这是网络模型的最底层，负责在物理媒介（如电缆、光纤等）上传输比特流。
物理层的主要任务包括接收和发送数据、处理信号的编码和解码等。
2. 数据链路层：这一层的主要任务是在物理层提供的数据流上建立一个可靠的数据链路。
它处理数据的传输、错误检测和纠正、流量控制等问题。
3. 网络层：这一层的主要任务是根据网络的需求来路由数据。
它处理数据包的路由、拥塞控制、网络互联等问题。
以上就是三层体系结构的基本概念和划分。
在实际的网络设计中，还会用到更高的层次，如传输层和应用层，它们分别处理数据的传输和应用层协议等问题。

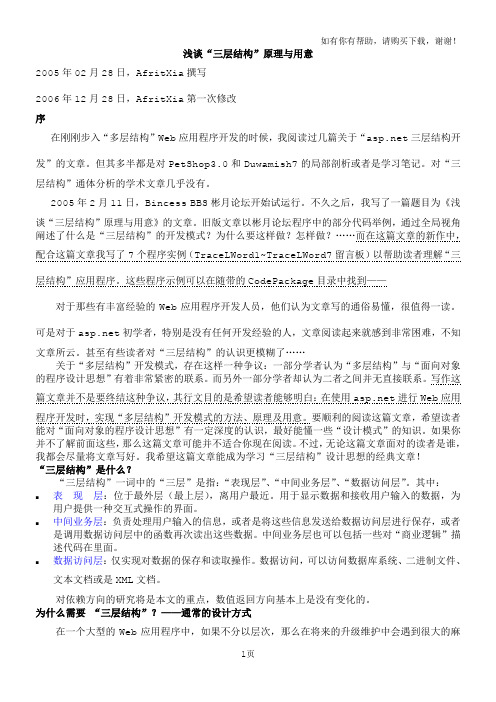

浅谈“三层结构”原理与用意2005年02月28日，AfritXia撰写2006年12月28日，AfritXia第一次修改序在刚刚步入“多层结构”Web应用程序开发的时候，我阅读过几篇关于“三层结构开发”的文章。
但其多半都是对PetShop3.0和Duwamish7的局部剖析或者是学习笔记。
对“三层结构”通体分析的学术文章几乎没有。
2005年2月11日，Bincess BBS彬月论坛开始试运行。
不久之后，我写了一篇题目为《浅谈“三层结构”原理与用意》的文章。
旧版文章以彬月论坛程序中的部分代码举例，通过全局视角阐述了什么是“三层结构”的开发模式？为什么要这样做？怎样做？……而在这篇文章的新作中，配合这篇文章我写了7个程序实例（TraceLWord1~TraceLWord7留言板）以帮助读者理解“三层结构”应用程序。
这些程序示例可以在随带的CodePackage目录中找到——对于那些有丰富经验的Web应用程序开发人员，他们认为文章写的通俗易懂，很值得一读。
可是对于初学者，特别是没有任何开发经验的人，文章阅读起来就感到非常困难，不知文章所云。
甚至有些读者对“三层结构”的认识更模糊了……关于“多层结构”开发模式，存在这样一种争议：一部分学者认为“多层结构”与“面向对象的程序设计思想”有着非常紧密的联系。
而另外一部分学者却认为二者之间并无直接联系。
写作这篇文章并不是要终结这种争议，其行文目的是希望读者能够明白：在使用进行Web应用程序开发时，实现“多层结构”开发模式的方法、原理及用意。
要顺利的阅读这篇文章，希望读者能对“面向对象的程序设计思想”有一定深度的认识，最好能懂一些“设计模式”的知识。
如果你并不了解前面这些，那么这篇文章可能并不适合你现在阅读。
不过，无论这篇文章面对的读者是谁，我都会尽量将文章写好。
我希望这篇文章能成为学习“三层结构”设计思想的经典文章！“三层结构”是什么？“三层结构”一词中的“三层”是指：“表现层”、“中间业务层”、“数据访问层”。

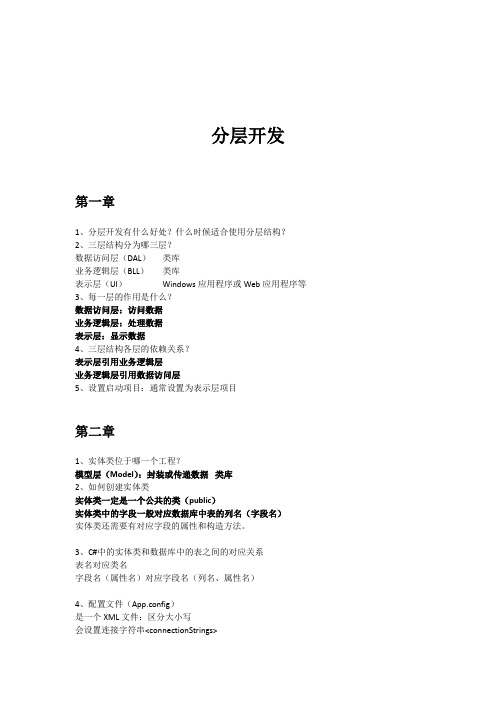

分层开发第一章1、分层开发有什么好处？什么时候适合使用分层结构？2、三层结构分为哪三层？数据访问层（DAL）类库业务逻辑层（BLL）类库表示层（UI）Windows应用程序或Web应用程序等3、每一层的作用是什么？数据访问层：访问数据业务逻辑层：处理数据表示层：显示数据4、三层结构各层的依赖关系？表示层引用业务逻辑层业务逻辑层引用数据访问层5、设置启动项目：通常设置为表示层项目第二章1、实体类位于哪一个工程？模型层（Model）：封装或传递数据类库2、如何创建实体类实体类一定是一个公共的类（public）实体类中的字段一般对应数据库中表的列名（字段名）实体类还需要有对应字段的属性和构造方法。
3、C#中的实体类和数据库中的表之间的对应关系表名对应类名字段名（属性名）对应字段名（列名、属性名）4、配置文件（App.config）是一个XML文件：区分大小写会设置连接字符串<connectionStrings>添加引用System.Configuration.dll导入命名空间System.Configuration连接字符串为什么要使用配置文件：容易修改，而且不需要编译。
5、const和readonly常量编译时常量（const）: 必须在定义时用=赋初值，const一般给基本数据类型赋值。
而且右边一定是常量值，右边不能是变量，方法和属性。
运行时常量（readonly）:还可以在构造方法赋初值，readonly右边可以是变量值，或者是属性值和方法的返回值。
Readonly用的更多，因为它更灵活。
第三章1、usingUsing有两种用途，第一种用来引用命名空间，第二种用来释放非托管资源（连接Connection、流FileStream、DataReader）。
2、using使用Using(对象){代码体}3、参数SqlParameter，定义参数需要使用前缀@使用参数时，参数外面一定没有引号，参数相当是一个变量。

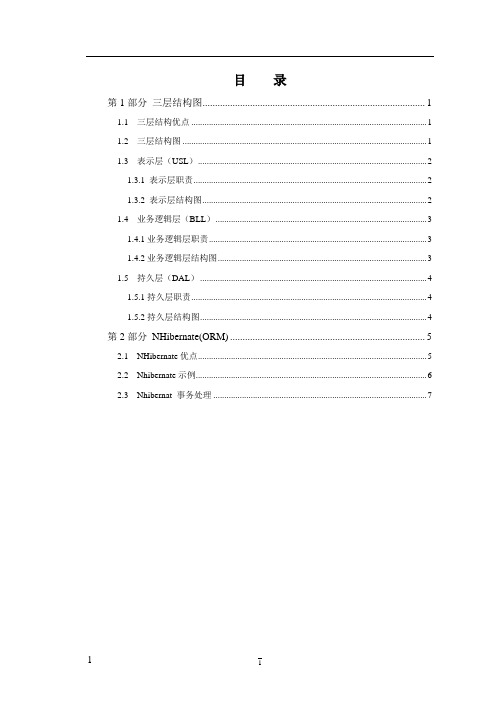

目录第1部分三层结构图 (1)1.1 三层结构优点 (1)1.2 三层结构图 (1)1.3 表示层（USL） (2)1.3.1 表示层职责 (2)1.3.2 表示层结构图 (2)1.4 业务逻辑层（BLL） (3)1.4.1业务逻辑层职责 (3)1.4.2业务逻辑层结构图 (3)1.5 持久层（DAL） (4)1.5.1持久层职责 (4)1.5.2持久层结构图 (4)第2部分NHibernate(ORM) (5)2.1 NHibernate优点 (5)2.2 Nhibernate示例 (6)2.3 Nhibernat 事务处理 (7)第1部分三层结构图1.1 三层结构优点表示层 --> 业务层 --> 持久层这表明了层与层之间的调用关系，表示层通过调用业务层来完成任务，而业务层则调用持久层。
从另一个角度来看，一种依赖关系是表示层 --> 领域模型(Domain Model) <-- 持久层即表示层和持久层都应该理解(recognize)领域模型。
而领域模型则是业务层的一部分。
业务逻辑层层正是系统的价值所在。
虽说表示和持久也很重要，在某些系统中可以说是很关键，但是它们的最终目的都是为业务服务，所以业务层应该是系统的核心。
基于以上的认识，在系统设计的时应首先分析需求得到领域模型，找出系统中的实体、对象（静态的一面），并明确大致的业务流程(动态的一面)。
而另两层应尽最大努力为业务层服务，且尽量减少业务层受另两层的限制。
三层结构在更换数据库方面有着极大的优点，只需要处理数据访问层的操作实体类(DAL)，即可以完成对数据库的更换，前台的业务逻辑和数据绑定不需要更改。
（注意：表示层和业务逻辑层绝对不要嵌套sql语句。
）1.2 三层结构图三层结构图图解：表示层调用业务逻辑层的方法，根据业务逻辑层返回的值，判断或绑定数据，做出相应的显示。
业务逻辑层处理比较复杂的逻辑，并调用对象工厂中的操作实体类对象，来配合业务需要。
浅谈“三层结构”的原理与用意对于有经验的Web应用程序开发人员来说，“三层结构”一词应该不会感到陌生。
其实“三层结构”的开发模式不仅仅可以应用于Web应用程序，在其他应用领域也是可以发挥其巨大作用的。
而本文主旨是阐明三层结构的原理与用意，并说明Bincess的三层结构的特点。
“三层结构”一词中的“三层”是指：“外观层”、“中间层”、“数据库层”。
其中：☐外观层：位于最外层，直接呈现在用户面前。
用于显示数据，并为用户提供一种交互式的界面。
☐中间层：负责处理用户输入的信息，或者是将这些信息发送给数据库层进行保存，或者是调用数据库层中的函数再次读出这些数据。
☐数据库层：仅实现对数据的保存和读取操作。
为什么需要“三层结构”在一个软件系统中，如果不分以层次，那么在将来的升级维护中会遇到很大的麻烦。
就像一个网页访问数据库一样。
例如在后台程序文件aspx.cs中，使用OleDbConnection和OleDbCommand来处理Access 后台数据库。
而当数据库服务器从Access2000升迁到SQLServer2000的时候，我们就必须修改原来的OleDbConnection为新的SqlConnection，OleDbCommand为新的SqlCommand来适应新的数据库服务器。
但问题是对于一个大型的商业网站，要进行数据库操作的并不只有一两个页面。
访问数据库的代码会散落各个页面中，就像夜空中的星星一样。
这样的维护，难度可想而知。
有一个比较好的解决办法，那就是将访问数据库的代码全部都放在一个cs文件里，这样数据库服务器一旦变换，那么只需要集中修改一个cs文件就可以了。
将原来的访问数据库的代码全部都放在DBTask.cs程序文件中，这样只要修改这一个文件就可以适应新的数据库当然这是一个简单的“门面模式”的应用，恐怕也是“三层结构”的最原始模型…怎样才算是一个符合“三层结构”的Web应用程序？在一个 Web应用程序解决方案中，并不是说有aspx文件、有dll文件、还有数据库，就是“三层结构”的Web应用程序，这样的说法是不对的。
三层架构详解范文
三层架构是由客户端（终端）-服务器端（网络）-数据库服务器（数
据库）组成的三层结构，主要应用于客户端和服务器之间的应用架构，为
客户端和服务器之间的通信和数据存储提供一种简单、高效、可靠的解决
方案。
一、客户端：客户端是三层架构的直接参与者，它完成了用户的信息
执行功能。
它容易被用户认可，用户可以快速完成基本的操作。
客户端可
以有各种形式，如PC，移动端，Web应用等。
二、服务器端：服务器端是三层架构的核心，它充当着客户端和数据
库服务器之间数据传输的桥梁或中介。
它收到客户端的请求，然后向数据
库服务器发出信息查询请求，从而获得需要的数据。
它把客户端发来的请
求和服务端自身的其他功能结合起来，完成客户端的数据查询和处理功能，进而把处理好的数据回传给客户端，实现数据的快速查找和处理。
三、数据库服务器：数据库服务器是三层架构的最后一层，它是全部
信息源的中心，它负责存储、管理和维护系统各种信息，如文件、数据等。
从性能方面来看，这一层是最重要的，因为它负责处理最多的数据，而且
这些数据经过其他层处理后，最后都要以其中一种形式存储在数据库服务
器上。
细胞壁分层结构
细胞壁是分为三层的结构，从外到内依次是胞间层、初生壁和次生壁。
1. 胞间层：又称为中胶层，是细胞壁的最外层。
它是由相邻细胞的细胞膜之间插入的纤维素和果胶质组成的，主要起到粘连相邻细胞的作用，并有助于细胞间的物质运输和信息交流。
此外，它还具有缓冲细胞间挤压和保护细胞的功能。
2. 初生壁：位于胞间层的内侧，是在细胞分裂末期由原生质体分泌形成的。
初生壁的主要成分是纤维素、半纤维素和果胶质等，它们以纤维状交织在一起，形成网状结构，为细胞提供支撑和保护。
初生壁具有弹性和可塑性，能够随着细胞的生长而不断增加面积，并允许水分和溶质通过。
3. 次生壁：是细胞壁的最内层，位于初生壁的内侧。
它是在细胞停止生长后，由原生质体继续分泌纤维素和其他物质形成的。
次生壁的主要成分是纤维素、半纤维素和木质素等，它们以更紧密的方式排列在一起，使细胞壁更加坚硬和厚实。
次生壁能够增强细胞的机械强度和抗压能力，并防止水分和溶质的自由通过。
在植物细胞中，不是所有的细胞都具有完整的三层细胞壁结构。
例如，一些幼嫩的、正在生长的细胞可能只有胞间层和初生壁两层结构；而一些成熟的、特化的细胞则可能具有完整的三层结构或更复杂的细胞壁组成。
以上信息仅供参考，如有需要，建议查阅相关书籍或咨询专业人士。
三层架构详解一．三层架构图二．系统各层次职责1.UI（User Interface）层的职责是数据的展现和采集，数据采集的结果通常以Entity object提交给BL层处理。
Service Interface侧层用于将业务或数据资源发布为服务（如WebServices）。
2.BL（Business Logic）层的职责是按预定的业务逻辑处理UI层提交的请求。
（1）Business Function 子层负责基本业务功能的实现。
（2）Business Flow 子层负责将Business Function子层提供的多个基本业务功能组织成一个完整的业务流。
（Transaction只能在Business Flow 子层开启。
）3．ResourceAccess层的职责是提供全面的资源访问功能支持，并向上层屏蔽资源的来源。
（1）BEM（Business Entity Manager）子层采用DataAccess子层和ServiceAccess子层来提供业务需要的基础数据/资源访问能力。
（2）DataAccess子层负责从数据库中存取资源，并向BEM子层屏蔽所有的SQL语句以及数据库类型差异。
DB Adapter子层负责屏蔽数据库类型的差异。
ORM子层负责提供对象－关系映射的功能。
Relation子层提供ORM无法完成的基于关系（Relation）的数据访问功能。
（3）ServiceAccess子层用于以SOA的方式从外部系统获取资源。
注：Service Entrance用于简化对Service的访问，它相当于Service的代理，客户直接使用Service Entrance就可以访问系统发布的服务。
Service Entrance为特定的平台（如Java、.Net）提供强类型的接口，内部可能隐藏了复杂的参数类型转换。
（4）ConfigAccess子层用于从配置文件中获取配置object或将配置object保存倒配置文件。
表示层——业务逻辑层——数据访问层
1．什么是三层架构
所谓的三层开发就是将系统的整个业务应用划分为表示层——业务逻辑层——数据访问层，这样有利于系统的开发、维护、部署和扩展。
分层是为了实现“高内聚、低耦合”。
采用“分而治之”的思想，把问题划分开来各个解决，易于控制，易于延展，易于分配资源。
∙表示层：负责直接跟用户进行交互，一般也就是指系统的界面，用于数据录入，数据显示等。
意味着只做与外观显示相关的工作，不属于他的工作不用做。
∙业务逻辑层：用于做一些有效性验证的工作，以更好地保证程序运行的健壮性。
如完成数据添加、修改和查询业务等；不允许指定的文本框中输入空字符串，数据格式是否正确及数据类型验证；用户的权限的合法
性判断等等，通过以上的诸多判断以决定是否将操作继续向后传递，尽量
保证程序的正常运行。
∙数据访问层：顾名思义，就是用于专门跟数据库进行交互。
执行数据的添加、删除、修改和显示等。
需要强调的是，所有的数据对象只在这一
层被引用，如System.Data.SqlClient等，除数据层之外的任何地方都不应该出现这样的引用。
可以使用.NET平台快速方便地部署三层架构。
革命性的变化是在网页中也使用基于事件的处理，可以指定处理的后台代码文件，可以使用C#、VB、C++和J#作为后台代码的语言。
. NET中可以方便的实现组件的装配，后台代码通过命名空间可以方便的使用自己定义的组件。
显示层放在ASPX页面中，数据库操作和逻辑层用组件或封装类来实现，这样就很方便的实现了三层架构。
2．为什么使用三层架构
对于一个简单的应用程序来说，代码量不是很多的情况下，一层结构或二层结构开发完全够用，没有必要将其复杂化，如果对一个复杂的大型系统，设计为一层结构或二层结构开发，那么这样的设计存在很严重缺陷。
下面会具体介绍，分层开发其实是为大型系统服务的。
在开发过程中，初级程序人员出现相似的功能经常复制代码，那么同样的代码为什么要写那么多次？不但使程序变得冗长，更不利于维护，一个小小的修改或许会涉及很多页面，经常导致异常的产生使程序不能正常运行。
最主要的面向对象的思想没有得到丝毫的体现，打着面向对象的幌子却依然走着面向过程的道路。
意识到这样的问题，初级程序人员开始将程序中一些公用的处理程序写成公共方法，封装在类中，供其它程序调用。
例如写一个数据操作类，对数据操作进行合理封装，在数据库操作过程中，只要类中的相应方法（数据添加、修改、
查询等）可以完成特定的数据操作，这就是数据访问层，不用每次操作数据库时都写那些重复性的数据库操作代码。
在新的应用开发中，数据访问层可以直接拿来用。
面向对象的三大特性之一的封装性在这里得到了很好的体现。
读者现在似乎找到了面向对象的感觉，代码量较以前有了很大的减少，而且修改的时候也比较方便，也实现了代码的重用性。
下面举两个案例，解释一下为什么要使用三层架构。
案例一：
数据库系统软件由于数据量的不断增加，数据库由Access变成了SQL Server 数据库，这样原来的数据访问层失效了，数据操作对象发生了变化，并且页面中涉及数据对象的地方也要进行修改，因为原来可能会使用 OleDbDataReader对象将数据传递给显示页面，现在都得换成SqlDataReader对象，SQL Server和Access支持的数据类型也不一致，在显示数据时进行的数据转换也要进行修改，这是其中一种情况。
案例二：
由于特殊情况需要，把Web形式的项目改造成Windows应用，此时需要做多少修改呢？如果在Aspx.cs中占据了大量代码，或者还有部分代码存在于Aspx中，那么整个系统是否需要重新来开发呢？
在上面的案例中是否体会到了没有分层开发模式的缺陷呢？是否碰到过这样的情况呢？这都是由设计不合理造成的，多层开发架构的出现可以很好地解决该问题，通过程序架构进行合理的分层，将极大地提高程序的通用性。
3．使用三层架构开发的优点
使用三层架构开发有以下优点：
∙从开发角度和应用角度来看，三层架构比二层架构或单层架构都有更大的优势。
三层架构适合团队开发，每人可以有不同的分工，协同工作使效率倍增。
开发二层或单层应用程序时，每个开发人员都应对系统有较
深的理解，能力要求很高，开发三层应用程序时，则可以结合多方面的人才，只需少数人对系统全面了解即可，从一定程度降低了开发的难度。
∙三层架构可以更好的支持分布式计算环境。
逻辑层的应用程序可以在多个计算机上运行，充分利用网络的计算功能。
分布式计算的潜力巨大，远比升级CPU有效。
美国人曾利用分式计算解密，几个月就破解了据称永远都破解不了的密码。
∙三层架构的最大优点是它的安全性。
用户只能通过逻辑层来访问数据层，减少了入口点，把很多危险的系统功能都屏蔽了。
4．三层架构的种类
目前，团队开发人员在开发项目时，大多都使用分层开发架构设计，最常见的就是三层架构，目的在于使各个层之间只能够被它相邻的层产生影响，但是这个限制常常在使用多层开发的时候被违反，这对系统的开发是有害的。
三层架构按驱动模式可划分三种：数据层驱动模式、陈述层驱动模式和隔离驱动模式，其中隔离驱动模式开发最为重要。
下面通过三种模式的对比，介绍隔离驱动模式的重要性。
数据层驱动模式
所谓的数据层驱动模式，就是先设计数据层，陈述层围绕数据层展开，一旦完成了数据层和陈述层，业务层就围绕数据层展开。
因为陈述层是围绕数据层展开的，这将会使陈述层中的约束不准确，并且限制了业务层的变更。
由于业务层受到限制，一些简单变化可以通过SQL查询和存储过程来实现。
这种模式非常的普遍，它和传统的客户服务端开发相似，并且是围绕已经存在的数据库设计的。
由于陈述层是围绕数据层设计的，它常常是凭直觉模仿数据层的实际结构。
常常存在一种额外的反馈循环在陈述层到数据之间，当在设计陈述层不容易实现的时候常常会去修改数据层，也就形成了这种反馈循环。
开发者请求修改数据库方便陈述层的开发，但是对数据层的设计却是有害的。
这种改变是人为的而没考虑到其他需求的限制。
这种修改经常会违反至少损害数据的特有规则，导致不必要的数据冗余和数据的非标准化。
陈述层驱动模式
陈述层驱动模式是数据层围绕陈述层展开的。
业务层的完成一般是通过简单的SQL查询和很少的变化或者隔离。
由于数据库的设计是为了陈述层的方便，并非从数据层设计方面考虑，所以数据库的设计在性能上通常很低。
陈述层驱动模式设计图如图1.6所示。
隔离驱动模式
用隔离驱动模式设计，陈述层和数据层被独立的开发，常常是平行开发。
这两层在设计时没有任何的相互干扰，所以不会存在人为的约束和有害的设计元素。
当两层都设计完成后，再设计业务层。
业务层的责任就是在没有对数据层和陈述层的需求变化的基础上完成所有的转换。
陈述层驱动模式设计。
因为现在陈述层和数据层是完全独立的，当业务层需求改变的时候，陈述层和数据层都可以做相应的修改而不影响对方。
改变两个在物理上不相邻的层不会直接对其他层产生影响或发生冲突。
这就允许数据层结构的调整或者陈述层根据用户的需求做相应的变化，而不需要系统做大的调整或者修改。
表1.1将对这3种驱动模式进行对比。
表种驱动模式对比
地提高程序的扩展性。
在1.3.2节中的应用中就采用了三层架构的隔离驱动模式。
