城市轨道交通接触网概述

城市轨道交通接触网简介作者：张辉张心刚来源：《无线互联科技》2013年第10期城市轨道交通供电系统接触网是沿轨道架设的特殊供电线路，将变电所的电能传送给车辆。

目前，主要采用的供电制式有两种：DC750V供电制式和DC1500V供电制式。

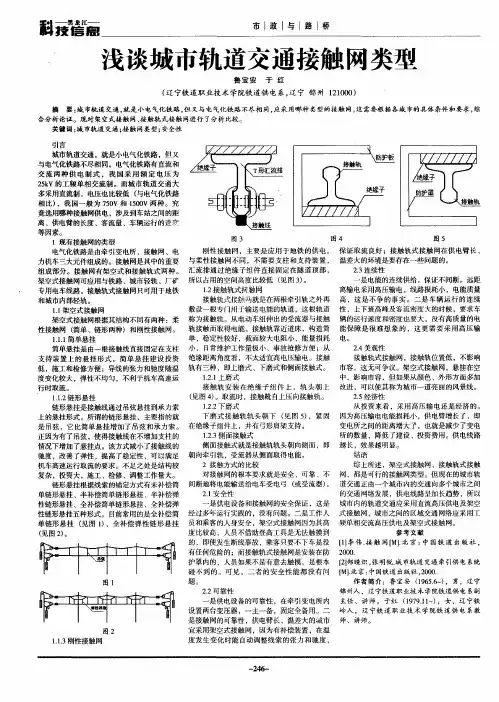

城市轨道交通的接触网有3大类型：第三轨类接触网、架空柔性接触网和架空刚性接触网。

1 第三轨接触网第三轨接触网用于城市轨道交通中的地铁、全封闭的城市铁路和轻轨等线路，因其牵引供电线路中的导电轨沿线路在车辆的走行轨旁设置而被形象地称为“第三轨”。

第三轨距走行轨中心距离约为1.4m，距轨面高度约0.44m（具体数据要根据机车集电靴设置参数而定），由接触导电轨、端部弯头、防爬器、隔离开关和防护罩等组成，并用绝缘子支撑。

与之相配合，车辆采用集电靴受流。

接触轨通常设在列车前进方向的左侧。

绝缘子通常采用额定电压为3kV的瓷质绝缘子。

端部弯头设置在接触轨断口的端部，便于车辆受流器平滑顺利地过渡。

为了避免因温度变化及受流器作用引起接触轨窜动，在每一段接触轨中部均设置有防爬器。

一般地，车辆集电靴与导电轨的接触受流方式分为上接触式、侧接触式和下接触式，对应的第三轨也就称为“上接触式第三轨”、“下接触式第三轨”和“侧接触式第三轨”。

2 柔性架空接触网柔性架空接触网在电气化铁道中得到了广泛的应用，适用于城市轨道交通的架空式接触网的悬挂类型大致可分为两大类：半补偿弹性简单悬挂方式、全补偿简单链形悬挂方式。

目前，在城市轨道交通供电系统架空柔性接触网里都采用Ris的银铜接触线，截面积120mm2。

此种含0.1%银合金的接触线具有两个突出的优点：一是耐温好，大幅度提高了接触网系统的抗退火、抗短路能力，克服了铜接触线软化现象；二是抗拉强度好，Ris120额定张应力也高于同类铜接触线，在接触线截面积磨损20%后，其额定张应力仍然维持在正常的架设张应力范围之内，使用寿命长，大大提高了运营的可靠性。

3 刚性悬挂接触网刚性悬挂接触网结构比较简单，由悬挂装置、绝缘子、汇流排等组成。

第1讲接触网概述1.1 接触网的定义、特点、分类及组成1 接触网的定义接触网是电气化轨道交通所特有的、沿路轨架设的、为电力机车或电动车组提供电能的特殊供电线路，是电气化轨道交通牵引供电系统的重要组成部分。

2 接触网的基本特性(1) 接触网具有明显的环境空间特性接触网沿路轨架设，线路四周的各类建筑物、电力输电设施、通讯信号线路与接触网之间相互影响，接触网的设计、施工、运营都须充分考虑这种影响，将其减少至最低程度。

(2) 接触网具有明显的气候特性接触网是沿铁道线架设的露天设备，大气环境(温度、湿度、气候变化、环境污染)严重影响其运营状态。

大气温度、湿度、冰雪、大风、大雾、污染、雷电等气象条件对接触网的作用十分明显，接触网的机电参数，如线索弛度、线索张力、悬挂弹性、零部件的机械松紧度及空间位置、设备的绝缘强度、线索的载流能力等都会随气象条件的变化而变化，突然的气候变化还可能造成重大行车事故。

因此、无论设计、施工，还是运营维护都必须充分考虑气候环境对接触网的影响。

(3) 接触网具有明显的无备用特性接触网沿铁道线架设、分布区域广、加之必须与受电弓滑动接触才能将电能输送给电力牵引机车，因此、从技术上无法实现接触网的备用。

无备用性决定了它的脆弱性和重要性，一旦出现事故，必将影响列车运行，造成一定的经济损失。

解决这一问题的最好途径有二：从技术上提高接触网的可靠性；从运营维护上加强现代化检测手段，真正实现接触网的状态修。

(4) 接触网具有明显的机电特性接触网是一电力输电线，它具有电力输电线所具有的一切特性，但它又有一般电力输电线所不具备的特殊性，这种特殊性是由弓网系统的特殊性所决定的，弓网关系要求接触网必须具有稳定的空间结构，稳定的动静态特性、足够高的波动速度，为此、这接触网应具备良好的机械性能。

因此、接触网不仅要满足电气性能的要求，也应满足机械性能的要求，它是一个庞大的机电系统，具有明显的机电特性。

(5) 接触网具有明显的负荷不确定性接触网所承担的电力牵引负荷是移动的、不稳定的和随机的，负荷变化使接触网经常承受较大冲击，为保证接触网正常运行，接触网必须具备较强的过负荷能力。

接触网概述及弓网关系对策分析摘要：在伴随着经济的迅速崛起，城市轨道交通在我国各中大型城市得到迅猛发展，城市轨道交通以其运量大、全天候、安全等特点，成为缓解城市轨道交通压力的重要方式。

目前国内轨道交通运营线路中，刚性悬挂接触网多多少少存在着对受电弓的不均匀磨耗问题，若两者接触压力不足，则受电弓和接触网间供电不稳，从而使得电气磨耗程度明显增加，严重时可产生电弧，造成接触网被烧损。

弓网关系的磨耗对地铁安全运营具有重要意义，通过必要的措施改善弓网关系，减少两者的磨耗，延长碳滑板和接触线的更换周期，以实现降低运营维修费用及提高刚性悬挂的安全性和可靠性，在日常运营和定期检修中及时总结经验，不断改进和优化接触网检测技术。

关键词：地铁接触网；刚性悬挂；电气磨耗；弓网关系；受电弓1接触网系统概述1.1接触网的基本特点（1）环境易扰性：由于接触网伴随地铁基础线路架设，相关设备直接暴露在空间环境中，在此过程中其与周边各类构筑物，地方电力输电线路、各类通信线路存在相互影响。

（2）气候特性：由于接触网的空间环境特性，这导致霜冻、大风、雷雨、台风、特定大气污染等自然因素对接触网安全稳定运行的影响作用特别显著。

（3）无备用特性：接触网顺地铁基础线路架设，延伸范围长，分布区域广，同时为保证与机车受电供接触良好，对其空间位置、电气距离都有很高的要求，正因如此，接触网从技术角度而言不具备备用条件，无备用决定了它的脆弱性和重要性。

（4）负荷不确定性：接触网主要为与之有电气接触的电力机车提供电能保障，由于电力机车是移动的，这也意味着，接触网所承担的负荷也是移动的，同时某一时间该供电臂内机车数量具有不确定性，所以接触网所承担的负荷也不确定，由于电力机车启动电流大的特点造成了负荷具有冲击性，因此接触网还需具有一定的过负荷能力。

1.2接触网运行要求（1）为了保证在高速运行状态下和恶劣气象条件下，机车受电弓始终与接触网能够保持良好的机械接触，确保电力机车的正常取流，这就对接触网的机械稳定性和机械弹性提出了较高的要求。

城市轨道交通接触网概述发布时间：2021-06-09T15:44:40.577Z 来源：《基层建设》2021年第5期作者：张忠杰杜明果苑照国吴祥民李文龙宋金祥[导读] 摘要：城市轨道交通车辆的接触网主要分为第三轨受流、柔性接触网、刚性接触网。

中车青岛四方机车车辆股份有限公司山东青岛 266111摘要：城市轨道交通车辆的接触网主要分为第三轨受流、柔性接触网、刚性接触网。

受流装置通过受电弓从接触网或通过受流器从接触轨将电流引入至车辆，为城轨车辆正常运行提供电能，本文主要对城轨车辆三种接触网的作用、优缺点进行概述介绍。

关键词：城轨车辆；接触网；第三轨，柔性接触网，刚性接触网1前言随着对交通问题的日益关注，以及对城市规划建设的合理性考虑，各地政府正大力发展城市轨道交通，其中地铁、轻轨已成为各地政府鼓励人们出行的主要方式。

城市轨道交通车辆的牵引供电系统是城市轨道交通的重要组成部分，为列车的正常运行提供了动力与电能。

接触网系统是城轨车辆供电系统关键组成部分，按照其布置方式的不同可分为弓网系统与靴轨系统，其中弓网系统可分为柔性接触网和刚性接触网，靴轨系统指第三轨受流[1-2]。

2第三轨受流第三轨受流是固定在城轨车辆转向架上的受流器通过滑靴与第三轨接触传递电流组成第三轨牵引供电系统的核心。

系统由两部分组成：正极供电网，负极回流网。

供电网由接触轨、弯头、连接板、膨胀接头、绝缘子、绝缘防护罩、锚结、隔离开关、电缆等组成；回流网由回流轨、有关电气设备及电缆组成[3]。

三轨接触网的电压据IEC标准为DC600V和DC750V。

接触轨受流通常可分为三种方式：上部受流、下部受流和侧部受流。

北京和天津使用上部受流接触轨方式，上部受流方式具有结构简单，设备费、维护和更新费用较低，但因结构的局限性，带电接触轨的安全防护性能较差，易积累尘屑，加速接触轨和受流器的磨损，潮湿环境会增加短路故障发生概率。

武汉城轨1号线使用下部受流方式，受流器通过与第三轨下表面接触而获得电能，下部受流方式接触轨的安装高度及水平方向均可适当调整，无需设计多种工况高度即可满足现场实际需求；下部受流方式的防护罩能对接触轨的防护性及包裹性更好，不易于发生触电伤害并可以有效遮挡雪雨等恶劣环境，较好的保证牵引供电系统安全稳定工作，但与上部受流方式相比，其结构较复杂，设备费、维护和更新费用较高。
