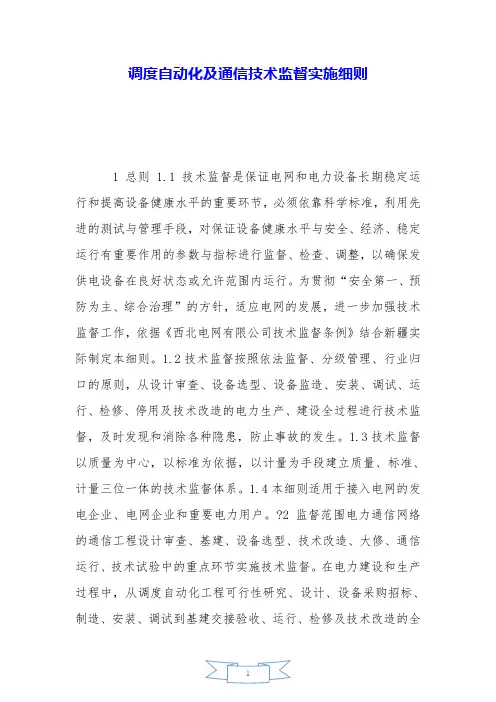

1总则1.1技术监督是保证电网和电力设备长期稳定运行和提高设备健康水平的重要环节，必须依靠科学标准，利用先进的测试与管理手段，对保证设备健康水平与安全、经济、稳定运行有重要作用的参数与指标进行监督、检查、调整，以确保发供电设备在良好状态或允许范围内运行。
为贯彻“安全第一、预防为主、综合治理”的方针，适应电网的发展，进一步加强技术监督工作，依据《西北电网有限公司技术监督条例》结合新疆实际制定本细则。
1.2技术监督按照依法监督、分级管理、行业归口的原则，从设计审查、设备选型、设备监造、安装、调试、运行、检修、停用及技术改造的电力生产、建设全过程进行技术监督，及时发现和消除各种隐患，防止事故的发生。
1.3技术监督以质量为中心，以标准为依据，以计量为手段建立质量、标准、计量三位一体的技术监督体系。
1.4本细则适用于接入电网的发电企业、电网企业和重要电力用户。
2监督范围电力通信网络的通信工程设计审查、基建、设备选型、技术改造、大修、通信运行、技术试验中的重点环节实施技术监督。
在电力建设和生产过程中，从调度自动化工程可行性研究、设计、设备采购招标、制造、安装、调试到基建交接验收、运行、检修及技术改造的全过程等实施技术监督。
3监督内容3.1监督的主要系统及设备3.1.1通信技术监督的主要系统及设备光纤通信系统(包括光缆、光传输设备)；电力线载波机通信系统；微波通信系统(包括微波通信设备及天馈线系统)；通信电源系统；电话交换系统（包括交换设备及终端设备）；综合配线架；电力调度通信系统及电力调度交换机、汇接机、调度录音设备和厂内通信系统；电力通信网监控及网管系统主站及采集终端。
3.1.2调度自动化技术监督的主要系统及设备数据采集与监控（SCADA）系统/能量管理系统（EMS）；水调自动化系统；厂站自动化监控系统；远动装置（RTU）；调度生产管理系统；电力实时数据传输和网络管理系统；配电自动化及管理系统(DMS)；辅助系统（包括：调度模拟屏、大屏幕投影设备、雷电定位系统、卫星云图、GPS卫星时钟和电网频率采集装置等）；实时动态监测系统；专用电源设备及配电柜；自动化机房监控系统；远动通道检测和配线柜；电力二次系统安全防护系统主站系统和二次系统安全防护设备。
与通信专业的接口以通信配线架端子为界；与其它计算机系统的接口以自动化系统输出接口端子为界。
3.2通信工程设计审查，设备选型的技术监督内容3.2.1调度机构与调度对象间应具备两种通信方式，各单位应制定规划，将重要通信节点逐步形成SDH自愈式光纤环网，提高通信的可靠性。
3.2.2通信方案与当地电网和通信网的总体发展规划相一致。
3.2.3设计的技术方案符合国家有关政策要求。
3.2.4对选型设备的技术指标要求应满足国家、行业的技术标准。
3.2.5选型设备应是在电力系统应用比较成熟、稳定的，并符合通信技术发展趋势，通过国家技术监督部门测试验收，允许进入电信网络的设备。
凡国家电网公司、西北电网公司及新疆电力公司明令禁止订货(或停止使用)的通信设备，禁止入网运行。
3.3通信设备(材料)验收的技术监督3.3.1对通信电路(或电网)安全具有重要影响的材料使用、制造工艺，确保其在整个设计寿命期间满足设计要求。
包括复合地线光缆(OPGW)中主要材料的使用和工艺、自承式无金属光缆(ADSS)耐电腐蚀及纺纶材料的使用及光缆工艺、微波通信塔使用钢材、镀锌连接件的材料和工艺、重要通信设备的生产工艺。
3.3.2对实际运行中不便(或难以)进行的重要技术指标以及重要软件功能进行测试验收，保证设备总体性能的实现。
必要时对OPGW光缆的额定导电电流、可适应的最高温度等技术指标进行出厂测试验收。
必要时对ADSS光缆的最大允许张力等技术指标进行出厂测试验收。
对新疆电网中首次使用的通信主设备的电磁保护、过电压保护、工作环境温度/湿度要求等技术指标的出厂测试验收。
在新疆电网中首次使用的通信设备管理软件进行出厂测试验收，性能应满足设计要求。
3.4通信光缆工程建设施工过程中的技术监督内容3.4.1电力特种光缆(ADSS，OPGW等)的敷设必须由具有相应资质的施工单位进行。
工程开工前须制定三项措施(组织措施、技术措施、安全措施)。
3.4.2光缆运抵施工现场后，应对光缆外包装进行检查,组织建设单位、生产厂家、施工单位三方进行现场盘测。
光缆开盘后，应对光缆盘号、随盘资料、合格证明书与设计文件进行核查，必需对每根纤芯的衰减指标进行测试，在确认光缆中的纤芯衰减指标正常，以及光缆长度、盘号无误后方可开始敷设工作。
检验结果应随工程资料移交建设单位，发现重大问题时应上报主管部门备案。
3.4.3敷设特种光缆时应使用合格的牵引设备，敷设过程中应一直对光缆的外护套进行检查。
ADSS光缆发现外护套有破损、OPGW光缆有断股等不满足质量规定要求的现象时应中断光缆的敷设，按照规定程序进行处理。
重大缺陷应做好记录，并随工程资料移交建设单位，发现重大问题时应上报主管部门备案。
ADSS光缆在带电施工时，其安全问题应当引起施工部门的注意，应当选择晴天施工。
3.4.4ADSS光缆在铁塔上的悬挂点，金具型号等应与设计文件进行核对，并按照设计图纸进行施工。
3.4.5ADSS光缆在施工时，动态情况下弯曲半径不能小于光缆直径的30倍；静态情况下光纤弯曲半径不能小于光缆直径的10倍，并避免光缆外皮的损伤。
3.4.6在进行光缆接续时应按照色谱进行，接续应当在晴天进行，接头盒应做好标识和防水、防震动处理。
3.4.7光缆在铁塔、电杆的靠近部分，盘缆架等应进行固定处理，防止风摆磨损。
3.4.8光缆引入地下、穿墙、跨跃变压器等时，必须进行保护处理(穿入铁管、PVC管等，并进行封堵)。
3.4.9光缆距离地面(建筑物、跨越公路、树木、输电线等)的高度按照通讯规程有关施工规范执行。
3.4.10光缆标识牌。
通信机房光纤配线架，穿管的出、入点，盘缆架．接续盒等处必须悬挂具有防水、防潮能力的标识牌。
3.4.11一段完整光缆施工结束后，应从两侧的终端盒(光纤配线架)进行光纤纤芯指标的测试，光纤长度、衰减特性、接头反射特性必须进行测试，并随工程资料移交建设单位。
3.5通信设备运行和维护技术监督各单位通信设备运行机构应制定各项运行管理制度，包括：运行维护制度、机房管理制度、设备安全检查制度、系统故障检查流程和消除缺陷管理制度、设备停（复）役审批和检修制度、新设备移交运行的技术交底制度等。
应对所辖通信系统建立完整、准确的技术档案。
技术档案包括工程设计资料，设备验收报告，原始测试数据，故障分析报告，日常安全检查和测试报告，设备停(复)役审批报告，月度统计分析报告，设备和备品备件管理档案等。
调度程控交换网的操控及管理终端，参照生产控制大区设备进行安全管理，不得与外部网络或信息网络相连。
3.5.1通信网结构配置电网调度机构与隶属调度的发电厂、变电所之间应具备两条不同路由且相互独立的电力通信电路用于承载电力调度通信业务。
至主要发电厂、变电所及网路节点间的主干通道应有两种不同传输介质的电路或物理路由完全独立的电路组成。
主干通信网应实现以光纤或数字微波为第一通信路由，其它通信方式为第二路由的通信通道。
应建立稳定可靠的通信网监测及管理系统，实现对重要通信站运行情况的监测和管理。
调度通信电路应满足传输电力调度、继电保护、安全自动装置、数据通信、调度自动化等业务的需要。
应具备同步时钟系统。
3.5.2通信光缆每年应对通信光缆中备用光纤的端对端损耗、连接器损耗、连接点损耗等进行两次测试(夏季、冬季)，并整理测试数据，与上次测试数据进行对比比较后记录存档，当相邻的两个光纤通信站间的光纤衰减值超过表一中数值时必须进行光缆处理。
对于新投运的光缆，在敷设的第一年，加密测试周期，以观察施工期间光纤受外应力作用的衰减变化。
工作波长(nm)85013101550光纤衰耗(db/km)20.40.25每年应对ADSS通信光缆的电腐蚀情况进行检查，其中预绞丝处光缆、变电站中OPGW光缆经其它光缆进入通信机房的接头盒处必须逐一进行检查；并记录存档。
各运行单位应对威胁通信光缆安全运行的危险点制定明细表，并根据情况进行不定期巡检。
如：跨跃公路的光缆段、光缆穿管处的密封等。
以光缆通信为主的单位可考虑实现光缆的在线自动监测。
3.5.3光通信设备具备自动迂回保护功能的光纤通信电路每年应对光纤通信系统进行系统测试，测试项目主要包括：系统的误码性能和抖动性能，光纤线路的端对端损耗、连接器损耗、连接点损耗，光接口的工作波长、平均发送功率、最小接收灵敏度等参数，并记录存档。
具备自动迂回保护功能的光纤通信电路，应每年至少进行1次人工切换试验。
3.5.4电力线载波电力载波频率的使用情况，应每年进行检查核对，及时清理未经审批或已退出使用的载波设备的频率资源。
每季度对载波设备进行如下的性能及参数测试，并做好记录:主要包含频率特性，振幅特性，网络的衰减、增益值，功率、电压电平，导频发送/接收是否正常等测试，并将记录存档。
电力线载波通道的耦合电容器、线路阻波器、接地开关、绝缘架空地线的巡视、维护、拆装，在发电厂内的，由发电厂高压部门负责；在发电厂外的，由当地供电部门的送、变电高压部门负责。
电力线载波通信用的结合滤波器、高频电缆的维护和接地开关的操作，由通信人员负责。
电力线载波通道的耦合电容器的试验、线路阻波器工频特性试验和保护避雷器特性试验，由高压电器部门负责；线路阻波器的频率调整和高频特性试验，则由通信人员负责。
3.5.5微波通信设备无线电通信设备的安装调试前，必须得到无线电管理委员会的正式批准。
设备安装地点、发信功率、频带宽度、通信方向等应按照无线电管理委员会的批准文件进行。
微波塔登高人员应具备劳动部门颁发的资质证书，安全工具等满足国家规定。
微波铁塔、防雷接地等验收合格后，方可进行设备的安装调试，并每年定期测试。
