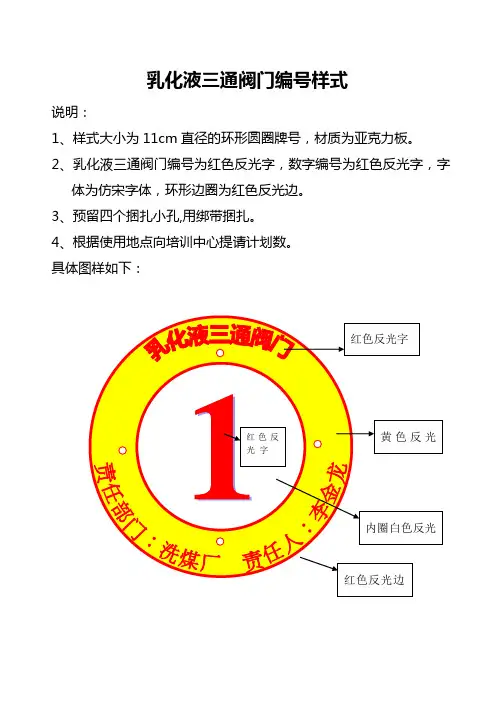

乳化液三通阀门编号样式

三通阀、二通阀图纸编号、版本编号规则1、 目的为了规范公司内部及外部对苏州工厂阀门及备件的选用，制定本规则。

2、 2012年11月10日之前的图纸编号、版本编号规则2.1编号总则每套三通阀和二通阀的身份对应唯一的编号，编号由两部分组成：项目编号+图纸编号。

2.2工程项目的阀门编号规则项目编号+图纸编号（1）项目编号项目编号为公司内部工程项目的编号，如CDS01、CDA01等。

（2）图纸编号图纸编号为苏州工厂三通阀、二通阀的制造图图号。

该图号为2012年11月10日之前的由苏州工厂执行的各图纸编号。

（3）举例说明如攀钢西昌热轧I标段加热炉项目的DN500的三通阀编号为：CDA67-SSRB500C。

其中CDA67为项目编号，SSRB500C为图纸编号。

（4）其它以上涉及的项目，由苏州工厂按上述规则整理，并列出整理目录，交总工办归档保管。

2.3备件项目的阀门编号规则项目编号+图纸编号（1）项目编号项目编号为售后服务部的合同编号。

（2）图纸编号备件的图纸编号由两部分组成，主体设备图纸编号+零部件编号。

图纸编号为苏州工厂三通阀、二通阀的制造图图号。

该图号为2012年11月10日之前的由苏州工厂执行的各图纸编号。

各备件编号为对应主体设备的零部件编号。

（3）举例说明如攀钢西昌热轧I标段加热炉项目的DN500的三通阀的支撑架编号为：SBPCDA6720121106-SSRB500C-2。

其中SBPCDA6720121106为备件合同编号，SSRB500C为备件主体设备DN500的三通阀，2DN500的三通阀的支撑架编号。

3、 2012年11月10日起重新设计、修改图纸的编号、版本编号规则3.1编号总则2012年11月10日起重新设计、修改的图纸采用统一的编号规则，编号规则见上海嘉德公司总工办1201版《苏州工厂二通阀、三通阀标准化文件》。

摘录如下：（1）各设备（三通阀、二通阀等）规格型号标准化，编码原则如下：阀门编号由8 位字符组成，例如三通换向阀、II类、DN400、压力等级20KPa、下出口表示如下：3II400X20；a)第一位：用数字3表示三通阀，数字2表示二通阀；b)第二位用字母I、II 等确定阀门类别，即前文中的I 类、II 类、III类；c)第三～五位表示阀门的规格，采用阀门通径表示：如：200代表DN200；d)第六位表示阀门出口方向：X 代表下出口，C 代表侧出口。

141
#3间冷水加氨泵入口门
J1QCD26AA671
142
#1间冷水加氨泵出口门
J1QCD24AA673
143
#2间冷水加氨泵出口门
J1QCD25AA673
144
#3间冷水加氨泵出口门
J1QCD26AA673
145
间冷水加氨泵出口母管至#1机切换门
J1QCD40 AA671
146
间冷水加氨泵出口母管至#2机切换门
J2QCA22 AA673
86
#3间冷水加联氨泵出口门
J2QCA23 AA673
87
间冷水加联氨泵出口母管至#1机切换门
J2QCA30 AA671
88
间冷水加联氨泵出口母管至#2机切换门
J2QCA30 AA672
89
间冷水加联氨泵出口母管至#1机总门
J2QCA31 AA671
90
间冷水加联氨泵出口母管至#2机总门
36
#1澄清池手动排泥门
YOGNB11 AA451
37
#1澄清池电动排泥门
YOGNB11 AA401
38
#2澄清池手动排泥门
YOGNB12 AA451
39
#2澄清池电动排泥门
YOGNB12 AA401

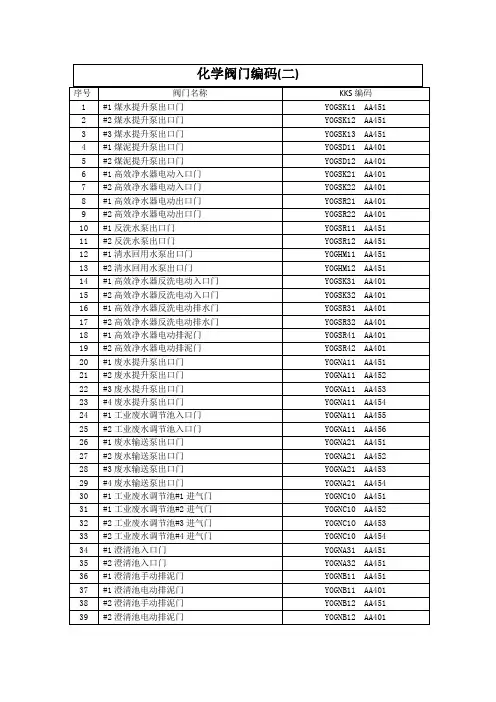

序号
阀门名称
KKS编码
40
#1中间水泵入口门
YOGNK11 AA451
41
#2中间水泵入口门YOG源自K11 AA45280给水加联氨泵出口母管至#2机总门
J1QCA32 AA671
81
#1间冷水加联氨泵入口门
J2QCA21 AA671
82
#2间冷水加联氨泵入口门
J2QCA22 AA671

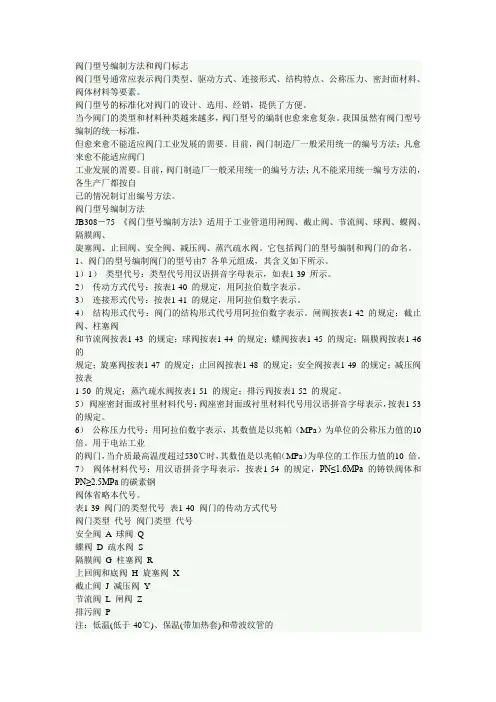

阀门型号编制方法和阀门标志阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；凡愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；凡不能采用统一编号方法的，各生产厂都按自己的情况制订出编号方法。

阀门型号编制方法JB308－75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1、阀门的型号编制阀门的型号由7 各单元组成，其含义如下所示。

1）1）类型代号：类型代号用汉语拼音字母表示，如表1-39 所示。

2）传动方式代号：按表1-40 的规定，用阿拉伯数字表示。

3）连接形式代号：按表1-41 的规定，用阿拉伯数字表示。

4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。

闸阀按表1-42 的规定；截止阀、柱塞阀和节流阀按表1-43 的规定；球阀按表1-44 的规定；蝶阀按表1-45 的规定；隔膜阀按表1-46 的规定；旋塞阀按表1-47 的规定；止回阀按表1-48 的规定；安全阀按表1-49 的规定；减压阀按表1-50 的规定；蒸汽疏水阀按表1-51 的规定；排污阀按表1-52 的规定。

5）阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，按表1-53 的规定。

6）公称压力代号：用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10 倍。

用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10 倍。

7）阀体材料代号：用汉语拼音字母表示，按表1-54 的规定，PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力 1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。
