[数电课程设计数字电子时钟的实现] 电子时钟课程设计课程设计报告设计题目:数字电子时钟的设计与实现班级:学号:姓名:指导教师:设计时间:摘要钟表的数字化给人们生产生活带来了极大的方便,大大的扩展了原先钟表的报时。
诸如,定时报警、按时自动打铃、时间程序自动控制等,这些,都是以钟表数字化为基础的。
功能数字钟是一种用数字电路实现时、分、秒、计时的装置,与机械时钟相比具有更高的准确性和直观性,且无机械装置,具有更长的使用寿命,因此得到了广泛的使用。
从原理上讲,数字钟是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
因此,此次设计与制作数字钟就是为了了解数字钟的原理,从而学会制作数字钟,而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及使用方法。
通过此次课程设计可以进一步学习与各种组合逻辑电路与时序电路的原理与使用方法。
通过仿真过程也进一步学会了Multisim7的使用方法与注意事项。
本次所要设计的数字电子表可以满足使用者的一些特殊要求,输出方式灵活,如可以随意设置时、分、秒的输出,定点报时。
由于集成电路技术的发展,,使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。
关键词:数字钟,组合逻辑电路,时序电路,集成电路目录摘要 (1)第1章概述············································3第2章课程设计任务及要求·······························42.1设计任务············································42.2设计要求············································4第3章系统设计··········································63.1方案论证············································63.2系统设计············································63.2.1结构框图及说明·································63.2.2系统原理图及工作原理···························73.3单元电路设计········································83.3.1单元电路工作原理·······························83.3.2元件参数选择···································14第4章软件仿真·········································154.1仿真电路图··········································154.2仿真过程············································164.3仿真结果············································16第5章安装调试··········································175.1安装调试过程········································175.2故障分析············································17第6章结论···············································18第7章使用仪器设备清单··································19参考文献·················································19收获、体会和建议·········································20第1章概述数字集成电路的出现和飞速发展,以及石英晶体振荡器的广泛应用,使得数字钟的精度稳定度远远超过了老式的机械表,用数字电路实现对“时”、“分”、“秒”数字显示的数字钟在数字显示方面,目前已有集成的计数、译码电路,它可以直接驱动数码显示器件,也可以直接采用才COMS--LED光电组合器件,构成模块式石英晶体数字钟。

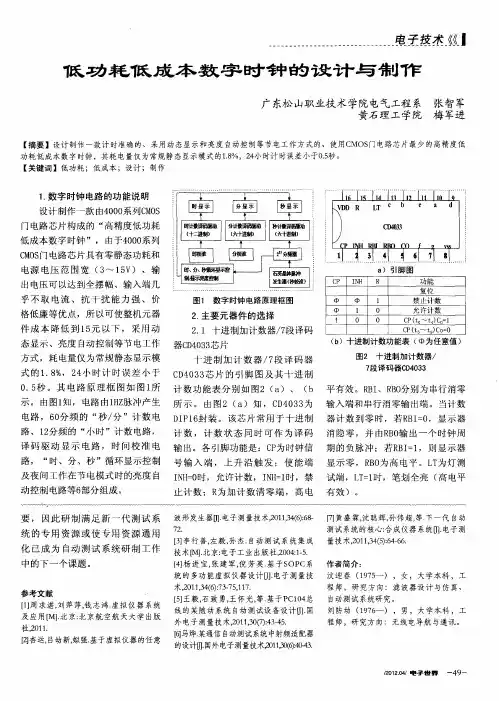

应用科技学院《电子技术课程设计报告》设计题目:数字钟的设计与制作专业班级:13级《物联网工程》2班姓名:白雪王贞张莹学号:068 108 131指导老师:刘烨时间:2015年5月15日~ 2015年 5 月30日地点:四教4414实验室摘要:数字时钟是一种用数字电路技术实现秒﹑分﹑时的计时装置,与传统的机械钟相比,它具有更高的准确性和直观性,且无机械装置,具有更长的使用寿命,因而得到了广泛的应用。
小到人们的日常生活中的电子手表,大到车站﹑机场等公共场所的大型数显电子钟。
数字时钟从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
本课程设计要用通过简单的逻辑芯片实现数字时钟。
要点在于用555芯片连接输出为一秒的多谐振荡器用于时钟的秒脉冲,用14位二进制计数器CC4060芯片、7双BCD同步加计数器CD4518芯片、十进制加计数器/7段译码器CD4033芯片等连接成60和12进制的计数器,再通过七段数码管显示,构成了简单数字时钟。
关键词:数字时钟;555芯片;计数器;数码管1设计目的 (4)1.1设计指标 (4)2课程设计任务及要求 (4)2.1 设计任务 (4)2.2 设计要求 (4)3系统设计 (4)3.1 设计思路 (4)3.2 系统设计 (5)3.2.1 原理图及说明 (5)3.2.2 具体设计 (6)3.2.2.1.小时计时电路 (6)3.2.2.2.分钟计时电路 (6)3.2.2.3.秒钟计时电路 (6)3.2.2.4.手动时间校准电路的设计 (6)3.2.2.5.光敏电阻的设计 (6)4 主要元器件的介绍 (7)4.1 40161------4位二进制同步计数器(有预置端,异步清除) (7)4.2 CD40106 (7)4.3 CD4009 (8)5 电路板的安装与测试 (8)1设计目的数字电子钟是一种用数字显示秒﹑分﹑时的记时装置,与传统的机械钟相比,他具有走时准确﹑显示直观﹑无机械传动装置等优点,因而得到了广泛的应用:小到人们的日常生活中的电子手表,大到车站﹑机场等公共场所的大型数显电子钟。
数字时钟各单元电路的设计方案及原理说明数字时钟是现代生活中常见的时间显示工具,它通过使用数字来表示小时和分钟。
而数字时钟的核心组成部分则是由各个数字显示单元电路组成的。
在本文中,我将为您介绍数字时钟各单元电路的设计方案及原理说明,希望能帮助您更深入地了解数字时钟的工作原理。
我们需要了解数字时钟的基本原理。
数字时钟使用了七段显示器来显示数字,每个数字由七个LED(Light Emitting Diode)组成,分别表示了该数字的不同线条。
为了控制七段显示器显示特定的数字,我们需要设计相应的驱动电路。
1. 数字时钟的驱动电路设计方案a. 时钟信号生成器:数字时钟需要一个稳定的时钟信号来驱动各个单元电路,通常使用晶振电路来生成精确的时钟信号。
b. 时分秒计数器:用于计数时间,并将计数结果转化为可以驱动七段显示器的信号。
时分秒计数器可以使用计数逻辑电路来实现,其中包括触发器和计数器芯片等。
c. 译码器:译码器用于将计数器输出的二进制数据转换为可以驱动七段显示器的控制信号。
根据不同的数字,译码器会选通对应的七段LED。
2. 数字时钟的各单元电路原理说明a. 时钟信号生成器的原理:晶振电路通过将晶振与逻辑电路相连,通过振荡来生成稳定的时钟信号。
晶振的振荡频率决定了时钟的精确度,一般使用32.768kHz的晶振来实现。
b. 时分秒计数器的原理:时分秒计数器使用触发器和计数器芯片来实现,触发器可以保存二进制的计数值,并在时钟信号的作用下进行状态切换。
计数器芯片可以根据触发器的状态进行计数和重置操作。
c. 译码器的原理:译码器根据计数器输出的二进制数据选择对应的七段LED。
七段LED通过加电来显示数字的不同线条,然后通过译码器的工作,将二进制数据转换为驱动七段LED的信号。
通过以上的设计方案和原理说明,我们可以更好地理解数字时钟各单元电路的工作原理。
数字时钟通过时钟信号生成器来提供稳定的时钟信号,时分秒计数器记录并计算时间,译码器将计数结果转化为可以驱动七段显示器的信号。
目录摘要 (1)1数字钟的结构设计及方案选择 (2)1.1振荡器的选择 (2)1.2计数单元的构成及选择 (3)1.3译码显示单元的构成选择 (3)1.4校时单元电路设计及选择 (4)2 数字钟单元电路的设计 (4)2.1振荡器电路设计 (4)2.2时间计数单元设计 (4)2.2.1集成异步计数器74LS390 (5)2.2.2 用74LS390构成秒和分计数器电路 (5)2.2.3用74LS390构成时计数器电路 (6)2.2.4 时间计数单元总电路 (7)2.3译码显示单元电路设计 (7)2.4 校时单元电路设计 (7)2.5整点报时单元电路设计 (1)3 数字钟的实现电路及其工作原理 (9)4电路的搭建与调试 (10)5结束语 (10)参考文献 (11)附录1: (12)摘要数字钟被广泛用于个人家庭及公共场所,成为人们日常生活中的必需品。
诸如定时自动报警、按时自动打铃、定时广播、自动起闭路灯、定时开关烘箱、甚至各种定时电气的自动启用等,所有这些,都是以钟表数字化为基础的。
因此,研究数字钟及扩大其应用,有着非常现实的意。
数字电子钟,从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
数字电子钟有以下几部分组成:振荡器,分频器,60进制的秒、分计时器和12进制计时计数器,秒、分、时的译码显示部分及校正电路等。
关键词:数字钟 555多谐振荡器计数器 74LS390 74LS48数字电子时钟的设计及制作1数字钟的结构设计及方案选择数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。
主要由振荡器、分频器、计数器、译码器显示器和校时电路组成。
振荡器产生稳定的高频脉冲信号,作为数字钟的时间基准,通常使用石英晶体震荡器,然后经过分频器输出标准秒脉冲,或者由555构成的多谐振荡器来直接产生1HZ的脉冲信号。
秒计数器满60后向分计数器进位,分计数器满60后向小时计数器进位,小时计数器按照“12翻1”规律计数。
基于单片机的数字电子时钟设计数字电子时钟是一种非常常见的电子产品,它可以帮助我们实现精确的时间显示,让我们的生活更加方便。
随着科技的不断发展,数字电子时钟也在不断更新和发展,基于单片机的数字电子时钟已经成为当前最先进的技术之一。
本文将介绍基于单片机的数字电子时钟的设计原理和实现方法。
一、数字电子时钟的设计原理数字电子时钟的实现原理就是把时间信号转换成数字信号,再通过计算机芯片来显示时间。
其中,时间信号可以是电缆信号或者无线信号,并且也可以通过外部的控制电路进行调节。
而计算机芯片可以采用单片机、PLC控制器等方案进行设计。
基于单片机的数字电子时钟,可以使用数字时钟芯片和定时器芯片来完成。
数字时钟芯片是一种能够实现数据的统计、时钟显示等功能的IC芯片,通过将其与定时器芯片相连,就能够实现精确的时间统计和显示。
此外,在设计时还需要进行软硬件电路的优化和调试。
二、基于单片机的数字电子时钟的实现方法1、硬件设计基于单片机的数字电子时钟的硬件设计,主要包含单片机控制电路、显示电路、外设接口电路、供电电路、时钟芯片和定时器芯片等部分。
其中,时钟芯片用于提供精准的时间信号,定时器芯片则用于进行计时,而单片机和外设接口电路则用于控制整个数字电子时钟的功能。
另外,数字电子时钟还需要进行外观设计,通常采用的是数码管或液晶屏幕显示时间。
通过优化电路布局和参数匹配,可以有效地提高整个数字电子时钟的稳定性和精度。
2、软件设计在数字电子时钟的软件设计中,主要包含固件设计和操作系统设计两部分。
固件设计是指对单片机系统进行程序编写、调试和优化,以实现时钟的各种功能;而操作系统设计,则是对固件进行封装,建立起一套完整的操作环境,方便用户进行操作。
在固件设计中,需要考虑到时钟的显示、调节、闹钟、定时等多种功能的实现。
通常,这些功能都会涉及到多个模块和数据结构的设计,需要通过循序渐进的方式逐步实现。
在操作系统设计中,需要对时钟的各种操作进行封装,形成一套完整的操作界面。
数字钟的设计与制作一、设计指标1. 显示时、分、秒。
2. 可以24小时制或12小时制。
3. 具有校时功能,可以对小时和分单独校时,对分校时的时候,停止分向小时进位。
校时时钟源可以手动输入或借用电路中的时钟。
4. 具有正点报时功能,正点前10秒开始,蜂鸣器1秒响1秒停地响5次。
(选做)5. 为了保证计时准确、稳定,由晶体振荡器提供标准时间的基准信号。
二、设计要求1. 画出总体设计框图,以说明数字钟由哪些相对独立的功能模块组成,标出各个模块之间互相联系,时钟信号传输路径、方向和频率变化,并以文字对原理作辅助说明。
2. 设计各个功能模块的电路图,加上原理说明。
3. 选择合适的元器件,并选择合适的输入信号和输出方式,在面包板上接线验证、调试各个功能模块的电路。
在确保电路正确性的同时,输入信号和输出方式要便于电路的测试和故障排除。
(也可选用Mutisim仿真)4. 在验证各个功能模块基础上,对整个电路的元器件和布线,进行合理布局,进行整个数字钟电路的接线调试。
三、制作要求自行在面包板上装配和调试电路,能根据原理、现象和测量的数据检查和发现问题,并加以解决。
四、设计报告要求1. 格式要求(见附录1)2. 内容要求①设计指标。
②画出设计的原理框图,并要求说明该框图的工作过程及每个模块的功能。
③列出元器件清单,并画出管脚分配图和芯片引脚图。
④画出各功能模块的电路图,加上原理说明(如2、5进制到10进制转换,10进制到6进制转换的原理,个位到十位的进位信号选择和变换等)。
⑥画出总布局接线图(集成块按实际布局位置画,关键的连接应单独画出,计数器到译码器的数据线、译码器到数码管的数据线可以简化画法,但集成块的引脚须按实际位置画,并注明名称)。
⑦数字钟的运行结果和使用说明。
提出建议。
五、仪器与工具1. 直流电源1台。
2. 四连面包板1块。
3. 数字示波器(每两人1台)4. 万用表(每班2只)。
5. 镊子1把。
6. 线剥钳1把。
基于STC89C52单片机时钟的设计与实现1. 本文概述本文主要介绍了基于STC89C52单片机和DS1302时钟芯片的电子时钟设计与实现。
该电子时钟系统具有年月日等基本时间显示功能,并集成了秒表计时处理、闹钟定时、蜂鸣器和温度显示等附加功能。
系统采用LCD1602作为液晶显示器件,通过单片机对时钟和温度等数据进行处理后传输至LCD进行显示。
用户可以通过按键对时间进行调节,同时,单片机还通过扩展外围接口实现了温度采集等功能。
本文的目标是提供一个功能丰富、易于操作的电子时钟系统,为学习和应用单片机技术提供一个实用的案例。
2. 系统设计要求在设计基于STC89C52单片机的时钟系统时,我们需要考虑以下几个关键的设计要求:时钟系统必须具备基本的时间显示功能,能够以小时、分钟和秒为单位准确显示当前时间。
系统还应支持设置闹钟功能,允许用户设定特定的时间点进行提醒。
系统需要保证长时间稳定运行,具备良好的抗干扰能力,确保在各种环境下都能准确计时。
还应具备一定的容错能力,即使在操作失误或外部干扰的情况下,也能保证系统的正常运行。
用户界面应简洁直观,便于用户快速理解和操作。
时钟的显示部分应清晰可见,即使在光线较暗的环境下也能保持良好的可视性。
同时,设置和调整时间的操作应简单易懂,方便用户进行日常使用。
在设计时钟系统时,应考虑到未来可能的功能扩展,如温度显示、日期显示等。
系统的设计应具有一定的灵活性和扩展性,以便在未来可以轻松添加新的功能模块。
鉴于时钟系统可能需要长时间运行,能耗是一个重要的考虑因素。
设计时应选择低功耗的元件,并优化电源管理策略,以延长电池寿命或减少能源消耗。
在满足上述所有要求的同时,还需要控制成本,确保产品的市场竞争力。
这可能涉及到对单片机的编程优化、选择性价比高的外围元件等措施。
通过满足上述设计要求,我们可以确保开发出一个功能完善、稳定可靠、用户友好、易于扩展、节能环保且成本效益高的STC89C52单片机时钟系统。
目录整点报时单元电路设计 (1)摘要数字钟被广泛用于个人家庭及公共场所,成为人们日常生活中的必需品。
诸如定时自动报警、按时自动打铃、定时广播、自动起闭路灯、定时开关烘箱、甚至各种定时电气的自动启用等,所有这些,都是以钟表数字化为基础的。
因此,研究数字钟及扩大其应用,有着非常现实的意。
数字电子钟,从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
数字电子钟有以下几部分组成:振荡器,分频器,60进制的秒、分计时器和12进制计时计数器,秒、分、时的译码显示部分及校正电路等。
关键词:数字钟 555多谐振荡器计数器 74LS390 74LS48数字电子时钟的设计及制作1数字钟的结构设计及方案选择数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。
主要由振荡器、分频器、计数器、译码器显示器和校时电路组成。
振荡器产生稳定的高频脉冲信号,作为数字钟的时间基准,通常使用石英晶体震荡器,然后经过分频器输出标准秒脉冲,或者由555构成的多谐振荡器来直接产生1HZ的脉冲信号。
秒计数器满60后向分计数器进位,分计数器满60后向小时计数器进位,小时计数器按照“12翻1”规律计数。
计数器的输出分别经译码器送显示器显示。
由于计数的起始时间不可能与标准时间一致,故需要在电路上加一个校时电路,当计时出现误差时,可以用校时电路校时、校分。
如图 1-1所示为数字钟电路系统的组成框图。
图1-1数字钟电路系统的组成框图方案一:首先构成一个NE555定时器产生震荡周期为秒的标准秒脉冲,在加一个74ls74分频电路。
由74LS390采用清零法分别组成六十进制的秒计数器、六十进制分计数器、十二进制时计数器。
使用74ls74d的输出作为秒记数器的CP脉冲,把秒记数器地进位输出作为分记数器地CP脉冲,分记数器的进位输出作为时记数器的CP脉冲。
使用74LS48为驱动器,共阴极数码管作为显示器,再以基本RS锁存器构成校时电路。
方案二:首先构成一个由石英晶体振荡器和由CD4060构成的分频器构成的产生震荡周期为一秒的标准秒脉冲,由CD4518采用清零法分别组成六十进制的秒计数器、六十进制分计数器、十二进制时计数器。
数字电子技术课程设计报告题目:数字钟的设计与制作时间:09-10学年第二学期18-19周院校:武汉纺织大学班级:测控081组员:夏亦冰李艳飞田传雪吴哲伦数字电子技术课程设计报告一.设计目的数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确性和直观性,且无机械装置,具有更更长的使用寿命,因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。
因此,我们此次设计与制做数字钟就是为了了解数字钟的原理,从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.二.实现功能1.要求内容1)时以24为周期2)分和秒以60为周期3)能显示时、分、秒4)具有校时功能,可以分别对时及分进行单独校时,使其校正到标准时间2. 发挥内容1)星期的显示2)计时过程具有报时功能三.元器件1.洞洞板2块2.0.47uF电容1个3.100nF电容1个4.共阴八段数码管7个5.网络线10米6.CD4511集成块7块7.CD4060集成块1块8.74HC390集成块4块9.74HC51集成块1块10.74HC00集成块4块11.74HC30集成块1块12.10MΩ电阻5个13.74HC00集成块4块14.L7805三端稳压管1个15.30pF瓷片电容2个16.9V电池1块17.单刀双掷开关2个18.单刀单置开关1个19.74HC10集成块1块各个芯片引脚图1.CD74HC3902.L7805稳压管3.CD4060 4.CD4511 5.74HC10 6.74HC307.74HC518.74HC00四、原理框图1.数字钟的构成数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。
由于计数的起始时间不可能与标准时间(如北京时间)一致,故需要在电路上加一个校时电路,同时标准的1HZ 时间信号必须做到准确稳定。

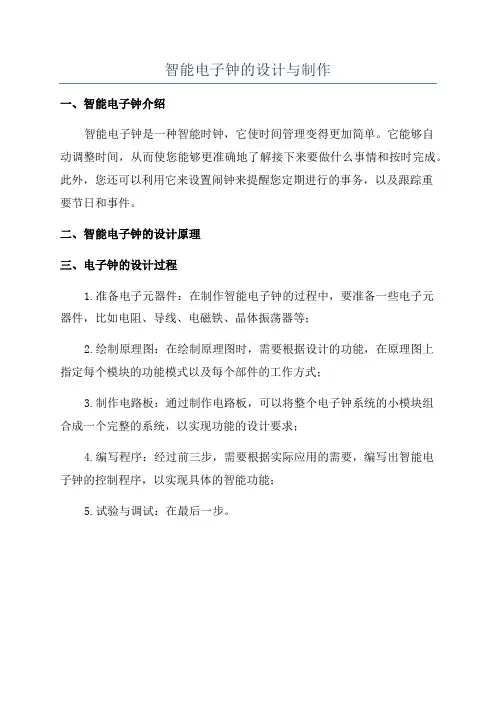

智能电子钟的设计与制作
一、智能电子钟介绍
智能电子钟是一种智能时钟,它使时间管理变得更加简单。
它能够自
动调整时间,从而使您能够更准确地了解接下来要做什么事情和按时完成。
此外,您还可以利用它来设置闹钟来提醒您定期进行的事务,以及跟踪重
要节日和事件。
二、智能电子钟的设计原理
三、电子钟的设计过程
1.准备电子元器件:在制作智能电子钟的过程中,要准备一些电子元
器件,比如电阻、导线、电磁铁、晶体振荡器等;
2.绘制原理图:在绘制原理图时,需要根据设计的功能,在原理图上
指定每个模块的功能模式以及每个部件的工作方式;
3.制作电路板:通过制作电路板,可以将整个电子钟系统的小模块组
合成一个完整的系统,以实现功能的设计要求;
4.编写程序:经过前三步,需要根据实际应用的需要,编写出智能电
子钟的控制程序,以实现具体的智能功能;
5.试验与调试:在最后一步。
利用单片机的定时器设计一个数字时钟数字时钟是我们日常生活中常见的计时工具,可以准确地显示当前的时间。
而单片机的定时器则可以提供精准的定时功能,因此可以利用单片机的定时器来设计一个数字时钟。
本文将介绍如何使用单片机的定时器来设计一个基于数字显示的时钟,并提供基本的代码实现。
一、时钟电路设计利用单片机设计一个数字时钟,首先需要设计一个合适的时钟电路。
时钟电路一般由电源电路、晶振电路、单片机复位电路和显示电路组成。
1. 电源电路:为电路提供工作所需的电源电压,一般使用稳压电源芯片进行稳定的供电。
2. 晶振电路:利用晶振来提供一个稳定的时钟信号,常用的晶振频率有11.0592MHz、12MHz等。
3. 单片机复位电路:用于保证单片机在上电或复位时能够正确地初始化,一般使用降低复位电平的电路。
4. 显示电路:用于将单片机输出的数字信号转换成七段数码管可以识别的信号,一般使用BCD码和译码器进行实现。
二、单片机定时器的应用单片机的定时器具有精准的定时功能,可以帮助实现时钟的计时功能。
单片机的定时器一般分为定时器0和定时器1,根据具体的应用需求选择使用。
在设计数字时钟时,可以将定时器0配置成定时器模式,设置一个适当的定时时间。
当定时器0计时达到设定时间时,会触发一个中断信号,通过中断处理程序可以实现时钟的计时功能。
以下是一个基于单片机的定时器的伪代码示例:```void Timer0_Init(){// 设置定时器0为工作在定时器模式下// 设置计时时间// 开启定时器0中断}// 定时器0中断处理程序void Timer0_Interrupt_Handler(){// 更新时钟显示}void main(){Timer0_Init();while(1){// 主循环}}```在上述伪代码中,Timer0_Init()函数用于初始化定时器0的相关设置,包括工作模式和计时时间等。
Timer0_Interrupt_Handler()函数是定时器0的中断处理程序,用于处理定时器0计时到达设定时间时的操作,例如更新时钟显示。
基于单片机的电子时钟的设计与实现电子时钟是一种使用微处理器或单片机作为主控制器的数字时钟。
它不仅能够显示当前时间,还可以具备其他附加功能,如闹钟、日历、温度显示等。
一、设计目标设计一个基于单片机的电子时钟,实现以下功能:1.显示时间:小时、分钟和秒钟的显示,采用7段LED数码管来显示。
2.闹钟功能:设置闹钟时间,到达设定的时间时会发出提示音。
3.日历功能:显示日期、星期和月份。
4.温度显示:通过温度传感器获取当前环境温度,并显示在LED数码管上。
5.键盘输入和控制:通过外部键盘进行时间、日期、闹钟、温度等参数的设置和调整。
二、硬件设计1.单片机选择:选择一款适合的单片机作为主控制器,应具备足够的输入/输出引脚、中断和定时器等功能,如STC89C522.时钟电路:使用晶振为单片机提供稳定的时钟源。
3.7段LED数码管:选择合适的尺寸和颜色的数码管,用于显示小时、分钟和秒钟。
4.温度传感器:选择一款适合的温度传感器,如DS18B20,用于获取环境温度。
5.喇叭:用于发出闹钟提示音。
6.外部键盘:选择一款适合的键盘,用于设置和调整时间、日期、闹钟等参数。
三、软件设计1.初始化:设置单片机定时器、外部中断和其他必要的配置。
2.时间显示:通过定时器中断,更新时间,并将小时、分钟和秒钟分别显示在相应的LED数码管上。
3.闹钟功能:设置闹钟时间,定时器中断检测当前时间是否与闹钟时间一致,若一致则触发警报。
4.日历功能:使用定时器中断,更新日期、星期和月份,并将其显示在LED数码管上。
5.温度显示:通过定时器中断,读取温度传感器的数据,并将温度显示在LED数码管上。
6.键盘输入和控制:通过外部中断,读取键盘输入,并根据输入进行相应的操作,如设置时间、闹钟、日期等。
7.警报控制:根据设置的闹钟时间,触发警报功能,同时根据用户的设置进行控制。
四、测试与调试完成软件设计后,进行系统测试与调试,包括验证显示时间、日期、温度等功能的准确性,以及闹钟和警报功能的触发与控制。
多功能数字钟的设计及制作1.设计分析本次设计的数字钟具有校时功能。
我们需要在先设计一个基本的数字钟,然后在此基础上增加校时电路。
一个基本的数字钟由三个部分组成:秒脉冲产生电路,计数电路,译码显示电路,然后就是加上校时电路,一个四部分构成了本次设计的多功能数字钟,其总体方框图如图1-1图1-1 总体方框图2.设计内容2.1秒脉冲产生部分本设计使用由555定时器构成的多谐振荡器来产生1HZ的信号。
虽然此振荡器没有石英晶体稳定度和精确度高,由于设计简单而成为了设计时的首选。
只要在555定时器电路外部配上两个电阻及两个电容元件,并将某些引脚相连,就可以方便地构成多谐振荡器。
555定时器是数字脉冲产生的核心芯片,所以在了解其原理之前,我们需了解555定时器。
555定时器逻辑符号如图2-1所示:图2-1 555定时器逻辑符号管脚功能如表2-1所示:图2-2 秒脉冲电路根据原理和元件图,结合一阶电路暂态过程的三要素法,可以计算出充放电的时间,两者相加即为脉冲周期,脉冲周期的倒数即为脉冲频率。
充电过程的方程式: 2/3Vcc=Vcc+(1/3Vcc-Vcc)e(t1/RC)t1=(R1+R2)C*㏑2=0.7(R1+R2)C放电过程的方程式: 1/3Vcc=0+(2/3Vcc-0)e(t1/RC)t2=R2*C㏑2=0.7R2*C脉冲周期为: t=t1+t2=0.7(R1+2R2)C脉冲频率为: f=1/t=1.43/(R1+2R2)C令R1=15k,R2=68k,C=0. 01F,(其中0.01F的电容的作用是防干扰的)代入数据,计算得,f=0.94HZ≈1HZ基本满足实验要求。
2.2计数部分计数部分的核心芯片是74LS9074LS90是二---五---十进制异步计数器。
它有两个时钟输入CKA和CKB,其中,CPA和Q0组成一位二进制计数器,CKB和Q1Q2Q3组成五进制计数器,若将Q0与CKB相连接,时钟脉冲从CKA输入,则构成了84212BCD码十进制计数器。
数字时钟课程设计程序一、课程目标知识目标:1. 学生能理解数字时钟的构造原理,掌握时钟的数字显示方法。
2. 学生能掌握时、分、秒的概念,并运用这些概念解读数字时钟。
3. 学生了解数字时钟与日常生活、科技发展的联系。
技能目标:1. 学生能通过实际操作,制作一个简单的数字时钟模型。
2. 学生能运用所学知识,解决数字时钟相关的问题。
3. 学生能运用信息技术手段,收集、整理与数字时钟相关的资料。
情感态度价值观目标:1. 学生培养对数字时钟的兴趣,激发探究时间的欲望。
2. 学生在合作学习中,培养团队协作精神和解决问题的能力。
3. 学生认识到时间的重要性,养成珍惜时间、合理安排时间的习惯。
课程性质:本课程为信息技术与科学相结合的综合性课程,旨在培养学生的动手能力、创新能力和时间观念。
学生特点:六年级学生具有较强的观察力、思维力和动手能力,对新鲜事物充满好奇心。
教学要求:注重理论与实践相结合,引导学生主动探究,关注学生个体差异,提高学生的综合素质。
将课程目标分解为具体的学习成果,以便于后续的教学设计和评估。
二、教学内容1. 数字时钟的基础知识:- 时、分、秒的概念及相互关系- 数字时钟的构造原理及工作方式- 数字时钟的显示方法及特点2. 数字时钟的制作:- 选择合适的材料和工具- 设计数字时钟的电路图- 实际操作,制作数字时钟模型3. 数字时钟的应用与问题解决:- 数字时钟在生活中的应用案例- 运用数字时钟知识解决实际问题- 信息技术手段在数字时钟学习中的应用4. 时间观念与时间管理:- 认识时间的重要性- 学会珍惜时间,合理安排时间- 时间管理的方法与技巧教学内容安排和进度:第一课时:数字时钟基础知识学习第二课时:数字时钟制作(1)第三课时:数字时钟制作(2)第四课时:数字时钟应用与问题解决第五课时:时间观念与时间管理教材章节:- 第四章《电子时钟与计时器》- 第一节《电子时钟的原理与制作》- 第二节《计时器及其应用》教学内容与课本紧密关联,遵循科学性和系统性原则,注重培养学生的动手能力、创新能力和时间观念。
数字电子钟的设计与制作一、设计概述1.设计任务➢时钟脉冲电路设计➢60进制计数器设计➢24进制计数器设计➢“秒”,“分”,“小时”脉冲逻辑电路设计➢“秒”,“分”,“小时”显示电路设计➢“分”,“小时”校时电路➢整点报时电路2.功能特性➢设计的数字钟能直接显示“时”,“分”,“秒”,并以24小时为一计时周期。
➢当电路发生走时误差时,要求电路具有校时功能。
➢要求电路具有整点报时功能,报时声响为四低一高,最后一响正好为整点。
3.原理框图图 1 原理框图二、设计原理数字钟是一个将“时”,“分”,“秒”显示于人的视觉器官的计时装置。
它的计时周期为24小时,显示满刻度为23时59分59秒,另外应有校时功能和报时功能。
因此,一个基本的数字钟电路主要由译码显示器、“时”,“分”,“秒”计数器、校时电路、报时电路和振荡器组成。
干电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路组成。
秒信号产生器是整个系统的时基信号,它直接决定计时系统的精度,一般用石英晶体振荡器加分频器来实现。
将标准秒信号送入“秒计数器”,“秒计数器”采用60进制计数器,每累计60秒发现胡一个“分脉冲”信号,该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60进制计数器,每累计60分钟,发出一个“时脉冲”信号,该信号将被送到“时计数器”。
“时计数器”采用24进制计时器,可实现对一天24小时的累计。
译码显示电路将“时”、“分”、“秒”计数器的输出状态菁七段显示译码器译码,通过六位LED七段显示器显示出来。
整点报时电路时根据计时系统的输出状态产生一脉冲信号,然后去触发一音频发生器实现报时。
校时电路时用来对“时”、“分”、“秒”显示数字进行校对调整的。
三、设计步骤1.计数器电路根据计数周期分别组成两个60进制(秒、分)和一个24进制(时)的计数器。
把它们适当连接就可以构成秒、分、时的计数,实现计时功能。
CC4518的符号如图,一个芯片集成了两个完全相同的十进制计数器,其异步清零信号CR是高电平有效。
摘要:本系统以AT89S52为核心,选用DS1302串行时钟芯片,RT1602液晶显示器实现液晶显示当前日期、时间、星期。
本电子钟具有日期、时、分、秒的显示、调整功能,采用的时间制式为24小时制,时间显示格式为时(十位、个位)、分(十位、个位)、秒(十位、个位)。
关键词AT89S52、显示时间、调整时间、目录一、设计任务及要求 (2)1.1设计任务 (2)1.2设计要求 (2)二、设计方案 (2)2.1时钟实现 (2)2.2显示模块 (2)2.3微控制器模块 (2)三、设计原理及实现 (2)3.1系统的总体设计方案 (2)3.1.1系统的硬件电路设计与主要参数计算 (3)3.2系统的软件设计 (7)3.2.1主程序流程 (7)3.2.2 ds1302子程序流程 (7)3.2.3调整时间子程序流程 (8)四、测试 (8)4.1硬件测试 (8)4.2软件测试 (8)4.3功能测试 (11)五、设计结论及体会 (11)设计结论: (11)体会 (11)致谢 (12)参考文献 (13)一、设计任务及要求1.1设计任务设计并制作一个用单片机控制的数字时钟。
1.2设计要求(1)显示时间——显示时,分,秒。
(2)设置时间——利用键盘手动设置时间。
(3)自动计时——自动计时并能实时显示二、设计方案根据期末单片机设计任务的总体要求,本系统可以划分为以下个基本模块,针对各个模块的功能要求,分别有以下的设计方案:2.1时钟实现采用专用的时钟芯片实现时钟的记时,专用时钟芯片记时准确,容易控制,能够从芯片直接读出日期、时间、星期。
2.2显示模块采用液晶显示器件,液晶显示平稳、省电、美观,更容易实现题目要求,对后续的功能兼容性高,只需将软件作修改即可,可操作性强,也易于读数,采用RT1602两行十六个字符的显示,能同时显示日期、时间、星期。
2.3微控制器模块采用AT89S52八位单片机实现。
它内存较大,有8K的字节FLASH闪速存储器,比AT89C51要多4K。
