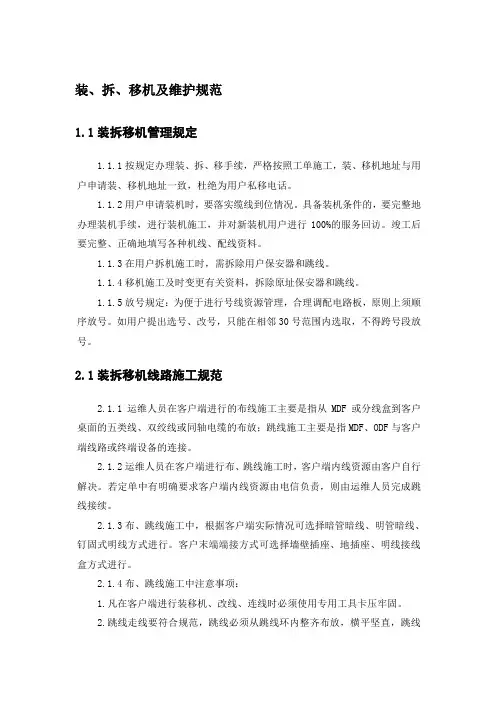

装、拆、移机及维护规范1.1装拆移机管理规定1.1.1按规定办理装、拆、移手续,严格按照工单施工,装、移机地址与用户申请装、移机地址一致,杜绝为用户私移电话。
1.1.2用户申请装机时,要落实缆线到位情况。
具备装机条件的,要完整地办理装机手续,进行装机施工,并对新装机用户进行100%的服务回访。
竣工后要完整、正确地填写各种机线、配线资料。
1.1.3在用户拆机施工时,需拆除用户保安器和跳线。
1.1.4移机施工及时变更有关资料,拆除原址保安器和跳线。
1.1.5放号规定:为便于进行号线资源管理,合理调配电路板,原则上须顺序放号。
如用户提出选号、改号,只能在相邻30号范围内选取,不得跨号段放号。
2.1装拆移机线路施工规范2.1.1运维人员在客户端进行的布线施工主要是指从MDF或分线盒到客户桌面的五类线、双绞线或同轴电缆的布放;跳线施工主要是指MDF、ODF与客户端线路或终端设备的连接。
2.1.2运维人员在客户端进行布、跳线施工时,客户端内线资源由客户自行解决。
若定单中有明确要求客户端内线资源由电信负责,则由运维人员完成跳线接续。
2.1.3布、跳线施工中,根据客户端实际情况可选择暗管暗线、明管暗线、钉固式明线方式进行。
客户末端端接方式可选择墙壁插座、地插座、明线接线盒方式进行。
2.1.4布、跳线施工中注意事项:1.凡在客户端进行装移机、改线、连线时必须使用专用工具卡压牢固。
2.跳线走线要符合规范,跳线必须从跳线环内整齐布放,横平坚直,跳线不得有接头或中间露出线芯的现象,不得将跳线横拉、斜拉,列间跳线要保证绝缘层完整,防止叠压,必要时加装橡胶皮保护,不妨碍端子板(架)的翻转。
不用的跳线要及时拆除。
3.跨架尾纤跳纤时,需套塑料套管。
4.布放时信号线与电源线应分开绑扎。
5.室外明线布放跨越人行道时,高度不低于4.5m;跨越车行道时,高度不低于5.5m。
6.条件具备情况下,布放线缆应在管槽中布放,所布线应自然平直,无扭绞、打圈、接头等现象,不应受到外力的挤压和损伤,所布线的弯曲半径以及与动力、热力、避雷等其他缆线的最小间距应符合规范要求。
网闸配置与应用(二)网闸产品配置实训一、实训目的1.掌握网闸基本配置方式。
2.掌握网闸基本配置步骤。
3.了解网闸的配置策略。
二、实训设备和工具安装有Windows 2003操作系统的计算机天融信的网闸(安全隔离与交换系统)。
三、实训内容和步骤任务1:掌握网闸基本配置方法任务2:网闸的规则配置任务3:上线测试步骤:第一步:熟悉网闸基本配置方法天融信TopRules系列网闸产品以仲裁机的端口做为管理和配置端口,管理和配置采用C/S模式,先要在管理机上安装管理端软件,通过管理端软件对网闸进行管理和配置,具体过程如下:1.管理端软件安装运行环境:Window 2000/XP/2003/Vista安装和初始化:运行随机光盘上TopRules目录下的安装文件setup.exe,设置管理控制端的安装路径,完成安装。
以下是安装截图:(图1-3:网闸管理程序安装)2.登录运行管理控制端:选择开始 > 程序 > TopSec > TopRules管理端。
(图1-4:网闸管理程序登录界面)将管理计算机与网闸的仲裁机相连,在登录窗口中输入登录主机地址、用户帐号、密码,点击“确定”,登录管理控制端。
主机的出厂IP为:192.168.1.254;用户帐号为:superman;密码为:talent123。
3.内外端机接口配置登录到设备以后将会看到如下的截图:(图1-5:网闸系统设置界面)网闸最大配置为内外各7个接口,标准配置为内外各1个接口,这里分别为eth0。
以配置外端机的接口地址为例:在如上图的界面中红色圈住部份点击系统> 设置> 设置外端机eth0 IP 地址(图1-6:网闸外端机IP配置界面)上图是外端机接口地址配置图例(内端机相同),192.168.5.181这个地址应该和相连网络是同一个网段,如果有其他网段需要访问这个地址设置默认网关,这个地址的每一个端口都可以映射为接内端机网络中的一个应用服务端口,如果出现有两个应用服务使用了相同的端口(如http服务的80端口)还可以点击高级添加多个虚拟地址,如下图:(图1-7:网闸虚拟IP配置界面)4.网闸用户设置天融信网闸设备可以通过用户设置多个管理用户,点击管理菜单中用户> 添加,按照对话框中的提示输入用户名、密码、管理用户的MAC地址再点击确定即可,如下图所示:(图1-8:网闸用户设置界面)第二步:网闸规则配置网闸规则配置,简言之就是要落实如何配置网闸,那么就需要明确网闸部署的位置,接口的IP地址,以及应用通道规则。
断路器培训资料一、公司目前生产的断路器产品的种类1、小型断路器类1.1FD10-32(DPN)、FD20-63-I(DZ47-63)、FD20-63-II系列小型断路器,执行标准是GB10963-1999《家用及类似场所用过电流保护断路器》1.2塑料外壳式断路器类FD20-100系列塑料外壳式断路器,执行标准是:GB14048.2-2001《低压开关设备和控制设备-低压断路器》。
1.3漏电断路器类FD10LE-32(DPNvigi)、FD20LE-63—I(DZ47LE-63)、FD20LE-63-II系列漏电断路器,执行的标准是:GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第一部分:一般规则》GB16917.21-1997动作功能与线路电压无关的GB16917.22-1997动作功能与线路电压有关的1.4配电箱类FD30系列I型(金属面板—贴牌生产)配电箱(面板分为阻燃与不阻燃类)、FD30系列II型(塑料面板—公司自行生产),执行的标准是:GB7251.1-1997:《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》及GB7251.3-1997:《低压成套开关设备和控制设备第三部分:对非专业人员可以进入场地的低压成套开关设备和控制设备——配电板的特殊要求》。
1.5AC30H模数化插座扁圆两用插(10A、16A)及三插10A其余的规格没有认证。
执行的标准是GB2099.1-1996《家用及类似用途插头插座第一部分:通用要求》。
(贴牌生产)二、断路器系列产品的命名以FD20LE-63-I为例,“FD”表示飞雕汉语拼音的第一个字母,“20”表示设计代号,(例FD10-32、FD20-63、FD30-8),“LE”表示漏电,“63”表示产品的最大额定电流,“I”表示同系列产品中的第一代产品。
三、断路器的工作环境1、周围空气温度不超过+400C,并且在24h内的平均温度不超过+350C。
现场控制网络(以太网和因特网)实施及维护一、网络系统介绍本次培训的网络系统主要以我公司常用的网络结构作为基础进行讲解。
项目现场使用的网络结构属于SOHO(Small Office & Home Office)型网络。
网络系统一般以满足现场设备联网需求为目标搭建,具有设备分散,设备类型多样等特点。
但由于数据量交换较少,网络系统搭建的最主要要求为保证系统连接的可靠性。
网络系统作为i-MEC各个设备及子系统的桥接系统,能实现局域网设备相互连接,服务器顺畅读取相关数据,服务器连接外网,VPN远程接入等功能。
项目现场的整个网络系统统称为:i-MEC-NET网络系统,一般一个项目会搭建一套网络系统,但网络系统不尽相同,因连接设备的不同,部分系统规模区别较大。
二、培训目标本次培训的目标有:(1)了解公司常规网络结构;(2)掌握各类网络设备安装办法和使用规范;(3)掌握各类网络设备的调试方法;(4)掌握检查网络连通性的方法。
三、授课内容1 介绍现场网络结构2 了解网络设备及周边设备i-MEC-NET网络系统具有一定的远正特色,在此部分的讲解中,主要介绍与网络系统直接连接的各类设备,以及网络系统的组成设备。
(1)路由器路由器是网络中进行网络键连接的关键设备,是互联网络的枢纽,路由器系统构成了基于TCP/IP的国际互联网络Internet的主体骨架。
路由器具有创建路由、执行命令以及在网络接口上使用路由协议对数据包进行路由等功能。
路由器由硬件接口,CPU内存等硬件以及路由器OS组成。
路由器接口用作将路由器连接到网络,可以分为局域网接口和广域网接口两种。
由于路由器型号的不同,接口数目和类型也不尽一样。
常见的路由器有WAN口(用于连接广域网),LAN口(用于连接局域网),部分可能USB,console等接口。
路由器接口类型还有电口(RJ45)和光口的区别。
1) 路由器选择:对于i-MEC-NET网络系统,一般使用一个路由器。
电力自动化主站系统安装用户培训及现场调试规范1. 概述 22. 用户培训规范 23. 现场调试规范 5附录一:机器的网号分配及机器命名附录二:用户名及口令配置4. 关于版本管理以及同工程的接口问题1. 概述编写本规定的目的是为了规范目前的用户培训、现场调试过程,把用户培训和调试的各个环节做得更好,减少现场调试时间,减少重复服务次数,重塑公司的市场形象,具体规定如下:2. 用户培训规范1. 用户在公司的整个学习过程的总负责人是,张三负责协调用户进公司时关于系统总体特点及主要功能的集中讲课、组织产品出厂时功能验收以及监督系统程序和应用程序的备份等。
2. 考虑到与现场调试的衔接,所以每个用户都指派一名项目经理,在项目经理确定后,项目经理要及时的把用户的技术协议、合同、技术联络会纪要、外购明细、交检日期以及其它相关文档复制一份,项目经理要掌握用户的整个培训周期,不能耽误供货计划。
3. 在没有特殊情况下项目经理就是到现场调试的现场负责人,并负责该项目的全程实施和维护工作。
项目经理负责同用户交流,把用户的特殊功能要求记录下来并转给张三(暂定),由张三转给版本整理组或现场调试人直接转给版本整理组,项目经理要了解用户的现场情况、通道规约情况、微机保护、模拟盘、转发、同MIS负控的连网、集控站以及机房的准备情况,一定要做好现场调试前的准备工作,避免因准备工作的不充分而影响现场的调试工作。
4. 项目经理负责把用户的软硬件设备全部管理起来,把用户没有签定而我们系统需要的工具软件都刻一套(用用户定的光盘片),并在用户发货时一同把所刻工具软件发走。
