出入口道闸系统1．系统设计依据⏹《智能建筑设计标准》（GB/T 50314-2000）⏹《智能建筑工程质量验收规范》（GB 50309-2003）⏹《智能建筑工程检测规程》(CECS 182：2005)⏹《民用建筑电气设计规范》(JGJ/T16-92)⏹《建筑与建筑群综合布线系统工程设计规范》（GB/T50312-2000）⏹《建筑与建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）⏹《电气装臵安装工程施工及验收规范》(GBJ232-92)⏹《安全防范工程技术规范》GB50348—2004⏹《安全防范系统验收规则》GA 308—2001⏹《建筑物防雷设计规范》(GBJ57-83)⏹《工业、企业通信接地设计规范》(GBJ79-85)2．系统设计原则停车场道闸设计除了贯彻合理、先进、可靠、灵活、可扩展和实用经济的宗旨外，在设计中将强调从总体着眼，采用开放式体系结构，使停车场的管理之下有条不紊、高效地运行，为业主创造一个方便、快速、争创更高经济效益的环境。
其设计原则为：可行性和实用性系统要保证技术上的可行性和经济上的可能性，系统建设应始终贯彻“面向应用、注重实效”的方针，坚持实用、经济的原则。
先进性和成熟性系统设计既要采用先进的理念、技术和方法，又要注意结构、设备、工具的相对成熟，不但能反映当今的先进水平，而且具有发展潜力，能保证若干年占主导地位。
开放性和标准性为了满足系统选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求，必须追求开放和标准性。
可靠性和稳定性在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
安全性及保密性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
蓝牙模块毕业设计蓝牙模块毕业设计随着科技的发展，无线通信技术得到了广泛应用，其中蓝牙技术作为一种短距离无线通信技术，具有低功耗、低成本、易于使用等优点，被广泛应用于各个领域。
在我即将毕业的大学生活中，我选择了设计一个蓝牙模块作为我的毕业设计项目。
在开始设计之前，我首先对蓝牙技术进行了深入的研究。
蓝牙技术是一种基于无线通信的短距离通信技术，通过2.4GHz的ISM频段进行通信，具有较高的传输速率和较低的功耗。
蓝牙模块作为蓝牙技术的核心部件，可以实现设备之间的无线通信，如手机与耳机的连接、电脑与打印机的连接等。
设计一个蓝牙模块的毕业设计项目不仅需要具备一定的电子技术知识，还需要对蓝牙技术的应用场景和需求有一定的了解。
因此，在设计之前，我首先进行了需求分析和市场调研。
通过调研，我了解到目前市场上存在着各种类型的蓝牙模块，如蓝牙低功耗模块、蓝牙音频模块等，每种模块都有着不同的应用场景和需求。
基于这些信息，我确定了设计一个蓝牙音频模块的方向。
在设计过程中，我首先进行了硬件设计。
蓝牙音频模块需要具备音频输入和输出的功能，因此我选择了一款支持音频传输的蓝牙芯片作为核心部件。
通过与其他外围电路的连接，我实现了音频输入和输出的功能。
同时，为了提高蓝牙模块的稳定性和抗干扰能力，我还进行了信号调理和滤波电路的设计。
在硬件设计完成后，我开始进行软件设计。
蓝牙模块的软件设计主要包括蓝牙协议栈的开发和应用程序的编写。
蓝牙协议栈是蓝牙通信的核心部分，它包括物理层、链路层、主机控制器接口等多个层次。
通过编写蓝牙协议栈的代码，我实现了蓝牙模块与其他设备之间的通信功能。
同时，我还编写了应用程序，实现了蓝牙音频模块的音频传输和控制功能。
在整个设计过程中，我遇到了许多问题和挑战。
例如，在硬件设计中，我需要考虑电路的布局和连接，以及电源和地线的处理。
在软件设计中，我需要理解蓝牙协议栈的工作原理，并进行相应的调试和测试。
通过不断的学习和实践，我逐渐解决了这些问题，并完成了蓝牙音频模块的设计。

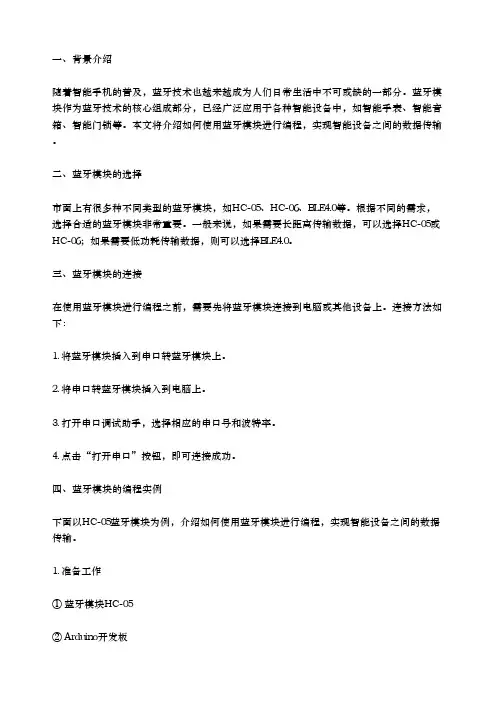

hc05蓝牙协议程序设计大概流程设计HC-05蓝牙模块的程序流程通常涉及以下几个主要步骤：
1. 硬件连接，首先，需要将HC-05蓝牙模块与微控制器进行连接。
通常情况下，HC-05模块与微控制器之间需要进行串口通信，
因此需要将HC-05的TXD引脚连接到微控制器的RX引脚，同时将
HC-05的RXD引脚连接到微控制器的TX引脚。
此外，还需要将HC-
05的VCC引脚连接到微控制器的电源引脚，将HC-05的GND引脚连
接到微控制器的地引脚。
2. 初始化设置，在程序的最开始，需要对HC-05蓝牙模块进行
初始化设置。
这通常包括设置波特率、工作模式、配对密码等参数。
通过串口通信向HC-05发送特定的AT指令，可以实现这些初始化设置。
3. 数据传输，一旦HC-05蓝牙模块初始化完成，就可以开始进
行数据传输。
在微控制器的程序中，需要编写相应的代码来处理从HC-05接收到的数据以及向HC-05发送数据。
这可能涉及到串口通
信的配置和数据处理的相关代码。
4. 错误处理，在程序设计中，需要考虑到各种可能出现的错误情况，比如蓝牙连接中断、数据传输错误等。
因此，需要编写相应的错误处理代码，以确保程序的稳定性和可靠性。
5. 功能扩展，根据具体的应用需求，还可以对HC-05蓝牙模块的程序进行功能扩展。
比如实现蓝牙模块与传感器、执行器等其他硬件的数据交互，或者实现蓝牙模块与手机App的通信等。
总的来说，设计HC-05蓝牙模块的程序流程涉及到硬件连接、初始化设置、数据传输、错误处理和功能扩展等多个方面，需要综合考虑蓝牙通信的各个环节，以实现稳定可靠的蓝牙通信功能。
CSR8811远距离⽆线蓝⽛⽅案
产品概述
FSC-BT909是⼀款具有蓝⽛4.2⾳频和数据蓝⽛双模模块(同时⽀持BR/EDR和LE)，⽀持远距离传输，模块⽀持内部陶瓷天线(默认)或外接天线，它可以通过集成天线在500m范围内传输数据。
使⽤外部鞭状天线时，距离可以扩展到2000⽶或更长。
基本参数
蓝⽛模组FSC-BT909
蓝⽛版本蓝⽛4.2双模(BR/EDR+BLE)
认证FCC,CE
芯⽚组CSR8811
协议SPP、 GATT(主/从)、 HID 、A2DP、 AVRCP、 HFP、 HSP
发射功率+18.5dBm
电压 2.3-3.6V
尺⼨⼤⼩13mm x 26.9mm x 2.4mm
频段 2.402 - 2.480 GHz
特⾊功能超远距离、⾳频+数据传输、⾼速率
应⽤范围
●蓝⽛路由器，Hub，⽹关
●电缆更换
● POS机
●遥测设备
●汽车检查和测量系统
●⼯业设备
●条形码和RFID扫描仪
● beacon设备
●蓝⽛⾳响
●对讲系统
●模拟USB多媒体蓝⽛适配器。

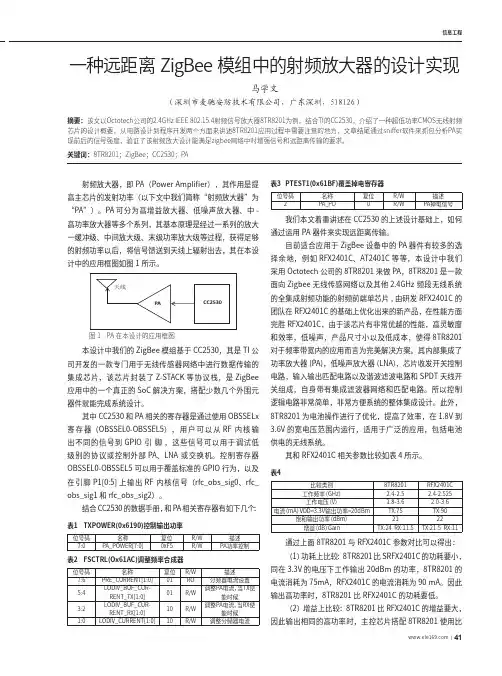

www�ele169�com | 41信息工程表3 PTEST1(0x61BF)覆盖掉电寄存器位号码名称复位R/W 描述2PA_PDR/W PA掉电信号我们本文着重讲述在CC2530的上述设计基础上，如何通过运用PA 器件来实现远距离传输。
目前适合应用于ZigBee 设备中的PA 器件有较多的选择余地，例如RFX2401C、AT2401C 等等，本设计中我们采用Octotech 公司的8TR8201来做PA，8TR8201是一款面向Zigbee 无线传感网络以及其他2.4GHz 频段无线系统的全集成射频功能的射频前端单芯片,由研发RFX2401C 的团队在RFX2401C 的基础上优化出来的新产品，在性能方面完胜RFX2401C，由于该芯片有非常优越的性能，高灵敏度和效率，低噪声，产品尺寸小以及低成本，使得8TR8201对于频率带宽内的应用而言为完美解决方案。
其内部集成了功率放大器(PA)，低噪声放大器(LNA)，芯片收发开关控制电路，输入输出匹配电路以及谐波滤波电路和SPDT 天线开关组成，自身带有集成滤波器网络和匹配电路。
所以控制逻辑电路非常简单，非常方便系统的整体集成设计。
此外，8TR8201为电池操作进行了优化，提高了效率，在1.8V 到3.6V 的宽电压范围内运行，适用于广泛的应用，包括电池供电的无线系统。
其和RFX2401C 相关参数比较如表4所示。
表4比较类别8TR8201RFX2401C 工作频率（GHz）2�4-2�52�4-2�525工作电压（V）1�8-3�62�0-3�6电流（mA）VDD=3�3V输出功率=20dBmTX:75TX:90饱和输出功率（dBm）2122增益（dB）GainTX:24 RX:11�5TX:21�5 RX:11通过上面8TR8201与RFX2401C 参数对比可以得出：（1）功耗上比较：8TR8201比SRFX2401C 的功耗要小，同在3.3V 的电压下工作输出20dBm 的功率，8TR8201的电流消耗为75mA，RFX2401C 的电流消耗为90 mA。
非接触式远距离蓝牙对讲联动电梯控制系统设计方案目录前言 (3)第一章一卡通系统简介及需求分析 (4)一、一卡通系统简介之系统简介 (4)二、主要设计依据规 (6)第二章系统方案 (7)一、电梯管理子系统解决方案 (7)第三章管理中心及系统软件说明 (17)一、功能介绍....................................................................... 错误!未定义书签。
二、软件特点 (18)第四章部分样板工程案例 (19)一、房地产小区案例 (19)第五章系统设备配置清单（见附件1） (21)前言“智能一卡通”是以IC卡技术为核心，以计算机和通信技术为手段，将智能建筑部的各项设施连接成为一个有机的整体，用户通过一IC卡便可完成通常的钥匙、资金结算、考勤和某些控制操作，如用lC卡开启房门、IC卡就餐、购物、娱乐、会议、停车、巡更、办公、收费服务等各项活动。
‘伪智能一卡通系统’又称之为“拼凑式的智能一卡通”----将不同厂家生产的不同产品拼凑在某一特定围以实现各项功能，达到所谓的“智能一卡通”。
各厂商在软硬件上各有自己的一套，各系统之间毫无关联，相互独立甚至对立，每卡必须分别在各系统中发行后才能使用，有几个子系统就要发行几次，而且每个子系统一个数据库，分开管理资料。
DUOAO智能一卡通管理平台对梯控，停车场，门禁，消费，考勤，在线巡更等子系统进行集中统一管理，对人员、卡片进行统一规划和编辑、变更等操作，通过集中授权，实现对一卡片授权使用多个子系统，中心一次授权，无需到每个子系统再次授权。
(一）集停车场、门禁、巡更、考勤、消费、电梯控制等多项功能于一卡；（二）将各子系统信息集中于一个管理平台，统一对卡片的发行、授权、挂失、补发、终止、延期等进行管理；（三）一旦变更用户信息，则各个系统的用户信息同时改变，实现信息资源共享；（四）各子系统完全兼容，用户升级、维护、扩展简便。

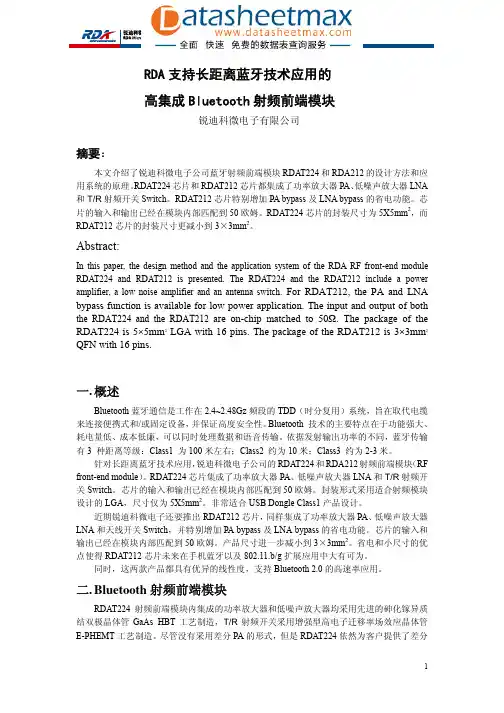

RDA支持长距离蓝牙技术应用的高集成Bluetooth射频前端模块锐迪科微电子有限公司摘要：本文介绍了锐迪科微电子公司蓝牙射频前端模块RDAT224和RDA212的设计方法和应用系统的原理。
RDAT224芯片和RDAT212芯片都集成了功率放大器PA、低噪声放大器LNA 和T/R射频开关Switch。
RDAT212芯片特别增加PA bypass及LNA bypass的省电功能。
芯片的输入和输出已经在模块内部匹配到50欧姆。
RDAT224芯片的封装尺寸为5X5mm2，而RDAT212芯片的封装尺寸更减小到3×3mm2。
Abstract:In this paper, the design method and the application system of the RDA RF front-end module RDAT224 and RDAT212 is presented. The RDAT224 and the RDAT212 include a power amplifier, a low noise amplifier and an antenna switch. For RDAT212, the PA and LNA bypass funct i on is available f or low power applicat i on. The input and output o f both the RDAT224 and the RDAT212 are on-chip m atched to 50Ω. The package o f the RDAT224 is 5×5mm2 LGA w i th 16 pins. The package o f the RDAT212 is 3×3mm2 QFN w i th 16 pins.一.概述Bluetooth蓝牙通信是工作在2.4~2.48Gz频段的TDD（时分复用）系统，旨在取代电缆来连接便携式和/或固定设备，并保证高度安全性。
