PLC添加以太网模块说明

ETN21以太网fins/TCP命令实验时间：2014年10月8日实验设备：CP1H-XA40DR-A、CP1W-EXT01、CJ1W-ETN21、网线实验目的：利用SOCKETTOOL发送fins/TCP命令，对CPU内存进行读取和写入。

实验步骤：1、IP地址设置：①打开电脑本地连接查看IP地址如下：②usb线连上电脑，打开I/O表，将ETN21模块的ip地址与电脑设置为同一个网段不同节点，节点号跟硬件上的node number一样，下载重启模块，如下：2、配置socketool软件①软件选TCP Client，创建，输入ETN21的IP地址和端口号，端口号9600，如下：点击连接，显示十六进制值打勾：3、握手信号TCP方式客户端需要发给服务器握手信号，等待服务器正常反馈表示握手成功，才能正常交流数据。

客户端发出的命令格式如下：服务器反馈的命令格式如下：故sockettool发送命令为：46494E53（FINS）0000000C（长度12字节）00000000（命令代码）00000000（错误代码）000000D6（客户端节点号214），即：46494E530000000C0000000000000000000000D646494E530000000C00000000000000000000003C反馈是46494E53（FINS）00000010（长度16字节）00000001（命令代码）00000000（错误代码）000000D6（客户端节点号）00000003（服务器节点号）通讯建立成功。

4、TCP命令①命令帧如下，ETN手册W421第7-4有相关介绍，如下：Fins 命令格式：实验现象：1、勾选16进制，输入读取D1命令：发送Fins/TCP命46494E53（FINS）0000001A（数据长度26）00000002（命令代码）00000000（错误代码）80000200030000D600000101820001000001（FINS命令帧），即：46494E530000001A000000020000000080000200030000D60000010182000100000146494E530000001A0000000200000000800002000100003C00000101820001000001写入命令，CIO区100.01和100.02置位：发送Fins/TCP命令46494E53（FINS）0000001C （数据长度28）00000002（命令代码）00000000（错误代码）80000200030000D6000001023000640100020101（FINS命令帧）即：46494E530000001C000000020000000080000200030000D6000001023000640100020101查看内存：并可看到输出灯100.01和100.02亮。

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。

使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档：1.使用内置以太网模块（1）首先使用三菱编程软件新建工程：（2）点击设置“PLC参数”（3）选择“内置以太网板设置”（4）点击“开始设定”（5）设定内置以太网参数现象。

注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块（1）第一个步骤同使用内置以太网模块，本例以外置以太网模块QJ17E71-100为例；（2）设置“网络参数”（3）点击“MELSECNET/以太网”（4）配置外置以太网模块可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”（6）点击“初始设置”红色框选中的选项请填写较小的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选“确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（8）点击传输设置以太网板以太网模块（9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。

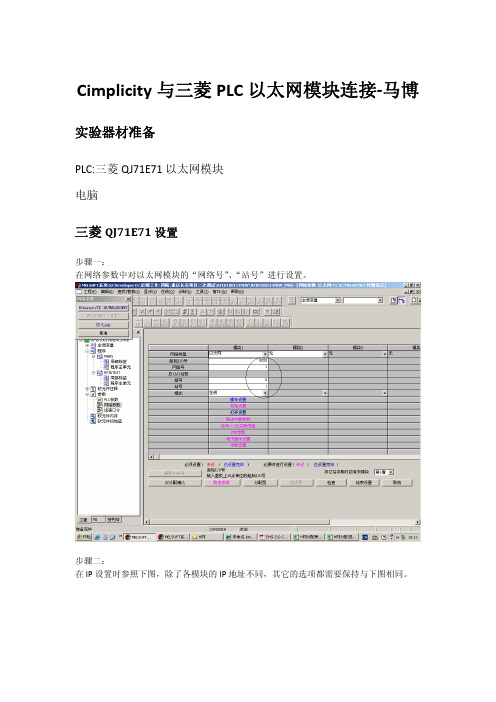

Cimplicity与三菱PLC以太网模块连接‐马博 实验器材准备PLC:三菱QJ71E71以太网模块电脑三菱QJ71E71设置步骤一：在网络参数中对以太网模块的“网络号”、“站号”进行设置。

步骤二：在IP设置时参照下图，除了各模块的IP地址不同，其它的选项都需要保持与下图相同。

步骤三：配置通讯协议和通讯端口，通讯端口为16进制，见下图步骤四：参数设置完毕后，写入PLC里。

（将CPU的复位，将CPU控制钮打到RESET位置3秒，再RUN）OPC SERVER KEPWARE 配置第一步：建立通道。

CHANNEL2.第二步：选择三菱以太网驱动。

如图所示：第三步：选择电脑端网卡。

第四步：默认，NEXT第五步：完成第六步：添加设备DEVICE1第七步：选择PLC类型，实验对应的是Q系列第八步：设置PLC对应的网络地址。

192.168.3.39255.255.255.255:N<Net Number>:<PC Number>N<Net Number>:代表网络号，同PLC配置时的网络号。

如：N1.PC NUMBER代表PC站号，同PLC配置时的站号。

如：255第九步：NEXT,默认。

第十步：NEXT,默认。

第十一步：默认选择，32位对齐。

第十二步：设置在PLC端已设置的端口号，和通讯协议TCP端口号是十进制写法，所以H401=1280第十三步：NEXT，默认选择。

第十四步：完成设置。

第十五步：建立TAG。

M1,对应PLC地址M1第十六步：所有步骤都完成后，如下图所示：第十七步：测试数据通讯，点击下图所示按钮。

如果通讯正常，则ITEM都有数值。

Cimplicity通过Kepware与三菱PLC通讯步骤一：在Kepware中新建Channel和Device。

步骤二：在标签栏里面建立标签，测试连接状态。

步骤三：在Cimplicity中建立新设备，使用OPC方式连接对新设备的OPC进行设置，查找OPC Server Address步骤四：建点，收入名称，选择设备，选择类型选择点类型输入点地址，格式如下：Bool：Channel1.Device1.M01000Int: Channel1.Device1.D01000Real: Channel1.Device1.D01000String: Channel1.Device1.DSH0000.012（DSH0000为起始地址，012为String长度）。

S7-200和上位机之间的通讯需要通过OPC的方式进行，而且只能S7-200作为Server端，上位机作为Client端来访问S7-200的数据（见图3）。

1. S7-200 Server端的组态S7-200 Server端组态已经作为程序的一部分固化到PLC内存之中，设备出厂默认的S7-200 Server端IP地址为： 192.168.0.1模块的子网掩码地址：255.255.255.0网关地址：0.0.0.0以秒为单位的保持活动时间间隔：30此连接的本地TSAP (10.00)。

此连接的远程TSAP (10.00)。

2. PC Station的组态客户以自己应用的具体上位机软件来连接S7-200 Server端附录CP243-1与工控机（组态王）实现以太网通讯组态实例1. S7-200 PLC的以太网模块CP243-1作为服务器的组态1.1. 打开PLC应用程序→工具→以太网向导，如图1-11.2. 单击以太网向导,弹出画面如图1-2。

1.3. 指定模块位置。

直接单击“下一步”，如图1-3，单击“读取模块”，得到模块的相关信息，注意：模块位置一定要与读取模块的位置信息相对应。

1.4. 指定模块地址。

单击“下一步”，如图1-4，以手动方式在"IP地址"域中输入模块IP地址（系统默认192.168.0.1），或单击"IP地址浏览器"图标从列表中选择一个模块IP地址。

您还必须以手动方式输入子网掩码（系统默认255.255.255.0）和网关地址（系统默认0.0.0.0）。

选择"允许BOOTP服务器自动为模块指定IP地址"复选框，允许以太网模块在启动时从BOOTP服务器（根据MAC地址，见模块上端盖下条码：00-0E-8C-92-D5-95）获取IP地址、网关地址和子网掩模。

如果您选择该选项，则IP地址、子网掩模和网关地址方框无法使用。

您还必须为模块指定通讯连接类型。

设备驱动任务文档
提出人：（）
用户信息：(包括用户单位、用户姓名、联系方式。

如果是销售人员联系而暂无用户信息，列出相关销售人员的联系方式)
用户单位：
联系人：
联系方式：
资料描述：设备一套，说明书一份
需求描述：开发通用版-PLC-西门子CP443-1以太网模块驱动。

开始时间：9月01日
完成时间：9月14日
工作量表：开发160 测试40
测试报告
测试目的：测试驱动程序是否能正确的读取和设定。

基本过程：设计测试工程，定义仪表参数变量，进行变量组态，运行检测。

测试条件：此时与单台下位机连接，要合理的设计测试用例，各类寄存器应选取一些典型有代表性的地址进行测试，以期达到快速、高效的目的。

开始时间：结束时间：
备注：
注意事项：。

欧姆龙 CP系列PLC以太网通讯处理器的应用连接组态王
步骤
以太网通讯处理器用于欧姆龙CP1L/ CP1E/ CP1H 系列PLC 的以太网数据采集，非常方便构建生产管理系统。

集成ModbusTCP 服务器，支持FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至PLC 数据区。

远创智控以太网模块支持FINS/UDP、FINS/TCP 以太网协议通信，支持上位机软件（组态王、MCGS、力控、KepWare OPC 服务器等）以欧姆龙的以太网驱动访问。

特定的YCNetTCP/IP 协议直接映射到计算机串行端口，支持上位软件（编程软件CX-Programmer、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服务器等）方便快捷访问。

采用FINS 通信协议或者端口映射的方式，皆可实现高级语言（如VB、
VC、C#等）编程，实现与欧姆龙PLC 的数据通讯，方便开发生产管理系统。

1. 新建工程并打开工程。

2. 点击“COM1”，选择“新建”，在弹出的对话框的选“CJ SERIES—以太网”，点击“下一步”。

3. 输入设备的逻辑名称，点击“下一步”。

输入以太网模块的IP 地址，例如“192.168.1.178”，源节点：监控PC 的IP 地址如果是192.168.1.10，那源节点就是10，网络方式选择“1”，即TCP，端口号为“9600”，设备号默认为“0”。

4. 输入通信参数，默认即可，随后点击“完成”。

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。

使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档：1.使用内置以太网模块（1）首先使用三菱编程软件新建工程：（2）点击设置“PLC参数”（3）选择“内置以太网板设置”（4）点击“开始设定”（5）设定内置以太网参数*如果选用TCP 协议则打开方式务必选取“MC 协议”如果需要多上位访问可以添加多个MC 协议，添加多个端口号。

现象。

注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块（1）第一个步骤同使用内置以太网模块，本例以外置以太网模块QJ17E71-100为例；（2）设置“网络参数”（3）点击“MELSECNET/以太网”（4）配置外置以太网模块可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”注意一定要选取红色框中的选项，否则会造成设备初始化失败（6）点击“初始设置”红色框选中的选项请填写较小的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选“确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（8）点击传输设置（9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。
