矩阵视频监控方案1.需求分析设计要求包含视频监控和防盗报警系统;监控摄像机分为固定安装和带云台控制两种,带云台控制的可选匀速云台和高速球两种设备;控制室要求可以同时监视所有摄像机图像;控制室设计电视墙功能,可以通过矩阵切换在电视墙监视器上显示任意一路摄像机图像;可以设置、制定录像工作计划时间表。
要求有多种录像检索方式。
系统可以通过硬盘录像机存储所有摄像机的图像资料,录像资料自动保存 ____ 天;可以通过矩阵主控键盘和硬盘录像机同时控制云台和镜头的各种动作(包括上下左右,镜头变焦、远近控制以及高速球的变速控制和预制位控制);重要的录像资料可以备份存档;硬盘录像机具有用户权限管理功能,不同级别的用户拥有不同的使用权限。
报警系统可以定时布撤防;支持电子地图功能,当某一路探头报警时要求在电子地图中显示报警点位置。
报警系统和视频录像系统联动,当某一个报警探头报警的时候监控中心要求声、光即时报警,同时可以自动开启前端的射灯或其它照明系统;2.系统框图3. 系统功能本监控系统由前端设备(摄像机、镜头、云台、防护罩、支架、解码器、报警探头、射灯等)和中心控制设备(硬盘录像机、矩阵主机、监视器、报警盒、视频分配器等)组成;中心控制设备按照功能划分分为硬盘录像系统、 矩阵控制系统、报警系统组成。
下面按照各模块功能做简要介绍:1)硬盘录像系统主要功能带云台摄像机解码器视频 分 配 器口DIO D O □In D解码器彩色摄像机彩色半球摄像机黒曰摄傢机电视墙视s分 配 器 视二 频一 分一 配二 器二二矩阵主机主控键盘通讯转换接口视二频E分_ 配二 器一58盘录像机« 一台数字硬盘录像机最多支持64路视频输入;・本地监视、录像、回放;*支持多种画面分割显示、单画面轮循显示;录像支持移动感知录像、常规录像、报警录像等多种录像方式;在局域网和广域网内均支持多画面同时回放;*录像资料保存时间可以根据用户需求设置(录像数据量常规计算依据:150M/小时/路);*视频窗口上可以叠加时钟和摄像机标题。
矩阵调试经验谈在监控工程中,矩阵的应用非常普遍,不同厂家的矩阵虽然外形功能各有不同,但基本结构和基本功能还是大同小异的,在各品牌矩阵的调试安装过程中,会遇到许多不同的问题,然而这些问题的处理方法却是基本相同,下面以INFINOV A的矩阵为例详细讲述在矩阵安装调试过程中可能遇到的问题,供大家特别是新手参考。
1 矩阵的安装这里主要涉及一体化球机或者带解码器的云台摄像机的视频线接入矩阵视频输入口的问题。
众所周知,可以控制转动的前端设备都会有一个独立的在系统中唯一的物理地址编号,而对于固定式摄像机来说,没有这个问题,也就是说对于固定式摄像机来说,原则上视频线是可以进矩阵的任意视频输入端口的,但是对于球机和可控云台来说,就不是这么简单,具体对INFINOV A 的矩阵来说,系统要求球机或者可控云台的视频输入端口号要和本身的地址号相吻合,也就是说几号球机或者云台的视频线原则上一定要进矩阵的几号视频输入口的。
举例: 有一个快球,地址码设置为1,即此球机为1号球机,还有一个云台,相应解码器上的地址码设置为2,即此云台为2号,在接球机的视频线时,这根视频线一定要进矩阵的1号输入口,而不能进别的输入口。
同理,2号云台的视频线一定要进矩阵的2号视频输入口。
如果接错了,比如,1号球机的视频接入矩阵的3号输入端,这样,用键盘切3 CAM 时,可以把一号球机的视频切到任何监视器上,但是你会发现你没法控制这个球机。
这是因为,键盘上的3CAM命令即代表矩阵的3号输入口,也同时表示矩阵会向物理地址为3号的前端发控制命令,但是实际这个球机的物理地址事先被设置为1号,自然没法控制。
云台也是同样道理。
所以,在安装矩阵的视频线之前,请先确认:1 系统中有没有可以控制旋转的前端设备,比如一体化快球或可控云台,2 这些前端的物理地址有没有设置,有没有重复,如果设置了,各是多少。
3 这些前端的对应视频线是否接入了矩阵的对应输入端口。
如果以上问题均确认正确,那么,你在切出球机视频的同时一定是可以控制他的。
九鼎电子科技(东莞)有限公司400-883-0058模拟摄像机+网络摄像机监控系统数字矩阵网络液晶电视墙系统设计方案(注:此方案仅供参考,具体设备数量可以根据客户需求变动)(2011年07月14日)本方案根据项目提供的相关文件,并根据项目的实际需求,参照有关国际标准和国家标准,并结合我公司从事过的多个项目所积累的经验,编制出这套技术方案。
若对本方案的内容或其它方面有不详尽之处,我们随时欢迎您们的宝贵意见。
第1章系统总体设计1.1系统设计原则(一)先进性:采用科学的、主流的符合发展方向的技术、设备和理念,系统集成化、模块化程度高、兼容性强,适应企业工作的可持续发展。
(二)可靠性:采用成熟、稳定、完善和通用的技术设备,系统具有一致性,升级能力和技术支持,能够保证全天候不间断长期稳定运行,有完备的技术培训和质量保证体系。
(三)实用性:设计合理,构架简洁,功能完备,切合实际,能有效提高工作效率,满足探测报警、治安动态监控和公安警务工作需要。
(四)安全性:系统、网络、设备、中心机房和前端设备不受病毒感染、黑客攻击,防雷电、过载断电和人为破坏,具有高度的安全和保密性。
(五)经济性:在充分满足系统功能的前提下,体现高性价比。
采用经济实用的技术和设备,充分利用现有的设备和资源,综合考虑系统的建设、升级、联网和维护费用,不盲目投入。
(六)扩展性:系统、设备接口的扩展,可兼容性,系统规模和功能应易于扩充,系统配套软件具有升级功能。
(七)易操作性:提供清晰、简洁的中文操作界面,操作与控制简便、灵活、易学易用,便于管理和维护,能自动纠错和系统恢复。
1.2技术依据与标准➢《安全防范系统通用图形符号》 GA/74—2000➢《安全防范工程程序与要求》GA/T75—1994➢《彩色电视图像质量主观评价方法》GB7401➢《安全防范工程费用概预算编制方法》 GA/T75—1994➢《城市住宅建筑综合布线系统工程设计规范》(CECS/119-2000)➢《建筑与建筑群综合面线系统工程设计规范》(GB/T50311-2000)➢《安全防范系统验收规则》GA 308—2001➢《工业电视系统工程设计规范》(GBJ 115)➢《视频安防监控系统技术要求》GA/T 367—2001九鼎电子科技(东莞)有限公司400-883-0058➢《民用闭路监视电视系统工程技术规范》GB50198—1994➢《住宅小区安全技术防范综合报警服务系统设计规范》DB35/T114—2001➢《建筑与建筑群综合面线系统工程设计规范》(GB/T50311-2000)➢《民用建筑电气设计规范》(JGJ/T16-92)➢其它相关国标及部标,相关规定等1.3系统整体设计本方案采用网络VGA数字矩阵监控原理。
矩阵和切换器及分配器概念区分
1. 分配器
【产品功能】:分配器可以将某一路视频信号分配到多台显示终端,一般说法是1进几出。
【常见接口】:VGA分配器、AV分配器、纯视频(BNC接口)分配器、HDMI分配器、DVI分配器。
【使用环境】:一般用于教室、培训机构、企业的会议室等项目上,用于视频信号分配。
2. 切换器
【产品功能】:将多路视频信号切换到一台显示终端,一般说法是几进1出。
这里要注意区分切换器与画面分割器,切换器可以切换视频信号源,每次切换只能输出信号源中的一个视频信号,而画面分割器可以同时显示所有信号源的视频图像,只是每个图像都比较小,一般有4、8、9、16路的画面分割器,也就是将终端显示设备的屏幕划分为4或8或9或16个小画面,分别显示输入的信号源。
【常见接口】:VGA切换器、AV切换器、纯视频(BNC接口)切换器、HDMI切换器、DVI切换器。
【使用环境】:一般用于多媒体会议室,公司办公区等项目上,用于视频信号切换。
3. 矩阵
【产品功能】:将视频型号从任意一个输入通道切换到任意一个输出通道显示。
一般说法是几进几出。
【常见接口】:VGA矩阵、AV矩阵、纯视频(BNC接口)矩阵、HDMI 矩阵、DVI矩阵、RGB矩阵。
【使用环境】:一般用于会议室,监控或大屏拼接等项目上,用于视频信号切换。
网络视频监控系统技术方案目录第一章系统概述...................................................................................................................... 错误!未定义书签。
一、工程概况ﻩ错误!未定义书签。
二、系统概要介绍ﻩ错误!未定义书签。
三、系统设计的依据 ............................................................................................................... 错误!未定义书签。
四、系统应用优势 ................................................................................................................... 错误!未定义书签。
第二章系统方案设计 (3)一.整体方案说明..................................................................................................................... 错误!未定义书签。
二、系统架构 ........................................................................................................................... 错误!未定义书签。
三.系统设计详述ﻩ6第三章总控中心平台系统功能ﻩ81.资源验证、用户管理 (8)2.流媒体数据转发 (8)3.总控中心主控应用程序 ...................................................................................................... 错误!未定义书签。

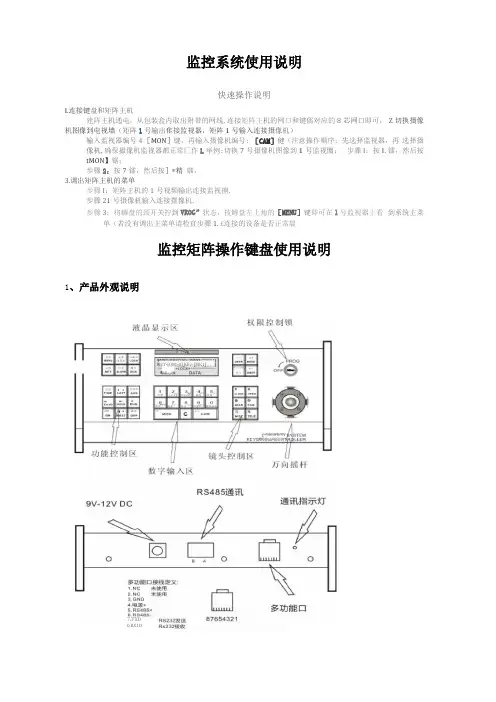

M UN =| DM 1 | CAM=|0DD11HET-[QM>0] KEv-[MK1]Midi 门M监控系统使用说明快速操作说明I.连接键盘和矩阵主机建阵主机通电,从包装盒内取出附带的网线,连接矩阵主机的网口和键儒对应的8芯网口即可, Z 切换摄像机图像到电视墙(矩阵1号输出隹接监视器,矩阵1号输入连接摄像机)输入监视器编号4 [MON ]键,再输入摄像机编号: [CAM ]健(注意操作顺序:先选择监视器,再 选择摄像机,确保撮像机监视器都正常匚作L 举例:切换7号摄像机图像到1号监视圈; 步骤I :按I .镭,然后按tMON 】锯;步骤2:按7镭,然后按]*精 镭,3.调出矩阵主机的菜单步骤I :矩阵主机的1号视频输出连接监视捌. 步骤21号摄像机输入连接摆像机.步骤3:将罅盘的颈开关拧到VROG”状态,技罅盘左上角的[MENU ]键即可在1号监视器上看 到系统主菜单(若没有调出主菜单请检直步骤1. £连接的设备是否正常晨监控矩阵操作键盘使用说明1、产品外观说明7.TXD0.RX1DSECURITYKEYBOARDCOIM"2按键功能说明:键盘具有三种工作模式,按键采用双重定义,即在不同的工作模式下按键具有不同的功能。
其中蓝色字符表示硬盘录像机(DVR)控制模式下的功能,白色字符用于矩阵(Matrix)及单独控制云台/12)模式下的控制功能。
3连接矩阵主机工作模式3.1如何接线接线模式1:键盘通过网线直接和矩阵主机连接,这种方式适用于键盘和矩阵之间的距离较近的场合。
采用这种接线方式的键盘供电来自矩阵主机,8芯网线给键盘供电的同时也连接了键盘的485信号和矩阵主机的485信号,简洁简单。
如图5.1所示3.2 如何设置键盘进入矩阵控制模式和矩阵主机配套使用的控制键盘默认的工作模式为矩阵控制模式。
若键盘当前不在矩阵控制模 式,通过长按【MODE 】键盘(大约2秒),键盘可以在乂2宜1*、PTZ 、DVR 三种工作模式之间进行 切换。

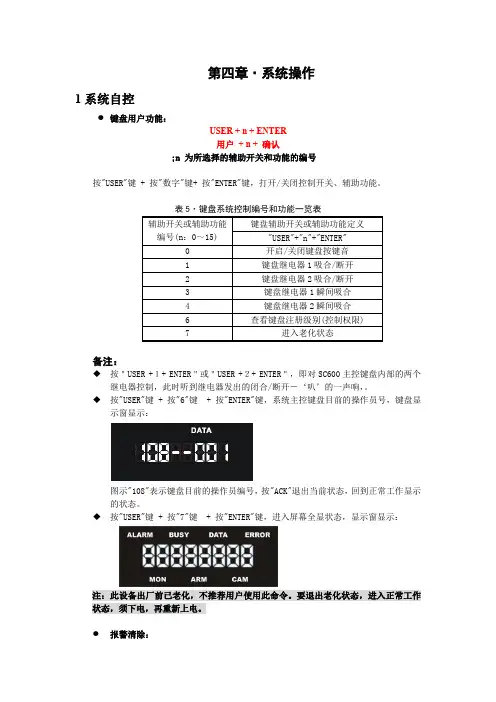

第四章·系统操作1系统自控●键盘用户功能:USER + n + ENTER用户+ n + 确认;n 为所选择的辅助开关和功能的编号按"USER"键 + 按"数字"键+ 按"ENTER"键,打开/关闭控制开关、辅助功能。
备注:◆按"USER +1+ ENTER"或"USER +2+ ENTER",即对SC600主控键盘内部的两个继电器控制,此时听到继电器发出的闭合/断开-‘叭’的一声响,。
◆按"USER"键 + 按"6"键 + 按"ENTER"键,系统主控键盘目前的操作员号,键盘显示窗显示:图示"108"表示键盘目前的操作员编号,按"ACK"退出当前状态,回到正常工作显示的状态。
◆按"USER"键 + 按"7"键 + 按"ENTER"键,进入屏幕全显状态,显示窗显示:注:此设备出厂前已老化,不推荐用户使用此命令。
要退出老化状态,进入正常工作状态,须下电,再重新上电。
●报警清除:ACK应答在报警事件发生时,键盘进入报警显示、处理状态,用户按“应答(ACK)”键,键盘将清除当前显示的报警事件,并退出报警事件显示和处理状态,直至恢复正常工作状态。
●退出系统:OFF + PASS + ENTER关闭 + 注册 + 确定按“关闭(OFF)”键+ 按“注册(PASS)”键+ 按“确定(ENTER)”键,系统主控键盘重新上电,重新上电后显示状态、显示数值不变,当操作员离开操作键盘,应记得退出操作,以免其他人越权操作系统,干扰系统的正常工作。
●恢复出厂值OFF + PASS + 888 + ENTER关闭 + 注册 + 888 + 确定按“关闭(OFF)”键 + 按“注册(PASS)”键 + 按“8”键 + 按“8”键 + 按“8”键 + 按“确定(ENTER)”键,系统主控键盘清除所有设定的值和显示状态,恢复至出厂状态。

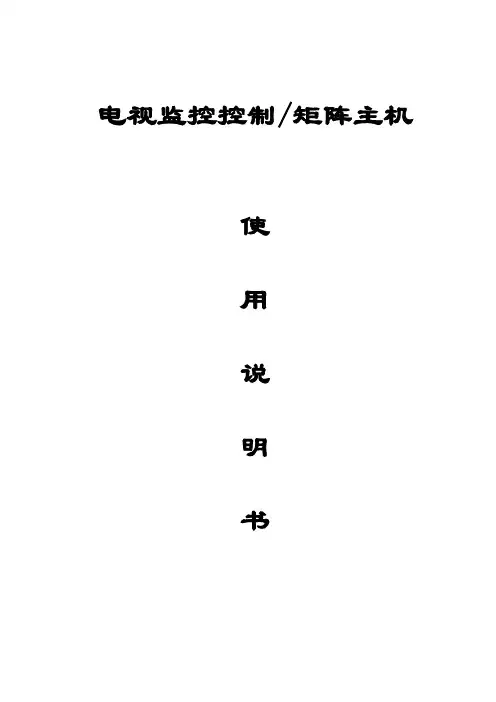

电视监控控制/矩阵主机使用说明书目录1.主控键盘的按键说明 (2)1.1.系统设置区 (2)1.2.输入区 (3)1.3.切换区 (4)1.4.云台镜头控制与辅助功能区 (5)1.5. 摇杆 (6)1.6.两个窗口 (7)1.7.键盘锁 (7)2.主控键盘的操作说明 (7)2.1.菜单打开之前的系统状态 (7)2.1.菜单的打开 (8)2.2.菜单说明 (9)2.3.辅助功能说明 (18)3.对外接口 (19)3.1.切换/控制主机的对外接口 (19)3.2控制键盘与切换/控制主机的连接 (19)3.3. 切换/控制主机与解码器的连接 (21)3.4.切换/控制主机与多媒体计算机的连接 (22)3.5.切换/控制主机的报警探测器及继电器接口 (22)3.6.切换/控制主机的视音频接口 (23)电视监控控制/矩阵主机使用说明书本系统主要由主控键盘与矩阵组成。
1.主控键盘的按键说明本系统主控键盘面板(如上图)由以下几个部分组成,从左至右分别是:系统设置区、输入区、切换区、云台控制与辅助功能区、摇杆控制区为了方便您的操作,最好先熟悉各个键的名称、位置及其主要功能:1.1.系统设置区在这个区,您可以通过编辑各项菜单来设置您的系统。
TAB键:又称跳格键,主要用来转移参数设置对象,大部分操作中您将频繁地使用它。
STATUS键:又称状态键,主要用来转换报警的设防与撤防、探测器的是否在位、继电器的开与关及切换选择的使用。
MENU键:即菜单键,与输入区的数字键合用可以开启菜单。
如您想开启第3号菜单,只要先在输入区按下3键,再在系统设置区按下MENU键,您就可以进入3号菜单,进行编辑。
ENTER键:即回车键,在您完成某项菜单的编辑以后,按下此键,则完成此项编辑,并回到时间显示,此时可以开始进行下一项菜单的编辑。
PRINT键:即打印键,在系统有报警后,报警信息将储存在存储器中,如果需要,可以利用微型打印机将报警信息打印出来。

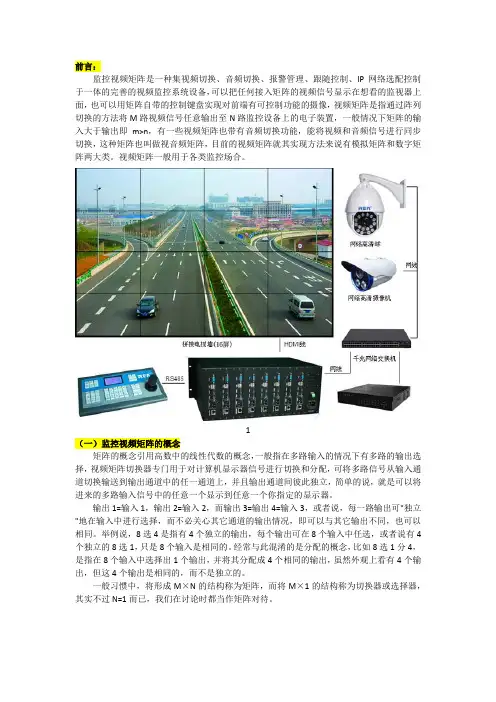

监控矩阵
目录
编辑本段一.矩阵切换的概念
矩阵[1]的概念引用高数中的线性代数的概念,一般指在多路输入的情况下有多路的输出选择,形成下图的矩阵结构,既每一路输出都可与不同的输入信号“短接”,每路输出只能接通某一路输入,但某一路输入都可(同时)接通不同的输出,如下图。
输出1=输入1,输出2=输入2,而输出3=输出4=输入3,或者说,每一路输出可“独立”地在输入中进行选择,而不必关心其它通道的输出情况,即可以与其它输出不同,也可以相同。
举例说,8选4是指有4个独立的输出,每个输出可在8个输入中任选,或者说有4个独立的8选1,只是8个输入是相同的。
经常与此混淆的是分配的概念,比如8选1分4,是指在8个输入中选择出1个输出,并将其分配成4个相同的输出,虽然外观上看有4个输出,但这4个输出是相同的,而不是独立的。
一般习惯中,将形成M×N的结构称为矩阵,而将M×1的结构称为切换器或选择器,其实不过N=1而已,我们在讨论时都当作矩阵对待。
编辑本段二. 监控矩阵切换器
监控矩阵切换器专门用于对计算机显示器信号进行切换和分配,可将多路信号从输入通道切换输送到输出通道中的任一通道上,并且输出通道间彼此独立。
简单的说,就是可以将进来的多路输入信号中的任意一个显示到任意一个你指定的显示器“矩阵”本身是一个数学概念,它在电子行
业里是一类电子产品的简称,它的全名叫做“矩阵切换器”。
矩阵切换器中的“矩阵”两字,是引用了高等数学线性代数中的矩阵概念。
具体到矩阵切换器这个电子产品中,一般指在多路输入的情况下有多路的输出选择,形成矩阵结构。
在生产和生活中,广大劳动人民的智慧是强大的,因此它就被简称做了“矩阵”。
总的来说,矩阵切换器是一类切换多路信号输入输出的设备。
通俗的讲,矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多个显示设备,如:两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。
矩阵切换器,按信号源可以分为:VGA、 AV、 DVI矩阵切换器等等。
目前,矩阵切换器主要应用是大屏幕拼接,视频会议工程,音视频工程、监控等等需要用到多路音视频信号交替使用的工程中。
编辑本段三.监控矩阵切换器特性
·实现自动增益技术,监控矩阵切换器带有断电现场保护功能;·能够自动保存设备上次关机时的状态;·部分允许对 HV 信号和 RGB 信号进行延迟切换;·调整延迟时间;·采用新型的 LED 面板显示和轻触式按键;·状态显示直观合理,设备操作更加简便;·LCD 屏显示输入输出的控制状态;·具有断电现场保护功能;·简捷的前面板操作,后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口;·安装快捷,操作简单。
编辑本段四.监控矩阵常见的问题及解决办法
1) 当监控矩阵所接外设投像有重影,如投影机有重影时,一般不是主机问题,可能是投影机没有正确调好,应对投影机相应按钮进行调节。
2) 当出现颜色丢失或都无视频信号输出,可能是接头没接好。
3) 当遥控器不能控监控矩阵时: a.可能是电池没电了,请更换电池; b.可能是遥控器坏了,请维修。
4) 当串口(一般指:电脑串口)控制不了监控矩阵时,看软件串口是否与所接设备串口对应。
5) 如果监控矩阵输入输出信号能切换,但没有bb叫声,可能主机内部蜂鸣器坏了,请送专业人员进行维修。
6) 监控矩阵切换时,蜂鸣器有响声,但无相应投像输出: a.看相应的输入端是否有信号。
(可用示波器或万用表进行检测)如果没有信号输入,有可能是输入接线断了,或接头松了,更换接线即可。
b.看相应的输出端是否有信号。
(可用示波器或万用表进行检测)如果没有信号输出,有可能是输出其接线断了,或接头松了,更换接线即可。
c.以上两种情况都更换后都不行,可能主机内部故障,请送专业人员进行维修。
7) 如果power灯不壳,且lcd无显示,操作无反应,可能电源供电不正常。
8) 输出图像受干扰,有可能输入输出设备没接地。
9) 蜂鸣器有bb叫,lcd显示正常,
串口有返回,但无投像输出或无音频输出 a.可能rca头松了,更换即可。
b.可能接线短路了,更换即可。
c.可能接线内部线断了,更换即可。
10) 监控矩阵面板按键、串口、遥控都无法控制时,可能主机内部已经损坏,请送专业人员进行维修。
获取更多技术或产品资讯,请登录讯维官方网站
编辑本段五.监控矩阵的种类与选择方法
监控矩阵种类选择,广电和视讯会议应用,应选用广播级产品,监控应用可采用监控类产品,视频信号(有些人也将其视为视频)要采用监控信号矩阵。
监控矩阵大小选择:在一个工程中,应将音频信号和视频信号和VGA信号看成三种不同的媒体。
音频信号一般情况下输入数量较多,如话筒和CD以及碟机的音频等,但考虑到功放和音响一般只有一套,最多在功放之前加一级调音台进行混音,有可能需要几路信号,因此音频矩阵的输出不会很大,比如可以32×8或64×8,但没必要选择32×32或64×64,除非是广电和视讯会议传输,每路视频一定会有音频同步传送。
监控矩阵在设计方案时,信号源的数量比较容易确定,看看有多少个信号源,矩阵的输入数量就定下来了,但要考虑好独立的输出通道个数,这是根在很多情况下,输入和输出数量很大,如果采用大型矩阵,造价会较高(矩阵是越大越难作、成本也越高)可以考虑是否能够分组使用,例如在监控时,可以让显示墙中某些显示设备只显示某一区域的信号,而其它设备各自显示其它特定区域的信号,那么就可将大规模矩阵折分成小规模的矩阵(如将
128×64折分成4台32×16)如果各区之间有可能需要互传信号,这样可使矩阵2的输出中包含矩阵1的部分输入信号,效果虽没有全矩阵结构好,但成本会下降。
监控矩阵切换器做为传输系统的一部分,所出现的主要问题请见拙作“工程中常见的问题与解决”,原理是相同的,不外乎是几种产生的机理,只要能将现象分清,解决的方向应该没有大问题。
比较特殊一点的是利用小规模矩阵组成大规模的问题,例:在用64×32组成128×32时,不能用二台64×32组成128×64,这还是分组使用的概念,而应用三台64×32组成128×32,这是全矩阵的概念,因此组合使用时应分清分组使用和全矩阵的区别(全矩阵是指每一输出口都可在所有输入中全选,而且彼此独立)。
据系统的操作模式而定,有时可能有几台显示设备之间仅有分配关系(彼此永远一致,不独立)那么就可考虑占用一个输出口再加分配器,如果这些设备有可能是独立的,那么还是各占一个独立的输出口好一些。
编辑本段六.监控矩阵的安装方法
音频连接线: audio inputs,audio outputs音频网络接口,可接到功放或有源音箱设备。
音频线相对视频线要复杂一些,分为:平衡和不平
衡接法的问题。
所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法,由于两条信号线受的干扰大小相同,相位相反,最后将使干扰被抵消。
由于音频的频率范围较低,在长距离的传输情况下,容易受到干扰,因此,平衡接法作为一种抗干扰的连接方法,在专业设备的音频连接中最为常见。
在家用电器的连接线中也有用两芯屏蔽线作音频连接线的,但是,它传输的是左右声道,是两个信号,不属于平衡接法。
不平衡接法就是仅用一条信号线传送信号的连接方法,由于这种接法容易受到干扰,所以只一般在家用电器上或一些要求较低的情况下使用。
具体的接法以xlr接头为例:1、平衡接法:1脚接屏蔽,2脚接+端(又称热端),3脚接端(又称冷端);不
平衡接法:
1脚和3脚相连接屏蔽,2脚接+端(信号端)。
选择什么接法一般根据设备对接口的具体要求而定,能使用平衡接法的尽量使用平衡接法,进行连接时务必先看清面板上的说明,最好先阅读使用说明书上的有关说明和要求。
在一些场合还可能遇到一端的设备接口是平衡接口,另一端的设备是不平衡接口的情况,在要求不很严格的情况,只需在平衡端使用平衡接法,不平衡使用不平衡接法,注意各脚对应就可以了。
在要求严格的情况,就必须使用转换电路将平衡转为不平衡,或将不平衡转为平衡。
