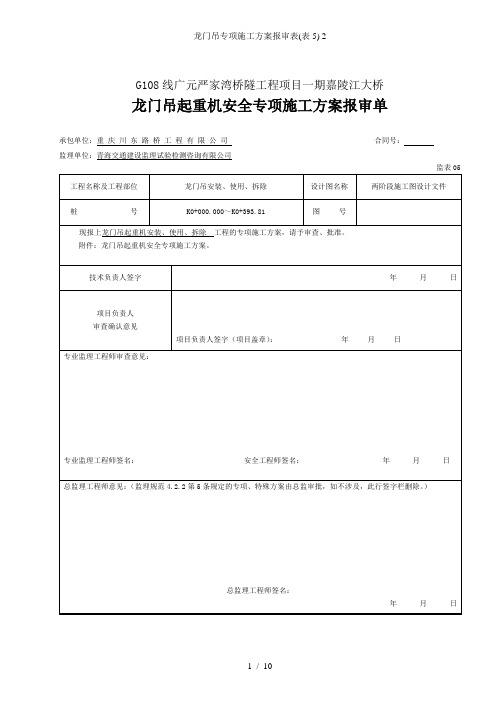

G108线广元严家湾桥隧工程项目一期嘉陵江大桥龙门吊起重机安全专项施工方案报审单承包单位：重庆川东路桥工程有限公司合同号：监理单位：青海交通建设监理试验检测咨询有限公司监表05G108线广元严家湾桥隧工程项目一期嘉陵江大桥施工现场临时用电专项施工方案编制：复核：重庆川东路桥工程有限公司2013年11月1日目录一、工程概况 (1)二、编制依据 (1)三、总体施工方案 (1)四、临时用电方案 (1)五、电气装置设置要求及措施 (2)六、安全用电组织措施 (4)七、触电事故应急救援措施 (5)八、临时用地平面布置图 (7)G108线广元严家湾桥隧工程项目一期嘉陵江大桥项目部施工现场临时用电专项施工方案一、工程概况1、本项目位于四川省广元市，路线起于国道108线广元市城区严家湾段(起点桩号K0+000.000)；向西北跨越嘉陵江，与则天北路形成平面交叉为路线的终点，顺接既有的则天北路（终点桩号K0+393.81，路线全长0.39381公里。
主要工程内容包括路基、路面、桥梁、防护、交安设施、照明、绿化工程。
采用双向六车道标准设计，桥面宽度30m，采用公路一级、兼顾城市主干道标准建设。
本工程由安徽省交通规划设计研究院有限公司设计，由青海交通建设监理试验检测咨询有限公司负责监理。
按照JGJ46-2005《施工现场临时用电安全技术规范》规定，结合本合同段的工程施工实际情况，为保障施工现场用电安全，防止触电事故发生，特编制施工现场临时用电方案，指导施工项目部安全用电。
二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《漏电保护器安装和运行》GB 139553、《用电安全导则》GBT 13869-924、《低压配电设计规范》GB50054-955、现场考察所获得的有关电力等资料。
三、总体施工方案1、针对本合同段的施工特点及用电需要，临时用电均采用三相五线制。
2、主要用电场所包括砼拌和站、钻孔灌注桩冲孔、钢筋加工、试验设备、工人生活，采用从附近高压线接入变压器，进场线采用高架，场内主干线采用架空和地埋方式。
3、全线配置一台630kva变压器和两台150kw发电机。
4、根据《施工现场临时用电技术规范》规定，用电系统采用TN-S三相五线制保护接零系统。
在总配电箱处及分箱处以及超过100m的箱内做重复接地，并与保护零线可靠联接，接地电阻小于4欧姆。
工作零线和保护零线要严格区分，不得混用，保护线专用一根黄、绿间色BVR2.5mm2的多股铜软线，敷设方式为直埋。
所有用电设备及配电箱均做保护接零和接地。
根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。
5、采用保护接零的同时还需设置漏电保护器，实行变压器、配电箱、分配电箱、开关箱，三级配电、两级保护。
四、临时用电方案1、主要机械设备用电负荷表2.1经与广元电力部门协商，高压线从附近10千伏高压线处接150米电线引至配电室，线杆埋设、电线架设、变压器安装均由电力部门负责。
3.1变压器室由项目部按《施工现场临时用电安全技术规范》要求建设，配电室高为3.5m，门向外开，进户线架空、出户埋地敷设。
配电室为砖结构，屋面石棉瓦防水。
3.2变压器安装在变压器室上面，设维护和隔离措施，进出变压器线进行围护，并设安全警示标志。
4、电缆铺设方案4.1根据拌和站临时用电布置图中各用电设备位置、数量及现场情况，采用放射式与树干式混合配电系统，分配电箱到用电设备均采用放射式配电系统，设备相互之间不干扰。
4.2导线选择考虑用电设备的容量和导线机械强度两方面考虑，从变压器控制柜引出三根电缆，分别接拌和站分电箱、洗石设备分电箱、办公生活用电分电箱。
5、导线截面采用VV-3×185+1×95mm2电缆，架空布线。
五、电气装置设置要求及措施（一）配电箱设置要求1、每台用电设备均有各自专用的开关箱，开关箱由分配电箱配电，实行“一机一闸一漏一箱”制，严禁一闸多用。
2、照明与动力线分箱设置，照明和动力合用一配电箱时，照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。
3、分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。
4、配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。
5、配电箱、开关箱安装要端正、牢固。
配电箱装设在坚固的支架上。
固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为 1.2m。
配电箱体用1.5mm铁板制作。
配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。
6、配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。
每台配电箱由DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零相接，重复接地电阻值都不得大于10欧姆。
7、所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。
（二）室外照明设置要求1、镝灯属于夜间施工现场照明主体，保证夜间作业照明。
导线选用相适应的橡套软电缆及12×6+1×4设置专用开关箱，箱体内设置2×60闸刀作电源隔离空气开关C32一台漏电断路器32A，漏电动作电流30mA，动作时间0.1s，箱体下设30A保护零线端子牌，开关箱体与配电箱保护零线镝灯金属支架相连。
2、碘钨灯用竹子支架安装须用特殊照明处，必须固定导线选用2×1.5mm2的橡套电缆，保护零线与支架连结后与固定专用配电箱保护零线相连，必要时，移动灯具，要彻底隔断灯具电源。
（三）电缆敷设要求1、电缆直埋于室外自然地面至少-0.6米，并在电缆上下均匀铺设50mm厚的细砂，然后覆盖砖作保护；通过道路时必须设钢管或硬塑料管埋设，电缆引出地面时，自地面以下200mm 至配电箱一段采用阻燃聚氯乙烯塑料防护套防护。
2、现场无法地埋的用绝缘材料架设，高度根据现场情况而定，高度不能低于1m。
3、室内配线3.1室内配线必须使用绝缘导线，采用穿管敷设，距地面高度不小于2.5m。
3.2室内配线所用导线截面不小于2.5mm2，铜线截面不小于1.5mm2。
3.3室内灯具不得低于2.4m，如低于2.4m必须使用安全电压。
3.4室内各处接头必须用分线盒保护好。
（四）接零与防雷1、严格使用三相五线制TNS保护接零系统。
变压器低压侧中性点直接接地，在每路专用保护零线PE上做至少三处重复接地，即现场总配电箱、分配电箱及开关箱处做重复接地。
接地装置采用Ф50钢管（L=2500mm）垂直打入地下，每处接地体采用两根导体，间距5m，每处接地电阻不大于10Ω。
2、重复接地必须和保护零线有可靠连接，严禁与工作零线连接。
3、严禁一部分设备保护接地，一部分设备保护接零。
设备不带电的金属外壳及配电相的金属箱门和支座必须与保护接零可靠连接。
用电设备的不带电金属外壳（包括照明器材手持电动工具的金属外壳）及配电箱金属门、支座必须与保护接零PE线可靠连接，并且有震动的设备连接点不少于两处。
4、按照规范做好塔吊及井架的防雷接地。
本地区年平均雷暴日为29.4天，所以当塔吊、井架等机械设备高度≥32米时，按规范装设避雷针。
5、塔吊、井架做好防雷接地，每处接地电阻不大于10Ω。
六、安全用电组织措施1、安全用电技术措施1.1建立安全检查制度，做好接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。
1.2建立临时用电施工组织设计的编制，审批验收制度。
1.3建立技术交底，履行交底人与交被交底人的签字手续，写明交底日期。
1.4建立维修制度，做好维修工作日志，内容应详细，记载时间、内容及处结果，并有修人员及验收人员签字。
1.5建立拆除制度不用的闸箱设备随时拆除。
1.6建立安全用电责任制，落实到人。
1.7电工持证上岗，专人负责安全用电管理，禁止非电工无证上岗。
1.8进行专业培训，提高电气工作人员的技术职责。
1.9建立健全临时用电技术档案1.9.1 必须建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。
1.9.1.1修改临时用电施工组织设计的资料；1.9.1.2技术交底资料；1.9.1.3临时用电工程检查验收表；3.9.1.4电器设备的试验、检验凭单和记录；3.9.1.5接地电阻测定记录表；3.9.1.6定期检（复）查表；3.9.1.7电工维修工作记录。
2、安全用电措施2.1本工地的施工用电严格按照建设部《施工现场临时用电安全技术规范》（JGJ46–2005）和有关用电安全规范。
2.2临时用电组织设计及变更时，必须履行编制、批准程序，由安全工程师、电器工程师组织编制，经技术负责人批准后实施。
2.3临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
2.4作业电工必须是持证电工，并严格遵守现场的各项安全管理规章制度。
2.5实行三相五线制供电，必须采用三相五线保护接零供电系统TN-S系统。
并在线路首端（变压器配电箱）、中端、末端作重复接地。
而接地总电阻不得大于4Ω，其中端和末端不得大于10Ω。
2.6 现场电工必须严格遵守“操作规程”、“安装规程”。
维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸，有人工作”的标识牌或专人看守。
其分配电箱用电机具开关箱安装好后应立即做好编号标识工作。
所有用电机具操作开关必须一机一闸一漏一箱安装，严禁用四芯电缆外加一条作五芯线使用，而其中的黄/绿双色线只能作机具的保护零线使用。
2.7用电机具必须由电工检验其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻应大于0.5MΩ，I类手持电动机具不小于2 MΩ，II类不小于7 MΩ。
用电设备的金属外壳必须有可靠的接地保护，使用手持电动工具应使用安全用电。
2.8运行中的漏电开关必须每天进行检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。
发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。
2.9配电箱内开关电器、控制电器、保护电器必须完好无损，可动部分灵活可靠。
箱内电器接线整齐，无外露导电部分，进出线必须从箱底进出。
非电缆线路应加塑料护套保护线路进出位置。
线路两端严禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭衣服。
大功率1000W以上灯具下方不得堆放易燃易爆物品。
在施工现场配电房和主要分配电箱范围内应配备足够的电气防火器材。
2.10与施工现场相临的外电线路和设备必须采取防护措施或严密封闭。
