FYS型耐腐蚀液下泵安装及材质

【FYS 型耐腐蚀液下泵】结构与材质：①为保证输送不同介质并能有较长的寿命,接材料组成分类有五种 A:增强聚丙烯－－耐腐蚀不锈钢FRPP-ICr18Ni9Ti B:增强聚丙烯－－钛FRPP-Ti C:增强聚丙烯－－真它金属 D:增强聚丙烯－－氟塑台盒 E:增强聚丙烯－－丙烯包塑②除轴之外,与介质接触零件的材质有以下几种:F-4、氢化硅、碳化硅、饮合金、增强聚丙烯。

③为防止热胀冷缩变形引起的各种问题,泵的连接管采用复合材料钢管内外包塑④FYS 型耐腐蚀液下泵运行中产生的轴向力及径向力由可调l 心的轴承象受,保证运行平稳噪声小。

⑤泵的下部装有水轴承，液下深度超过1米的泵,设有中间水轴承,保证泵运行平稳可靠。

FYS 型耐腐蚀液下泵价格型号流量扬程 转速 功率 转速 功率液下长度备注M3/hm（r/min ） kw r/min kw0.8 1 1.2 1.5 1.8 2 2.525FYS-10 1.5 10 20 1.5 2900 2310 3322 3600 4281 5143 5894 6950 7840 此价格不包含电机价，如需按电机出厂价供给25FYS-18 3.6 18 20 2.2 2900 2310 3322 3600 4281 5143 5894 6950 7840 40FYS-15 5 15 32 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 40FYS-20 10 20 32 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 40FYS-30 10 30 32 4 2900 2560 3670 4059 4740 5699 6616 7701 8465 40FYS-40 10 40 32 5.5 2900 3070 4518 4990 5935 6978 7589 8562 9591 50FYS-20 15 20 40 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 50FYS-25 15 50 40 4 2900 2390 3558 3823 4518 5393 6116 7186 8201 50FYS-30 15 30 40 5.5 2900 2560 3670 4059 4740 6853 7186 7840 8340 50FYS-40 15 40 32 7.5 2900 3070 4518 4990 5935 6964 7715 8966 985550FYS-50 15 50 32 7.5 2900 3070 4518 4990 5935 6964 7715 8966 985565FYS-32 29 32 50 11 2900 3070 4518 4990 6033 6964 7228 7840 834065FYS-40 29 50 40 11 2900 3070 4740 5699 6519 7589 8104 9591 11106 80FYS-20 50 40 65 11 2900 3070 4518 4990 5935 6978 7228 7840 8340 80FYS-30 50 20 65 15 2900 3070 4518 4990 5935 6978 7228 7840 8340 80FYS-34 50 30 65 15 2900 3330 5101 5574 6172 7589 8104 9591 11106 80FYS-40 50 34 50 18.5 2900 3330 5101 5574 6519 7589 8104 9591 11106 100FYS-32 100 40 80 22 2900 3410 5379 5574 6394 7589 8104 8340 11370 100FYS-40 100 32 80 22 2900 3590 5324 5810 6881 8104 8813 10606 11871 50FYS-50 7.5 12.5 32 2.2 2900 2900 4281 4740 5699 6616 7103 8076 8840 65FYS-40 14.5 10 40 3 2900 2900 5199 5935 6881 7589 8562 8562 9591 80FYS-4025 10504290029005199593568817589856285629591100FYS-40 50 10 80 5.5 2900 3410 5810 6269 7339 8104 9591 9591 10856。

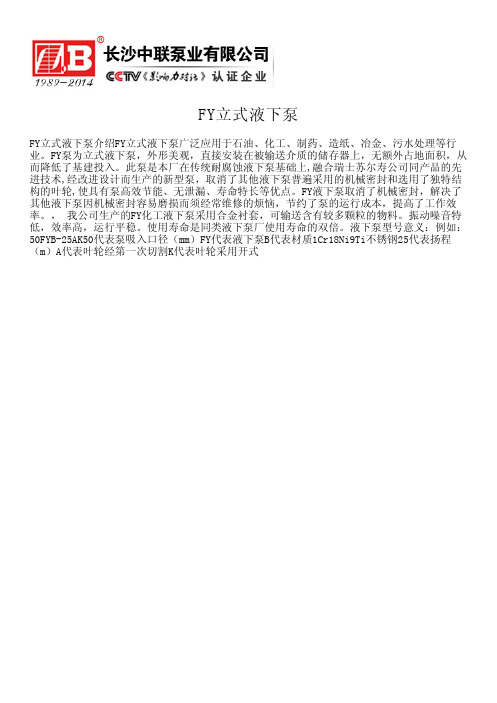

FY立式液下泵
FY立式液下泵介绍FY立式液下泵广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

FY泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

此泵是本厂在传统耐腐蚀液下泵基础上,融合瑞士苏尔寿公司同产品的先进技术,经改进设计而生产的新型泵，取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使具有泵高效节能、无泄漏、寿命特长等优点。

FY液下泵取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

， 我公司生产的FY化工液下泵采用合金衬套，可输送含有较多颗粒的物料。

振动噪音特低，效率高，运行平稳。

使用寿命是同类液下泵厂使用寿命的双倍。

液下泵型号意义：例如：50FYB-25AK50代表泵吸入口径（mm）FY代表液下泵B代表材质1Cr18Ni9Ti不锈钢25代表扬程（m）A代表叶轮经第一次切割K代表叶轮采用开式。

目录一、概述 (1)二、结构特点 (1)三、泵用材质 (2)四、安装说明 (2)五、使用说明 (2)六、运转及维护保养 (3)七、可能发生的故障及其解决方法 (4)八、泵结构图 (5)九、泵性能表 (6)十、泵外形和安装尺寸图 (17)十一、泵出口法兰尺寸表 (18)附表1：估计管道摩擦损失扬程用表 (19)附表2：各种阀及弯道折合直管长度 (19)一、概 述FY系列液下泵是我公司结合国内和国外先进结构自主开发的新产品。

全系列泵采用优秀水力模型，泵具有较高的效率，设计技术成熟先进，结构合理可靠，性能稳定，运转平稳。

FY系列液下泵广泛用于石油、化工、冶金等行业输送温度不高于104℃清洁或含有少量软颗粒及不易结晶的介质。

如果输送含有较多杂质或短纤维的介质，将采用开式或半开式无阻塞叶轮，泵型号标记为FYW。

对于扬程较高的泵，将采用多级液下泵的形式。

泵性能范围：流量 2 ~ 1600m3/h扬程4 ~ 132m泵型号意义：65 FY (L) (W) (D) – 40 A泵叶轮外径经一次切割，流量、扬程降低泵扬程40mFY--普通液下泵， W--污水液下泵， L--低速液下泵D—多级液下泵泵出口直径65mm二、结构特点FY系列泵属单级单吸立式液下泵，占地面积小，泵体和叶轮浸没在介质中，泵进口不需装底阀及抽真空设备就能启动工作，并且不存在轴封泄漏问题。

泵主要零件有泵体、叶轮、泵盖、轴、接管、出液管，轴承架、轴承盒、轴承套等。

液上轴承为滚动轴承。

液下轴承为滑动轴承（导轴承）。

FY系列泵属于悬臂式立式泵，液下深度越短，泵运行就越稳定可靠。

对于液下深度较深的泵，设有中间导轴承，中间导轴承的数量依液下深度的增加而增加。

中间导轴承润滑一般采用内图1 图2接自冲洗管的自润滑方式（图1），如果输送的介质较脏或含有硬颗粒则采用外接冲洗管的外润滑方式（图2）。

泵进口一般情况下不装吸入管。

如果液下深度较深，为提高泵的可靠性和运转平稳性，可以在泵的进口加吸入管。

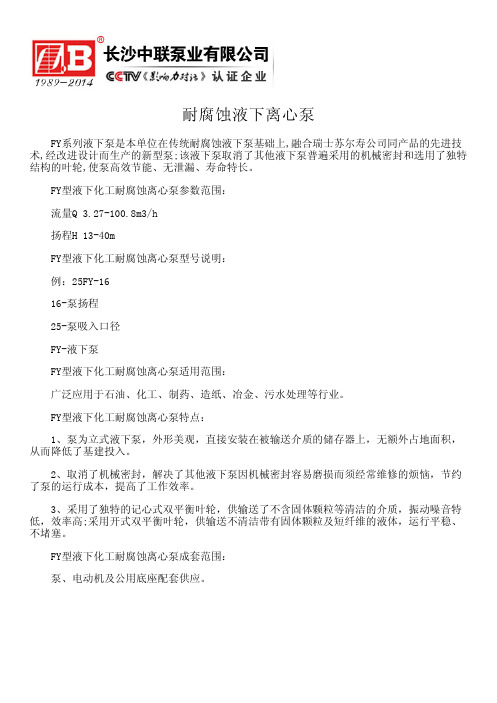

耐腐蚀液下离心泵
FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,融合瑞士苏尔寿公司同产品的先进技术,经改进设计而生产的新型泵;该液下泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵高效节能、无泄漏、寿命特长。

FY型液下化工耐腐蚀离心泵参数范围：
流量Q 3.27-100.8m3/h
扬程H 13-40m
FY型液下化工耐腐蚀离心泵型号说明：
例：25FY-16
16-泵扬程
25-泵吸入口径
FY-液下泵
FY型液下化工耐腐蚀离心泵适用范围：
广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

FY型液下化工耐腐蚀离心泵特点：
1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的记心式双平衡叶轮，供输送了不含固体颗粒等清洁的介质，振动噪音特低，效率高;采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

FY型液下化工耐腐蚀离心泵成套范围：
泵、电动机及公用底座配套供应。

液下泵厂家产品安装及结构图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、FYH系列耐腐蚀液下泵产品概述：FYH系列塑料液下泵是使用了氟塑料作为泵内衬里的一种液下泵，氟塑料46全称是聚全氟乙丙烯树脂。

具有优良的耐热性和耐寒性，可长期在-20℃～200℃范围内使用。

低摩擦性和自润滑性非常好，还具有优良的电绝缘性和优异的化学稳定性，可耐各种强酸、强碱和强氧化剂的腐蚀。

有“塑料王” 之称。

由于氟塑料具有这些优异特性，所以特别适合做耐腐蚀性强的泵内材料。

而FYH氟塑料液下泵正是基于传统不锈钢液下泵的设计优点，并结合氟塑料的优异特性。

使得这款泵在防渗漏、防溢出非常出色，同时更加节能环保。

二、FYH系列氟塑料耐腐蚀液下泵产品用途：本产品广泛运用于输送酸碱、有机溶剂、强氧化剂等腐蚀性介质。

适用温度：-20℃～100℃。

广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。

特别是易漏、易燃、易爆液体的输送。

三、FYH系列氟塑料耐腐蚀液下泵产品安装：本型号泵可根据不同的使用条件安装不同形式的机械密封，(如内装单端面平衡和非平衡型，双端面平衡型及非平平衡型，外装式机械密封等。

)根据所选用密封型式的不同，其使用方法和注意事项也有所不同。

下面仅提几点一般应注意的事项。

1、由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。

目录CONTENTS概述 (1)General Description结构特点 (2)Features of Structure泵用材质 (4)Materials of Pump安装说明 (4)Description of Installation使用说明 (5)Description of Use运转及维护保养 (6)Operation and Maintenance附1：加油方法 (7)The Method of Filling Oil附2：泵用轴承型号 (8)Bearing Model of Pump可能发生的故障和解决办法 (9)Possible Malfunctions and Solutions泵结构图 (11)Structure Chart泵性能参数表 (18)Table of Performance Data泵外形及安装尺寸 (30)Overall and Installation Dimensions泵进出口法兰尺寸 (38)The Dimensions of Suction and Discharge Flange概述FY、FYW系列液下泵属单级单吸立式耐腐蚀离心泵，是我厂70年代就开始开发的产品，到现在已具有了一套成熟、完善的设计及制造方法，产品结构合理，性能稳定，目前已有100多种规格，成为国内液下泵主要生产厂家之一。

FY型液下泵用于输送不含固体颗粒及不易结晶的介质，FYW型为污水液下泵，叶轮形式有开式、半开式、闭式及旋流式等，可输送有颗粒及杂质的污水，广泛适用于化工、石油、冶金、工程施工部门的集水坑污水排送或其它介质的输送。

泵性能范围：流量 1.8 ~ 14400m3/h泵型号意义：为污水液下泵FYhas formed a matured and sound design and method of manufacture, the produce structure is rational, its function is stable, there are more than one hundred sizes of its kind, being one of main factories producing submerged pump in domestic.FY series submerged pump is applied for pumping the liquid that is not contained solid granules and uneasily crystallized. FYW series is a sewage submerged pump, its impeller takes shape of opening, semi-opening, close or torque flow type etc., available to pumping sewage with granules and impurity, being applied broadly on sewage or other liquid from pits of chemical industry, petroleum, metallurgical department and construction department.Specifications: Capacity: 1.8~1440m3/h.Head: 8~100m.The meaning of the model: 80FYW-38A80---Suction Diameter 80mm.FY---Vertical submerged pumpFYW----Sewage vertical submerged pump38---Head 38m.A--- Diameter of impeller through once cutting, its capacity andhead will be degraded.结构特点该系列泵叶轮浸没在介质中，进口不需装底阀及抽真空设备，就能启动工作，泵占地面积小，轴封无泄漏。

伽利略Galileo泵-欧洲品质【FY系列不锈钢液下泵】产品特点：1．泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2．取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3．采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

FY型液下泵价格流量扬程功率材质不锈钢（B）单价材质铸铁（B）单价型号M3/h m kw 1米 1.5米2米 2.5米 2.9米1米 1.5米2米 2.5米 2.9米FY25-16 3.6 16 1.5 9452 10842 12315 14484 16791 4865 5643 6477 7520 8715 FY25-25 3.6 25 2.2 9855 11259 12732 14873 17208 5115 5894 6658 7867 9063 FY25-41 3.6 41 4 11245 12871 14623 17014 19627 5894 6769 7673 8952 10328 FY40-16 7.2 16 2.2 9841 11301 12830 15026 17250 5115 5894 6658 7867 9063 FY40-26 7.2 26 3 10842 12329 14025 16388 18890 5365 6144 6964 8159 9452 FY40-40 7.2 40 5.5 12468 14428 16207 19001 21865 9661 11064 12524 14637 16902 FY50-16 14.4 16 3 11009 12649 14678 17208 19391 5727 6477 7673 8854 10300 FY50-25 14.4 25 4 11440 13094 14817 17292 20183 5963 6853 7756 9077 10661 FV50-40 14.4 40 7.5 12858 14790 16708 19599 22532 9939 11440 12885 15082 17389 FY65-16 28.8 16 4 11648 13427 15082 17653 19682 6074 7075 7867 9257 10939 FY65-25 28.8 25 5.5 12524 14428 16249 19015 21976 6672 7673 8715 10119 11690 FV65-40 28.8 40 11 18418 20989 23964 27981 32206 12079 13900 15693 18404 21184 FY80-15 49.1 15 7.5 16110 18598 20989 24561 28342 8715 10050 11301 13233 15234 FY80-24 49.4 24 11 18404 21184 23852 27939 32206 10647 12232 13914 16263 18890 FY80-38 49.1 38 18.5 20280 23463 26368 30816 35584 12051 13858 15665 18404 21170 FY100-23 100.8 23 18.5 19682 22643 25590 29941 34542 11843 13636 15304 18001 20683 FY100-37 100.8 37 22 21670 24964 28189 32971 38044 13316 15304 17458 20280 23394 FY125-20 160 20 22 25646 28940 32165 36946 42020 15318 17292 19446 22268 25340。

液下泵安装及注意事项液下泵系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛制件，联接管、出液管采用半干法卷制工艺制成的酚醛管，以下是玻璃液下泵概述。

一、液下泵产品介绍：液下泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛制件，联接管、出液管采用半干法卷制工艺制成的酚醛管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能绝对可靠，产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

该耐酸液下泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。

二、液下泵产品分类：WSY型、FSY型两种型式的液下泵:1.WSY型泵为立式液下旋涡泵。

2.FSY型泵为立式液下离心泵，该泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm 之间任意选择。

只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。

三、液下泵主要用途：液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的最理想设备。

四、液下泵的完好标准:(1)液下泵零部件齐全完整，质量符合要求。

(2)液下泵压力、流量平稳，各部温度正常。

(3)液下泵基础、机座牢固完整，质量符合要求。

(4)液下泵防腐符合要求。

(5)液下泵管线、阀门、支架安装合理，标志分明，符合技术要求。

(6)设备平衡无杂音，电流不超过额定值。

(7)认真执行五定、三级过滤润滑管理制度。

(8)设备出力能力达到铭牌规定或满足生产需要。

FYS液下泵是工业生产中重要的运输器械，它外观精巧、性能优异，价格低廉，可以适用于很多严苛的生产环境中。

FYS液下泵就是立式单级单吸离心泵。

它被用来输送没有固体颗粒和不易结晶的腐蚀性液体。

用以普通液下泵运送不了的强腐蚀介质。

FYS液下泵的特点之一是它的立式结构，泵体、叶轮等部份浸没在液体中，这样可以占用较小的面积。

轴封不会出现泄漏现象，所以适用于运送带有腐蚀性的液体。

FYS液下泵还可对防爆区域与非防爆区域选用，凡时在防爆区域内使用的，可以选配防焊型电机，这类电机分三种组级型号,用于面对不同的防爆等级。

需要注意的是，泵的转向需要按泵所指方向起动，不可以反转运行。

泵起动时，泵体部位需要淹没在液体内。

FYS液下泵包含着传统液下泵的优点。

为立式液下泵，可以将其安装在被输送物料的运料道上，不需要额外的占地面积，进而降低了基础建设的投入。

还取消了落后的机械密封法，防止因为机械密封非常容易磨损而导致的需要经常维修、更换的麻烦，大大节约了泵的运行成本，提高了工作效率。

除此之外，采用了离心式平衡叶轮，在供输送不含固体颗粒等清洁的物料时，振动噪音非常低，工作效率相对来说很高。
