《钻井取心工艺技术》课件

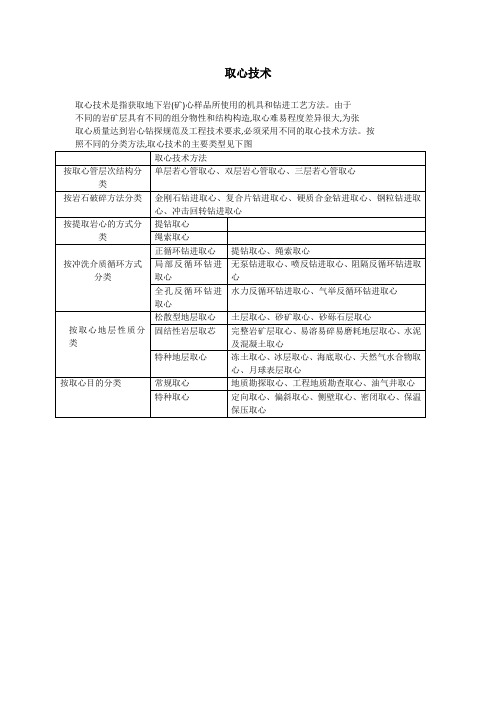

钻井取芯一、取芯方式按取心方式分：常规取心和特殊取心常规取心可分短筒取心和长筒取心特殊取心：1）油基钻井液取心2）密闭取心3）海绵取心4）保压密闭取心5）疏松砂岩保形取心6）定向取心二、常规取心主要目的：①发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。

②建立地层剖面，研究岩相及生、储特征。

③了解岩性与电性关系。

2）常规取心方式：短筒取心：取心钻进中途不接单根的常规取心。

它的工具只含有一节岩心筒，结构简单。

它在整个取心作业中所占的比例最大，在任何地层条件下均可进行。

中、长筒取心：钻进中途要接单根的取心。

它的工具必须含有多节岩心筒。

中、长筒取心的目的是在保证岩心收获率较高的前提下，尽可能提高取心的单筒进尺，以大幅度提高取心收获率，降低取心成本。

2、取心工具的选择1）．不同井深条件下取心工具的选择浅井选短筒，深井中长筒。

2）．根据地层岩性选择取心工具在松散、松软地层中应选用加压式取心工具，而在中硬～硬地层以及岩心成柱性较好的软地层中应选用自锁式取心工具。

3）．根据取心方式选择取心工具3、取心钻头的选择目前，国内外钻井取心均广泛使用金刚石取心钻头。

1）．金刚石取心钻头使用效果好特别是胎体式金刚石取心钻头，能保证钻头出刃均匀。

金刚石耐磨，胎体耐冲蚀，因而钻进平稳，速度快，收获率高，使用寿命长，综合经济效益好。

2）．金刚石取心钻头适用范围广。

从极软至极硬地层，均有与之相适应的各种系列的金刚石取心钻头供选择，完全能满足各种条件下取心的需要。

3）．胎体金刚石取心钻头成型容易，加工简便，成品率高。

4、取芯工具的组成取心工具由上稳定器、分水接头、堵孔钢球、外返孔嘴、悬挂总成、内岩心筒组、外岩心筒组、下稳定器、组合内筒鞋、岩心爪、取心钻头等部件组成。

5、取心前的准备A．井眼准备（l）钻进一开始就要保持良好的井身质量，防止井斜、狗腿、键槽、台肩、缩径等。

（2）取心前的一个钻头要带打捞杯，要修平井底。

第十章钻井取心第一节取心方式和取心工具的选择 (2)一．取心方式的选择 (2)二．取心工具的选择 (3)第二节取心钻头的选择 (4)一．全刚石取心钻头的优点 (5)二．全刚石取心钻头的分类 (5)三．国内生产的金刚石取心钻头种类 (6)四．取心钻头的结构和影响其预期性能的因素 (7)五．取心钻头的选择 (8)第三节取心工具 (11)一．常规取心工具 (11)二．特殊取心工具 (17)第四节钻井取心工艺 (24)一．取心原则 (24)二．取心的要求 (24)三．取心前的准备 (25)四．对钻井液性能的要求 (25)五．取心操作程序 (25)六．取心故障分析 (28)七．高温高压井取心 (30)第五节取心工具检修内容及标准 (31)一．取心工具质量检查与标准 (31)二．取心辅助工具 (32)三．取心工具报废标准 (32)参考资料 (32)本章着重介绍取心方式、工具和钻头的选择，取心工具技术规范，取心质量标准，取心施工程序，取心钻进参数及故障分析，取心工具检修内容及标准，高温高压井取心和特殊取心工具等内容。

第一节取心方式和取心工具的选择取心方式有常规取心和特殊取心两类：常规取心对岩心无特殊的要求，所用的工具简单，工艺不复杂，成本低；而特殊取心取出的岩心不受钻井液污染，疏松地层岩心规矩、完整并能保持其出筒前的形状，岩心能保持其地层原始状态，但其装备和工艺比较复杂、施工难度大、成本高。

因此，取心的方式应根据取心的目的、油气藏类型和勘探开发阶段的不同条件来确定。

在取心方式已定的情况下，要根据取心井眼大小、井段深浅、地层岩石软硬与胶结情况来选择相应的取心工具与取心钻头。

一．取心方式的选择1．常规取心对岩心无任何特殊要求的取心称为常规取心。

常规取心是取心作业中最大量、最常见的，无论是什么油气藏，在勘探阶段或开发阶段都要进行大量的常规取心。

（1）主要目的：①发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。

钻井取心技术钻井取心指的是为了掌握地下地质情况。

直接获得真实可靠的地下岩层的有关资料，在钻井过程中用取心工具从地下取出大块岩样(岩心)的作业。

1取心方式1.1常规取心对岩心无任何特殊要求的取心称为常规取心。

常规取心是取心作业中最大量、最常见的，无论是什么油气藏，在勘探阶段或开发阶段都要进行大量的常规取心。

1.1.1主要目的：1.1.1.1发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。

1.1.1.2建立地层剖面，研究岩相及生、储特征。

1.1.1.3了解岩性与电性关系。

1.1.2常规取心方式：1.1.2.1一般短筒取心，是指取心钻进中途不接单根的常规取心。

它的工具只含有一节岩心筒，结构简单。

它在整个取心作业中所占的比例最大，在任何地层条件下均可进行。

1.1.2.2中、长筒取心，是指钻进中途要接单根的取心。

它的工具必须含有多节岩心筒，通常只有当地层岩石的胶结性与可钻性较好时，才进行中、长筒取心。

中、长筒取心的目的是在保证岩心收获率较高的前提下，尽可能提高取心的单筒进尺，以大幅度提高取心收获率，降低取心成本。

1.2特殊取心对岩心有一定特殊要求的钻井取心称为特殊取心。

它多用在油田开发阶段，通常有下列几种方式：1.2.1油基钻井液取心是指在油基钻井液条件下进行的取心。

对储量较大的砂泥岩油气藏，在开发之前一般都要进行这种取心，其目的是取得不受钻井液自由水污染的岩心，以求获得较为准确的储层原始含油饱和度资料，为合理制定油田开发方案提供依据。

由于油基钻井液不失水，性能稳定，流动性和润滑性都很好，因而岩心不存在吸水膨胀或剥落的问题，也不易断裂或磨损，取出的岩心规矩、完整、成柱性好、收获率高。

1.2.2密闭取心是指以注水方式开采的砂岩油田，在开发过程中为检查油田注水开发效果，了解地下油层水洗情况及油水动态，以制定合理的开发调整方案，采用密闭取心工具与密闭液，在水基钻井液条件下取出几乎不受钻井液自由水污染的岩心。

第七章 取心钻井岩心是我们认识油、气田和地层的宝贵资料。

获取岩心的方法有井壁取心和钻井取心两种，本章只介绍后者。

所谓取心钻井就是利用专门的钻井工具并施以一定的技术措施，将地下的岩石取地面上来的一种钻井工艺。

取心是石油勘探与开发中十分重要的一项工作。

这是因为在油、气田的勘探和开发过程中，虽然可以采用岩屑录井，地球物理测井，地层测试等方法来收集各种资料，通过对这些资料的分析研究来了解地下的地质情况。

但这些方法各有优缺点，且都有很大局限性，只有岩心才是最完整的第一性性资料。

通过对大量岩心的分析研究，可以取得更为完整、准确的地质资料（如油、气层的分布规律、厚度、岩性、孔隙度、渗透率、含油饱和度、裂缝发育情况等），为制定合理的勘探、开发方案、准确地计算储量，采取有效的增产措施提供可靠的依据。

衡量取心钻井技术水平高低的一一个最基本、最重要的指标就是岩心收率。

所谓岩心收获率是指实取岩心长度与取心进尺比值的百分数。

即：岩心收获率=%100*）（）（米取心进尺米实取岩心长度例7-1 在某次取心时，取心进尺为10米，实际取出岩心长度为9。

8米，则岩心收获率为 %98%100*1089。

最理想的岩心收获率为百分之百。

岩心收获率又分单筒岩心收获率和全井平均岩心收获率。

由此可见，提高岩心收获率是取心钻井最根本的要求。

欲提高岩心收获率，一方面要选用适合于取心井段岩性的取心工，另一方面还要采取合理的技术措施。

二者就是本章所要介绍的主要内容。

第一节 取工具的组成取心工具是获取岩心的重要工具。

本节主要介绍钻井取心法所使用的工具。

它一般都是由取钻头、岩心筒、岩心爪、扶正器和县挂装置等部件组成（如图7-1）。

下面分别介绍部件的用途、结构特点及要求。

一．取心钻头取心钻头是钻出岩心的主要工具。

其切削刃分布在一个同心圆的环形面积上。

它的功用是对井底岩石进行环形破碎，形成岩石。

取心钻头的类型，目前使用的有刮刀取心钻头、硬质合金取心钻头和金刚石取心钻头等几种（如图7-2所示）。
