北斗校时服务器装置介绍

HJ208-GN 网络时间服务器（GPS 北斗）精准稳定 安全DATA SHEET概述HJ208-GN NTP 网络时间服务器是计算机网络时间同步问题的最佳解决方案。

HJ208支持标准NTP(含v1/2/3/4)和SNTP 网络协议，可为计算机应用系统、流程控制管理系统、电子商务系统、网上B2B 系统以及数据库集群等系统需要提供精密网络授时服务和时间戳服务，广泛应用于政府、金融、移动通信、公安、石油、电力、交通、工业以及国防等各个领域。

HJ208系列NTP 网络时间服务器采用安全的MD5协议和证书加密方式，支持参考源冗余等功能，确保系统服务可靠；设备支持SNMP 网络管理协议。

HJ208系列支持串口时间码输出、1PPS 脉冲信号输出等附加功能，可选配双物理隔离网口，支持其他多种输入和输出组件。

典型型号基础款：HJ208-GNGPS 北斗卫星系统型号命名(选配表)产品特性●<30ns 硬件同步精度(使用北斗/GPS 接收机，典型，RMS)●<0.1ms 局域网NTP 服务授时精度(北斗/GPS 接收机)●<10ms 复杂网络NTP 授时精度●>2000次/秒单口NTP 请求●>3万授时客户端数量●<1×10-12日平均频率准确度●>80000小时MTBF ●1个NTP 网络接口●1PPS 信号输出●恒温晶振内置时钟(选配)●CDMA/4G 输入(选配)●IRIG-B(RS422)输入(选配)●PPS+TOD 输入(选配)●PTP 输入(选配)●IRIG-B,10MHz 时频信号输出(选配)●PTP 输出(选配)产品功能●默认为一级网络时间服务器，同时支持配置为二级服务器●支持MD5加密，确保授时安全●支持多种参考源，实现基于优先级的参考源自动切换●SNMP 服务接口，支持接入网管系统●丰富的可选件，适配各类应用场景●日志记录和远程登录(SSH,Telnet,CONSOLE)技术指标网络和服务网络协议●NTP v1/2/3/4(单播/多播/广播/Autokey)，SNTP ●Telnet，SSH，FTP●SNMP v1/2/2c/3，MIB II(RFC1213)●IPv4、IPv6、IPv4/IPv6Hybrid服务性能●卫星参考下同步精度：<100nsNTP网络同步授时精度：0.1-2ms(局域网典型值)●用户容量：>32000●NTP请求量：>2000次/秒接收机指标频点通道首次定位授时精度定位精度冷热重捕GPS接收机L13235s1s1s30ns2m 北斗接收机B1I3235s1s1s30ns2m 北斗GPS接收机*L1,B1I3235s1s1s30ns2m 北斗3代GPS接收机L1,B1I,B1C4035s1s1s30ns2m●其中授时型北斗GPS接收机支持设置单北斗定位/单GPS定位/北斗GPS混合定位模式时钟指标恒温晶振（选配）平均频率准确度<1×10-12/24h频率稳定度<5×10-12/s日老化率<5×10-10相位噪声≤-155dBc/Hz@10kHz守时精度<1ms/72h输出信号指标1PPS秒脉冲●与标准UTC时间偏差<30ns(RMS)●TTL电平，正边沿，脉宽100msTOD串口●RS232电平，波特率9600，8-N-1选件指标外参考输入●1PPS+TOD：TOD符合NMEA0183协议●IRIG-B码：RS422电平，符合GJB2991A-2008标准●移动通信接收机：支持CDMA/4G等通信网络●PTP输入：符合IEEE1588v2标准IRIG-B输出组件●符合GJB2991A-2008标准●支持DC输出，TTL/RS422电平●支持AC输出，平衡/非平衡，调制幅度比3:1PTP输出组件●符合IEEE1588v2标准●支持千兆以太网接口/SFP+光口●支持单播/多播模式●支持one-step/two-step模式●支持AI/SI/DI设置●每个PTP网口最多支持256个客户端10MHz方波输出组件●方波信号，LvTTL电平●准确度、稳定度指标与内部时钟信号一致10MHz正弦波输出组件●正弦波信号，50欧姆阻抗，功率>7dBm●准确度、稳定度、相位噪声指标与内部时钟信号一致其他功能组件●干接点告警：绿端子接口，支持失锁和故障告警授时软件SNTP授时软件●适配window操作系统，通过SNTP协议实现系统时间同步●支持开机自启动和托盘运行●可设置同步周期以启动自动同步●可手动进行时间同步电话:Email:****************.cn 更多型号示例型号说明HJ208-GN(常用型号)北斗/GPSHJ208-GN-O(常用型号)北斗/GPS 恒温晶振HJ208-GN-2N(常用型号)北斗/GPS 双网口HJ208-GN-O-2N(常用型号)北斗/GPS 恒温晶振双网口HJ208-GP 单GPS HJ208-BD 单北斗HJ208-CDMA CDMAHJ208-GN-O-N-BDC 北斗/GPS 恒温晶振B 码输出HJ208-N-O 恒温晶振二级时间服务器HJ208-GNJT*GPS 北斗交直流供电HJ208-GNJT-2N*GPS 北斗交直流供电双网口HJ208-GN-Mini*GPS 北斗直流供电桌面式简要参数描述●支持(GPS、北斗，可设置为单GPS 单北斗或GPS 北斗混合工作模式)卫星信号输入，220V AC 供电，支持NTP、SNTP 标准协议，支持windows、LINUX、UNIX、SUN SOLARIS、IBM AIX 等操作系统同步，授时精度小于<2ms，网络端口访问容量不少于2000次/秒，1PPS 脉冲精度优于30ns，1个NTP 网口、2路串口、1路PPS 输出物理环境参数●尺寸：1U 机箱433×44.5×365mm ●重量：<5Kg●电源：100V~240V AC●工作温度：-10℃～+55℃(主机)-40℃～+75℃(天线)●存贮温度：-45℃～+85℃●湿度：95％无冷凝●功耗：25W外观前面板●VFD 高亮度液晶屏，用于显示：当前时间、参考源锁定状态、卫星颗数、经纬度、高度、各网卡IP、系统工作状态等信息●指示灯，用于提示：电源状态、卫星锁定状态、秒脉冲状态、设备告警状态等后面板●ANT：BNC，1路，卫星天线接口，5V 馈电●LAN1：RJ45，1路，10/100M 自适应以太网口●CONSOLE：RJ45，1路，RS232电平，控制终端●TOD：DB-9female，2路，RS232电平，时间、位置信息●1PPS：BNC，1路，TTL电平●选件：外参考输入、PTP、10MHz、IRIG-B 等(*及更多信息请咨询销售人员)包装信息基础包装●主机1台●30米电缆高灵敏度授时天线1个●安装支架1套●1米电源线1根● 1.5米控制线1根●中文说明书1本●资料光盘1张(说明书,SNTP 授时软件,设备使用说明书)可选配件●天馈线避雷器●特型电缆：50、80、100米●网口数码子钟（下载）。

北⽃GPS卫星对时系统（对时装置）应⽤通信系统的介绍北⽃GPS卫星对时系统（对时装置）应⽤通信系统的介绍北⽃GPS卫星对时系统（对时装置）应⽤通信系统的介绍摘要：⽂章介绍了北⽃GPS卫星同步时钟原理，分析了北⽃/GPS卫星时钟在CDMA⽆线通信系统中应⽤的可⾏性，并给出了北⽃/GPS卫星时钟系统的组成和在CDMA中的两种应⽤⽅式。

1、概述卫星导航定位与授时系统是现代化⼤国极为重要的基础设施，卫星导航系统提供的精密授时在⼀个国家的⼯业、国防、通信等领域有着⼴泛和重要的应⽤。

⽬前的卫星导航系统主要有美国的全球卫星定位系统GPS、俄罗斯的全球卫星导航系统GLONASS、欧洲的伽利略全球导航定位系统Galileo以及中国的北⽃⼀号导航定位系统。

北⽃卫星系统是中国⾃主研发的卫星导航定位系统，可以为中国全境和周边部分邻国提供定位、导航、授时和简易通讯服务，特别是对于确保中国国防与通信安全有着重要意义。

CDMA⽆线通信系统属于基站同步系统，基站间⽆线信道的帧同步以及基站间切换、漫游等都需要精确的时间控制，⼀个可靠和⾼精度的时间/时钟源对于移动通信的重要性不⾔⽽喻。

⽬前CDMA系统基本采⽤GPS作为基站同步时钟，但是由于GPS受美国限制，存在⾃主性差、安全性低等问题，同时由于授时系统没有备份，可能导致GPS⼯作异常时通信质量受到影响。

为了满⾜CDMA通信系统对时间同步的要求与对安全的需要，有必要对北⽃授时技术在CDMA系统中的应⽤进⾏研究，解决GPS不可⽤情况下的CDMA系统授时同步问题。

2、北⽃卫星系统授时原理为了满⾜CDMA通信系统对时间同步北⽃⼀号卫星导航定位系统由空间卫星、地⾯控制与标校系统、⽤户设备三部分组成。

其中空间卫星部分包括两颗地球静⽌卫星（⾚道⾯东经80 °、140 °）、⼀颗在轨备份卫星（⾚道⾯东经110.5 °）；地⾯控制与标校系统包括⼀个配有电⼦⾼程图的地⾯中⼼定位控制站，以及⼏⼗个分布于全国的参考标校站。

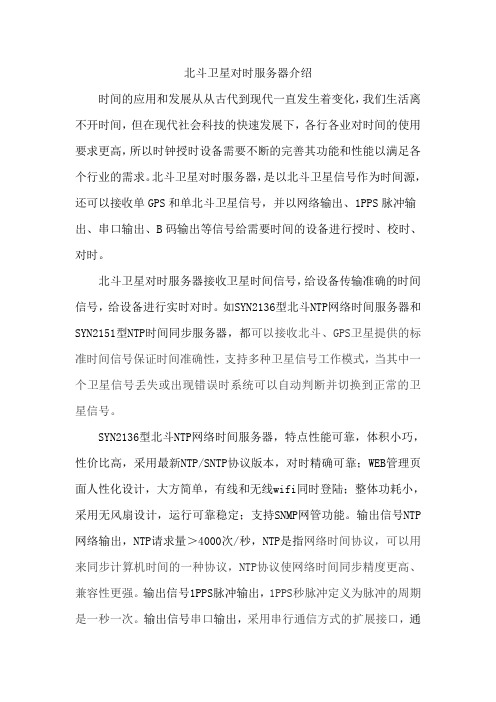

北斗卫星对时服务器介绍时间的应用和发展从从古代到现代一直发生着变化，我们生活离不开时间，但在现代社会科技的快速发展下，各行各业对时间的使用要求更高，所以时钟授时设备需要不断的完善其功能和性能以满足各个行业的需求。

北斗卫星对时服务器，是以北斗卫星信号作为时间源，还可以接收单GPS和单北斗卫星信号，并以网络输出、1PPS脉冲输出、串口输出、B码输出等信号给需要时间的设备进行授时、校时、对时。

北斗卫星对时服务器接收卫星时间信号，给设备传输准确的时间信号，给设备进行实时对时。

如SYN2136型北斗NTP网络时间服务器和SYN2151型NTP时间同步服务器，都可以接收北斗、GPS卫星提供的标准时间信号保证时间准确性，支持多种卫星信号工作模式，当其中一个卫星信号丢失或出现错误时系统可以自动判断并切换到正常的卫星信号。

SYN2136型北斗NTP网络时间服务器，特点性能可靠，体积小巧，性价比高，采用最新NTP/SNTP协议版本，对时精确可靠；WEB管理页面人性化设计，大方简单，有线和无线wifi同时登陆；整体功耗小，采用无风扇设计，运行可靠稳定；支持SNMP网管功能。

输出信号NTP 网络输出，NTP请求量＞4000次/秒，NTP是指网络时间协议，可以用来同步计算机时间的一种协议，NTP协议使网络时间同步精度更高、兼容性更强。

输出信号1PPS脉冲输出，1PPS秒脉冲定义为脉冲的周期是一秒一次。

输出信号串口输出，采用串行通信方式的扩展接口，通信线路简单降能降低成本，适用于远距离通信，但是传送速度较慢。

SYN2136型内置高精度温补晶振走时日差保持在1秒/日以内实时对时，也可选择恒温晶振、铷原子钟、驯服恒温晶振模块、驯服铷钟模块等等。

北斗卫星对时服务器SYN2136型，为计算机系统及其它弱电子系统提供标准的时间源，使各系统的时间集中同步，使整个时钟系统使用相同的授时标准，GPS授时天线接收到卫星信号，将信号传送给母钟SYN2136型北斗NTP网络时间服务器，由母钟SYN2136型北斗NTP 网络时间服务器生成时间信号，通过交换机把时间信号传输给子钟SYN6109型网络子钟，计算机接收母钟信号来管理和监控时间。

北斗授时接收模块主要包括：接收天线、射频模块、中频数字接收 单元、卫星数据处理单元和用户接口单元，通过设定用户本地位置、北 斗卫星信号的接收与卫星定时信号的恢复，生成授时信号，实现单向授 时功能。
12
3.2时钟模块
可根据对时间保持能力的要求高低配置不同的晶体钟或原子钟 测量两个脉冲之间的相位差（时间间隔）通常可采用高频脉冲计数法 实现。
3.3时频处理模块
时频处理模块是本系统的重要组成部分，主要完成北斗与GPS双 卫星系统授时性能监测、判优与智能切换、高精度本地时间维护、高 精度时频标合成、内部协议分析及转发、显示与人机交互等功能。
13
3.4用户交互模块
设备基于嵌入式操作系统，采用Web、Telnet、snmp方式，在IE浏览 器中输入时间服务器的口地址等参数，完成对设备的本地和远程集中 管理。网络管理具有丰富的用户交互和信息处理能力，主要功能如下：
环境要求
工作温度：-10°C+60°C 贮存温度：-40°C+80°C 电气要求
电源：交流220V±10% 47HZ~63HZ或直流110V/220V 电磁兼容性：符合 “GB/T13926_1992工业过程测量和控制装置的电磁兼容性”中有关规定的要求， 并且超过III级标准 功耗：不大于15W
性能指标：捕获卫星（锁定）时间： ——热开机（瞬间掉电）≤15秒。 —— 冷开机（位置未变的重开机）≤45秒。 ——位置改变后重开机 ≤1分钟。 ——19 本地首次开机 ≤2分钟。 位置精度：10m 时间精度;±100ns
2.2 RNSS授时
与GPS授时一致，用户设备只需接收卫星广播的RNSS 导航信号，即可获得北斗系统时间，然后将本地时间与北斗 系统时间进行比较得到本地时钟与北斗系统时间的偏差。如 果测站坐标已知，并且精度可靠，那么只要收到一颗卫星的 信号即可进行精确授时。如果测站坐标未知，RNSS只要能 接收到四颗或四颗以上卫星，即可解算出位置和钟差，实现 定位与授时。

北斗卫星授时方案简介1 概述1.1 北斗系统介绍“BD一号”系统是我国自行研制和建立的一种区域卫星导航定位通信系统，又称：“双星定位”系统或“BD一号”系统。

主要是利用两颗地球同步卫星来测量地球表面和空中的各种用户的位置，并同时兼有双向报文通信和定时授时的功能。

该系统集测量技术、定位技术、数字通信和扩频技术为一体，是一种全天候的覆盖我国及周边国家和地区的区域性卫星导航、定位、通信系统。

随着2003年5月25日“BD一号”系统的第3颗卫星成功发射升空，将进一步完善“BD一号”系统工作的稳定性和可靠性。

1.2 卫星授时对于一个进入信息社会的现代化大国，导航定位和授时系统是最重要、而且也是最关键的国家基础设施之一。

现代武器实(试)验、战争需要它保障，智能化交通运输系统的建立和数字化地球的实现需要它支持。

现代通信网和电力网建设也越来越增强了对精度时间和频率的依赖。

从建立一个现代化国家的大系统工程总体考虑，导航定位和授时系统应该说是基础的基础。

它对整体社会的支撑几乎是全方位的，星基导航和授时是未发展的必然趋势。

美国投入巨资建成了全球定位系统（GPS），俄罗斯也使自己的全球导航卫星系统（GLONASS）投入了运行。

欧盟一些国家也正在联合开展伽利略（Galileo）卫星导航系统的研制。

为了提高民用定位定时的性能和可靠性、安全性，利用这些卫星系统建立广域增强系统（Waas）在美国、日本、欧洲和俄罗斯也在计划或研制之中。

“北斗”无源授时型接收机仅接收“北斗”卫星信号，在注入用户当前的地理位置后便可以实现精确的授时和守时。

该产品已经过信息产业部通信计量中心的鉴定测试，鉴定测试时应用铯钟作为时间基准，鉴定测试结果表明“其北斗无源授时型接收机在天线位置精度为10m 的条件下，经过23个小时的连续测试，输出的秒脉冲定时偏差小于22.54ns。

同时，该无源授时型接收机已应用于几个单位的产品中，另外，无源授时型接收机也可以广泛的应用于如：通信、电力、交通运输、港口管理、水力监控、海洋作业，海上缉私和抢险救灾等民用部门和行业中。

北斗授时系列产品解决方案一、背景介绍北斗导航卫星系统是中国自主研发的全球卫星导航定位系统，具有全天候、全天时、全球覆盖的特点。

北斗系统不仅可以提供精确定位和导航服务，还可以提供高精度的时间信号，即北斗授时。

北斗授时在许多领域有广泛的应用，如金融、通信、电力、交通等。

为了满足市场需求，我们提供了一系列的北斗授时产品解决方案，以匡助客户实现高精度的时间同步。

二、解决方案介绍1.北斗授时接收器北斗授时接收器是我们提供的核心产品之一。

该接收器能够接收北斗卫星发射的时间信号，并将其转化为标准的时间格式输出。

接收器具有高灵敏度、高稳定性和高精度的特点，能够在各种复杂的环境中正常工作。

同时，接收器还支持多种接口，如RS232、RS485、Ethernet等，方便与其他设备进行数据交互。

2.北斗授时服务器北斗授时服务器是将北斗授时接收器与网络技术相结合的产品。

该服务器能够接收多个北斗授时接收器的时间信号，并通过网络将时间信号分发给其他设备。

服务器具有高性能的处理能力和稳定的数据传输能力，能够满足大规模的时间同步需求。

同时，服务器还支持多种时间同步协议，如NTP、PTP等，以适应不同的应用场景。

3.北斗授时终端北斗授时终端是我们提供的一种便携式设备，用于实现个人或者小范围内的时间同步。

终端具有小巧轻便的特点，携带方便。

用户只需将终端与北斗卫星建立连接，即可获取高精度的时间信号。

终端还支持蓝牙和Wi-Fi等无线通信方式，方便与其他设备进行数据交互。

4.北斗授时应用软件为了更好地满足客户的需求，我们还提供了一套北斗授时应用软件。

该软件能够实时监测北斗授时产品的工作状态，并提供相应的管理和配置功能。

用户可以通过软件对北斗授时产品进行灵便的控制和调整，以满足不同场景下的时间同步需求。

三、解决方案优势1.高精度：北斗授时产品具有高精度的特点，能够满足各种精确时间同步的需求。

2.稳定性：北斗授时产品采用先进的技术和材料，具有高稳定性，能够在各种复杂环境下正常工作。

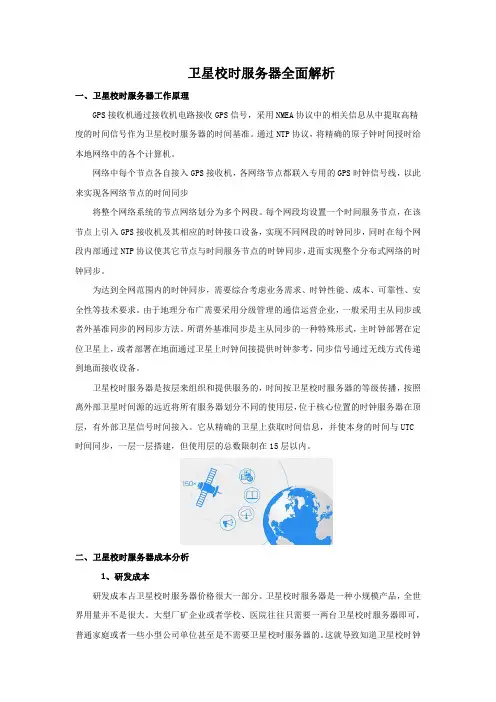

卫星校时服务器全面解析一、卫星校时服务器工作原理GPS接收机通过接收机电路接收GPS信号，采用NMEA协议中的相关信息从中提取高精度的时间信号作为卫星校时服务器的时间基准。

通过NTP协议，将精确的原子钟时间授时给本地网络中的各个计算机。

网络中每个节点各自接入GPS接收机，各网络节点都联入专用的GPS时钟信号线，以此来实现各网络节点的时间同步将整个网络系统的节点网络划分为多个网段。

每个网段均设置一个时间服务节点，在该节点上引入GPS接收机及其相应的时钟接口设备，实现不同网段的时钟同步，同时在每个网段内部通过NTP协议使其它节点与时间服务节点的时钟同步，进而实现整个分布式网络的时钟同步。

为达到全网范围内的时钟同步，需要综合考虑业务需求、时钟性能、成本、可靠性、安全性等技术要求。

由于地理分布广需要采用分级管理的通信运营企业，一般采用主从同步或者外基准同步的网同步方法。

所谓外基准同步是主从同步的一种特殊形式，主时钟部署在定位卫星上，或者部署在地面通过卫星上时钟间接提供时钟参考，同步信号通过无线方式传递到地面接收设备。

卫星校时服务器是按层来组织和提供服务的，时间按卫星校时服务器的等级传播，按照离外部卫星时间源的远近将所有服务器划分不同的使用层，位于核心位置的时钟服务器在顶层，有外部卫星信号时间接入。

它从精确的卫星上获取时间信息，并使本身的时间与UTC时间同步，一层一层搭建，但使用层的总数限制在15层以内。

二、卫星校时服务器成本分析1、研发成本研发成本占卫星校时服务器价格很大一部分。

卫星校时服务器是一种小规模产品，全世界用量并不是很大。

大型厂矿企业或者学校、医院往往只需要一两台卫星校时服务器即可，普通家庭或者一些小型公司单位甚至是不需要卫星校时服务器的。

这就导致知道卫星校时钟的人并不多，当然使用它的人就更少了。

全国可以完全独立自主研发生产卫星校时服务器的厂家不超过10家，有规模的厂家就更少了。

这就导致卫星校时服务器的研发成本居高不下。

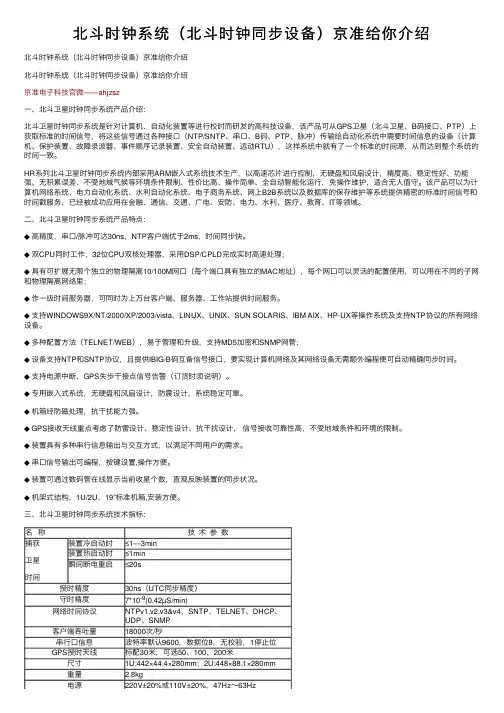

北⽃时钟系统（北⽃时钟同步设备）京准给你介绍北⽃时钟系统（北⽃时钟同步设备）京准给你介绍北⽃时钟系统（北⽃时钟同步设备）京准给你介绍京准电⼦科技官微——ahjzsz⼀、北⽃卫星时钟同步系统产品介绍：北⽃卫星时钟同步系统是针对计算机、⾃动化装置等进⾏校时⽽研发的⾼科技设备，该产品可从GPS卫星（北⽃卫星、B码接⼝、PTP）上获取标准的时间信号，将这些信号通过各种接⼝（NTP/SNTP、串⼝、B码、PTP、脉冲）传输给⾃动化系统中需要时间信息的设备（计算机、保护装置、故障录波器、事件顺序记录装置、安全⾃动装置、远动RTU），这样系统中就有了⼀个标准的时间源，从⽽达到整个系统的时间⼀致。

HR系列北⽃卫星时钟同步系统内部采⽤ARM嵌⼊式系统技术⽣产，以⾼速芯⽚进⾏控制，⽆硬盘和风扇设计，精度⾼、稳定性好、功能强、⽆积累误差、不受地域⽓候等环境条件限制、性价⽐⾼、操作简单、全⾃动智能化运⾏，免操作维护，适合⽆⼈值守。

该产品可以为计算机⽹络系统、电⼒⾃动化系统、⽔利⾃动化系统、电⼦商务系统、⽹上B2B系统以及数据库的保存维护等系统提供精密的标准时间信号和时间戳服务，已经被成功应⽤在⾦融、通信、交通、⼴电、安防、电⼒、⽔利、医疗、教育、IT等领域。

⼆、北⽃卫星时钟同步系统产品特点：◆⾼精度，串⼝/脉冲可达30ns，NTP客户端优于2ms，时间同步快。

◆双CPU同时⼯作，32位CPU双核处理器，采⽤DSP/CPLD完成实时⾼速处理；◆具有可扩展⽆限个独⽴的物理隔离10/100M⽹⼝（每个端⼝具有独⽴的MAC地址），每个⽹⼝可以灵活的配置使⽤，可以⽤在不同的⼦⽹和物理隔离⽹络⾥；◆作⼀级时间服务器，可同时为上万台客户端、服务器、⼯作站提供时间服务。

◆⽀持WINDOWS9X/NT/2000/XP/2003/vista、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系统及⽀持NTP协议的所有⽹络设备。

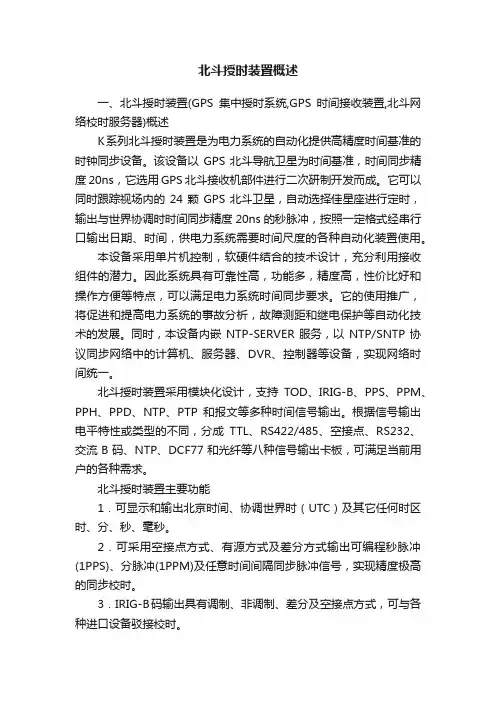

北斗授时装置概述一、北斗授时装置(GPS集中授时系统,GPS时间接收装置,北斗网络校时服务器)概述K系列北斗授时装置是为电力系统的自动化提供高精度时间基准的时钟同步设备。

该设备以GPS北斗导航卫星为时间基准，时间同步精度20ns，它选用GPS北斗接收机部件进行二次研制开发而成。

它可以同时跟踪视场内的24颗GPS北斗卫星，自动选择佳星座进行定时，输出与世界协调时时间同步精度20ns的秒脉冲，按照一定格式经串行口输出日期、时间，供电力系统需要时间尺度的各种自动化装置使用。

本设备采用单片机控制，软硬件结合的技术设计，充分利用接收组件的潜力。

因此系统具有可靠性高，功能多，精度高，性价比好和操作方便等特点，可以满足电力系统时间同步要求。

它的使用推广，将促进和提高电力系统的事故分析，故障测距和继电保护等自动化技术的发展。

同时，本设备内嵌NTP-SERVER服务，以NTP/SNTP协议同步网络中的计算机、服务器、DVR、控制器等设备，实现网络时间统一。

北斗授时装置采用模块化设计，支持TOD、IRIG-B、PPS、PPM、PPH、PPD、NTP、PTP和报文等多种时间信号输出。

根据信号输出电平特性或类型的不同，分成TTL、RS422/485、空接点、RS232、交流B码、NTP、DCF77和光纤等八种信号输出卡板，可满足当前用户的各种需求。

北斗授时装置主要功能1．可显示和输出北京时间、协调世界时（UTC）及其它任何时区时、分、秒、毫秒。

2．可采用空接点方式、有源方式及差分方式输出可编程秒脉冲(1PPS)、分脉冲(1PPM)及任意时间间隔同步脉冲信号，实现精度极高的同步校时。

3．IRIG-B码输出具有调制、非调制、差分及空接点方式，可与各种进口设备驳接校时。

4．内嵌NTP-SERVER服务，以NTP/SNTP协议同步网络中的计算机、服务器、DVR、控制器等设备，实现网络时间统一。

5．具有失电和卫星失锁两组故障报警输出。

位及授时 双模天线 形状：蘑菇头
物理接口：SMA 支架：蘑菇头安装支架
输出信号： 1PPS 脉冲信号 路数 1 路
电平 TTL 同步误差 ≤30ns 物理接口 凤凰端子 RS232C 串口 路数 1 路
电平 RS232C 串口格式 NEMA0183 标准语句（可定制） 物理接口 DB9 环境特性：工作温度 -30℃～＋70℃、相对湿度 ≤90%（40℃） 存储温度 -30℃～＋70℃ 供电电源：供电+5v，±5%，功率小于 2W 机箱尺寸：140x100mm（安装尺寸 130x90mm）
联系人：小 康 联系方式：18991937618
联系 QQ：2534240205 使用布局图如右图所示：
使用方法如下： 1、 根据装箱单检查板卡及附件是否齐备完好，如果发现包装箱
严重破损，可与厂家联系，直至仪器通过性能测试。 2、 将设备从包装箱中取出，平放于操作台或机柜。将天线-5 分钟内可收到星，然后通过我公司 的校时软件来实现时间同步。 生产厂家简介

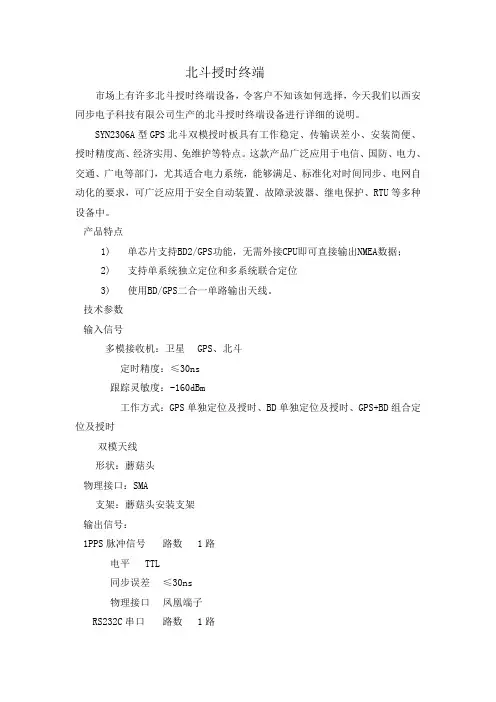

西安同步电子科技有限公司是一家专业研发、生产、销售北斗授时终端为一 体的现代化高科技公司，由从事北斗授时行业数十年的多位老师傅带队，几十名 年轻优秀的工程师相辅助，组成了一支优秀、专业、锐意年轻、进取、高水准的 设计开发团队。凭借先进的技术、丰富的经验和高度的工作热情，满足客户个性 化需求，为客户创造永久的价值和潜在的价值增长；依托西安大学城，雄厚的科 研实力保证了产品高技术含量及极高的可靠性。热烈欢迎社会各界人士来我公司 进行参观及洽谈北斗授时终端事宜。
产品特点 1) 单芯片支持BD2/GPS功能，无需外接CPU即可直接输出NMEA数据； 2) 支持单系统独立定位和多系统联合定位 3) 使用BD/GPS二合一单路输出天线。

北斗授时安全隔离防护装置技术要求及测试方法-概述说明以及解释1.引言1.1 概述北斗是我国自主研发的卫星导航系统，具备全球覆盖能力和高精度定位服务，被广泛应用于交通、农业、国防等领域。

随着北斗系统的日益完善和发展，对其授时安全隔离防护装置的技术要求也越来越高。

北斗授时安全隔离防护装置是保障北斗授时信号安全传输、确保系统正常运行的关键设备。

其主要功能是将北斗卫星发出的授时信号进行隔离处理，防止外部干扰和攻击对授时信号的破坏，从而保证北斗系统的可靠性和稳定性。

本文将分析北斗授时安全隔离防护装置的技术要求及测试方法，旨在进一步完善该装置的设计和研发，并为相关领域的工程师和研究人员提供参考和指导。

通过对授时安全隔离防护装置的技术要求的分析，可以确保其功能的完备性，提高装置在复杂环境下的工作效果。

在本文的后续章节中，将详细介绍北斗授时安全隔离防护装置的技术要求和测试方法。

其中，技术要求部分将涉及装置的结构设计、电气性能、抗干扰能力等方面；而测试方法部分将介绍对装置的抗振动、抗电磁干扰、抗高温等方面的实验方法和评估标准。

通过对北斗授时安全隔离防护装置的技术要求及测试方法的研究，可以为装置的设计制造提供指导，增强其在实际应用中的稳定性和安全性。

同时，本文还将对相关领域的研究现状进行介绍，为后续的研究工作和应用提供参考资料。

文章结构部分的内容可以这样编写：1.2 文章结构本文共分为三个部分，即引言、正文和结论。

在引言部分，将对北斗授时安全隔离防护装置技术要求及测试方法进行概述，介绍文章的目的，并给出整体的框架。

在正文部分，将详细讨论北斗授时安全隔离防护装置技术要求和测试方法。

在2.1节中，将重点介绍北斗授时安全隔离防护装置技术要求，包括要点1和要点2。

在2.2节中，将探讨北斗授时安全隔离防护装置的测试方法，包括要点1和要点2。

在结论部分，将对全文进行总结，回顾文章的主要内容和研究成果。

同时，给出未来可能的发展方向和展望。

秒脉冲合成单元
秒脉冲合成单元采用DSP和FPGA共同实现，在数据处理中加强钟差信号的数 字滤波和容错设计，以提高抗干扰能力；在脉冲合成设计中采用直接数字合成 技术(DDS)，提高合成设计的灵活性及秒脉冲的准确性与稳定度；针对时频应 用的要求与特点，采用先进的时间频率守时技术，提高时频信号的可靠性，以 满足高精度时频应用的要求。
北斗授时接收模块主要包括：接收天线、射频模块、中频数字接收 单元、卫星数据处理单元和用户接口单元，通过设定用户本地位置、北 斗卫星信号的接收与卫星定时信号的恢复，生成授时信号，实现单向授 时功能。
3.2时钟模块
可根据对时间保持能力的要求高低配置不同的晶体钟或原子钟 测量两个脉冲之间的相位差（时间间隔）通常可采用高频脉冲计数法 实现。
技术指标：
1、采用单独组屏，扩展灵活，便于管理。 2、 多时间源可供选择，除采用 GPS系统外，还可选用我国的北斗星系统，可靠性更高。 3、采用对值班人员 透明化设计，时间显示、卫星通道状态、工作状态的指示一目了然。 4、主时 钟和扩展时钟采用冗余配置，自动无扰切换。 5、主时钟和扩展时钟内部有高 精度时间自保持单元，精度为7×10-9。 6、多种对时规约，可由用户要求指 定。 7、精美标准19”U型（2U或4U）架装式机箱，采用标准电力机柜屏。 8、 授时精度高，最高精度达30ns。 9、有多种对时方式，可灵活配置，支持硬对 时（PPS、PPM、PPH）、软对时（串口报文）、编码对时（IRIG-B、DCF77） 和网络NTP对时，可以满足国内外不同设备的授时接口要求。10、装置的所有时 钟信号输出均经过光电隔离，抗干扰能力强。
①状态查询：完成系统状态的查询，北斗卫星的主要信息、TOD时间 信息、1PPS可用度，网络授时状态，主备用卫星源，网络信息等。 ②设备管理：完成北斗授时接收板的工作参数设置和主用时间源的选 择。 ③系统管理：完成设备用户管理和网络参数设置，包括添加用户，修 改用户密码和删除用户。 ④高级设置：包括安全设置和恢复默认设置。安全设置包括超时时间 设置和可登陆IP地址范围。

NTP时间服务器简介：网络时间协议NTP（Network Time Protocol）是用于互联网中时间同步的标准互联网协议。

NTP的用途是把计算机的时间同步到某些时间标准。

目前采用的时间标准是世界协调时UTC（Universal Time Coordinated），NTP的主要开发者是美国特拉华大学的David L. Mills教授。

NTP时间服务器是针对自动化系统中的计算机、控制装置等进行校时的高科技产品，NTP时间服务器产品它从GPS卫星上获取标准的时间信号，将这些信息通过各种接口类型来传输给自动化系统中需要时间信息的设备（计算机、保护装置、故障录波器、事件顺序记录装置、安全自动装置、远动RTU），这样就可以达到整个系统的时间同步基于ARM版GPS北斗NTP时间服务器设备名称：GPS北斗三网口NTP时间服务器设备品牌：创想设备型号：Innoclock-bgns300设备产地：北京设备厂家：北京创想京典科技发展有限公司设备规格：1U19”标准机箱，430*250*43mm设备图片：前视图后视图设备技术参数：✧支持农历✧双机热备份功能（选项）✧支持远程操作维护（选项）✧基于WEB方式的远程操作维护支持NTP V2/V3/V4及SNTP协议；支持IPV4,IPV6网络协议；高级授权加密协议：MD5,SSH；内置GPS/北斗双模块及TCXO，时间误差小于50us；前面板数码管显示，清晰直观；秒脉冲输出；12通道GPS、北斗卫星接收，锁定迅速；(1)1个外部参考输入:(a)1个RS232/RS422+1PPS输入,用于上游一级母钟输入；(b)1个RS232/RS422+1PPS输入,用于上游一级母钟输（2）1U19”标准机箱，年、月、日、星期、农历、时、分、秒显示；(3)输出标准时间信号包括公历(年、月、日、星期、时、分、秒），农历（月日）；(4)时码输出接口：✧2个RS485，可用于子钟校时，传输距离不小于1千米；✧4个RS232/422，可用于子钟校时，传输距离不小于1千米（拨码设定）；✧2个CANBUS接口，用于驱动子钟，传输距离不小于10千米，支持双向网管，故障实时报警；（选项）✧1个GPS标准协议接口；（选项）✧4个IRIG-B接口；（选项）✧4个脉冲接口；（选项）✧1个主备接口；（选项）手动时区设置，GMT-12至GMT+13；手动延时设置，±99.99秒，精度0.01秒；1U19”标准机箱，年、月、日、星期、农历、时、分、秒显示；嵌入式工业级主板，嵌入式操作系统；全固态防震设计，系统稳定可靠；三个10/100以太网口；输出时间信号包括公历（年、月、日、星期、时、分、秒），农历（月，日）；输出接口RS-232或RS485，可用于子钟校时、计算机网络校时，传输距离几百米至几千米（无中继）；双向RS485,支持对子钟的远程管理。

校时服务器工作原理校时服务器工作原理一、引言校时服务器是一种用于提供高精度时间同步服务的设备，它能够向网络中的各种设备提供精确的时间信号，以确保这些设备之间的时间同步。

本文将介绍校时服务器的工作原理。

二、校时服务器概述校时服务器是一种基于网络的时间服务设备，它通常采用GPS或其他高精度时间源来提供准确的时间信号。

它可以为各种网络设备提供同步服务，包括计算机、路由器、交换机等。

通过使用校时服务器，可以确保网络中所有设备之间的时间同步，从而避免因为不同设备之间的时间误差而导致的数据传输错误等问题。

三、GPS信号接收校时服务器通常采用GPS接收器来获取高精度时间信号。

GPS是全球定位系统，由多颗卫星组成，能够提供非常准确的时间和空间信息。

当GPS接收器连接到卫星并获取到信号后，它会将这个信号转换成一个标准格式，并通过网络发送给其他设备。

四、NTP协议NTP（Network Time Protocol）是一种用于在计算机网络中同步各个计算机系统时钟的协议。

NTP协议是一种客户端/服务器协议，它使用UDP协议来传输时间信息。

校时服务器通常运行NTP服务，并提供NTP客户端所需的时间信息。

五、时间同步过程当网络中的设备需要同步时间时，它们会向校时服务器发送一个NTP 请求。

校时服务器会回复一个包含当前时间信息的NTP应答。

设备接收到应答后，将自己的时钟调整到与校时服务器相同的时间。

六、校时服务器性能校时服务器的性能通常由以下几个因素决定：1. GPS信号质量：GPS信号质量越好，校时服务器提供的时间信号就越准确。

2. 校时服务器硬件性能：校时服务器需要具备足够的计算能力和存储空间来处理和存储大量的时间信息。

3. 网络延迟：网络延迟会影响NTP请求和应答之间的传输速度，从而影响时间同步精度。

4. NTP协议版本：不同版本的NTP协议可能具有不同的精度和稳定性。

七、总结本文介绍了校时服务器工作原理，包括GPS信号接收、NTP协议、时间同步过程以及影响其性能的因素。

北斗校时器执行标准一、概述北斗校时器执行标准旨在规范北斗卫星导航系统的校时器设计、制造、测试和使用过程，保证北斗卫星导航系统的时间同步性和准确性。

本标准适用于北斗校时器的所有相关方，包括校时器制造商、使用单位以及相关测试机构。

二、术语和定义1. 校时器：指用于通过北斗卫星导航系统接收导航信号，并提供高精度、高稳定度的时间信号的设备。

2. 同步性：指校时器输出的时间信号与标准时间之间的差异。

3. 准确性：指校时器输出的时间信号与全球卫星导航系统统一时间参考之间的差异。

三、校时器设计要求1. 硬件设计1.1 校时器应采用稳定可靠的时钟源，确保输出时间信号的稳定性。

1.2 校时器应具备高精度的时间计数功能，能够满足大数据量且高频率的时间计算需求。

1.3 校时器应具备可靠的异常检测和故障保护机制，当出现异常情况时能及时报警或切换到备用系统。

1.4 校时器应具备灵活的输出接口，能够满足各类用户的接入需求。

2. 软件设计2.1 校时器应具备完善的时间同步算法，能够精确校准时间信号并与标准时间同步。

2.2 校时器应具备良好的误差修正机制，能够对时间计数过程中的误差进行修正，提高时间信号的准确性。

2.3 校时器应具备强大的抗干扰能力，能够有效应对信号干扰、电磁辐射等问题。

四、校时器制造要求1. 校时器制造商应具备相关资质和技术能力，能够确保校时器的设计、制造、测试过程符合相关标准和要求。

2. 校时器制造商应建立健全的质量管理体系，确保校时器产品的质量稳定性和可靠性。

3. 校时器制造商应定期对生产线设备进行检测和维护，确保生产设备的正常运行，提高生产效率和产品一致性。

4. 校时器制造商应建立完善的产品追溯体系，能够及时追踪和处理因质量问题引起的相关投诉和召回事件。

五、校时器测试要求1. 校时器应通过国家相关机构或认可实验室的测试验证，确保其满足标准中规定的同步性和准确性要求。

2. 测试机构应具备先进的测试设备和专业的测试人员，能够准确进行校时器相关性能指标的测试和评估。

GPS北斗NTP校时服务器原理及功能介绍在科技的发展下GPS北斗NTP校时服务器也得到了广泛应用，比如工业、科研、航空航天、公共场所等领域都用到了GPS北斗NTP校时服务器，该时间服务器以卫星时间为基准授时准确，替代了传统钟表授时的单一和时间误差大等缺点。

GPS北斗NTP校时服务器，是指接收GPS北斗卫星信号，并通过NTP网络协议进行对时的时间服务器。

SYN2136北斗NTP网络时间服务器配置卫星信号接收机，可接收单北斗或单GPS卫星以及GPS北斗混合的信号，并使用网络信号授时，每路网口都为独立局域网互不干扰，时间服务器可以给多种不同的时间系统进行授时。

授时原理：SYN2136北斗NTP网络时间服务器利用卫星天线接收GPS北斗卫星时间信息，通过同轴线缆传输给时间服务器，时间服务器通过内部接收机接收卫星信号对本机进行时间同步，然后通过NTP 网络协议传输给SYN6132型指针式子钟及其他网络终端设备，使终端设备和时间服务器时间同步，该时间服务器还可以通过串口信息给串口终端设备授时，通过1PPS同步脉冲信号对时间服务器进行测试。

守时原理：SYN2136北斗NTP网络时间服务器通过接收卫星信号给终端设备授时的，当时间服务器失去卫星信号的情况时，就不能保证时间准确性了，这就需要时间服务器具守时功能。

时间服务器内置高精度温补晶振，在卫星失锁的情况下，还可以实现长时间、高精度的守时功能，并提供准确时间信息和脉冲输出时间，是建立时间尺度和实现时间统一的专用授时仪器。

时间服务器也可选择恒温晶振、铷原子钟、驯服恒温晶振模块、驯服铷钟模块等守时精度更高的模块。

产品功能：SYN2136北斗NTP网络时间服务器具有NTP网络输出可，1PPS同步脉冲信号，1路串口授时，其中网络授时精度0.5-10ms，NTP请求量大于4000次/秒，时间服务器可以给万台设备授时，并支持多种操作系统和多种NTP授时协议，支持密码验证和防火墙保护，SYN-flood防护和软硬件看门狗功能，QoS流量监控和设备中英文选择，实时监测NTP运行状态和网络诊断，加密通信和心跳检测冗余备份，远程维护操作和SNMP网管等功能，还可以通过wifi无线管理功能使用手机管理NTP网络时间服务器。

北斗校时服务器上海锐呈电气有限公司推出的北斗校时服务器（北斗授时仪,GPS 网络校时系统,时间同步对时卡），北斗校时服务器采用插件式模块设计，各种时间输出插件按需定制，配置更灵活；支持多种外部时源，一台主钟即可完成对GPS、北斗、时间同步网信号的接收，功能好；支持双机互备，支持交直流冗余电源，支持高达10-12的守时精度(加配铷原子钟)，运行更可靠。

标准1U/2U工业机架式机箱，经防磁处理。

采用模块化设计，插拔式卡槽安装。

支持双钟冗余，支持多种输入源冗余（例如，一台时钟即可完成GPS、北斗、上级同步网信号输入的冗余）。

北斗校时服务器的特点1、与外同步时钟信号同步精度高，同步精度优于±0.1μs。

采用多同步源自适应同步技术，同步精度优于±20ns。

2、采用冗余结构支持双GPS北斗热备和双IRIG-B热备且装备有高精度守时时钟。

标准时间同步钟本体可同时接入GPS北斗和2路IRIG-B码外同步信号，互为备用。

时标信号扩展装置可同时接入2路IRIG-B码外同步信号，互为备用。

主时钟和信号扩展装置都可采用了冗余化装置，保证了GPS北斗时间同步系统的可靠性和稳定性。

3、模块化设计，多种输出接口，使用灵活方便。

可输出IRIG-B(AC)码、IRIG-B(DC)码、可定义的时分秒脉冲空接点、时间报文信息，NTP/SNTP网络授时信号，每12路为一组，可组合。

装置可输出84路。

采用2U、19”标准机箱，可单独组屏，为将来GPS北斗时间同步信号的扩展提供了方便，便于维护和管理。

4、双CPU并行处理时间报文输出技术时间报文输出采用了双CPU并行处理技术，报文发送时刻为秒的准时沿，误差不大于+10μs。

5、高精度脉冲输出脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于0.1μs。

6、高精度守时时钟采用闭环控制守时技术实现高精度守时时钟，守时精度可达到1μs/h。

7、采用无过冲IRIG-B(AC)码产生技术，产生高精度的IRIG-B(AC)码，精度可达2μs。
