2019届高考物理实验真题分类汇编解析专题02电学实验

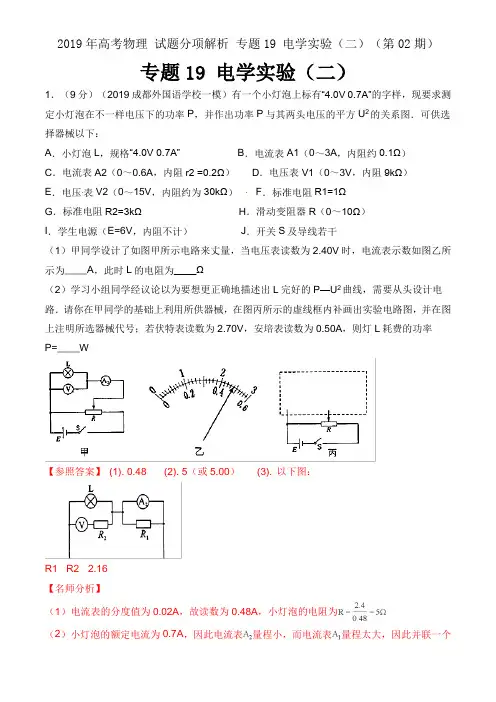

专题19 电学实验（二）1．（9分）（2019成都外国语学校一模）有一个小灯泡上标有“4.0V 0.7A”的字样，现要求测定小灯泡在不一样电压下的功率P，并作出功率P与其两头电压的平方U2的关系图．可供选择器械以下：A．小灯泡L，规格“4.0V 0.7A” B．电流表A1（0～3A，内阻约0.1Ω）C．电流表A2（0～0.6A，内阻r2 =0.2Ω）D．电压表V1（0～3V，内阻9kΩ）E．电压表V2（0～15V，内阻约为30kΩ）F．标准电阻R1=1ΩG．标准电阻R2=3kΩ H．滑动变阻器R（0～10Ω）I．学生电源（E=6V，内阻不计）J．开关S及导线若干（1）甲同学设计了如图甲所示电路来丈量，当电压表读数为2.40V时，电流表示数如图乙所示为____A，此时L的电阻为____Ω（2）学习小组同学经议论以为要想更正确地描述出L完好的P—U2曲线，需要从头设计电路．请你在甲同学的基础上利用所供器械，在图丙所示的虚线框内补画出实验电路图，并在图上注明所选器械代号；若伏特表读数为2.70V，安培表读数为0.50A，则灯L耗费的功率P=____W【参照答案】(1). 0.48 (2). 5（或5.00）(3). 以下图：R1 R2 2.16【名师分析】（1）电流表的分度值为0.02A，故读数为0.48A，小灯泡的电阻为（2）小灯泡的额定电流为0.7A，因此电流表量程小，而电流表量程太大，因此并联一个定值电阻扩大的量程，依据可得，应选定值电阻，电压表也需要扩大批程，选择定值电阻，以下图当电压表读数为2.70V时，小灯泡两头的电压为，电流表读数为0.5A 时，经过小灯泡的电流为，故小灯泡此时耗费的电功率为2．(5分)某同学从市场上买了一只额定电压为3.2 V的LED灯，为了研究它的特色，进行了以下实验：(1)用多用电表测LED灯的电阻，在LED灯接入电路前，使用多用电表直接丈量其电阻，先对多用电表进行机械调零，再将选择开关拨到“×1 k”挡，进行欧姆调零。

2019年普通高等学校招生全国统一考试·全国Ⅰ卷物理[专家评卷]■高考新动向2019年全国Ⅰ卷物理试题的命题宗旨符合教育部考试中心提出的立德树人与深化高考内容改革的精神．试题契合了高中物理课程标准和高校人才选拔要求．聚焦物理核心价值、学科素养、关键能力、必备知识．加强了对考生的独立思考能力、逻辑推理能力、信息加工能力、模型建构能力的考查．体现了基础性、综合性、应用性、创新性的考查要求．引导考生能力培养和综合素质的提升．1．试卷结构稳中有变单选题、多选题设置与去年一致．实验题延续了“一力”＋“一电”模式，均来源于课本，均有所拓展．计算题第24题考查带电粒子在磁场中的运动，第25题考查了力学综合．第33题改变为“填空题＋计算题”的形式，第34题改变为“选择题＋计算题”的形式．2．突出主干知识考查试题注重对物理核心概念、物理规律、实验技能的考查，突出对主干知识、核心概念和规律的考查．试卷必考部分的选择题的难度和去年相当，力学实验题的考查方式和去年基本一致，主要考查基本操作和基本原理．电学实验题对考生的思维要求高，突出考查实验误差分析．第24题主要考查基本物理观念，难度较小．第25题无论是计算量，还是思维方式和模型建构等都比去年要难．3．强化考查关键能力物理学科主要考查理解能力、推理能力、分析综合能力、实验能力和应用数学处理物理问题的能力.2019年试题突出考查了对图像信息的提取与分析能力，比如第20、21、25题；突出考查了对实验探究过程中理论思考和推理能力，比如第23题；突出考查了对实际问题的建模能力，比如第18题．4．聚焦社会科学技术2019年高考物理试题注重将物理学的核心概念、规律与国家社会经济发展、科学技术进步紧密联系起来，通过设置真实的问题情境，考查考生灵活运用物理知识和方法解决实际问题的能力．比如第16题的“长征九号”的大推力新型火箭发动机，第33(2)题的热等静压设备．■考点新变化与2018年全国Ⅰ卷相比，有如下新的变化：1．选修3—5部分知识的考查难度有所增加．第14题考查了原子物理，第16题考查了动量定理，第25题考查了弹性碰撞．2．万有引力定律结合运动学、能量知识进行考查.2018年考查了双星系统，2019年第21题将万有引力定律、a－x图像、牛顿第二定律、动能定理和运动学知识进行综合考查．3．物体受力平衡的知识考查有所增加.2019年第15题考查了电场力的平衡，第19题考查了连接体的受力分析和动态平衡问题．4．压轴题的考查方式和形式有所改变.2018年考查的是带电粒子在组合场中的运动，2019年考查动量守恒定律、机械能守恒定律、牛顿第二定律、动能定理，对考生综合解决问题的能力要求较高．5．实验题注重对动手动脑能力的考查.2018年第22题考查的是利用游标卡尺测定弹簧的劲度系数，2019年考查的是通过纸带求速度和加速度，属于基本原理考查.2018年第23题主要考查替代法测电阻，侧重考查数据的分析和数据处理，2019年主要考查电流表的改装和校对，侧重对实验动手能力和误差分析能力的考查．■试题新亮点第18题，通过篮球运动员扣篮考查了竖直上抛运动．要求考生把竖直上抛运动看成反向的自由落体运动．第21题，通过物体压缩弹簧把万有引力定律、a－x图像、牛顿第二定律、动能定理和运动学知识结合起来，情境新颖，综合性强．第23题，考查电流表的改装和校对，重点是实验操作和误差分析．特别是多角度深入分析误差及其改进方法，思维要求高．第25题，考查小物块的碰撞，情境清晰，考查方式灵活新颖，对考生的分析综合能力要求较高．第33(2)题，通过热等静压设备的充气和加热，灵活考查了玻意耳定律和查理定律．[名师解题]一、选择题：本题共8小题，每小题6分，共48分。

2019 年物理高考试题最新考点分类分析：考点 19 电学实验注意事项：仔细阅读理解，联合历年的真题，总结经验，查找不足！重在审题，多思虑，多理解！【考点 19】电学实验23、图中虚线框内存在一沿水平方向、 且与纸面垂直的匀强磁场、 现经过丈量通电导线在磁场中所受的安培力， 来丈量磁场的磁感觉强度大小、 并判断其方向、所用部分器械已在图中给出， 此中 D 为位于纸面内的 U 形金属框，其底边水平，双侧边竖直且等长； E 为直流电源； R 为电阻箱； A 为电流表； S 为开关、别的还有细沙、天平、米尺和假定干轻质导线、图 8(1) 在图中画线连结成实验电路图、 (2) 达成以下主要实验步骤中的填空：①按图接线、②保持开关 S 断开，在托盘内加入适当细沙， 使 D 处于均衡状态； 而后用天 平称出细沙质量 m.1③闭合开关 S ，调理 R 的值使电流大小适合，在托盘内从头加入适当细沙，使 D______；而后读出 ______，并用天平称出 ________、④用米尺丈量 ________、(3) 用测得的物理量和重力加快度 g 表示磁感觉强度的大小，能够得出 B ＝ ________.(4) 判断磁感觉强度方向的方法是：假定 ________，磁感觉强度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、23、 (1) 以下列图(2) ③从头处于均衡状态电流表的示数I 此时细沙的质量 m ④D 的底边长度 l2－ 12(3) | m m| g Il (4) m ＞m2 1将电源、开关、电流表、电阻箱和U 形金属框串连成闭合电路、设 U 形金属框质量为 m ，当开关 S 断开时，有 mg ＝ mg ，当开关 1 S 闭合时，有mg ＋BIL ＝mg ，2| m － m|21联立解得： B ＝Ilg 假定 m ＞m ， U 形金属框所受的安培力向下，磁感觉强2 1度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、34、(1) 某同学丈量一个圆柱体的电阻率，需要丈量圆柱体的尺寸和电阻、①分别使用游标卡尺和螺旋测微器丈量圆柱体的长度和直径， 某次丈量的示 数如图 15(a) 和图 15(b) 所示，长度为 ________cm ，直径为 ________mm.(a)(b)(c) 图 7②按图 7(c) 连结电路后，实验操作以下：(a) 将滑动变阻器 R 1 的阻值置于最 ________处 ( 填“大”或“小” ) ；将 S 2 拨 向接点 1，闭合 S 1，调理 R 1，使电流表示数为 I 0；(b) 将电阻箱 R 2 的阻值调至最 ________(填“大”或“小” ) ，S 2 拨向接点 2；保持 R 1 不变，调理 R 2，使电流表示数仍为 I 0，此时 R 2 阻值为 1280Ω；③由此可知，圆柱体的电阻为 ________Ω .34、 (1) ①5.01,5.310 － 5.320 ②(a) 大 (b) 大③ 1280①游标卡尺的读数＝主尺上的读数＋游标上的读数，本题主尺上的读数是5cm ，游标上的读数是 1×0.1mm ＝0.01cm ，故游 标卡尺的读数为 5.01cm ；螺旋测微器的读数＝固定尺的读数＋可动尺的读数× 0.01 ，即 5mm ＋ 31.5 ×0.01mm ＝5.315mm ，最后一位是预计位，能够不一样、② (a) 将滑动变阻器 R 1 的阻值调至最大，能够起到保护电流表及电源的作用；(b) 将电阻箱 RM2的阻值调至最大，目的也是为了保护电流表及电源；③本题的E E 实验方法为代替法、由 I 0 ＝R 1＋R A ＋ r ＋ R x I 0 ＝R 1＋R A ＋r ＋R 2得， R x ＝R 2＝ 1280Ω . 21、Ⅱ . J4 图 12 为“测绘小灯泡伏安特征曲线”实验的实物电路图，小灯泡额定电压为 2.5V.图 12(1) 达成以下实验步骤：①闭合开关前，调理滑动变阻器的滑片， ______；② 合开关后，逐移阻器的滑片，______；③断开开关，⋯⋯依据数据在方格上作出小灯泡灯的伏安特征曲、(2)在虚框中画出与物路相的路、21.13Ⅱ.(1) ①使它凑近阻器左端的接柱②增添小灯泡两头的，流表和表的多数，直至达到定(2)以下(1)① 了保表不被坏，不会因合上开关流大而超表量程，将滑片移至滑阻器的最左端，使滑阻器接入路的阻最大；② 要小灯泡的伏安特征曲，增添，下多流和，要使数占有明的化，而且在移滑阻器要注意不得超表的量程、(2)画路注意：流表外接法，滑阻器分接法、21、在“ 定金属的阻率” 中，所用量器均已校准、待金属接入路部分的度50cm.1 所示，其(1) 用螺旋微器量金属的直径，此中某一次量果如数 ____________mm(凑近多次量的均匀) 、1(2)用伏安法金属的阻 R x . 所用器械：池 ( 3V，内阻 1Ω) 、流表 ( 内阻 0.1Ω) 、表 ( 内阻 3kΩ) 、滑阻器 R(0 ～20Ω，定流 2A)、开关、假干、某小同学利用以上器械正确接好路，行量，数据以下：次数1234567U0.100.300.70 1.00 1.50 1.70 2.30/VI /A0.020 0.060 0.160 0.2200.3400.4600.520由以上数据可知，他量R x是采纳 2 中的 ______________(填“甲”或“乙” ) 、图 2(3)图 3 是丈量 R x的实验器械实物图，图中已连结了部分导线，滑动变阻器的滑片 P 置于变阻器的一端、请依据 (2) 所选的电路图，增补达成图 3 中实物间的连线，并使闭合开关的瞬时，电压表或电流表不至于被烧坏、图 3图 4(4) 这个小组的同学在座标纸上成立 U、I 坐标，如图 4 所示，图中已标出了与丈量数据对应的 4 个坐标点、请在图 4 中标出第 2、4、6 次丈量数据的坐标点，并描述出 U－I 图线、由图线获取金属丝的阻值 R x＝________Ω( 保存两位有效数字 ) 、(5)依据以上数据能够估量出金属丝电阻率约为________( 填选项前的符号 ) 、A、1×10－2Ω· mB、1×10－3Ω·mC、1×10－6Ω· mD、1×10－8Ω·m(6)任何实验丈量都存在偏差、本实验所用丈量仪器均已校准，以下对于误差的说法中正确的选项是_____________________________________________________________________ ___( 有多个正确选项 ) 、A、用螺旋测微器丈量金属丝直径时，因为读数惹起的偏差属于系统偏差B、因为电流表和电压表内阻惹起的偏差属于有时偏差C、假定将电流表和电压表的内阻计算在内，能够除去由丈量仪表惹起的系统偏差D、用 U－I 图象办理数据求金属线电阻能够减小有时偏差21、 (1)(0.395 ～ 0.399)(2)甲(3)如图3图 3图 4(4) 如图 4(4.3 ～4.7)(5)C(6)CD(1)丈量时被测物体长度的整数毫米数由固定刻度读出，小数部分由可动刻度读出、丈量值 (mm)＝固定刻度数 (mm)(注意半毫米刻度线能否露出 ) ＋可动刻度数 ( 估读一位 ) × 0.01(mm)、(2)从表格能够看出，电压表是从很小开始读数，所以采纳分压式接法、l(5)由公式 R＝ρS可得，电阻率约为 1×10－6Ω· m， C 项正确、(6)读数惹起的偏差为有时偏差，电流表、电压表内阻惹起的偏差为系统偏差， A、B 项错误；计算时，将电流表、电压表的内阻考虑在内，能够除去由测量仪表惹起的系统偏差， C项正确；采纳图象法，能够减小有时偏差， D项正确、19、 (2) 某研究性学习小组欲测定一块电池的电动势 E. ①先直接用多用电表测定该电池电动势、在操作无误的状况下，多用电表表盘示数如图，其示数为 ________V.②而后，用电压表 V、电阻箱 R、定值电阻 R0、开关 S、假定干导线和该电池构成电路，测定该电池电动势、( ⅰ) 依据电路图，用笔划线取代导线，将实物图连结成完好电路、( ⅱ) 闭合开关 S，调整电阻箱阻值 R，读出电压表 V 相应示数 U. 该学习小组1 1测出大批数据，剖析挑选出下表所示的R、U 数据，并计算出相应的R与U的值、1 1请用表中数据在座标纸上描点，并作出U－R图线、RΩ()166.7 71.4 50.0 33.3 25.0 20.0U8.35.9 4.8 4.2 3.2 2.9 (V)10.601.402.003.004.005.00 － 2Ω－ 1R ( ×10)1－ 10.120.170.210.240.310.35U (V )( ⅲ) 从图线中可求得 E ＝________V. 19、(2) ①9.4 ②( ⅰ) 以下列图 ( ⅱ) 以下列图 ( ⅲ)9.5 ～11.1①量程为 10V ，依据从上往下第 2 行刻度线，共 50 小格，每小格代表 0.2V ，指针指在 47 小格，其对应的电压为 0.2 ×47V ＝ 9.4V( 因为最小刻度为 0.2V ，所U 以结果只要保存到 0.1V 即可 ) ；②依据闭合电路的欧姆定律有： E ＝R ( r ＋R 0) ＋U ，EU 1 r ＋R 0 1 1 1 1 两边同时除以E ·R ＋E ，比较 U －R 图象可知，图象的斜率表 ，整理可得 U ＝ r ＋ R 0 1示 E ，图象与纵坐标的交 点表示 E ，代入有关数值即可得出 E ＝10.0V.10、以下列图的黑箱中有三只完好同样的电学元件， 小明使用多用电表对其进行探测、图 8(1)在使用多用电表前，发现指针不在左侧“ 0”刻度线处，应先调整图中多用电表的 ________(选填“ A”、“ B”或“ C”) 、(2)在用多用电表的直流电压挡探测黑箱 a、b 接点间能否存在电源时，一表笔接 a，另一表笔应 ______(选填“短暂”或“连续” ) 接 b，同时察看指针偏转状况、(3)在判断黑箱中无电源后，将选择开关旋至“×1”挡，调理很多用电表，丈量各接点间的阻值、丈量中发现，每对接点间正反向阻值均相等，丈量记录如下表、两表笔分别接a、b 时，多用电表的示数以下列图、请将记录表增补完好，并在黑箱图中画出一种可能的电路.两表笔接的接多用电表的示点数a、 b________Ωa、 c10.0 ΩA b、 c15.0 Ω10.(1)短暂(2)(3)5.0以下列图(1)在使用多用电表时发现指针不在左侧“0”刻度线处，那么需要进行机械调零，即调理 A；(2)在用直流电压挡探测黑箱 a、b 接点间能否有电源时，一个表笔接 a，另一个表笔应短暂接 b，防备电流过大烧毁电表；(3)每对接点间正反向电阻相等，说明黑箱中只有电阻，因为选择开关选择的是“× 1”挡，所以两表笔分别接 a、b 时，多用电表的示数从表盘中读出为 5.0 Ω；依据表格中数据，可知各接点间的电阻连结以下列图、22、在黑箱内有一由四个阻值同样的电阻构成的串并联电路，黑箱面板上有三个接线柱 1、2 和 3. 用欧姆表测得 1、2 接线柱之间的电阻为 1Ω，2、3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω .(1)在虚线框中画出黑箱中的电阻连结方式；图 5(2) 假如将 1、3 接线柱用导线连结起来， 1、2 接线柱之间的电阻为 ________Ω.22、 (1) 黑箱内电阻串并联方式以下列图、(2)0.6剖析黑箱问题时，要依据给出的量最大限度发掘隐含条件，获取更丰富的信息、需要经过推理、猜想、考证多个环节、依据条件，画出猜想的草图，而后整体考证所画草图能否与条件有矛盾，没有矛盾就是正确的，有矛盾再逐渐修正、因为 1、2 接线柱之间的电阻为 1Ω， 2、 3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω. 可见 1、2 接线柱之间是最简单的，猜想 1、 2 接线柱之间只有一个 1Ω电阻；因为 2、3 接线柱之间的电阻为 1.5 Ω，猜想 2、3 接线柱之间两个 1Ω电阻并联再跟一个 1Ω电阻串连，经考证，这类电路是正确的、21、在丈量金属丝电阻率的实验中，可供采纳的器械以下：待测金属丝： R x( 阻值约 4Ω，额定电流约 0.5A) ；电压表： V( 量程 3V，内阻约 3kΩ) ；电流表： A1( 量程 0.6A，内阻约 0.2 Ω) ；A2( 量程 3A，内阻约 0.05 Ω) ；电源： E1( 电动势 3V，内阻不计 ) ；E2( 电动势 12V，内阻不计 ) ；滑动变阻器： R( 最大阻值约 20Ω ) ；螺旋测微器；毫米刻度尺；开关 S；导线、①用螺旋测微器丈量金属丝的直径，示数以下列图，读数为 ________mm.②假定滑动变阻器采纳限流接法，为使丈量尽量精准，电流表应选 ________、电源应选 ________(均填器械代号 ) ，在虚线框内达成电路原理图、21、 (2) ①1.773(1.771 ～1.775 均正确 )②A1E1电路以下列图因为待测金属丝的额定电流为0.5A ，所以流经电流表的电流最大值是0.5A ，所以电流表选择A1. 本实验滑动变阻器采纳限流法，所以滑动变阻器与待测电阻12丝串连，假如选择电动势为 12V 的电源，电路中的最小电阻为0.5Ω＝24Ω，滑动变阻器一定所有接入电路，不可以获取多组数据，影响丈量精度，所以电源选择E1.22、某学习小组的同学拟研究小灯泡L 的伏安特征曲线，可供采纳的器械如下：小灯泡 L，规格“ 4.0V,0.7A ”；电流表 A1，量程 3A，内阻约为 0.1 Ω；电流表 A2，量程 0.6A ，内阻 r 2＝ 0.2 Ω；电压表 V，量程 3V，内阻 r V＝9kΩ标准电阻 R1，阻值 1Ω；标准电阻 R2，阻值 3kΩ；滑动变阻器 R，阻值范围 0～10Ω；学生电源 E，电动势 6V，内阻不计；开关 S 及导线假定干、图 1图 2图3图4①甲同学设计了如图 l 所示的电路来进行丈量，当经过 L 的电流为 0.46A 时，电压表的示数如图 2 所示，此时 L 的电阻为 ________Ω.②乙同学又设计了如图 3 所示的电路来进行丈量，电压表指针指在最大刻度时，加在 L 上的电压值是 ________V.③学习小组以为要想更正确地描述出L 完好的伏安特征曲线，需要从头设计电路、请你在乙同学的基础上利用所供器械，在图 4 所示的虚线框内补画出实验电路图、并在图上注明所选器械代号、22、 (2) ①5②4③以下列图、答图 1答图 2U 2.30①由图 2 知，电压表的读数为 2.30V，依据欧姆定律， L 的电阻 R L＝I＝0.46Ω＝5Ω；②电压表与电阻 R2串连，电压表两头的电压 3V，依据串连电路电阻与电压的关系，电阻 R2两头的电压为 1V，灯泡 L 两头的电压为电压表和电阻 R2两头的电压之和，即为 4V；③如答图 1 和答图 2 所示、9、某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻、他设计了一个用标准电流表 G1来校正待测电流表 G2的满偏电流和测定 G2内阻的电路，以下列图、 G1的量程略大于 G2的量程，图中 R1为滑动变阻器， R2为电阻箱、该同学顺利达成了这个实验、①实验过程包括以下步骤，其合理的次序挨次为__________________(填步骤的字母代号 ) ；A、合上开关 S2B、分别将 R1和 R2的阻值调至最大C、记下 R2的最后读数D、频频调理 R1和 R2的阻值，使 G1的示数仍为 I 1，使 G2的指针偏转到满刻度的一半，此时 R2的最后读数为 rE、合上开关 S1F、调理 R1使 G2的指针偏转到满刻度，此时 G1的示数为 I 1，记下此时 G1的示数②仅从实验设计原理上看，用上述方法获取的 G2内阻的丈量值与真切值对比____________(填“偏大”、“偏小”或“相等” ) ；③假定要将 G2的量程扩大为 I ，并联合前述实验过程中丈量的结果，写出须在 G2上并联的分流电阻 R S的表达式， R S＝______________.I 1r9、(3) ①BEFADC②相等③I－I1①只闭合 S (S不闭合 ) ，标准电流表 G 与待测电流表 G 串连，经过两表的1212I 1再闭合21电流同样，使待测电流表 G 满偏即可由标准电流表G 读出其满偏电流.12 后，频频调理R1 和R2 的阻值，使 1 的电流仍为I 1，而 2 的电流为I 1，那么此S G G21时经过电阻箱 R2的电流也为 I 1，据并联电路的特色知，电阻箱 R2的阻值与2的2G 内阻相等、②从实验设计的原理上，可正确获取待测电流表G2的内阻、③假定要将 2 的量程扩大为I，需并联一个分流电阻R S，2满偏时经过分流G G电阻 R S的电流应为 I －I 1，此时分流电阻 R S两头的电压与 2 的满偏电压相等，为GI 1rI 1r ，所以 R S＝I－I1.22、 M5J7某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们丈量这类电池的电动势 E 和内阻 r ，并研究电极间距对 E 和 r 的影响，实验器械以下列图、①丈量 E 和 r 的实验方案为：调理滑动变阻器，改变电源两头的电压U和流过电源的电流 I ，依照公式______，利用丈量数据作出 U－ I 图象，得出 E 和 r .②将电压表视为理想表，要求防止电流表分压作用对丈量结果的影响，请在图顶用笔画线取代导线连结电路、③实验中挨次减小铜片与锌片的间距，分别获取相应果汁电池的－I 图象如图中U( a)( b)( c)( d) 所示，由此可知：在该实验中，随电极间距的减小，电源电动势________(填“增大”、“减小” 或“不变” )，电源内阻 ________( 填“增大”、“减小”或“不变”) 、曲线 ( c) 对应的电源电动势E＝__________V，内阻 r ＝________Ω，当外电路总电阻为2500Ω时，该电源的输出功率P＝________mW.(均保存三位有效数字)22、①U＝E－Ir②以下列图③不变增大①依据闭合电路的欧姆定律，U＝ E－Ir .②以下列图、③图线与纵轴的交点的纵坐标即为电动势，交点纵坐标不变，所以电动势不变，为0.975V ；图线斜率的绝对值即为内阻，斜率的绝对值变大，内阻变大、( c ) 对应图线斜率绝E 0.975对值约为 478( 从线上选用两点即可求斜率) ，电源的输出功率P ＝R ＋ r 2R ＝ 2500＋ 478 2×2500W ＝ 2.68 × 10－4W ＝ 0.268mW.。

专题 电学计算题1．（2019·新课标全国Ⅰ卷）如图，在直角三角形OPN 区域内存在匀强磁场，磁感应强度大小为B 、方向垂直于纸面向外。

一带正电的粒子从静止开始经电压U 加速后，沿平行于x 轴的方向射入磁场；一段时间后，该粒子在OP 边上某点以垂直于x 轴的方向射出。

已知O 点为坐标原点，N 点在y 轴上，OP 与x 轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d ，不计重力。

求 （1）带电粒子的比荷；（2）带电粒子从射入磁场到运动至x 轴的时间。

【答案】（1）224q U m B d = （2）2π(42Bd t U = 【解析】（1）设带电粒子的质量为m ，电荷量为q ，加速后的速度大小为v 。

由动能定理有212qU mv =①设粒子在磁场中做匀速圆周运动的半径为r ，由洛伦兹力公式和牛顿第二定律有 2v qvB m r=②由几何关系知d ③ 联立①②③式得 224q Um B d=④ （2）由几何关系知，带电粒子射入磁场后运动到x 轴所经过的路程为πtan302rs r =+︒⑤ 带电粒子从射入磁场到运动至x 轴的时间为s t v=⑥ 联立②④⑤⑥式得2π(42Bd t U =⑦2．（2019·新课标全国Ⅱ卷）如图，两金属板P 、Q 水平放置，间距为d 。

两金属板正中间有一水平放置的金属网G ，P 、Q 、G 的尺寸相同。

G 接地，P 、Q 的电势均为ϕ（ϕ>0）。

质量为m ，电荷量为q （q >0）的粒子自G 的左端上方距离G 为h 的位置，以速度v 0平行于纸面水平射入电场，重力忽略不计。

（1）求粒子第一次穿过G 时的动能，以及它从射入电场至此时在水平方向上的位移大小； （2）若粒子恰好从G 的下方距离G 也为h 的位置离开电场，则金属板的长度最短应为多少？【答案】（1）l v =（2）2v 【解析】（1）PG 、QG 间场强大小相等，均为E ，粒子在PG 间所受电场力F 的方向竖直向下，设粒子的加速度大小为a ，有2E dϕ=① F =qE =ma ②设粒子第一次到达G 时动能为E k ，由动能定理有2k 012qEh E mv =-③设粒子第一次到达G 时所用的时间为t ，粒子在水平方向的位移为l ，则有212h at =④ l =v 0t ⑤联立①②③④⑤式解得2k 012=2E mv qh dϕ+⑥l v = （2）设粒子穿过G 一次就从电场的右侧飞出，则金属板的长度最短，由对称性知，此时金属板的长度L为=22L l v =⑧ 3．（2019·新课标全国Ⅲ卷）空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点。

2019年高考物理实验真题分类汇编解析二、电学实验1. 2019年高考全国1卷第23题．（10分）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 mA A．21 mAC．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。

【答案】（1）连线如图所示（2）C （3）AC （4）9979【解析】（2）微安表的指针指160Ma,m.16250160I =,解得mA I m 25=； (3)因为扩大量程是按内阻等于1 200 Ω算的，如果实际内阻大于1 200 Ω，则量程大于20mA. R 值计算错误，接入的电阻偏小，量程也会大于20mA.；(3)计算并联的电阻方法如下：1-=n R R G ，其中n 为扩大量程的倍数。

要扩大至20mA ， 801025010206-31=⨯⨯=-n ,并联的电阻为791g R R =要扩大至25mA ，1001025010256-32=⨯⨯=-n ,并联的电阻为992g R R =，所以要把量程为25 mA 的电流表改完20 mA 的电流表，并联的电阻由R 2改为R 1，只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可，其中k=7999。

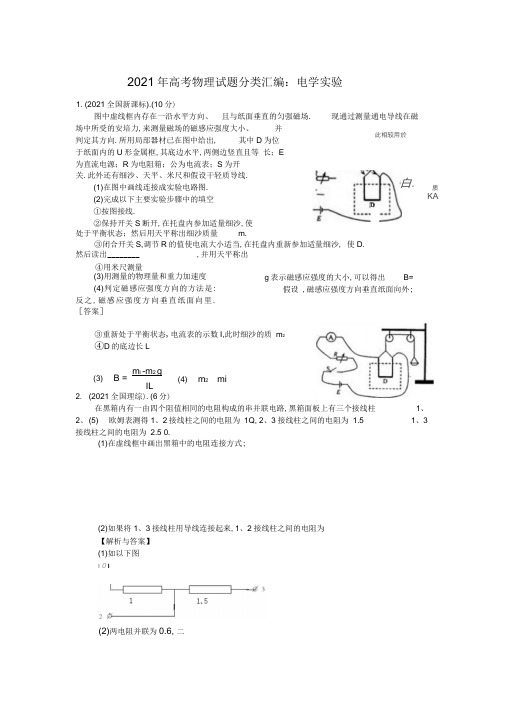

③闭合开关S,调节R 的值使电流大小适当,在托盘内重新参加适量细沙, 使D.接线柱之间的电阻为 2.5 0.(1)在虚线框中画出黑箱中的电阻连接方式;(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻为 【解析与答案】 (1)如以下图I 0 I2021年高考物理试题分类汇编：电学实验1. (2021全国新课标).(10分) 图中虚线框内存在一沿水平方向、 且与纸面垂直的匀强磁场. 现通过测量通电导线在磁场中所受的安培力,来测量磁场的磁感应强度大小、 并 判定其方向.所用局部器材已在图中给出, 其中D 为位 于纸面内的U 形金属框,其底边水平,两侧边竖直且等 长；E 为直流电源；R 为电阻箱；公为电流表；S 为开 此相较用於关.此外还有细沙、天平、米尺和假设干轻质导线. (1)在图中画线连接成实验电路图. (2)完成以下主要实验步骤中的填空 ①按图接线. ②保持开关S 断开,在托盘内参加适量细沙,使 处于平衡状态；然后用天平称出细沙质量m . 白.D质KA(2)两电阻并联为0.6, 二然后读出 ________ ④用米尺测量,并用天平称出 (3)用测量的物理量和重力加速度 (4)判定磁感应强度方向的方法是: 反之,磁感应强度方向垂直纸面向里. ［答案］ g 表示磁感应强度的大小,可以得出 B=假设 ,磁感应强度方向垂直纸面向外;2. 2、③重新处于平衡状态,电流表的示数I,此时细沙的质 m 2④D 的底边长L(3)B =m i -m 2 g(4)m 2 miIL(2021全国理综).(6分)在黑箱内有一由四个阻值相同的电阻构成的串并联电路,黑箱面板上有三个接线柱 1、 (5) 欧姆表测得1、2接线柱之间的电阻为 1Q, 2、3接线柱之间的电阻为 1.5 1、33〔1〕〔2021广东卷〕某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻.①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径, 某次测量的示数如图15〔 a〕和图15 〔b〕所示,长度为cm,直彳仝为 mm■ I. :■②按图15 〔c〕链接电路后,实验操作如下：〔a〕将滑动变阻器R的阻值置于最处〔填“大〞或“小〞〕；将S2拨向接点1,闭合S,调节R,使电流表示数为I0；〔b〕将电阻箱R的阻值调至最〔填“大〞或“小〞〕；将&拨向接点2;保持R不变, 调节也使电流表示数仍为I0,此时R阻值为1280a ;③由此可知,圆柱体的电阻为Q o答案：〔1〕① 5.01 5.315 ②〔a〕大〔b〕大③ 12804. 〔2021北京高考卷〕.〔18分〕在“测定金属的电阻率〞实验中,所用测量仪器均已校准.待测金属丝接入电路局部的长度名勺为50cm.〔1〕用螺旋测微器测量金属丝的直径,其中某一次测量结果如图1所示,其读数应为mm〔该值接近屡次测量的平均值〕〔2〕用伏安法测金属丝的电阻Rx.实验所用器材为：电池组〔电动势为3V,内阻约10〕、电流表〔内阻约0.1 ◎〕、电压表〔内阻约3kQ〕、滑动变阻器R〔0~20a ,额定电流2A〕、开关、导线假设干. 某小组同学利用以上器材正确连接好电路,进行实验测量,记录数据如下：由以上数据可知,他们测量Rx是采用图2中的图〔选填“甲〞或“乙〞〕.(3)图3是测量Rx 的实验器材实物图,图中已连接了局部导线,滑动变阻器的滑片 P 置于 变阻器的一端.请根据图(2)所选的电路图,补充完成图 3中实物间的连线,并使闭合开关的瞬间,据对应的4个坐标点.请在图 4中标出第2、4、6次测量数据坐标点,并描绘出・用螺旋测微器测量金属丝直径时,由于读数引起的误差属于系统误差 B.由于电流表和电压表内阻引起的误差属于偶然误差C.假设将电流表和电压表内阻计算在内,可以消除由测量仪表引起的系统误差D.用U — I 图像处理数据求金属丝电阻可以减小偶然误差答案：(1) (0.395〜0.399 )(4)如答降附3(4.3〜4.7 )解析：(1)固定刻度读数为 0,可动刻度读数为 0.01=0.397mm.(0.395 〜0.399).(2)由记录数据根据欧姆定律可知金属丝的电阻R 约5Q o那么有旦=旦=50 , 旦 =3000= 600比拟R 为小电阻应该采用外接法测量误差小. R A 0.1 R x 5电压表或电流表不至于被烧坏.“U/V 2.5(4) 这个小组的同学在坐标名囱!承|立 U 、I 坐标系,2.01.51.0 0.5I/A0.10 0.20 0.30 0.40 0.50 0.60如图4所示,图中已标W 4测量数(5) A —I 图线.由图线得到金属丝的阻值 R X =根据以上数据可以估算出金属丝的电阻率约为(6) .1X10,. mD. 1X10-8Q m任何实验测量都存在误差 正确的选项是 ________ B . 1X 10-3Q ■ m ◎(保存两位有效数字). (填选项前的符号). -6 一 C . 1 X 10 Q•本实验所用测量仪器均已校准,以下关于误差的说法中—(有多个正确选项).(3)如答图R-a ! 丁 T+ 4-4-—1 ・：T T T_i ?-T-+-・！+之4..丁,r4,r4,由〔3〕知是用伏安特性曲线来测量电阻的,就要求电压电流从接近 0开始调节,所以应该采用分压接法〔甲〕.〔3〕注意连图时连线起点和终点在接线柱上并且不能交叉,结合〔 2〕可知应该连接成 外接分压接法〔甲〕那么在连线时断开开关且使 R 两端的电压为0.先连外接法〔线1〕再 连分压法〔线2和3〕,此时滑片P 必须置于变阻器的左端.〔4〕描绘出第2、4、6三个点后可见第6次测量数据的坐标点误差太大舍去,然后作出 U-I 图线.其中第4次测量数据的坐标点在描绘出的 U-I 图线上,有R x =」.22- = 4.5a0.220〔4.3 〜4.7〕.l 右、R x S 4.5 3.14 0.3972 10*〔5〕根据电阻7E 律 R x = P —有P = ------------ = ----------------------------------------Sl0.5Q • m 估算出的金属丝电阻率是C .〔6〕用螺旋测微器测量金属丝直径时, 由于读数引起的误差属于偶然误差； 和电压表内阻引起的误差属于系统误差.答案 C Do5. 〔2021山东卷〕〔2〕在测量金属丝电阻率的试验中,可供选用的器材如下: 待测金属丝： R x〔阻值约4C,额定电流约0.5A 〕; 电压表：V 〔量程3V ,内阻约3k C 〕； 电流表：A1 〔量程0.6A ,内阻约0.2C 〕；A 2〔量程3A ,内阻约0.05C 〕;电源：E 1 〔电动势3V,内阻不计〕E 2〔电动势12V,内阻不计〕滑动变阻器：R 〔最大阻值约20Q 〕 螺旋测微器；毫米刻度尺；开关S;导线.①用螺旋测微器测量金属丝的直径,示数如下图,读数为 mm②假设滑动变阻器采用限流接法,为使测量尽量精确,电流表应选 、电源应 选 〔均填器材代号〕,在虚线框中〔间做题卡〕完成电路原理图.答案：〔2〕①1.77311.771 -1.775均正确】©A I ； E I ；电路图如右. 解析：①1. 77311. 771~1. 775均正确】②电压表量程 3V,所以电源应选 E1,通过待测金属丝的最I = - = — = 0.75大电流约为 R x4 A,所以电流表应选A1.电路图如右.6. 〔2021四川卷〕〔2〕某学习小组的同学拟探究小灯泡 L 的伏安特性曲线,可供选用的器材如下：小灯泡L,规格“4.0 V, 0.7A 〞 ；= 4.5 10-6由于电流表电流表A i,量程3A,内阻约为0.1 Q;电流表A2,量程0.6A,内阻r2=0.2 Q;电压表V,量程3V,内阻r v=9kQ ;标准电阻R,阻值ia；,］一冢------ 弋尸图2 〜标准电阻的,阻值3 k Q; 图1滑动变阻器R,阻值范围O~ 10Q,;学生电源E,电动势6V,内阻不计；开关S及导线假设干.①甲同学设计了如图1所示的电路来进行测量, L「---------- 当通过L的电流为0.46A时,电压表的示数如图2所:示,此时L的电阻为_______ Q o j②乙同学又设计了如图3所示的电路来进行测--------------- 点———~R量,电压表指针指在最大刻度时,加在L上的电压值Iy———是V 国・. •屯3③学习小组认为要想更准确地描绘出L完整的伏安特性曲线,需要重新设计电路.请你在乙同学的根底上利用所供器材, 在图4所示的虚线框内补画出实验电路图, 并在图上标明所选器材代号.22〔2〕①5 〔3 分〕；②4 〔3 分〕；说明：画出答图1给4分,只画出答图2给2分.【分析点拨】先分析图1、图3的弊端,在扩充量程的同时,还要尽可能做到排除电流表的分压以及电压表的分流.2 3 _ 3【解析】：①电压表本数 2.3V, R=-- =50.②U L=^-〔9000 +3000〕 = 4V.③ 0.46 9000 准确地描绘出L完整的伏安特性曲线,需要将电流电压调节到达小灯泡的额定值.测量准确3A电流表不能使用,3V电压表和0.6A电流表量程不够必须改装；将电压表和R2串联,刚好满足4 V量程〔小灯泡额定〕；电流的A2与R并联即可将电流量程扩至0.72 A 〔额定为0.7 A〕.两表改装完毕之后,再考虑内、外接的问题.由于改装后的电压表量程刚好等于小灯泡额定电压,也就不适于将改装后的安培表内接了,否那么电压表会超量程的.这里最好采用外接法,即答图1.7. 〔2021天津卷〕某同学在进行扩大电流表量程的实验时,需要知道电流表的满偏电流和内阻,他设计了一个用标准电流表G来校对待测电流表G的满偏电流和测定G内阻的电路, 如下图, G的量程略大于G的量程,图中R为滑动变阻器,R为电阻箱,该同学顺利完成了这个实验.①实验过程包含以下步骤,其合理的顺序依次为〔填步骤的字母代号〕A.合上开关GB.分另ij将R和R的阻值调至最大C.记下R的最终读数D.反复调节Ri和R的阻值,使G的示数仍为Ii,使G的指针偏转到满刻度的一半,此时R的最终读数为rE.合上开关SF.调节R使G的指针偏转到满刻度,此时G的示数仍为Ii,记下此时G的示数②仅从实验设计原理上看,用上述方法得到的G内阻的测量值与真实值相比〔填“偏大〞、“偏小〞或“相等〞〕③假设要将G的量程扩大为I ,并结合前述实验过程中测量的结果, 写出须在G上并联的分流电阻R的表达式,R=9 〔3〕①解析：在组装实验时正确操作是将所有开关断开, 将滑动变阻器和电阻箱的电阻调到最大,然后闭合电源限制开关Si,就可以校对待测表G,由于标准表和待测表串联流过的电流相等,这时就可以调节R由小到大改变电流对待测表的刻度逐个校对,直到待测表满偏.校对完成后闭合开关S2构成半偏法测量表头G内阻的电路,在没有G的情况下只调节R使待测表半偏,那么表头内阻等于R此时的读数,这种做法会造成G的示数增大〔原理上是不变〕,误差大.由于有G可以方便观察干路电流的变化,所以操作为闭合开关S2反复调节R和R2使标准表到达待测表满偏时的电流值,同时使待测表半偏,那么表头内阻等于R此时的读数.正确顺序为B、E、F、A、D C②解析：由于G测量了干路电流,G测量了支路电流,另一直流电流是两表示数之差, 然后根据并联电路电流电阻成反比准确计算.答案“相等〞.③解析：扩大电流表的量程需要并联一个电阻_ I1根据并联关系有rI1 =〔I —I1〕R S,那么R S =——rI - Ii8. 〔2021上海卷〕.〔4分〕为判断线圈绕向,可将灵敏电流计G与线圈L连接,如下图.线圈由a端开始绕至b端；当电流从电流计G左端流入时,指针向左偏转.〔1〕将磁铁N极向下从线圈上方竖直插入L时,发现,N指针向左偏转.俯视线圈,其绕向为〔填| 一“顺时针〞或“逆时针〞〕.〔2〕当条形磁铁从图中虚线位置向右远离L时,指针向右偏转.俯视线圈,其绕向为〔填“顺时针〞或“逆时针〞〕.答案：〔1〕顺时针,〔2〕逆时针,9. 〔2021上海卷〕.〔6分〕在练习使用多用表的实验中〔1〕某同学连接的电路如下图①假设旋转选择开关,使尖端对准直流电流挡,此时测得的是通过的电流；②假设断开电路中的电键, 旋转选择开关使其尖端对准欧姆挡, 此时测得的是的电阻；③假设旋转选择开关,使尖端对准直流电压挡, 闭合电键, 并将滑动变阻器的滑片移至最左端,此时测得的是两端的电压.(2)(单项选择)在使用多用表的欧姆挡测量电阻时,假设()(A)双手捏住两表笔金属杆,测量值将偏大(B)测量时发现指针偏离中央刻度过大,那么必需减小倍率,重新调零后再进行测量(C)选才i “父10〞倍率测量时发现指针位于20与30正中间,那么测量值小于25c(D)欧姆表内的电池使用时间太长,虽然完成调零,但测量值将略偏大答案：(1)①R i ,②R和R串联,③R (或电源),(2) D,10. n (2021安徽卷).(8分)图为“测绘小灯伏安特性曲线〞实验的实物电路图,小灯泡额定电压为2.5V.(1)完成以下实验步骤：①闭合开关前,调节滑动变阻器的滑片,②闭合开关后,逐渐移动变阻器的滑片,__ ,③断开开关,(2)在虚线框中画出与实物电路相应的电路图.21 n答案：(1)使滑片移到变阻器最左端；逐渐增大电压直到灯泡O根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲I一(v>q额定电压,分别读出多组相应电流表和电压表的值并记入表格. (2) 一百-L(A)电路图如图一11. (2021江苏卷).(10分)为测定木块与桌面之间的动摩擦因数, /小亮设计了如下图的装置进行实验,实验中,当木块 A —1位于水平桌面上的O点时,重物B刚好接触地面,将A拉针二一到P点,待B稳定后静止释放,A最终滑到Q点,分别测,8― 亏Z量OR OQ的长度h和s,重复上述实验,分别记录几组实验数据(1)实验开始时,发现A释放后会撞到滑轮,请提出两个解决方案；(2)请根据下表的实验数据作出s-h关系图像h (cm)20.030.040.050.060.0s (cm)19.528.539.048.056.5(3)实验测得A、B的质量分别为m=0.40kg、M=0.50kg, 根据s-h图像可计算出A木块与桌面间的动摩擦因数科= (结果保存一位有效数字)〔4〕实验中,滑轮轴的摩擦会导致科的测量结果〔选填“偏大〞、或“偏小〞【答案】〔1〕A 〔2〕短暂〔3〕 5.0 〔如图〕12. 〔2021重庆卷〕〔2〕某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘作了果汁电池,他们测量这种电池的电动势E和内阻r,并探究电极间距对E和r的影响.实验器材如题目22图3所示.①测量E和r的实验方案为：调节滑动4 依据公式 ,利用测量数据作出U-I图像,得出E和r.改变电源两端的电压U和流过电源的电流I②将电压表视为理想表,要求防止电流表分压作用对测量结果的影响,请在题22图3中用笔画线代替导线连接电路.③实验中依次减小铜片与锌片的间距,分别得到相应果汁电池的U-I图像如题22图4 〔见下页〕中〔a〕、〔b〕、〔c〕、〔d〕所示,由此可知：在该实验中,随电极间距的减小,电源电动势〔填“增大〞“减小〞或“不变〞〕,电源内阻〔填“增大〞“减小〞或“不变〞〕.曲线〔c〕对应的电源电动势E=V,内阻r=Q ,当外电路总电阻为2500◎时,该电源的输出功率P=mW.〔均保存三位有效数字〕13. 〔2021福建卷〕〔12分〕某研究性学习组欲测定一块电池的电动势B①先直接用多用电表测定该电池电动势. 在操作无误的情况下,多用电表表盘示数如图,其示数为V.②然后,用电压表©:、电阻箱R、定值电阻R、开关S、假设干导线和该电池组成电路, 测定该电池电动势.(i )根据电路图,用笔画线代替导线,将实物图连接成完整电路.(ii)闭合开关S,调整电阻箱阻值 R,读出电压表⑪相应示数H 该学习小组测出大 量数据,分析筛选出下表所示的 R U 数据,并计算出相应的 1/R 与1/U 的值.请用表中数 据在坐标纸上描点,并作出 1/U-1/R 图线.14. (2021海南卷).图1是改装并校准电流表的电路图, 阻为Rg, A 是标准电流表,要求改装后的电流表量程为(1)图1中分流电阻Rp 的阻值为用口｝(66.7 71.4如.受讣 20.0火门 队3 *5,9 74.2 3.. 2 2 91/支.,制L40一2.00 ’3.00 4网 5.00\/u一 d 一 M0.120. 17°、0. 24 0 31 0.35答案: 12rH 9.4切i )连线如书图Qi 施作图像如以下图表头a 的量程为Ig=600 NA 内 I=60mAo 完成以下填空. (祖)从日战中可求得£之(2)在电表改装成后的某次校准测量中, a表的示数如图所是,由此读出流过a电流表的电流为—mA此时流过分流电阻R跑的电流为mA (保存一位小数)…Rg答案⑴ _g_ (2)49.5 、49.0。

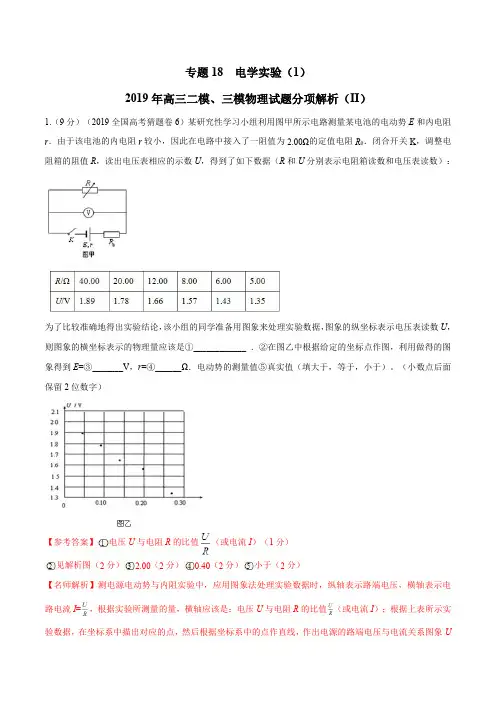

专题18电学实验（1）2019年高三二模、三模物理试题分项解析（II）1.（9分）（2019全国高考猜题卷6）某研究性学习小组利用图甲所示电路测量某电池的电动势E和内电阻r．由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．闭合开关K，调整电阻箱的阻值R，读出电压表相应的示数U，得到了如下数据（R和U分别表示电阻箱读数和电压表读数）：为了比较准确地得出实验结论，该小组的同学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是①____________．②在图乙中根据给定的坐标点作图，利用做得的图象得到E=③_______V，r=④______Ω．电动势的测量值⑤真实值（填大于，等于，小于）。

（小数点后面保留2位数字）【参考答案】电压U与电阻R的比值（或电流I）（1分）见解析图（2分） 2.00（2分）0.40（2分）小于（2分）【名师解析】测电源电动势与内阻实验中，应用图象法处理实验数据时，纵轴表示路端电压，横轴表示电路电流I=，根据实验所测量的量，横轴应该是：电压U与电阻R的比值（或电流I）；根据上表所示实验数据，在坐标系中描出对应的点，然后根据坐标系中的点作直线，作出电源的路端电压与电流关系图象U﹣I，如图所示；图象与电压轴的交点表电源的电动势，由图象可知，电源电动势为：E=2.00V；图象斜率绝对值等于电源内阻与保护电阻阻值之和，则：，电源的内阻为：r=k﹣R0=2.4Ω﹣2.0Ω=0.40Ω；因该接法中由于电压表的分流而导致干路电流示数偏小，但电压表是准确的，故图象比真实图象要向上偏，同时，当电路短路时，电压表的分流是可以忽略的，故短路电流是准确的，故图象与横轴的交点不变，所以电动势的测量值小于真实值．2．（9分）（2019湖北四地七校考试联盟期末）某型号多用电表欧姆档的电路原理图如图甲所示。

微安表是欧姆表表头，其满偏电流I g＝500μA，内阻R g＝950Ω．电源电动势E＝1.5V，内阻r＝1Ω．电阻箱R1和电阻箱R2的阻值调节范围均为0～9999Ω。

专题19电学实验(二)一．选择题1．（10分）（2019山西太原五中期末）在电子线路制作中常用到覆铜板，覆铜板是将补强材料(加入橡胶中可以显著提高其力学性能的材料)浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板，它是做印制电路板的基本材料，常叫基材。

小明同学是电子制作爱好者，他想应用所学的物理知识来测量覆铜板的导电铜膜厚度。

于是他从资料上查得导电铜膜的电阻率，ρ=1.75×10-8Ω·m，并利用下列器材完成这个实验：A.电源E (电动势为6V，内阻不计 )；B.取待测长方形覆铜板一块，将两个粗铜条A、B平行压置在覆铜板的两端，与覆铜板接触良好，用作电极，如此就制成了待测电阻R（阻值约为2 Ω）；C.滑动变阻器(总阻值约为10Ω)；D.定值电阻R2(电阻值R2=6Ω)；E.毫米刻度尺和游标卡尺;F.电压表(量程为0~6V,内阻很大);G.电流表(量程为0~0.6A,内阻约为5Ω);H.开关K，导线若干（1）小明同学设计的部分实验电路如图甲所示，请帮他在图中完成实物连线，要求实验测量精度高，且电压表读数从零开始增大。

（2）小明在接通电路之前，先用游标卡尺测得覆铜板宽度d如图乙所示，则游标卡尺的读数为 mm。

（3）小明用毫米刻度尺测两电极A、B间的距离L=1.001m。

（4）图丙中的6个点表示实验中测得的6组电流I、电压U的值，请完成作图，若所得图线的斜率用k表示，则导电铜膜的电阻R= (用k及题中所给字母表示)，根据实验数据及I-U图线求出导电铜膜的电阻R=Ω (计算结果保留两位有效数字)。

（5）计算导电膜厚度h的值为 mm(计算结果保留两位有效数字)。

【参考答案】（1）（2）8.02 (2分)（4）如图乙所示(2分)，21Rk(1分)，2.3 (1分)（5）(2分)2.（2019福建福州期末）某实验小组设计了如图1的电路，用于研究热敏电阻的伏安特性曲线，所用电压表量程为3V，内阻约，电流表量程为，内阻，R为电阻箱。

白炽灯 滤光片 单缝 双缝遮光筒屏2019-2020年高考物理试题分类详解 物理实验1.[全国卷I .22]（17分）（1）利用图中装置研究双缝干涉现象时，有下面几种说法： A .将屏移近双缝，干涉条纹间距变窄B .将滤光片由蓝色的换成红色的，干涉条纹间距变宽C .将单缝向双缝移动一小段距离后，干涉条纹间距变宽 D.换一个两缝之间距离较大的双缝，干涉条纹间距变窄 E.去掉滤光片后，干涉现象消失 其中正确的是：_______________。

（2）现要测量某一电压表○V 的内阻。

给定的器材有：待测电压表○V （量程2V ，内阻约为4k Ω）；电流表○mA （量程1.2mA ，内阻约500Ω）；直流电源E （电动势约2.4V ，内阻不计）；固定电阻3个：R 1=4000Ω，R 2=10000Ω，R 3=15000Ω；电键S 及导线若干要求测量时两电表指针偏转均超过其量程的一半。

i .试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图。

（要求电路中 各器材用题中给定的符号标出。

）ii .电路接通后，若电压表读数为U ，电流表读数为I ，则电压表内阻R V ＝______________。

（1）【答案】：ABD【解析】：由条纹间距公式Δx ＝dl，d 指双缝间距，l 指双缝到屏的距离，由此可知：A 项中l 减小，Δx 减小；B 项中λ变大，Δx 变大；D 项中d 变大，Δx 变小。

故A 、B 、D 正确。

【备考提示】：对双缝干涉实验现象的考查，主要涉及器材的实验装置和条纹间距公式所作的定性判断，考查考生分析实验现象的能力【答案】：（2）i ．电路如图ii ．11RU R I U－【解析】：i ．实验电路如上图所示，若选用电阻R 1，则并联电阻R 并＝2000Ω，电压表读数U ＝mA＋R E r 并·R 并＝E50020004.2+×2000＝1.92＞1V ，电流表读数I ＝mA ＋r R E 并＝50020004.2+＝0.00096A ＝0.96mA ＞0.6mA ，R 1符合要求，同理可得R 2、R 3不符合要求，故选R 1。
