压力表的防护等级

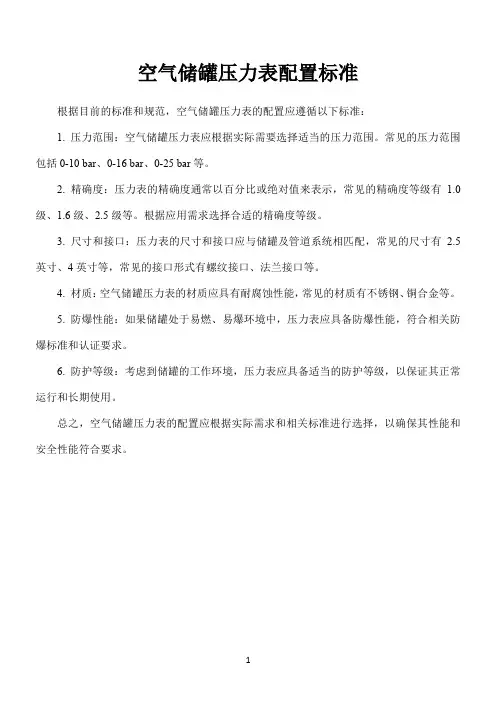

空气储罐压力表配置标准
根据目前的标准和规范，空气储罐压力表的配置应遵循以下标准：
1. 压力范围：空气储罐压力表应根据实际需要选择适当的压力范围。

常见的压力范围包括0-10 bar、0-16 bar、0-25 bar等。

2. 精确度：压力表的精确度通常以百分比或绝对值来表示，常见的精确度等级有1.0级、1.6级、2.5级等。

根据应用需求选择合适的精确度等级。

3. 尺寸和接口：压力表的尺寸和接口应与储罐及管道系统相匹配，常见的尺寸有2.5英寸、4英寸等，常见的接口形式有螺纹接口、法兰接口等。

4. 材质：空气储罐压力表的材质应具有耐腐蚀性能，常见的材质有不锈钢、铜合金等。

5. 防爆性能：如果储罐处于易燃、易爆环境中，压力表应具备防爆性能，符合相关防爆标准和认证要求。

6. 防护等级：考虑到储罐的工作环境，压力表应具备适当的防护等级，以保证其正常运行和长期使用。

总之，空气储罐压力表的配置应根据实际需求和相关标准进行选择，以确保其性能和安全性能符合要求。

1。

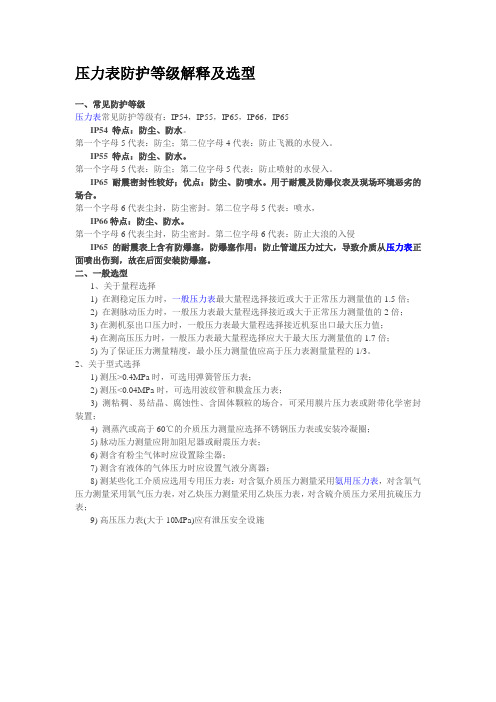

压力表防护等级解释及选型一、常见防护等级压力表常见防护等级有：IP54，IP55，IP65，IP66，IP65IP54 特点：防尘、防水。

第一个字母5代表：防尘；第二位字母4代表：防止飞溅的水侵入。

IP55 特点：防尘、防水。

第一个字母5代表：防尘；第二位字母5代表：防止喷射的水侵入。

IP65 耐震密封性较好；优点：防尘、防喷水。

用于耐震及防爆仪表及现场环境恶劣的场合。

第一个字母6代表尘封，防尘密封。

第二位字母5代表：喷水，IP66特点：防尘、防水。

第一个字母6代表尘封，防尘密封。

第二位字母6代表：防止大浪的入侵IP65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞。

二、一般选型1、关于量程选择1) 在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍；2) 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍；3) 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；4) 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍；5) 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

2、关于型式选择1) 测压>0.4MPa时，可选用弹簧管压力表；2) 测压<0.04MPa时，可选用波纹管和膜盒压力表；3) 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；4) 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈；5) 脉动压力测量应附加阻尼器或耐震压力表；6) 测含有粉尘气体时应设置除尘器；7) 测含有液体的气体压力时应设置气液分离器；8) 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表；9) 高压压力表(大于10MPa)应有泄压安全设施。

压力表的防护等级通常使用IP（Ingress Protection）等级进行表示，该等级用于描述电气设备或机械设备的防护等级。

然而，压力表通常采用其他不同的标准和指标来评估其防护等级。

以下是常见的压力表防护等级的示例：
ANSI B40.1等级：
Grade A：无防护等级。

Grade AA：具备抗震和防爆等级。

Grade AAR：具备抗震、防爆和防水等级。

EN 837-1等级：
IP52：防尘等级为5级（防尘），防水等级为2级（防滴水垂直落入）。

IP65：防尘等级为6级（完全防尘），防水等级为5级（喷水）。

NEMA等级：
NEMA 3：适用于室内或室外使用，提供有限的防护等级，可防风雨。

NEMA 4：适用于室内或室外使用，具备更高的防护等级，能够防水和防尘。

NEMA 4X：与NEMA 4等级类似，但还具备耐腐蚀性能。

这些防护等级描述了压力表在特定环境条件下的防护能力，例如防尘、防水、抗震、防爆等。

具体的防护等级可能会因制造商、产品类型和应用领域的不同而有所变化。

因此，在选择和使用压力表时，应参考制造商提供的规格和防护等级说明，以确保其能够适应所需的环境和使用条件。

标题：深度解析上海力民仪表0-60mpa压力表的技术参数与应用引言在工业生产和科学研究中，压力表是一种广泛应用的测量仪器，能够准确地测量各种介质的压力值。

上海力民仪表公司推出的0-60mpa压力表，作为一款高品质、高精度的压力测量设备，在工业领域中受到了广泛的关注和应用。

本文将对这款压力表的技术参数进行深度解析，帮助读者全面了解其特点和应用场景。

一、技术参数1. 测量范围：上海力民仪表0-60mpa压力表可覆盖0-60MPa范围的压力测量，适用于多种工业场景下的压力监测和控制。

2. 精度：该压力表的精度高，可达到0.5%FS，能够满足精确测量要求，确保数据的准确性和可靠性。

3. 输出信号：该压力表可提供多种输出信号，如4-20mA, 0-5V, 0-10V等，满足不同控制系统的接口需求，具有良好的兼容性。

4. 工作温度： -20℃~85℃的工作温度范围，使其能够适应复杂的环境条件下的稳定工作。

5. 防护等级：IP65的防护等级，保证了在潮湿、尘土等恶劣环境下的可靠性和稳定性。

6. 材质：压力表采用不锈钢材质制作，具有优良的耐腐蚀性和耐磨性，适用于多种介质的测量。

以上技术参数展示了上海力民仪表0-60mpa压力表在设计和功能上的优越性，为其在工业领域的应用提供了坚实的技术支持。

接下来，我们将对该压力表的应用场景进行探讨。

二、应用场景1. 工业自动化控制系统：由于该压力表精度高、输出信号多样且可靠性强，因此在工业自动化控制系统中得到了广泛应用，用于对各种介质的压力进行准确监测和控制。

2. 石油化工行业：在石油化工行业的生产过程中，对压力的监测要求严格，上海力民仪表0-60mpa压力表凭借其高精度、耐腐蚀的特点，成为了该行业的首选测量设备。

3. 空压机设备：空压机在生产车间中起着重要作用，而压力表则是对其稳定运行的关键监测装置，上海力民仪表的压力表在这方面具有优异的性能。

通过以上对技术参数和应用场景的解析，我们不难看出，上海力民仪表0-60mpa压力表的优秀性能和广泛适用性。

压力表等级及其分类介绍一、压力表等级分类压力表是用于测量压力的一种仪表，根据国家标准和行业标准的规定，压力表等级可分为以下几类：1.精度等级精度等级一般表示压力表的测量误差，常见的有0.5级、1.0级、1.5级、2.5级等。

其中，0.5级的精度等级最高，误差最小，一般用于需要高精度测量的场合。

2.壳体防护等级壳体防护等级主要表示压力表的外部防护能力，常见的有IP54、IP65、IP67等。

其中，IP67的防护等级最高，能够在水深达1米的条件下长时间保持完好。

3.耐震等级耐震等级一般表示压力表在震动环境下的使用能力，常见的有M1、M2、M3等。

其中，M3的耐震等级最高，适合于受到较强震动的场合。

4.温度范围等级温度范围等级主要表示压力表在不同温度下的使用范围，常见的有-40℃~60℃、-20℃~70℃等。

根据使用环境选用适当的温度范围等级，能够使压力表具有更好的使用寿命和稳定性。

二、各等级特点1.0.5级精度等级0.5级的精度等级适用于高要求的测量场合，具有较高的测量精度和可靠性。

这种等级的压力表一般成本较高。

2.IP67壳体防护等级IP67的壳体防护等级能够在恶劣的气候和水下环境下正常工作，具有较强的耐用性和适应性。

该等级的压力表一般适用于水利、石油、天然气等行业。

3.M3耐震等级M3的耐震等级适用于受到强烈震动的场合，其内部结构具有较强的抗震能力，能够保持较高的测量精度和可靠性。

4.-40℃~60℃温度范围等级-40℃~60℃的温度范围等级适用于寒冷或热带环境下的测量场合，能够满足低温和高温下的正常工作要求。

三、结论通过对压力表等级以及各等级特点的介绍，我们可以更好地了解压力表的使用条件和限制，从而选择适合自己需求的压力表。

在实际使用中，要根据生产场合、压力范围、工作环境等因素进行选择，以充分发挥其测量功能，提升生产效率和产品质量。

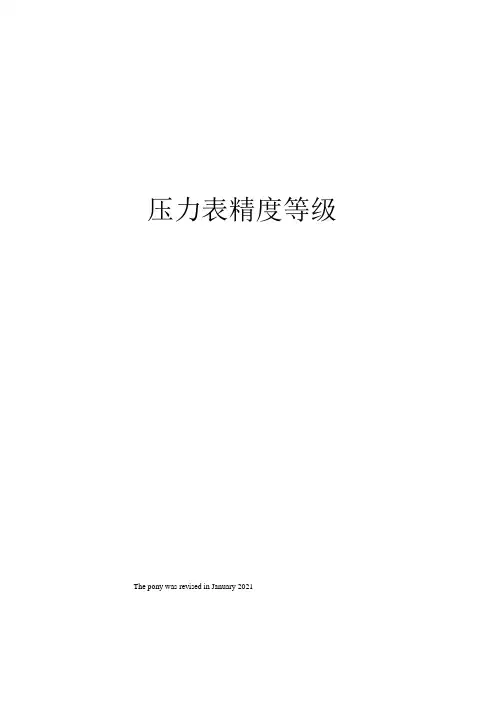

压力表精度等级The pony was revised in January 2021-.压力表精度等级压力表精度等级是压力表精确度等级或准确度等级的简称,（GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表精度等级是指压力表允许误差占满量程的百分比.比如一只压力表满量程为100Mpa，精度等级为，那它的允许误差为100Mpax%=±.如果精度等级按，那它的允许误差为100Mpax%=±.按现在的压力表国家标准GB/T1226-2001《一般压力表》规定,精度等级为,对使用中的级压力表允许误差按级计算，准确度等级可不更改.二压力表检定规程1外观检定压力表的零部件装配应牢固、无松动现象。

新制造的压力表涂层应均匀光洁、无明显剥脱现象。

压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。

压力表按其所测介质不同，在压力表上应有规定的色标，并注明特殊介质的名称。

氧气表还必须标以红色“禁油”字样。

分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级;出厂编号。

表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨。

指针指示端应能覆盖最短分度线长度的1/3〜2/3，指针指示端的宽度应不大于分度线的宽度。

测量上限量值数字应符合如下系列中之一：1x10n, x100 n, x10 n, 4x10 n, 6x10 n（式中:，n是正整数、负整数或零）。

分度值应符合如下系列中之一：1x10 n，2x10 n，5x10 n （式中：n是正整数、负整数或零。

2零位检定带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表2规定的允许误差绝对值。

没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表2规定的允许误差绝对值的2倍。

一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

用途区分参考JIS7505波登管压力表标准。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

外装指定：壳体颜色…除标准色以外，清特别注明。

节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。

这对压力表是非常有害的。

连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为”真空度”。

它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。

由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。

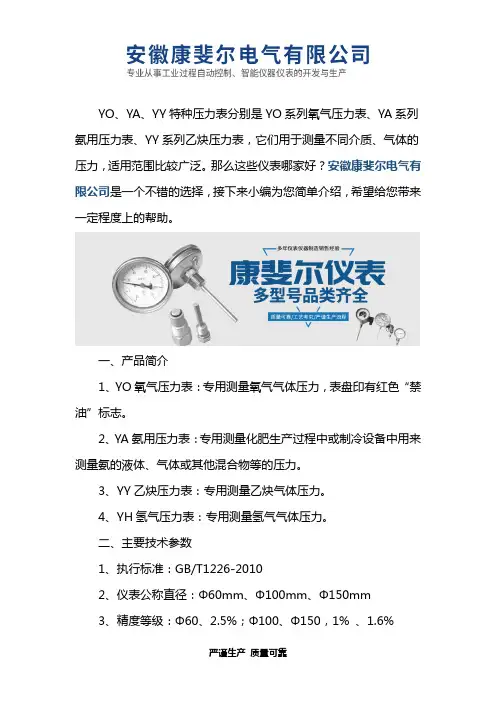

YO、YA、YY特种压力表分别是YO系列氧气压力表、YA系列氨用压力表、YY系列乙炔压力表，它们用于测量不同介质、气体的压力，适用范围比较广泛。

那么这些仪表哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。

一、产品简介1、YO氧气压力表：专用测量氧气气体压力，表盘印有红色“禁油”标志。

2、YA氨用压力表：专用测量化肥生产过程中或制冷设备中用来测量氨的液体、气体或其他混合物等的压力。

3、YY乙炔压力表：专用测量乙炔气体压力。

4、YH氢气压力表：专用测量氢气气体压力。

二、主要技术参数1、执行标准：GB/T1226-20102、仪表公称直径：Φ60mm、Φ100mm、Φ150mm3、精度等级：Φ60、2.5%；Φ100、Φ150，1% 、1.6%4、测量范围：-0.1MPa ～100 MPa5、防护等级：IP556、正常工作环境温度：-40℃～70℃, 最高+200℃，耐热型最高+300℃7、连接螺纹：1/4NPT、M14×1.5、1/2NPT、M20×1.5其他标准可选8、仪表外壳：08F喷黑塑或SUS304不锈钢9、接液材质：YO、YY、YH 铜合金或SUS304（SUS316L）不锈钢；YA 弹簧管为SUS304（SUS316L）不锈钢，接头为45#碳钢或SUS304（SUS316L）不锈钢10、仪表机芯：铜合金或不锈钢11、仪表衬圈：正常工作温度为塑料材质；耐热高温度压力表为金属材质12、仪表玻璃：普通玻璃安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
