钢结构构件5种常用的组装方法

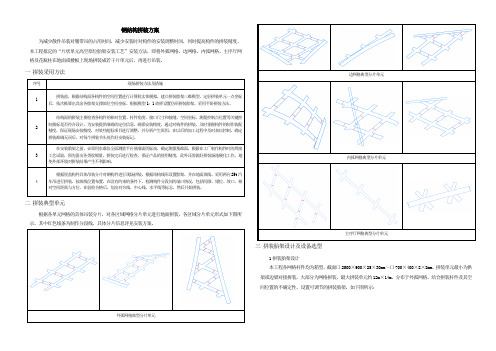

钢结构拼装方案为减少散件吊装对履带吊的占用时间，减少安装时对构件的安装调整时间，同时提高构件的拼装精度，本工程拟定的“片状单元高空原位胎架安装工艺”安装方法，即将外弧网格、边网格、内弧网格、主序厅网格及花瓶柱在地面或楼板上现场拼装成若干片单元后，再进行吊装。

一拼装采用方法二拼装典型单元根据各单元网格的具体吊装分片，对各区域网格分片单元进行地面拼装，各区域分片单元形式如下图所示，其中红色线条为制作分段线，具体分片信息详见安装方案。

外弧网格典型分片单元边网格典型分片单元内弧网格典型分片单元主序厅网格典型分片单元三拼装胎架设计及设备选型1拼装胎架设计本工程各网格杆件均为箱型，截面口2500×900×25×30mm～口700×400×8×8mm，拼装单元最小为拱架或边梁对接拼装，大部分为网格拼装，最大拼装单元约12m×14m，分布于外弧网格。

结合拼装杆件及其空间位置的不确定性，设置可调节的拼装胎架，如下图所示：一类拼装胎架：用于较小网格单元拼装二类拼装胎架：用于较大网格单元拼装拼装胎架中路基箱均有路基箱上、下面钢板及中间路基箱基座组成。

根据配套胎架形式，路基箱分2m ×4m 和2m ×6m 两种规格，各组成零件的示意图如下：2m ×6m 路基箱零件拆分示意图2m ×4m 路基箱零件拆分示意图四 现场拼装连接板设计不同的吊装单元在拼装胎架上进行拼装时，为保证拼装杆件对接精度，控制焊接变形量，需对临时连接板进行细部设计。

即拼装前，先在箱形梁左右翼缘各设置一块连接板，上翼缘设置一块连接板，采用螺栓进行临时连接，典型吊装单元临时连接板设置示意图如下：连接板加工图夹板连接轴测图夹板加工图五 现场拼装质量要求1 现场拼装措施要求（1）拼装场地尽量选在平整路面上，铺设拼装平台时，平台板面要平整；（2）杆件所在支撑顶标高必须用水准仪严格控制，误差≤1.0mm ； （3）使用全站仪测放各控制点，测放完毕后作好闭合复测工作；（4）各块拼装平台间必须用槽钢相连，保证拼装过程中，各控制点相对位置不变； （5）在平台板上放拼装措施及构件对接企口线投影坐标，并控制各控制点误差≤1.5mm ； 2 现场拼装测量要求测量工作是保证节点拼装精度最关键的工作，测量验收应贯穿于各工序的始末，应对各工序进行全方位的监测。

钢结构构件5种常用的组装方法

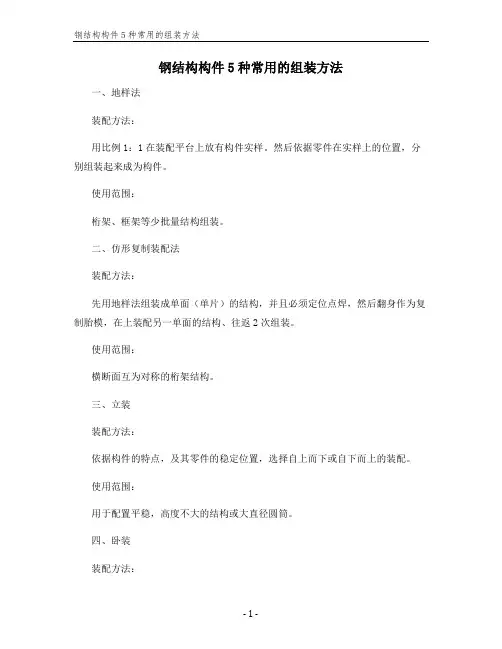

一、地样法
装配方法：
用比例1：1在装配平台上放有构件实样。

然后依据零件在实样上的位置，分别组装起来成为构件。

使用范围：
桁架、框架等少批量结构组装。

二、仿形复制装配法
装配方法：
先用地样法组装成单面（单片）的结构，并且必须定位点焊，然后翻身作为复制胎模，在上装配另一单面的结构、往返2次组装。

使用范围：
横断面互为对称的桁架结构。

三、立装
装配方法：
依据构件的特点，及其零件的稳定位置，选择自上而下或自下而上的装配。

使用范围：
用于配置平稳，高度不大的结构或大直径圆筒。

四、卧装
装配方法：
构件放置卧的位置的装配。

使用范围：
用于断面不大，但长度较大的细长构件。

五、胎膜装配法
装配方法：
把构件的零件用胎模定位在其装配位置上的组装。

使用范围：
用于制造构件批量大精度高的产品。

备注：
在布置拼装抬模时必须注意各种加工余量。

装配式建筑工艺中的连接方式与接缝处理技术连接方式是装配式建筑工艺中的关键环节，不仅影响整体结构的稳定性和耐久性，还直接影响到施工效率和质量。

同时，接缝处理技术也是装配式建筑中必不可少的一环，它决定了整体外观的美观程度以及防水、隔热等功能的实现。

因此，在装配式建筑施工过程中，正确选择连接方式，并用适当的接缝处理技术进行设计与实施是非常重要的。

一、连接方式1. 橡胶密封连接：橡胶密封连接广泛应用于装配式建筑中，特别适合对气密性要求较高的场合。

该连接方式通过橡胶垫片实现连接，在施工时只需将垫片放置在相应位置即可，非常方便快捷。

橡胶密封连接具有良好的耐老化性能和变形适应能力，可以有效防止水汽侵入并提高隔热性能。

2. 螺栓连接：螺栓连接是常见且经济实用的一种连接方式。

它通过在构件间穿插螺栓并紧固螺母来实现稳固的连接。

螺栓连接具有高强度、易于拆卸和更换构件的特点，适用于对结构强度要求较高的情况。

此外，在装配式建筑中，还常常采用预埋螺栓的方式进行施工，以便后续吊装和组装。

3. 铆钉连接：铆钉连接常用于金属构件之间或者与非金属构件之间的连接。

它通过在构件上打孔并使用铆钉将两个或多个构件紧固在一起，形成坚固的连接。

铆钉连接具有轻便、坚固、无需再次拧紧等优点，并可以提高施工效率。

4. 拼板式连接：拼板式连接是一种通过将板材端部覆盖并相互嵌套实现连接的方法。

这种连接方式适用于轻型结构或者对施工精度要求较低的场合，例如房屋内部隔墙等。

拼板式连接简单快捷，能够有效减少结构材料使用量。

二、接缝处理技术1. 密封胶处理：密封胶是常见的接缝处理材料，可以填充接口空隙并达到防水、防尘、隔热等效果。

在装配式建筑中，密封胶常用于门窗、墙体和天花板等连接处的处理。

在使用密封胶进行接缝处理时，应确保接缝表面干净、无尘，并正确选择合适的密封胶类型以保证其黏附性和耐久性。

2. 幕墙材料处理：装配式建筑中常使用幕墙来提升外立面的美观性和防水性能。

钢构件的组装及预拼装一、组装与预拼装的概念（1）钢结构的组装是按照施工图的要求，将已加工完成的零件或半成品部件装配成独立的成品，根据组装程度可分为部件组装、构件组装。

部件组装是指由两个或两个以上零件按要求装配成半成品的部件，是装配的最小组合单元；构件组装是把零件或半成品按要求装配成独立的成品构件。

（2）预拼装也称总装，是将一个较大构件的各个部分或者一个整体结构的各个组成部分在工厂制作场地或者工地现场，按各部分的空间位置总装起来，其目的是客观反映各构件装配节点，保证安装质量。

二、组装的一般规定（1）构件组装前，应熟悉施工图纸、组装工艺及有关技术文件的要求。

检查组装用的零部件的材质、规格、外观、尺寸、数量等，均应符合设计要求。

（2）组装焊接处的连接接触面及沿边缘30～50mm 范围内的铁锈、毛刺、污垢等必须清除干净。

（3）板材、型材的拼接应在组装前进行，构件的组装应在部件组装、焊接、矫正并检验合格后进行。

（4）构件组装应根据设计要求、构件形式、连接方式、焊接方法和顺序等确定合理的组装顺序。

（5）构件的隐蔽部位应在焊接和涂装检验合格后封闭，完全封闭的构件内表面可不涂装。

（6）布置组装胎具时，其定位必须考虑预放出焊接收缩量及加工余量。

（7）为减少大件组装焊接的变形，一般应先采取小件组装焊，经矫正后，再组装大部件。

（8）组装好的构件应立即用油漆在明显部位编号，写明图号、构件号、件数等，以方便查找。

（9）构件组装的尺寸偏差应符合设计文件和国家标准《钢结构工程施工质量验收标准》.GB 50205—2020）的规定。

三、组装条件在进行部件或构件组装时，无论采取何种方法，都必须具备支撑、定位和夹紧三个基本条件，俗称组装三要素。

（1）支撑是解决工件放置位置的问题。

而实质上，支撑就是组装工作的基准面。

用何种基准面作为支撑，需根据工件的形状大小和技术要求，以及作业条件等因素确定。

图8-8所示为H形梁的组装平台，是以平台作为支撑的。

常用的几种钢结构构件的拼接构件的拼接一、等截面拉、压杆拼接1、工厂拼接①拉杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

直接对焊时焊缝质量必须达到一、二级质量标准，否则要采用拼接板加角焊缝。

②压杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

采用拼接板加角焊缝时，构件的翼缘和腹板都应有各自的拼接板和焊缝，使传力尽量直接、均匀，避免应力过分集中。

确定腹板拼接板宽度时，要留够施焊纵焊缝时操作焊条所需的空间。

2、工地拼接①拉杆：可以用拼接板加高强螺栓(图c)或端板加高强螺栓(图d)。

②压杆：可以采用焊接(图e、f)或上、下段接触面刨平顶紧直接承压传力(图g、h)。

用焊接时，上段构件要事先在工厂做好坡口，下段(或上、下两段)带有定位零件(槽钢或角钢)，保证施焊时位置正确。

上、下段接触面刨平顶紧直接承压传力时应辅以少量焊缝和螺栓，使不能错动。

拉压杆的拼接宜按等强度原则来计算，亦即拼接材料和连接件都能传递断开截面的最大内力。

二、变截面柱的拼接（略）三、梁的拼接梁的拼接施工条件的不同分为车间（工厂）拼接和工地拼接两种。

1、工厂拼接1）翼缘和腹板的工厂拼接位置最好错开，以避免焊缝集中。

2）翼缘和腹板的拼接焊缝一般采用对接焊缝。

3）对于满足1、2级焊缝质量检验级别的焊缝不需要进行验算。

4) 对于满足3级焊缝质量检验级别的焊缝需要进行验算.当焊缝强度不足时可采用斜焊缝。

当θ满足tgθ≤1.5时，可以不必验算。

2、工地拼接的构造1）工地拼接一般应使翼缘和腹板在同一截面处断开，以便于分段运输（图a）。

为了使翼缘板在焊接过程中有一定地伸缩余地，以减少焊接残余应力，可在工厂预留约500mm长度不焊。

2)图b将翼缘和腹板的拼接位置适当错开的方式，可以避免焊缝集中在同一截面，但运输有一定困难。

3）对于铆接梁和较重要的或受动力荷载作用的焊接大型梁，其工地拼接常采用高强螺栓连接。

主次梁的连接一．次梁为简支梁1、叠接构造：在主梁上的相应位置应设置支承加劲肋，以免主梁腹板承受过大的局部压力。

解析装配式建筑中的结构连接方式一、引言装配式建筑是指将主体结构在工厂内预制好后，通过运输和现场组装的方式进行建造的一种新型建筑方式。

由于其具有施工快速、资源节约、环境友好等优势，正在逐渐受到人们的关注和推崇。

而装配式建筑中的结构连接方式是确保建筑整体安全稳定性的关键。

二、预制混凝土梁柱连接方式1. 螺栓连接螺栓连接是一种常见且简单有效的连接方式。

在装配式建筑中，预制混凝土梁柱通常采用螺栓加固相连。

通过事先预埋螺栓孔，在组装过程中将钢板与螺栓紧密结合，形成坚固的连接。

该方式不仅方便快捷，而且具有较高的承载能力。

2. 焊接连接焊接也是常用于预制混凝土梁柱连接的方法之一。

使用电弧焊接技术，在现场将各个构件进行精确拼装后进行焊接，使其成为一个整体。

这种连接方式具有强度高、刚度好等特点，适用于需要承受大荷载和较高安全性要求的装配式建筑项目。

三、钢结构连接方式1. 高强螺栓连接钢结构中常采用高强螺栓连接，通过事先在工厂进行精准加工后，在现场进行螺栓紧固。

该方式具有节省施工时间、提高施工效率的优势，并且可以方便实现拆卸与重组。

适用于框架结构、屋面结构等装配式建筑项目。

2. 焊接连接钢结构也可通过焊接连接的方式来实现整体稳定。

采用电弧焊接或激光焊接技术，将各个构件进行精确拼装后进行焊接，形成一个整体。

这种连接方式具有强度高、刚度好等特点，适用于需要承受大荷载和较高安全性要求的装配式建筑项目。

四、木结构连接方式1. 传统木结构榫卯连接在装配式木结构建筑中，常使用传统的榫卯连接方式。

将木料经过精细加工，在设计阶段预留对应的榫卯孔，并在现场进行精确组装，形成稳固的连接。

这种连接方式具有传统工艺的独特魅力，能够保持木结构建筑的原汁原味。

2. 现代化金属结构连接随着技术的进步，现代化金属节点连接在装配式木结构中也逐渐得到应用。

通过使用金属节点和螺栓进行连接，可以实现更强的承载能力和抗震性能。

这种连接方式不仅提高了装配速度，同时也使得装配式木结构建筑更加稳定可靠。

钢结构吊装方案一、概述近年来钢结构建筑在我国得到了蓬勃的开展，表达了钢结构在建筑方面的综合效益，从一般钢结构开展到高层和超高层结构，大跨度空间钢结构—网壳、网架、桁架、悬索等，张力膜结构，我公司从轻钢结构开始，现已向高层及大跨度空间体系开展。

钢结构工程质量的好坏，除材料合格，制作精度高外，还要依靠合理的安装工艺，目前钢结构安装方法要紧有：机械安装、土法安装、土机结合安装、顶升安装、提升安装、滑移安装三大类，钢结构从材料采购、制作、安装到成品，对不同的结构都有不同的要求，就安装方法而言，依据工程质量优良、平安生产、保证工期、本钞票低廉、文明施工方面因素结合各个工程的不同特点制定最正确安装工艺及吊装方法。

对本工程钢结构安装的要紧构件有钢柱、屋面梁、吊车梁及支撑杆件、柱间支撑、水平支撑、檩条、墙梁等。

二、预备工作第一、构件的运输(1)、在装卸、运输过程应尽量保卫构件，防止构件在运输过程中受到损坏。

(2)、对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。

(3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套需求，确保现场顺利吊装。

⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车内构件的固定。

(5)、次要构件和要紧构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。

(6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保卫工作，防止构件变形和刻断钢丝绳，对不稳定构件应采纳支架稳定。

第二、构件的堆放(1)、构件堆放场地应平坦，场基坚实，无杂草，无积水。

(2)、构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分不掌握，一般和次要构件〔支撑、檩条、墙梁等〕不宜超过1m，重型和大型要紧构件采纳单层堆放，对平面刚度差的构件如桁架，一般采纳竖立堆放，每堆一般为5榀组合，每榀之间应放垫木。

(3)、每堆构件与构件之间，应留出一定的距离〔一般为2m〕。

简述钢结构连接方法的种类
钢结构连接方法的种类包括以下几种：
1. 螺栓连接：使用螺栓和螺母将钢构件连接在一起。

螺栓连接能够提供较高的刚度和强度，并且易于安装和拆卸。

2. 焊接连接：通过将钢构件进行熔接来实现连接。

焊接连接能够提供更高的刚度和强度，并且可以实现连续的结构性能。

3. 铆接连接：使用铆钉将钢构件连接在一起。

铆接连接具有较高的刚度和强度，并且能够实现连续的结构性能。

4. 锚固连接：通过固定钢构件到混凝土结构或者其他基础上来实现连接。

锚固连接能够提供较高的稳定性和抗震能力。

5. 拼装连接：将预制的钢构件通过扣件或者其他连接件进行组合拼装。

拼装连接能够提高施工速度和灵活性，并且便于现场安装。

6. 机械连接：使用机械连接件，如榫卯接头、卡口式接头等，将钢构件连接在一起。

机械连接能够提供较高的刚度和强度，并且方便拆卸和更换。

总结起来，钢结构连接方法的种类多样，每种连接方法都有其适用的场景和特点，选择合适的连接方法可以提高钢结构的安全性和可靠性。

常用的钢结构连接方法
常用的钢结构连接方法有以下几种：
1. 焊接连接：通过焊接方法将钢构件连接在一起，常见的有电弧焊、气焊、氩弧焊等。

2. 螺栓连接：使用螺栓将钢构件连接在一起，通过螺栓和螺母的紧固力来实现连接。

常用的螺栓连接方式有高强度螺栓连接和普通螺栓连接。

3. 锚栓连接：通过将一端固定在混凝土基础中，另一端与钢构件连接，采用铆钉和钢板焊接的方式连接。

4. 铆接连接：使用铆钉将钢构件连接在一起，通过铆钉的拉力来实现固定连接。

5. 悬挂连接：将钢构件通过悬挂装置悬挂在支撑构件上，常见的悬挂连接方式有环形吊环、悬挂链以及吊索连接。

以上是常用的钢结构连接方法，具体使用哪种连接方法需要根据具体情况，如结构形式、荷载要求、施工条件等来确定。

在选择连接方法时需要考虑连接的强度、刚度和可靠性等因素。
