另色鬼连续供墨系统说明书

CISS连供使用方法及注意事项:1、安装完毕后，认机正常的情况下，进行如下操作：点击“”→“”→双击“”→选中打印机点右键→选择“”→点击维护“”→点击“”如果打印的测试页有断线或者缺损，进行下一步骤“”但是连续清洗次数不能超过3次，新装墨盒清洗次数不会超过2次。

2、连供使用过程中，外置墨盒与打印机必须放置在同一水平线，过高会导致内墨盒渗墨，过低会导致内墨盒出墨不畅。

3、连供使用过程中，必须保证帽子处于拔掉状态，开关处于松置状态。

4、管线中如果有少量空气不影响使用，在打印机自动运行过程中会自动排出，如果是大量的空气则需要进行抽真空，抽真空的办法以实际操作为准（包括真空泵抽法，针筒斜插入内置盒出墨口抽法）。

5、连供的芯片都是采用的永久芯片，所谓永久芯片，就是在一次性芯片的基础上，它可以在不认机的时候按照一定的操作方法恢复。

换种说法就是：假设每一个颜色的芯片的容量为100%，当打印到这个量为0或者说接近0的时候，该芯片会不认机，此时可以经过三种办法让该芯片恢复到100%（a.拔出墨盒重新装入；b.关闭打印机重新开机；c.电脑弹出的窗口，点击“如何”、“下一步”，按顺序操作即可）。

分体芯片只能单个的恢复，恢复方法如上a、b、c三种；连体芯片在恢复一个颜色的同时可以将所有颜色全部一次性恢复到100%，而且恢复方法比单体芯片多一种—-按住智能恢复键（芯片上突出的角上的白色按钮）三秒后放开，进行认机即可。

6、尽量的不要让墨车空置，更不能让墨车长时间没有墨盒装入，这样会导致堵头等情况出现。

7、不能用手直接接触芯片触点，也不要让芯片接触到所有流质物品（如水、墨水、油等），这些都是导致烧掉芯片的原因。

当然也不能刮伤芯片。

8、管线在走线的时候，要注意避免卡线，而且要左右来回拉动墨车，使墨车能达到打印机的左右最边上为准。

9、如果装连供之前，该打印机已经用过其他的厂家的墨盒或连供的，打印机里面会残留部分的其他厂家的墨水（不同厂家的墨水由于配方原因，不一定兼容，可能会导致打印效果不良），装好新连供后，调试到打印正常，接着，进行色块或者图片的打印，即把打印机里面残留的墨水用掉，而且将残留的墨水和新连供墨水的融合墨水用掉，这样的操作可以避免因为不同厂家墨水的不兼容性造成的打印效果不良或者堵头。

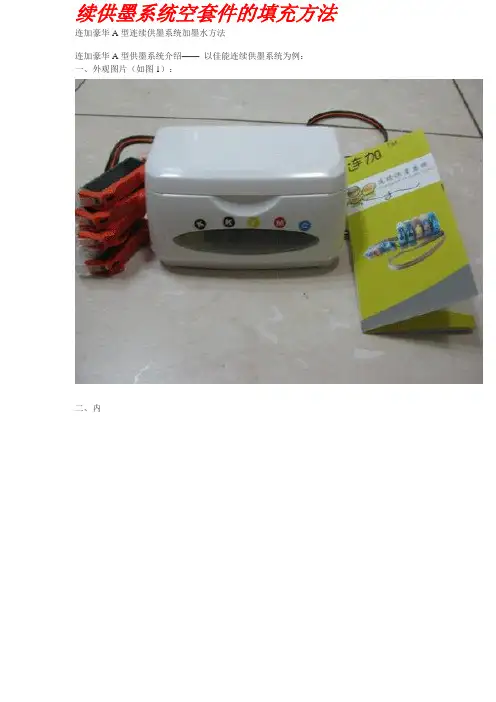

续供墨系统空套件的填充方法连加豪华A型连续供墨系统加墨水方法连加豪华A型供墨系统介绍——以佳能连续供墨系统为例：一、外观图片（如图1）：二、内部图片（如图2）：三、连续供墨系统在使用中的状态（如图3）：四、豪华A型连续供墨系统加墨方法（如图4）：五、豪华A型连续供墨系统的配件：永久芯片，染料或颜料墨水，管线，针管，支架等。

具体机器不同，配件也有所不同！1、在装有连供的喷墨打印机工作时，连续供墨外盒上面的通气孔千万不要封死，因为墨水在连供内部是流动的，而你将通气孔封死，将会产生连供内部真空现象，引起出现打印不出颜色的故障。

（表现出堵头现象）2、连供的构成通常由外盒、内盒和管线组成、外盒通常有两个孔。

一个为注墨孔一个为通气孔。

外盒不得高于打印机。

外盒的放置，要和打印机平行，也可以解释为外盒和打印机都应该放在桌面上。

不得在外盒底部垫东西，（比如书）你如果将外盒放置过高，将会使墨水流入打印机内部。

轻则引起墨水不必要的浪费，重则烧坏打印机电路。

更严重烧毁打印头。

设计好一点的连续供墨在它的外盒内部设有负压原理。

但是也桂林伟创电脑不允许将外盒放置过高。

设计负压原理是为了不漏墨，而不是为了让你放置过高而设计的。

也不能放置太低，放置太低引起墨水回流，造成内盒墨水变空，表现出缺色现象。

3、连续供墨系统在外盒变空的时候要及时注墨（就是管线绝对不可以打空）如果管线打空会引起两种故障，（一）使注墨过程复杂化。

（二）引起烧毁打印头的故障。

所以在打印机工作时应注意连供墨水余量。

4、管线不可以窝死，这样同样会使墨水停止流动，引起堵头现像。

连续供墨系统注墨时――注意事项。

在外盒变空时应急时注墨，其时注墨步骤非常简单：第一步先封闭通气孔――再打开注墨孔（这样不会引起墨水进入通气孔，负压消失，通气孔内部如果有墨水是会引起打印时出现甩墨现象）甩墨现像为大量墨水喷出在纸上。

第二步注入墨水不要太满，上面可以留一厘米左右。

（防止墨水溢出混色）第三步注墨完成后先封闭注墨孔――再打开通气孔（如果不封闭注墨孔就打开通气孔，墨水流动还是会进入通气孔的）也就是说始终保持在一口封死，一口打开的状态。

Nordson Lean Cell®Powder Spray System20-Second Color ChangeEncore HD Manual Gun SystemProprietary Nordson Encore HD technology (high-density pow-der, low-volume air) technology precisely dispenses powder coating for superior finish quality, less waste, and fast color change. The system uses less compressed air to propel powder to the gun with less air velocity. This results in less overspray, more powder on the part, higher first-pass transfer efficiency,and greater powder material savings. The gun featuresan innovative powder flow trigger that enables the operator to select between a pre-programmed low- or high-flow setting to tailor the powder spray pattern to the part being coated.Encore HD Color-on-Demand ™ Instant Color SelectorThe Nordson Encore HD Color-on-Demand instant color selector delivers ultra-fast color changes in less than 20 seconds . The system accommodates up to 28 colors at one time for more color changes per shift, higher throughput, and just-in-time manufacturing with zero inventory for dramatically increased operating flexibility. The system features a touch-screen color display with user- configurable buttons that can be set for size and color identification, with a simple touch of a button.The Encore HD manual gunis automaticallypurgeable with either continuous or pulse purge.The Nordson Lean Cell System, consisting of the Lean Cell spray booth, Encore® HD manual spray gun, and Encore HD Color-on-Demand® instant color selector, sets the new standard in lean powder coating, with unsurpassed coating performance and efficiency, and color change in 20 seconds or less .Lean Cell Powder Spray BoothThe Nordson Lean Cell booth is exceptionally compact, minimizing floor space and conveyor line gaps, and helping to maximize production capacity and color-change speed.An innovative booth airflow design assures powder containment, even with an open-face canopy design and large part openings. The open-face canopy maximizes operator access to parts being coated, for unsurpassed flexibility of movement based on part size and shape, and highest-possible transfer efficiency.Evenly distributed, front-to-back booth air flow, combined with proprietary Nordson Apogee® canopy material, which has the least amount of powder attraction of any material on the market today , provide ultra-fast evacuation of any airborne powder during color change. This enhances color-change speed, eliminates the possibility of cross-contamination of colors, and makes routine booth cleanup a breeze.The synergy of the Nordson Lean Cell System delivers contamination-free color change in less than 20 seconds.Encore HD Color-on-Demand instant color selector is designed forprecision dispensing and ultra-fast,contamination-free color change.2 | Lean Cell ™ Powder Spray SystemLean Cell™ Powder Spray System | 3Wide Range of Booth Sizesand CFM Capacitiesunit. A range of Lean Cell module physical sizes andCFM capacities are combined with the “right size”canopy to help you “lean out” your coating operation.The Lean Cell collector module means no extraequipment, and no wasted space or CFM capacity.Lean Cell Specifications and Utility Requirements© 2016 Nordson Corporation All Rights Reserved PWL-16-3753 Revised 2/16For more information on automatic fast color change powder spray systems, talk with your Nordson representative or visit our website at /powderLean Cell System Features and Benefitsn C olor change in 20 seconds or less – maximizes production throughput and flexibility.n 28-color capacity – provides exceptional flexibility of color selection.n E asy-to-use, touch-screen color selector user interface – fast, easy selection of colors, capability to customize color names or designations.n H DLV dense phase powder transport – softer, more powder concentrated spray pattern allows faster coating at closer gun-to-part distances than conventional powder spray guns. Achieves required film build with less effort and higher transfer efficiency.n I nnovative powder flow trigger on gun – enables operator to select between a pre-programmed low- or high-flow setting to tailor the powder spray pattern to the part being coated.n E asy-to-use spray gun user interface – all spray gun controls are conveniently positioned at the operator’s finger-tips for easy setting, viewing and changing of electrostatic and pneumatic parameters.n C ompact, flexible booth design –takes up less floor space, minimizes line gaps, and speeds color-change time.n P roprietary Nordson Apogee ® canopy material hasthe least amount of powder attraction of any material on the market today – providing ultra-fast evacuationof any airborne powder during color change.n H igher CFM capacity than conventional booths –open-face booth design with large part openings enables operator flexibility of movement, and accommodates a wide range of part sizes.n F ull-function UL 508-compliant control panel with safety interlock – standard on all booth models.n O ptional fluidized powder recovery hopper – for easier removal of collected powder and booth cleanup.For any operationrequiring many color changes orultra-fast, color-change time, the Lean Cell booth is also compatible with standard spray application equipment, such as the Nordson Sure Coat ® automatic and manual spray guns and controls.For more information, speak with your Nordson representative or contact your Nordson regional office.United States Amherst, Ohio+1.800.433.9319 Phone +1.888.229.4580 Fax CanadaMarkham, Ontario+1.905.475.6730 Phone +1.800.463.3200 Phone +1.905.475.8821 FaxEuropeErkrath, Germany+49.211.9205.141 Phone +49.211.9252.148 Fax JapanTokyo, Japan+81.3.5762.2700 Phone +81.3.5762.2701 FaxChinaPudong, Shanghai+86.21.3866.9166 Phone +86.21.3866.9199 Fax Asia/Australia/ Latin America Amherst, Ohio+1.440.985.4000 Phone24-hour message service:+1.440.985.4797+1.440.985.4000 Nordson Corporation 300 Nordson DriveAmherst, Ohio 44001, USA。

爱普生喷墨打印机R270另色鬼连供系统喷墨打印机连续供墨系统节约使用成本，不需要改变打印机结构，同时也有利于环保，非常适合打印量大的用户。

但是，连续供墨系统必须要简便安装、使用稳定、价格合理才能进入实用阶段，连续供墨系统的出现已经有几年了，从初期的改装起来麻烦（需要送到指定地点由专门人员改装好）和使用中的不够稳定，通过不断地研发有了飞速的发展，利于环保、使用稳定、安装简单。

EPSON R270另色鬼连供系统喷墨打印机选择连续供墨系统是节约使用成本的最有效途径。

近年来，通用耗材基本上能够满足绝大多数打印甚至专业打印的质量要求。

用注射针筒或一些辅助工具向墨盒中填充墨水，说起来很简单，但做起来并不容易，特别是墨盒在多次填充以后，填充难度增大，而填充后的打印量却越来越少，何况稍不注意，墨水就会流在手上或机器内部，打印量大的用户，一天可能就得要填充多次，连续供墨与填充墨水的手工办法相比可以将提高效率，还能延长打印机喷头的使用寿命。

EPSON R270另色鬼连供系统EPSON R270另色鬼连供系统所以说，连续供墨系统本身不是一个有独立功能的产品，它必须得安装在打印机上才能发挥其作用，打印机也不会因为安装了连续供墨而性能更好、打印精度更高。

而我们在EPSON R270上选择的另色鬼连供是“傻瓜式”的安装办法，按照说明书操作即可。

但是，很多初次接触的用户过不了这一关，因为它并不是想象的“如安装墨盒一样简单”，难点就在于墨盒芯片对位、排管的具体走向和固定。

EPSON R270另色鬼连供系爱普生R270喷墨打印机连供系统的安装爱普生R270喷墨打印机，标配6色墨盒，改进型微压电喷墨技术让其最小墨滴仅为1.5微微升，出色的色彩还原能力、精细的打印效果。

今天我们就为大家介绍一个具有代表性的方法。

安装连供，墨盒芯片是个跳不过去的问题，现在几乎所有的厂商为了阻止用户使用非原装的耗材，都在墨盒上加装了感应芯片，R270使用的就是是新一代的墨盒芯片：就是在原来的墨盒芯片基础上，增加了墨水感应器，感应器浸入墨盒墨水之中，通过墨盒芯片的接触点传递出墨盒内部墨水的信息，打印机的主板将感应器的信息读出来核对，也就是有人说的“数字加模拟型芯片”，由于打印机的主板只是将感应器的众多信息的极少部分信息读出来即可核对，那么打印机厂家就可以在每一批次的打印机制造中，频繁更改去读哪个值。

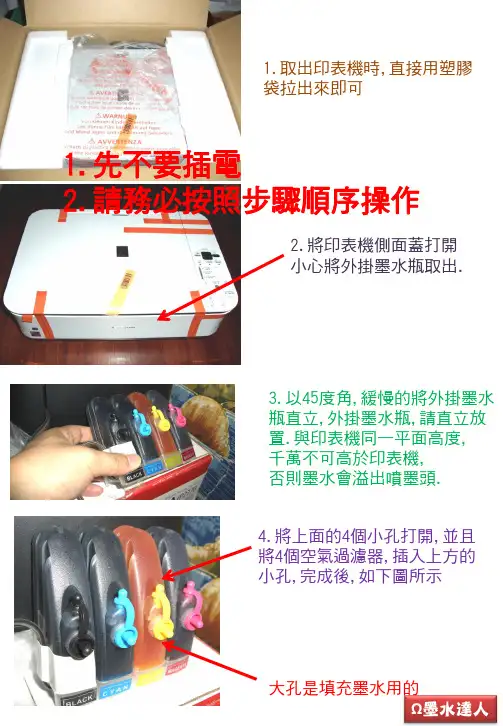

1.取出印表機時,直接用塑膠袋拉出來即可1.先不要插電2.請務必按照步驟順序操作2.將印表機側面蓋打開小心將外掛墨水瓶取出.3.以45度角,緩慢的將外掛墨水瓶直立,外掛墨水瓶,請直立放置.與印表機同一平面高度,千萬不可高於印表機,否則墨水會溢出噴墨頭.4.將上面的4個小孔打開,並且將4個空氣過濾器,插入上方的小孔,完成後,如下圖所示大孔是填充墨水用的Ω墨水達人5.列印前要將上面的小孔打開，並且將空氣過濾器，插入上方的小孔，完成後,如圖所示。

以後就這樣插著，空氣濾過濾器不用拔下來。

(尖的朝上)這裡會有少許空氣6.將止閥夾打開(燕尾夾取下),這個沒有取下,墨水無法通過.7.撕下魔鬼氈的貼紙，對準好印表機的側邊,然後貼上。

(貼上時,請勿用力壓墨水瓶)Ω墨水達人Ω墨水達人若已經列印測試，可以省略這一頁的步驟7.壓下並打開墨水夾上蓋，取出墨水夾。

8.打開墨水夾上蓋後小心取出墨水夾橘色原廠的墨水夾封條要拉掉9.這是全新的墨水夾墨水夾的底部有橘色的封條黑色與彩色各一個拉掉10.將橘色封條撕下後,請將墨水夾放回去,並將上蓋合起來.11.連接電源線及USB連接線至印表機，並將電源線連接至插座。

(此時不可開啟印表機電源)12.取出原廠驅動程式光碟，並按裝驅動程式，USB連接線插入電腦USB接頭，當軟體開始偵測印表機時，打開印表機的電源。

取消CANON 印表機的更換墨盒提示及偵測墨水容量教學●當您列印到相當的數量後，電腦螢幕會提示墨水存量過低，請忽略指示繼續列印，以後的低墨量提示都忽略他。

●當印表機出現以下情形的時候，會呈現無法列印的狀態。

這時候才需要手動設置。

請按照下面步驟~設定為無限制列印!!●請按下圖中的按鈕5~10秒不放，直到提示更換墨盒的視窗消失，按一次不行，就再按一次，直到可取消CANON印表機的更換墨盒提示及偵測墨水容量功能為止，之後印表機即可進行無限制列印了。

(重新設定鍵)Ω墨水達人1.印表機若沒有必要,請不要重複卸除又裝上墨水夾,因為可能會導致墨水匣無法辨識,並非墨夾會自動記錄,而是電流不穩,造成墨水匣的晶片燒毀.2.若列印出現斷線或者溢墨,可以嘗試用一般清潔墨頭,建議按[開始]-[傳真或印表機]-在印表機的圖案上,按滑鼠右鍵-選[列印喜好設定]-選[服務]或[維護]的選項,使用軟體來清潔噴嘴,原則上,同一時間以3次為限.3.Canon印表機的待機耗電量很低,所以建議不要關機比較好.4.買連續供墨印表機,請能印就多印,印表機多印不會壞,會壞都是太少印,或太久沒印.5.隨時有無法處理的印表機問題,請不要一在重複的關機或者是拆下墨水夾,會導致導致墨水夾無法辨識,造成墨水夾的晶片燒毀,就不能列印了.6.外置墨水瓶不可懸空置放,底部與印表機要在同一個水平面.墨水夾上的墨水管線,若有空氣,在15cm以內都算正常現象.不可將墨水高舉或高掛超過印表機,會導致噴嘴溢墨.7.墨水匣上方的墨水管,若有空氣,在15公分以內,都還算正常現象,只要列印張數多,就會不見了;少印,或過一段時間又出現,是正常的現象.若列印張數很多,墨水管線內的墨水都不會前進,此時就要和店長連絡了.8.空氣過濾器若不慎被墨水弄濕了,請立即更換!9.不同廠牌的墨水混合使用,會導致噴嘴阻塞,如需填充墨水,請與我們連絡.▲連續供墨的填充墨水教學/watch?v=zpdAi3zD-1sQ1:為何印表機在列印完之後,會有類似清潔噴嘴的動作?這是正常現象,並非再清洗噴頭,而是偵測入紙與出紙是否有異物,以及滾輪自我測試,連續列印就不會,單張列印,或停留一段時間不列印,墨水夾會從準備列印,移動到最右邊的待命區.若有興趣,可以將卡榫卡住上蓋偵測器,可以邊列印邊觀察,您會發現,他的人工智慧真的設計很好,因為當墨水夾停留在準備列印區,大約15~20秒內,您有資料須要列印,印表機可以馬上執行列印工作.若停留到20秒以上,墨水夾會自動停留在最右邊的待命區,此時對墨水夾有保護作用,避免乾燥,也避免移動到印表機而導致墨水夾晃動.Q2:在哪裡登錄網路保固?原廠登錄連結如下:https:///service/member.asp產品型號: 您購買的印表機型號,有選單可以點選.產品機號: 印表機內部或者外箱會有號碼購買日期:發票號碼: 可以空白購買經銷商: 可以空白沒有發票,保固卡沒有蓋章,完全不影響網路登錄保固,記得要網路登錄保固,才能享有2年保固.Q3:真的不要關機嗎?因為耗電量不大,所以建議不要開開關關的!以MP258印表機為例,紙盒外面寫,待機1.2W,列印11W,如果拿吹風機換算,吹風機通常是800w,若以吹風機使用5分鐘,可以讓印表機待機55小時.如果拿家中的日光燈管40W來比較,開日光燈4小時,可以讓印表機待機133小時.如果拿家中的手電筒3W來比較,開手電筒使用6小時,可以讓印表機待機15小時.如果用微波爐1500w加熱食物3分鐘,可以讓印表機待機62小時.所以,省電節能雖然很重要,但是相互比較下,這樣的待機耗電量相當低,所以店長建議不要關機比較好!Q4:如何印出好相片?以及調整列印的顏色?列印紙張請用相片紙,使用高品質列印,並且設定紙張材質為相片紙.剛列印的前50張,使用的幾乎都是原廠的墨水,印到100張以上,就會開始和原廠墨水融和使用,印到1000張以上,應該就是用我們的墨水了.若顏色上有些微的差異,可以按照以下步驟來設定![開始]-[裝置和印表機]-找到你的印表機圖案,滑鼠移到印表機圖案上面,按滑鼠右鍵,選[列印喜好設定],之後可以點選[主要],中間地方有色彩/強度改為手動,再按[設定],就可以調整列印的顏色了.建議使用相片軟體或繪圖軟體,這樣修改比較適合.墨水達人敬上。

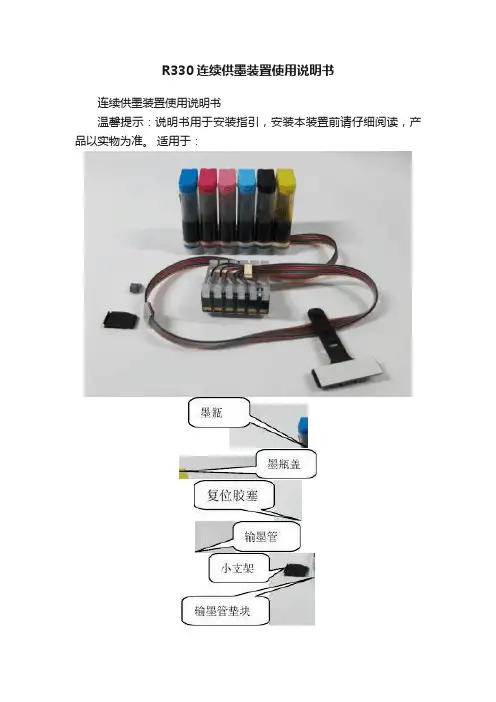

R330连续供墨装置使用说明书连续供墨装置使用说明书温馨提示：说明书用于安装指引，安装本装置前请仔细阅读，产品以实物为准。

适用于：产品图一、操作步骤步骤1、连续供墨装置准备取出连续供墨装置，横卧墨水瓶使墨水瓶小腔墨水流到墨水腔（图1所示），垂直放置墨水瓶，打开墨水瓶盖，拔开墨水瓶导气孔胶塞（图2所示），然后盖上墨水瓶盖。

（图1）（图2）步骤2、拆除墨车仓盖，取出打印机原有墨盒开启打印机，打开打印机面盖，将打印机的墨车调至更换墨盒状态（图3），拔掉打印机电源线（图4）。

机型T60/R330墨车仓盖拆除方法：使用一字螺丝刀，插入固定墨车仓盖定位块上方位置的缝隙中，将垫块向箭头方向撬开（图5），拆下定位块和墨车仓盖。

机型1390墨车仓盖拆除方法：使用一字螺丝刀插入墨车仓盖左边扣位处，将墨车仓盖向右边撬开，拆下墨车仓盖（图6）（图3）（图4）（图5）（图6）步骤3、产品上机1、T60/R330安装方法：手动将墨车移动到打印机最左边的位置，然后将本装置墨盒从打印机的横梁下方穿过(图7所示)，再手动将打印机墨车向右移到“更换墨盒”位置，将产品墨盒装入墨车(图8所示)。

注意：墨盒安装到位时，墨盒扣位处会发出“咔”的声音。

（图7）（图8）撕开输墨管支架和输墨管垫块底层不干胶贴纸，将其粘贴在打印机上方，理顺输墨管，注意输墨管支架粘贴的具体位置(图9所示),将墨瓶放在打印机同一水平面的右侧。

将产品配件中的复位胶塞安装在打印机左边前方复位孔(图10所示)，接上打印机电源，开启打印机，关闭打印机面盖，安装完毕。

（图9）（图10）2、1390安装方法：用一字螺丝刀从输墨管上拆下输墨管支架 (图11所示)，将附件的小支架安装上输墨管，并向墨瓶端移动约7.5CM(图12所示)。

（图11）（图12）动将打印机墨车移动到打印机中间位置，将产品墨盒装入墨车，撕开小支架和输墨管垫块底层不干胶贴纸，将其粘贴在打印机上，理顺输墨管，注意小支架粘贴的具体位置(图13所示)。

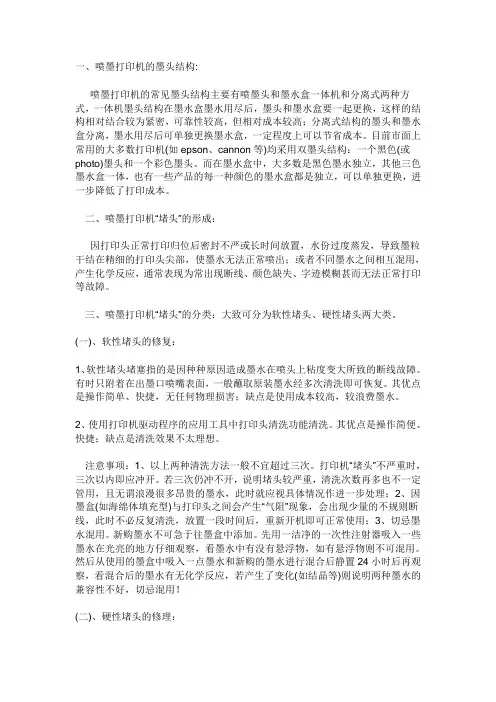

一、喷墨打印机的墨头结构:喷墨打印机的常见墨头结构主要有喷墨头和墨水盒一体机和分离式两种方式，一体机墨头结构在墨水盒墨水用尽后，墨头和墨水盒要一起更换，这样的结构相对结合较为紧密，可靠性较高，但相对成本较高；分离式结构的墨头和墨水盒分离，墨水用尽后可单独更换墨水盒，一定程度上可以节省成本。

目前市面上常用的大多数打印机(如epson、cannon等)均采用双墨头结构：一个黑色(或photo)墨头和一个彩色墨头。

而在墨水盒中，大多数是黑色墨水独立，其他三色墨水盒一体，也有一些产品的每一种颜色的墨水盒都是独立，可以单独更换，进一步降低了打印成本。

二、喷墨打印机“堵头”的形成：因打印头正常打印归位后密封不严或长时间放置，水份过度蒸发，导致墨粒干结在精细的打印头尖部，使墨水无法正常喷出；或者不同墨水之间相互混用，产生化学反应，通常表现为常出现断线、颜色缺失、字迹模糊甚而无法正常打印等故障。

三、喷墨打印机“堵头”的分类：大致可分为软性堵头、硬性堵头两大类。

(一)、软性堵头的修复：1、软性堵头堵塞指的是因种种原因造成墨水在喷头上粘度变大所致的断线故障。

有时只附着在出墨口喷嘴表面，一般蘸取原装墨水经多次清洗即可恢复。

其优点是操作简单、快捷，无任何物理损害；缺点是使用成本较高，较浪费墨水。

2、使用打印机驱动程序的应用工具中打印头清洗功能清洗。

其优点是操作简便、快捷；缺点是清洗效果不太理想。

注意事项：1、以上两种清洗方法一般不宜超过三次。

打印机“堵头”不严重时，三次以内即应冲开。

若三次仍冲不开，说明堵头较严重，清洗次数再多也不一定管用，且无谓浪漫很多昂贵的墨水，此时就应视具体情况作进一步处理；2、因墨盒(如海绵体填充型)与打印头之间会产生“气阻”现象，会出现少量的不规则断线，此时不必反复清洗，放置一段时间后，重新开机即可正常使用；3、切忌墨水混用。

新购墨水不可急于往墨盒中添加。

先用一洁净的一次性注射器吸入一些墨水在光亮的地方仔细观察，看墨水中有没有悬浮物，如有悬浮物则不可混用。

连续供墨系统使用说明安装方法以及常见问题从理论上说，所有的喷墨打印机都可以使用连续供墨，但是受到一些打印机自身条件的限制和目前连续供墨套件开发及适应范围的限制，所以连续供墨目前还是主要集中在EPSON(爱普生)的所有型号中。

就原理上讲，喷墨打印机连续供墨是利用打印机的墨盒在打印中向喷头源源不断地输送墨水的同时，墨盒内也需要自动吸入同等容量空气补充平衡的这一现象，将从墨盒通气孔补充进入的空气改为补充进入墨水。

这样，墨盒输送到喷头多少墨水就及时补充多少墨水进入。

这个补充墨水是通过软管连接到打印机外的墨水大容器上，这样就达到打印机内的墨盒始终有足够量的供打印的墨水。

喷墨打印机连续供墨就是利用上面这一原理制造出的一个组件,也称为连续供墨系统，主要由四个部分组成。

1、外墨桶。

打印机外面存放墨水的大容器我们把它叫做外墨桶。

目前主要是以相应的塑料材料注塑的盒子为主。

外墨盒放置高度一般和打印机放在同一平面，要求墨水液面略低于打印机喷嘴（千万不能高于打印机喷嘴过多，否则压力过大，墨水会通过打印头流进打印机内部废墨仓里），故一般外墨盒做得宽大但是不高。

2、排管和排管支架（包括排管夹）。

外墨盒通过软管向打印机输送墨水，按照打印机使用的颜色数将各色软管粘为一排，称为排管，4色打印机就使用4排管，6色打印机使用的就是6排管。

排管的两边，一头接外墨盒，一头接内墨盒，为了保证打印机中墨车的正常运动，就需要用排管支架或者夹子来固定排管。

固定排管的支架有的采用横式、有的采用竖式，也有的直接使用夹子。

排管采用含硅胶的软管，富有弹性、不易老化，一般不会出现问题。

3、内墨盒。

连续供墨系统中，为了和打印机的外墨盒区别，将打印机内部装入墨车的墨盒称为内墨盒。

内墨盒有原墨盒和专用墨盒。

原墨盒指原厂墨盒和通用墨盒通过改造作为连续供墨的内墨盒，专用墨盒指专门针对连续供墨而制造的墨盒，主要有无绵墨盒、墨囊等。

目前采用无绵墨盒居多。

使用专用墨盒可以在出厂的时候将排管和外墨盒整体连接好，装满墨水，用户直接安装即可。

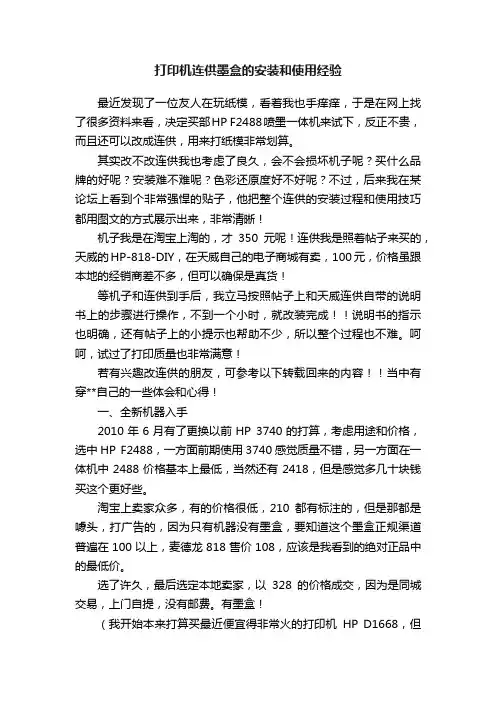

打印机连供墨盒的安装和使用经验最近发现了一位友人在玩纸模，看着我也手痒痒，于是在网上找了很多资料来看，决定买部HP F2488喷墨一体机来试下，反正不贵，而且还可以改成连供，用来打纸模非常划算。

其实改不改连供我也考虑了良久，会不会损坏机子呢？买什么品牌的好呢？安装难不难呢？色彩还原度好不好呢？不过，后来我在某论坛上看到个非常强悍的贴子，他把整个连供的安装过程和使用技巧都用图文的方式展示出来，非常清晰！机子我是在淘宝上淘的，才350元呢！连供我是照着帖子来买的，天威的HP-818-DIY，在天威自己的电子商城有卖，100元，价格虽跟本地的经销商差不多，但可以确保是真货！等机子和连供到手后，我立马按照帖子上和天威连供自带的说明书上的步骤进行操作，不到一个小时，就改装完成！！说明书的指示也明确，还有帖子上的小提示也帮助不少，所以整个过程也不难。

呵呵，试过了打印质量也非常满意！若有兴趣改连供的朋友，可参考以下转载回来的内容！！当中有穿**自己的一些体会和心得！一、全新机器入手2010年6月有了更换以前HP 3740的打算，考虑用途和价格，选中HP F2488，一方面前期使用3740感觉质量不错，另一方面在一体机中2488价格基本上最低，当然还有2418，但是感觉多几十块钱买这个更好些。

淘宝上卖家众多，有的价格很低，210都有标注的，但是那都是噱头，打广告的，因为只有机器没有墨盒，要知道这个墨盒正规渠道普遍在100以上，麦德龙818售价108，应该是我看到的绝对正品中的最低价。

选了许久，最后选定本地卖家，以328的价格成交，因为是同城交易，上门自提，没有邮费。

有墨盒！（我开始本来打算买最近便宜得非常火的打印机HP D1668，但很多纸模粉丝推荐功能更强悍的F2488，其实扣除墨盒的价钱，裸机大概就200元左右，但别忘记，机子还具备扫描和复印功能！所以我也决定入手F2488!）二、连供系统入手对于连供的选择，还是参考了很多，淘宝上有45左右的连供墨盒，但是全部都是散件，需要自己组装，并且没有墨水，还需多花30左右买4个颜色的墨水。
