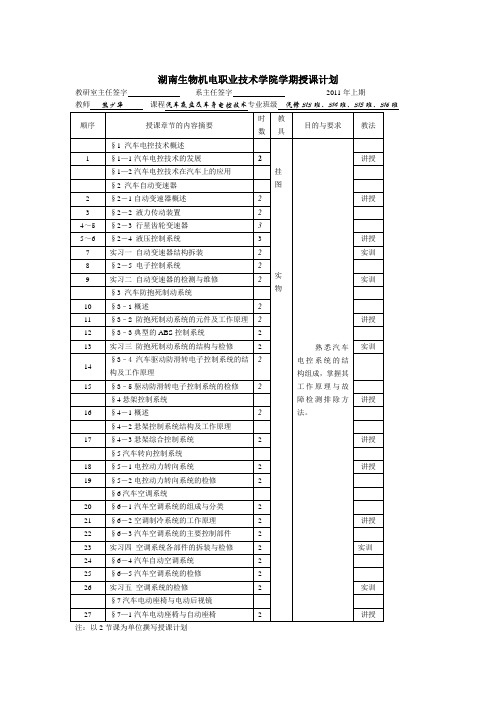

湖南生物机电职业技术学院学期授课计划教研室主任签字系主任签字2011年上期注：以2节课为单位撰写授课计划湖南生物机电职业技术学院学期授课计划教研室主任签字系主任签字2011年上期教师熊少华课程汽车底盘及车身电控技术专业班级汽修313班、314班、315班、316班注：以2节课为单位撰写授课计划湖南生物机电职业技术学院学期授课计划学期2011年上学期课程名称汽车底盘及车身电控技术班级汽修313班、314班、315班、316班任课教师熊少华计划制定熊少华教研室主任系主任教学院长2011 年2 月21 日授课计划说明共 4 页第 4 页2010—2011 学年度第二学期汽车底盘与车身电控技术教案课程代码：系部：车辆工程系专业：汽车运用教研室：汽车任课教师：熊少华湖南生物机电职业技术学院第一章自动变速器第一节液力变矩器一、普通液力变矩器（一）液力变矩器的结构普通液力变矩器的结构如图9-la所示，由涡轮2、泵轮3和导轮4组成。
涡轮与泵轮均为圆盆状，导轮为扇叶状。
这种液力变矩器具有涡轮、泵轮和导轮三个元件，称为三元件液力变矩器或普通液力变矩器。
这些轮统称为工作轮或叶轮。
叶轮由铝合金精密铸造而成或由冷轧钢板冲压成形。
冲压成形的叶轮内壁上的叶片采用铆接（可拆式）或焊接（焊接式）工艺制成。
可拆式液力变矩器虽然维修方便，但是平衡精度不高，特别是拆修后平衡精度更难保证，因此仅适用于转速较低、动平衡精度要求不高的载货汽车。
发动机转速高、平衡精度要求高的小轿车，目前普遍采用焊接式液力变矩器传递扭矩。
虽然焊接式液力变矩器不能分解检修，一旦出现故障就需要换总成，但由于其零部件焊接牢固，实用证明极少出现故障。
三元件液力变矩器与液力偶合器的主要区别在于：在涡轮与泵轮内部增设了一个引导液体流向且固定不动的导轮，从而能够增大涡轮的输出扭矩。
（二）液力变矩器工作原理液力变矩器是以自动变速器油液ATF（以下简称传动液）为工作介质来传递发动机扭矩的。
