地铁给排水工程设计的要点分析

浅析地铁车站的给排水系统设计要点摘要：近年随着城市化进程的加快，城市人口急剧增多，国内各大城市的地面交通均面临着巨大的压力，城市轨道交通成为一种有效疏导地面人流和缓解交通堵塞的重要手段，目前一再各大城市得到了广泛的应用。

而地铁作为城市轨道交通的最主要形式，发挥着不容忽视的作用。

地铁车站的给排水系统设计内容繁杂，施工难度大，需要引起足够的重视。

地铁车站的给排水系统一般从生产、生活给水系统、消防给水系统和排水系统三大方面去设计，本文首先分析了地铁给排水设计的一般要求，在此基础上分别从以上三大方面阐述了地铁给排水系统设计的要点。

关键词：地铁车站；给排水；设计；消防abstract: in recent years, with the acceleration of urbanization, the urban population sharp increase, the major domestic ground transportation are facing huge pressure, urban rail transit become an effective directing ground flow and ease traffic jams at present, an important means of cities again and again has been widely used. the urban rail transit and as the main form, plays a role that can not be ignored. the subway station of the water supply and drainage system design content multifarious, construction difficulty, need to cause enough attention. the subway station of the watersupply and drainage system is usually from production, living water supply system, fire water supply system and drainage system three aspects to design, this paper firstly analyzes the underground water supply and drainage design of the general requirements, on the basis of the above respectively from three aspects, the water supply and drainage system design points.keywords: subway station; water supply and drainage, design; fire中图分类号：tl353+.2文献标识码：a 文章编号：2095-2104（2013）一、地铁给排水设计的一般要求地铁给水设计，必须满足生产、生活和消防用水对水量、水压和水质的要求，并应坚持综合利用，节约用水的原则；地铁给水水源应优先采用城市自来水，当沿线无城市自来水时，应和当地规划等部门协商，采取其他可靠的供水水源；地铁排水系统，除生活及粪便污水应单独排放外，结构渗漏水、冲洗及消防废水和口部雨水等可以按合流排放，但厕所生活及粪便污水的排放，必须符合当地和国家现行排水标准的规定，给排水设备的自动化程度，应根据运营管理的需要，结合当地具体条件，经过技术经济比较确定，但排水设备，应按自动化管理设计；地铁金属给排水管道及有关设备，应采取防止杂散电流腐蚀的措施。

关于地铁车站给排水及消防设计分析摘要：以某地铁车站给排水工程实例为研究对象，从给水系统设计､排水系统设计等方面，详细论述地铁车站给排水消防设计要点,希望研究后,能够给相关工作人员提供一些参考｡关键词:地铁车站;给排水;消防设计地铁站点为城市居民的出行带来了很大的便利，其运行稳定、载客量大，能够有效地缓解城市的交通压力。

随着大量的城市轨道交通工程的开展，轨道交通运营过程中的消防安全问题也逐步引起了社会的重视。

在地铁排水消防系统中，设计者必须充分考虑多种影响因素，对其进行科学的布置，以保证其灭火系统的各项功能满足需求。

1地铁给排水工程问题1.1材料使用不当伴随着我国市场经济的不断发展，商品质量上的差别也越来越明显。

很多商家出于自身的利益，不注重商品的质量，导致某些防水材料的质量达不到国家所要求的要求，这就给地铁车站建设带来了很大的影响。

有关采购人员在进行建筑材料采购的时候，没有对材料的质量和相应的性能进行仔细的比较，不能对材料的防水性能有一个更好的认识，从而不能有效地保证其使用效果。

1.2渗漏的原因在大多数情况下，地铁车站都会出现渗漏现象，如果有渗漏，那么就必须要有相应的工作人员来进行处理，否则就会导致地铁车站不能正常运营。

经常会遇到的渗水问题，一般都是在排水泵和耦合装置之间的接缝部位，由于接缝并不是固定密封的，而是由某些契卡来固定的，因此，在受到某种外力的影响时，就会发生位置的变化，从而在接缝处产生一定的缝隙，从而引起渗水。

2工程概况采用具体实例分析设计方案｡某市轨道交通4号线一期工程某车站工程项目,车站内部的总长度尺寸为290m,站台宽12米，为地下两层岛式站台｡车站共设置5个出入口，4个出入口均为有盖出入口和1个无盖。

3给水系统3.1水源地铁给水采用生产、生活和消防分开的方式，生产、生活采用枝状供水，由车站附近的主干道上的DN300自来水管道引出DN80的给水管与车站的管线相连。

车站的消防给水为环状，由主干道引出一条DN150的给水管道，与车站的消防给水系统相连接。

地铁车站给排水系统地铁系统作为现代城市公共交通的重要组成部分，对于车站设施的安全和正常运行具有关键作用。

而地铁车站的给排水系统是其中不可忽视的一项重要设施。

本文将从地铁车站给排水系统的设计原理、工程实施和运行维护等方面进行详细介绍，以便更好地了解地铁车站给排水系统的重要性和必要性。

一、地铁车站给排水系统的设计原理地铁车站给排水系统的设计原理是确保车站内外水位稳定，并将雨水、污水、地下水等有效地排除出地铁车站，保证车站设施不受水灾影响，实现正常运行。

为达到这一目标，设计者需要考虑以下几个方面：1. 地铁车站内部给排水系统的设计：地铁车站内部给排水系统的设计主要包括雨水管道、污水管道和地下水排泵等。

通过设计合理的管道布局和管径选择，能够有效地收集和排除车站内部产生的雨水和污水。

同时，地下水排泵的设置可以控制车站地下水位，防止地下水渗入车站。

地铁车站外部给排水系统的设计主要包括雨水排水系统和污水处理系统。

雨水排水系统通过合理设置雨水渠道和雨水收集设施，将车站周边的雨水收集并排除到指定的排水系统中。

污水处理系统可以对车站产生的污水进行处理，以保证排放的污水符合环保要求。

二、地铁车站给排水系统的工程实施地铁车站给排水系统的工程实施需要经过详细的规划和设计，并结合实际施工条件进行施工。

具体的工程实施包括以下几个方面：1. 地铁车站给排水系统的规划与设计：在规划与设计阶段，需要对地铁车站的周边环境、施工条件和需求进行详细研究，确定合适的给排水系统方案。

通过合理布局和管道设计，确保给排水系统的安全可靠性和运行效果。

2. 地铁车站给排水系统的施工：在施工阶段，需要根据设计方案进行排水系统的施工。

这涉及到管道的敷设、连接和固定等工作，需要严格按照相关规程和标准进行施工，确保施工质量和工程进度。

施工完成后，还需要对给排水系统进行调试和验收。

通过试运行和检测，确保系统的各项指标符合设计要求，满足地铁车站的需要。

三、地铁车站给排水系统的运行维护地铁车站给排水系统的运行维护是确保系统长期稳定运行的关键。

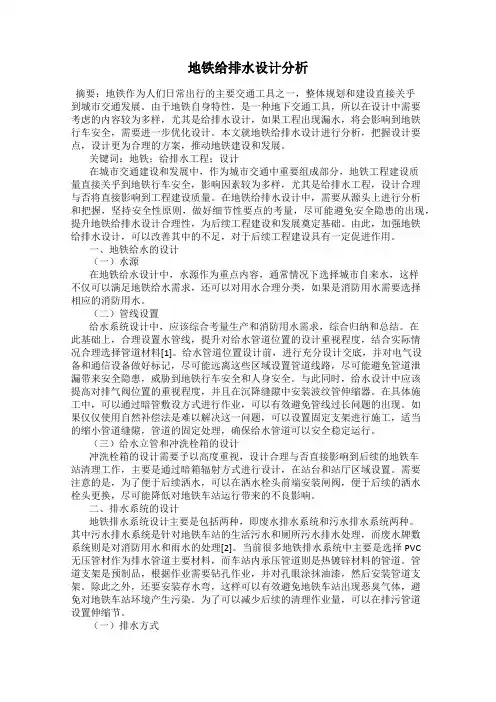

地铁给排水设计分析摘要：地铁作为人们日常出行的主要交通工具之一，整体规划和建设直接关乎到城市交通发展。

由于地铁自身特性，是一种地下交通工具，所以在设计中需要考虑的内容较为多样，尤其是给排水设计，如果工程出现漏水，将会影响到地铁行车安全，需要进一步优化设计。

本文就地铁给排水设计进行分析，把握设计要点，设计更为合理的方案，推动地铁建设和发展。

关键词：地铁；给排水工程；设计在城市交通建设和发展中，作为城市交通中重要组成部分，地铁工程建设质量直接关乎到地铁行车安全，影响因素较为多样，尤其是给排水工程，设计合理与否将直接影响到工程建设质量。

在地铁给排水设计中，需要从源头上进行分析和把握，坚持安全性原则，做好细节性要点的考量，尽可能避免安全隐患的出现，提升地铁给排水设计合理性，为后续工程建设和发展奠定基础。

由此，加强地铁给排水设计，可以改善其中的不足，对于后续工程建设具有一定促进作用。

一、地铁给水的设计（一）水源在地铁给水设计中，水源作为重点内容，通常情况下选择城市自来水，这样不仅可以满足地铁给水需求，还可以对用水合理分类，如果是消防用水需要选择相应的消防用水。

（二）管线设置给水系统设计中，应该综合考量生产和消防用水需求，综合归纳和总结。

在此基础上，合理设置水管线，提升对给水管道位置的设计重视程度，结合实际情况合理选择管道材料[1]。

给水管道位置设计前，进行充分设计交底，并对电气设备和通信设备做好标记，尽可能远离这些区域设置管道线路，尽可能避免管道泄漏带来安全隐患，威胁到地铁行车安全和人身安全。

与此同时，给水设计中应该提高对排气阀位置的重视程度，并且在沉降缝隙中安装波纹管伸缩器。

在具体施工中，可以通过暗管敷设方式进行作业，可以有效避免管线过长问题的出现。

如果仅仅使用自然补偿法是难以解决这一问题，可以设置固定支架进行施工，适当的缩小管道缝隙，管道的固定处理，确保给水管道可以安全稳定运行。

（三）给水立管和冲洗栓箱的设计冲洗栓箱的设计需要予以高度重视，设计合理与否直接影响到后续的地铁车站清理工作，主要是通过暗箱辐射方式进行设计，在站台和站厅区域设置。

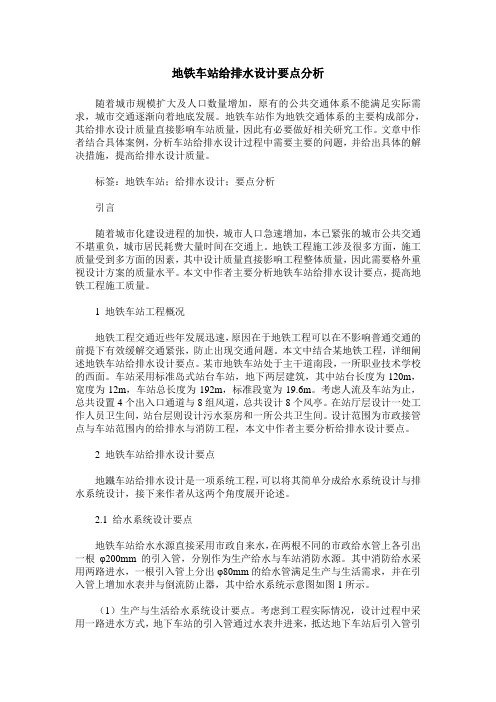

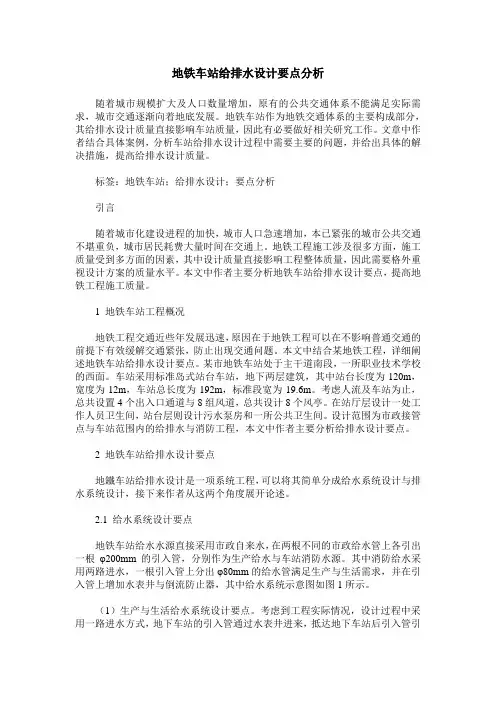

地铁车站给排水设计要点分析随着城市规模扩大及人口数量增加，原有的公共交通体系不能满足实际需求，城市交通逐渐向着地底发展。

地铁车站作为地铁交通体系的主要构成部分，其给排水设计质量直接影响车站质量，因此有必要做好相关研究工作。

文章中作者结合具体案例，分析车站给排水设计过程中需要主要的问题，并给出具体的解决措施，提高给排水设计质量。

标签：地铁车站；给排水设计；要点分析引言随着城市化建设进程的加快，城市人口急速增加，本已紧张的城市公共交通不堪重负，城市居民耗费大量时间在交通上。

地铁工程施工涉及很多方面，施工质量受到多方面的因素，其中设计质量直接影响工程整体质量，因此需要格外重视设计方案的质量水平。

本文中作者主要分析地铁车站给排水设计要点，提高地铁工程施工质量。

1 地铁车站工程概况地铁工程交通近些年发展迅速，原因在于地铁工程可以在不影响普通交通的前提下有效缓解交通紧张，防止出现交通问题。

本文中结合某地铁工程，详细阐述地铁车站给排水设计要点。

某市地铁车站处于主干道南段，一所职业技术学校的西面。

车站采用标准岛式站台车站，地下两层建筑，其中站台长度为120m，宽度为12m，车站总长度为192m，标准段宽为19.6m。

考虑人流及车站为止，总共设置4个出入口通道与8组风道，总共设计8个风亭。

在站厅层设计一处工作人员卫生间，站台层则设计污水泵房和一所公共卫生间。

设计范围为市政接管点与车站范围内的给排水与消防工程，本文中作者主要分析给排水设计要点。

2 地铁车站给排水设计要点地鐵车站给排水设计是一项系统工程，可以将其简单分成给水系统设计与排水系统设计，接下来作者从这两个角度展开论述。

2.1 给水系统设计要点地铁车站给水水源直接采用市政自来水，在两根不同的市政给水管上各引出一根φ200mm的引入管，分别作为生产给水与车站消防水源。

其中消防给水采用两路进水，一根引入管上分出φ80mm的给水管满足生产与生活需求，并在引入管上增加水表井与倒流防止器，其中给水系统示意图如图1所示。

地铁给排水、水消防工程布局及设计要点分析有哪些？因地铁车辆段作为地铁路线中地铁车辆综合维修与人员办公的地方，也是车辆停放、检查、整备、运用与维修的管理中心所在地区。

其通常为一条或者多条地铁线路进行服务工作，且一般设有综合办公楼、运用库、检修主厂房等相关的建筑物。

可以说，车辆段是地铁工程中最为重要的组成部分，也是整个地铁建设中最为复杂的施工地点。

在车辆段的设计之中，给排水工程的设计既要保证其能够满足整个车辆段的生产、生活以及水消防的需要，又应该做到将各种污水与废水集合到一起，使其保证达标排放标准与中水回用的目的。

尤其是在较为寒冷的北方地区，其车辆段的工程如何设计出有效合理的给排水与水消防系统方案，便是整个设计的关键所在。

本文将针对地铁给排水与水消防的设计进行简单的介绍。

1地铁给排水与水消防系统简介地铁的给排水与水消防系统主要可分为3个部分进行叙述，分别是生活给水系统，生产给水系统与消防给水系统3项。

生活给水系统主要的内容便是保证地铁车站以及有关建筑物的饮用、烹饪、洗浴、浇灌以及冲洗等生活中所需要用到的水源。

除了水量与水压应满足相应的需求外，生活用水的水质必须符合国家规定的生活饮用水水质标准。

而生产给水系统主要用于供给空调设备冷却、洗涤以及对车辆与机电设备维修过程中所需要用到的水资源。

因工业种类、设备维修的工艺有着各种各样的差异习惯，使得其对水量、水压以及水质等要求也并不算高。

最后一项便是消防给水系统，其主要供给层为多数的城市轨道交通车站建设与某些生产维修车间的防护系统的消防设备用水，消防用的水对于水质要求不高，但必须保证其拥有足够的水压与水量，并符合国家制定的现行建筑设计防火规范要求。

2地铁给排水工程布局及设计要点分析2.1给水系统的设计要点在进行地铁给排水系统的设计时，可将其分为3部分，并依次对其施工布局与设计要点进行简述。

首先便是水源问题，在为地铁站选择合适的水源时，应以城市的自来水作为地铁供水的首要选择。

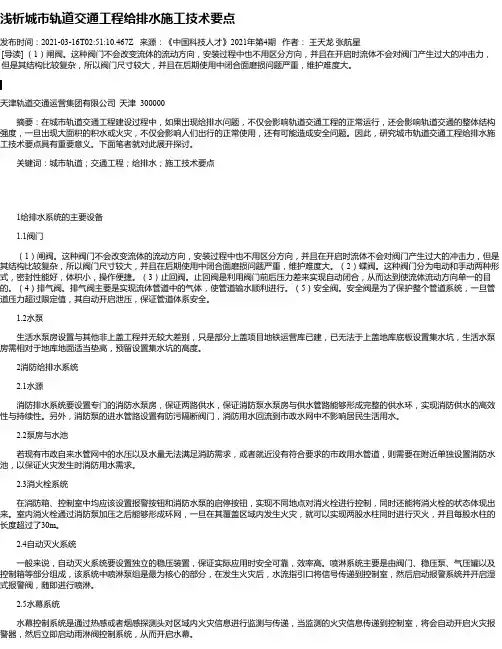

浅析城市轨道交通工程给排水施工技术要点发布时间：2021-03-16T02:51:10.467Z 来源：《中国科技人才》2021年第4期作者：王天龙张航星[导读] （1）闸阀。

这种阀门不会改变流体的流动方向，安装过程中也不用区分方向，并且在开启时流体不会对阀门产生过大的冲击力，但是其结构比较复杂，所以阀门尺寸较大，并且在后期使用中闭合面磨损问题严重，维护难度大。

天津轨道交通运营集团有限公司天津 300000摘要：在城市轨道交通工程建设过程中，如果出现给排水问题，不仅会影响轨道交通工程的正常运行，还会影响轨道交通的整体结构强度，一旦出现大面积的积水或火灾，不仅会影响人们出行的正常使用，还有可能造成安全问题。

因此，研究城市轨道交通工程给排水施工技术要点具有重要意义。

下面笔者就对此展开探讨。

关键词：城市轨道；交通工程；给排水；施工技术要点1给排水系统的主要设备1.1阀门（1）闸阀。

这种阀门不会改变流体的流动方向，安装过程中也不用区分方向，并且在开启时流体不会对阀门产生过大的冲击力，但是其结构比较复杂，所以阀门尺寸较大，并且在后期使用中闭合面磨损问题严重，维护难度大。

（2）蝶阀。

这种阀门分为电动和手动两种形式，密封性能好，体积小，操作便捷。

（3）止回阀。

止回阀是利用阀门前后压力差来实现自动闭合，从而达到使流体流动方向单一的目的。

（4）排气阀。

排气阀主要是实现流体管道中的气体，使管道输水顺利进行。

（5）安全阀。

安全阀是为了保护整个管道系统，一旦管道压力超过限定值，其自动开启泄压，保证管道体系安全。

1.2水泵生活水泵房设置与其他非上盖工程并无较大差别，只是部分上盖项目地铁运营库已建，已无法于上盖地库底板设置集水坑，生活水泵房需相对于地库地面适当垫高，预留设置集水坑的高度。

2消防给排水系统2.1水源消防排水系统要设置专门的消防水泵房，保证两路供水，保证消防泵水泵房与供水管路能够形成完整的供水环，实现消防供水的高效性与持续性。

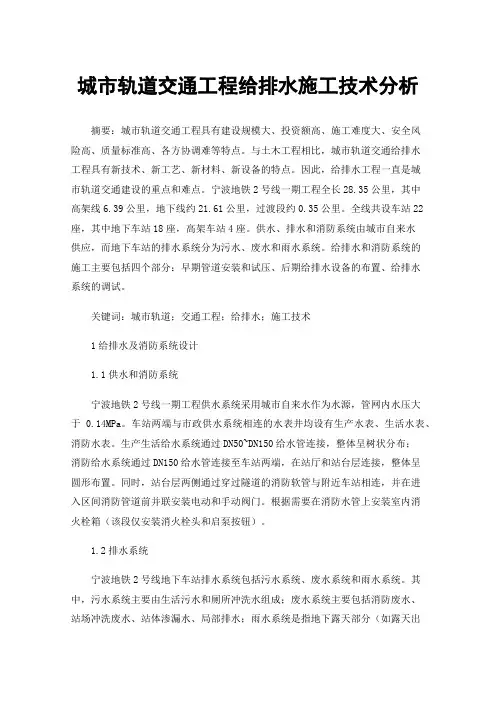

城市轨道交通工程给排水施工技术分析摘要：城市轨道交通工程具有建设规模大、投资额高、施工难度大、安全风险高、质量标准高、各方协调难等特点。

与土木工程相比，城市轨道交通给排水工程具有新技术、新工艺、新材料、新设备的特点。

因此，给排水工程一直是城市轨道交通建设的重点和难点。

宁波地铁2号线一期工程全长28.35公里，其中高架线6.39公里，地下线约21.61公里，过渡段约0.35公里。

全线共设车站22座，其中地下车站18座，高架车站4座。

供水、排水和消防系统由城市自来水供应，而地下车站的排水系统分为污水、废水和雨水系统。

给排水和消防系统的施工主要包括四个部分：早期管道安装和试压、后期给排水设备的布置、给排水系统的调试。

关键词：城市轨道；交通工程；给排水；施工技术1给排水及消防系统设计1.1供水和消防系统宁波地铁2号线一期工程供水系统采用城市自来水作为水源，管网内水压大于0.14MPa。

车站两端与市政供水系统相连的水表井均设有生产水表、生活水表、消防水表。

生产生活给水系统通过DN50~DN150给水管连接，整体呈树状分布；消防给水系统通过DN150给水管连接至车站两端，在站厅和站台层连接，整体呈圆形布置。

同时，站台层两侧通过穿过隧道的消防软管与附近车站相连，并在进入区间消防管道前并联安装电动和手动阀门。

根据需要在消防水管上安装室内消火栓箱（该段仅安装消火栓头和启泵按钮）。

1.2排水系统宁波地铁2号线地下车站排水系统包括污水系统、废水系统和雨水系统。

其中，污水系统主要由生活污水和厕所冲洗水组成；废水系统主要包括消防废水、站场冲洗废水、站体渗漏水、局部排水；雨水系统是指地下露天部分（如露天出入口、露天风井等）的雨水。

本工程污水系统和废水系统汇集至站内污水泵房、废水泵房和集水池，由排水泵输送至地面，然后通过压力井进入市政污水管道进行化粪池处理；雨水收集在附近的集水坑中，由排水泵提升至地面，通过压力井排入市政雨水管道（消能）。

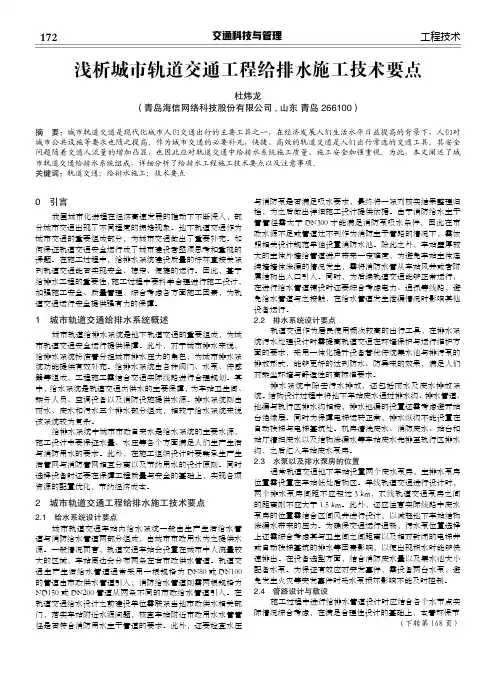

0　引言我国城市化进程在经济高速发展的推动下不断深入，部分城市交通出现了不同程度的拥堵现象。

地下轨道交通作为城市交通的重要组成部分，为城市交通做出了重要补充。

如何保证轨道交通安全运行成了城市建设者亟须思考和重视的课题。

在施工过程中，给排水系统建设质量的好坏直接关系到轨道交通能否实现安全、稳定、便捷的运行。

因此，基于给排水工程的重要性，施工过程中要科学合理进行施工设计，加强施工安全、质量管理，综合考虑各方面施工因素，为轨道交通运行安全提供强有力的保障。

1　城市轨道交通给排水系统概述城市轨道给排水系统是地下轨道交通的重要组成，为城市轨道交通安全运行提供保障。

此外，对于城市排水来说，给排水系统扮演着分担城市排水压力的角色，为城市排水系统功能提供有效补充。

给排水系统由各种阀门、水泵、传感器等组成，工程施工需结合交通实际线路进行合理规划。

其中，给水系统是轨道交通内供水的主要保障，为车站卫生间、乘务人员、空调设备以及消防设施提供水源。

排水系统则由雨水、废水和污水三个排水部分组成，相较于给水系统来说该系统较为复杂。

给排水系统中城市市政自来水是给水系统的主要水源，施工设计中要保证水量、水压等各个方面满足人们生产生活与消防用水的要求。

此外，在施工组织设计时要秉承生产生活管网与消防管网相互分离以及节约用水的设计原则。

同时选择设备时还要在保障工程质量与安全的基础上，实现各项资源的配置优化，节约经济成本。

2　城市轨道交通工程给排水施工技术要点2.1　给水系统设计要点城市轨道交通车站内给水系统一般由生产生活给水管道与消防给水管道两部分组成，由城市市政用水为之提供水源。

一般情况而言，轨道交通车站会设置在城市中人流量较大的区域，车站周边会分布两条左右市政供水管道。

轨道交通生产生活给水管道通常采用一根规格为DN80或DN100的管道由市政供水管道引入；消防给水管道则需两根规格为ND150或DN200管道从两条不同的市政给水管道引入。

引言概述：地铁车站给排水系统是地铁建设中的重要组成部分，扮演着保障车站运行和乘客安全的关键角色。

本文将对地铁车站给排水系统进行深入探讨，从五个大点展开详细阐述，包括给排水系统的设计原则、主要设备与管线布置、排水重点和难点、维护和管理以及未来发展趋势。

正文内容：一、给排水系统的设计原则1.1 合理布局：地铁车站给排水系统的布局应考虑车站结构、地形地势等因素，合理规划管线的走向和连接方式。

1.2 安全可靠：给排水系统设计应符合相关标准和规范，确保系统的安全可靠性，避免发生漏水、渗水等问题。

1.3 高效节能：给排水系统的设计应注重节能减排，采用高效设备和技术，降低能耗，提高系统运行效率。

二、主要设备与管线布置2.1 排水泵站：地铁车站排水泵站是整个给排水系统的核心设备，其选型和布置直接影响着系统的运行效果。

2.2 排水管线：地铁车站排水管线的布置要合理，尽量避免高水位、上浮和阻塞等问题，确保排水畅通。

2.3 排水井：地铁车站排水井的设置应考虑到不同车站的水位变化情况，合理设置并保持井内的清洁与畅通。

三、排水重点和难点3.1 高峰期排水：地铁车站在高峰期客流集中时，要能快速有效地排水，以保证站台和过道的畅通，避免水患事故。

3.2 雨水排水：地铁车站附近的雨水排水是一个重要问题，需要建立完善的雨水排水系统，以应对暴雨等极端天气情况。

3.3 废水处理与回收：地铁车站的废水应进行合理处理和回收利用，将废水转化为可再利用的资源。

四、维护和管理4.1 定期巡检：地铁车站给排水系统需要进行定期的巡视和检修，及时发现和解决问题，保证系统的正常运行。

4.2 应急维修：地铁车站给排水系统应建立应急维修机制，当发生突发故障时能够迅速响应和处理。

4.3 数据监测与追踪：地铁车站给排水系统的运行数据应进行实时监测与追踪，通过数据分析预测和预防问题的发生。

五、未来发展趋势5.1 智能化：未来地铁车站给排水系统将趋向智能化，通过引入先进的监测技术和自动控制系统，提高系统运行效率和安全性。
