油田井下小修作业拆装井口工艺流程及防喷器操作规程4.2.10.1主要风险提示（1）井喷及井喷失控：主要指拆井口时发生井喷或井喷失控事故；（2）火灾：主要指井喷着火及油气遇火源发生的火灾事故；（3）爆炸：主要指油、气达到爆炸极限后，遇火源引起的爆炸事故；（4）物体打击：主要指带压拆卸井口、工艺流程等引起的伤害，以及挤伤、碰伤、砸伤和井架附属物脱落后引起的物体打击伤害；（5）灼烫：主要指井内高温液体、气体溢出后引起的烫伤伤害。
（6）中毒：主要指施工井及邻井硫化氢、一氧化碳等引起的中毒伤害。
4.2.10.2作业前准备（1）井架、通井机或修井机达到提升条件；（2）井口一套、防喷器一套；（3）8英磅大锤1把、套筒扳手一套、29毫米×32毫米梅花扳手1把、450毫米活动扳手1把、水平仪一个、直径15.5毫米钢丝绳一根、棕绳10米、加力杠2根、气割一套，以及钢丝刷、密封脂、密封带、棉纱、黄油等；4.2.10.3拆装工艺流程作业程序（1）拆工艺流程①与采油队联系，倒流程，放净流程内压力；②拆卸工艺流程连接螺栓；③将拆除的工艺流程连同配件放置在不影响安全的地方。
（2）装工艺流程①检查工艺流程是否完好、畅通；②连接工艺流程连接部位螺栓。
③将连接好的工艺流程移交采油队。
4.2.10.4拆装井口（采油树）作业程序（1）拆井口（采油树）①打开油管闸门和套管闸门，放净井内压力；②绑好井口（采油树）牵引绳；③拆卸井口螺栓；④将拆卸下来的采油树放置在指定位置。
（2）装井口（采油树）①用棉纱把大四通上平面钢圈槽钢擦干净，涂好黄油。
把钢圈也擦干净，放在钢圈槽内。
②绑好井口（采油树）牵引绳，用通井机或修井机将采油树吊至合适的高度，用棉纱把采油树法兰钢圈槽擦干净，涂好黄油，扶正并下放采油树至大四通上法兰平面上，转动采油树使钢圈入槽，对正螺孔，采油树阀门宜与大四通阀门朝向同一方向，解掉牵引绳。
③上齐、上紧所有螺栓。
4.2.10.5拆装井口大四通作业程序（1）拆井口大四通①拆掉大四通连接螺栓；②绑好大四通牵引绳，用通井机或修井机将大四通吊至指定位置，解掉牵引绳及绳套。
国标井口装置和采油树设备
国标井口装置和采油树设备是石油开采中不可或缺的重要工具。
它们的功能是协助钻井作业和实现石油的开采。
国标井口装置是连接井口和钻井设备的重要组成部分。
它通常由套管头、井口头和防喷器组成。
套管头是将钻杆和套管相连的关键部件，它能够承受钻井液的压力，并使其顺利进入井内。
井口头则起到密封井口的作用，防止钻井液和石油从井口泄漏出来。
防喷器则能够减少井口喷射出来的油气，保护工作人员的安全。
采油树设备位于井口上方，它是实现石油开采的关键设备。
采油树设备通常由主阀、控制系统和出口管道组成。
主阀是控制油气流动的关键部件，通过开关主阀来控制石油的开采和停止。
控制系统则是将采油树设备与操作台连接起来，使操作人员能够方便地控制采油树的运行。
出口管道将开采出的石油输送到地面。
国标井口装置和采油树设备的使用可以有效地保护石油井口的安全，并实现石油的高效开采。
它们的设计和制造需要严格遵循国家标准，以确保其质量和可靠性。
同时，操作人员需要经过专业培训，熟悉井口装置和采油树设备的使用方法，以确保操作的安全和顺利进行。
在石油开采过程中，国标井口装置和采油树设备发挥着重要作用。
它们不仅保护了石油井口的安全，还实现了石油的高效开采。
通过不断改进和创新，国标井口装置和采油树设备将在石油开采领域发
挥更大的作用，为人类的能源需求做出更大的贡献。
油井施工工艺流程及方法介绍本文档旨在介绍油井施工的工艺流程和方法。
通过了解油井施工的步骤和技术，可以更好地理解该行业的操作和要求。
工艺流程1. 地质勘探：在选择施工油井的位置之前，需要进行地质勘探。
这个过程包括地质调查和勘探，以确定油井位置和地质情况。
2. 钻井准备：在开始钻井之前，需要进行一系列的准备工作。
这包括选择井口设备、准备钻井液和钻井材料，制定安全措施等。
3. 钻井过程：钻井是油井施工的关键步骤。
这个过程中，钻井设备将钻头下降到预定位置，逐渐向下钻取地下岩石，直到达到油藏层。
4. 油井完井：钻井完成后，需要进行油井完井工作。
这包括安装油井套管、完善井口设施、封堵井眼等工作，以确保油井能够正常运行。
5. 试产和调试：完成油井完井后，需要进行试产和调试。
这个过程中，可以通过泵送水或其他液体来测试油井的产能和稳定性，检查设备运行情况。
6. 正式生产：在试产成功后，油井将正式投入生产。
根据需要，可以进行油井增产、防堵井和油井管理等进一步的工作。
方法- 合理利用技术：在油井施工过程中，使用先进的钻井技术、钻头和井下设备，以提高工作效率和操作精度。
- 强化质量管理：在每个工艺步骤中，严格控制质量，确保油井施工的稳定和安全。
- 安全防护措施：在施工过程中，必须始终遵守安全规范，使用必要的防护措施，确保工作人员和设备的安全。
- 核心设备维护：定期对油井的核心设备进行维护和检修，确保设备的正常运行和寿命。
- 数据分析和优化：根据油井运营的实际数据，进行数据分析，并适时进行优化调整，提高油井的产能和效益。
结论通过本文档的介绍，我们可以了解到油井施工的工艺流程和方法。
这些步骤和技术是油井施工过程中的核心要素，对于油井的稳定运行和高效产能具有重要意义。
为了取得良好的施工效果，我们应当合理利用技术，强化质量管理，注重安全防护，定期维护设备，并通过数据分析和优化持续改进油井的运行情况。
井口装置与采油树设备规范对于石油行业，井口装置和采油树设备是非常重要的设备。
它们的质量和运行状态将直接影响石油生产的效率和安全性。
因此，严格遵守井口装置和采油树设备规范是至关重要的。
首先，让我们来了解一下井口装置和采油树设备的定义。
井口装置是指将钻井设备和临时管柱与永久水平钻孔套管之间连接的设备。
而采油树设备是指用于油井采油的设备，包括井口附近的控制和调节设备以及连接各类油井坑道的管道。
井口装置和采油树设备规范是一系列指导石油行业如何设计、制造、使用和维护这些设备的标准。
这些规范主要由国际石油工业联合会（API）和美国石油物资研究所（MSS）等组织制定。
这些规范中包含了许多内容，其中最重要的是关于设备质量和安全性的规定。
例如，针对井口装置的规范中，规定了必须有足够的强度和刚度，以便确保它们能够承受各种负荷和应变。
而采油树设备规范中涉及的内容则更加复杂，包括防火、防爆、防腐、防蚀等多个方面。
此外，规范还包含了有关设备制造和检验的详细要求。
针对井口装置，规范要求生产商必须具有足够的技术能力和生产条件，以保证出厂设备的质量和性能。
而对采油树设备，规范还要求设备必须在出厂前接受测试和认证，以确保它们符合国家和行业标准要求。
此外，规范也包括了对设备使用和维护的指导。
例如，规范要求用户必须按照规定的程序和要求进行设备的组装、安装和使用，保证其在任何工作状态下都能正常工作。
同时，规范还要求用户在设备使用过程中注意安全和保养，及时处理设备故障。
总之，井口装置和采油树设备规范的制定和执行对于保证石油行业生产的安全和高效至关重要。
在井口装置和采油树设备采购、设计、使用和维护过程中，必须严格按照规范执行，以确保设备的质量和安全性。
此外，为了更好地满足实际需要，在制定和执行规范时，还应紧密结合实际需求，并通过不断创新、完善和迭代，不断提高规范的质量和适用性。
井口、防喷器装置等安装操作规程1主题内容与适用范围本规程规定了油气水井井口底法兰、四通、采油树、压裂（酸化）井口、封井器、自封封井器、气动卡瓦、防喷闸门安装、倒换的内容与要求。
本规程适用于油气田井口安装作业；其它抽汲、连续油管、试井、清蜡作业井口配件安装执行各相关操作规程。
2引用标准SY/T5587.9-93油水井常规修井作业换井口装置作业规程3程序内容3.1施工准备井口安装前，资料录取标准录取相关资料；检查各配件的完好性，准备合格标准的引绳、钢丝绳套、保险吊卡、18"扳手、井口螺丝专用套筒、24"管钳、加力杠等工具。
3.2施工程序3.2.1安装采油树井口：安装前必须对套管头（水平仪）找平，并检查套管头丝扣和采油树大四通底法兰及固定螺丝。
3.2.1.1安装底法兰短节时必须先将套管头擦拭干净涂抹均匀润滑脂，对角抬底法兰平稳对扣，人力带紧底法兰丝扣后，用加力杠按要求扭矩上紧底法兰丝扣。
3.2.1.2安装井口四通：使用引绳牵引，用标准吊具吊至底法兰上部10cm高度以上后，对角扶在两翼闸门处对准螺丝孔，下放四通座到底法兰平面，确认钢圈完全进入钢圈槽，测量四通水平，若不水平则配置异型钢圈，保持井口垂直，垂直度误差为±2º，与井筒同心度误差不大于2mm。
3.2.1.3对角上紧螺栓，螺栓受力应均匀，螺栓安装齐全，上部螺栓平度高出螺母平面不多于3mm。
3.2.1.4测算油补距。
油补距=联入-套管升高短节高度-底法兰厚度-四通高度；油补距=套补距-四通高度。
3.2.2换装压裂（酸化）井口：3.2.2.1自上而下分体拆除原井口装置，使用井口螺栓专用套筒拆卸固定螺栓，起吊拆卸配件离开下部法兰10cm为宜；吊卸井口装置时，必须使用引绳牵引，拉离井口侧面3m远处摆放整齐。
3.2.2.2使用加力杠拆卸或紧固底法兰丝扣时，推加力杠人员应站在加力杠不受力一侧，不允许人员站在加力杠两边上卸扣，防止加力杠滑脱弹伤人。
井口装置操作规程1. 引言井口装置操作是石油勘探和生产过程中非常重要的一项工作。
正确操作井口装置可以确保井口安全，并提高工作效率。
为了规范井口装置的操作，减少事故的发生，制定本操作规程。
2. 目的本规程的目的是指导井口装置操作人员正确使用井口装置，保障井口安全，提高工作效率。
3. 适用范围本规程适用于所有涉及井口装置操作的人员。
4. 安全要求•井口装置操作人员必须熟悉井口装置的结构、性能和操作原理。
•井口装置操作人员必须按照操作规程进行操作，严禁违章操作。
•井口装置操作人员必须严格遵守相关的安全操作规定和操作程序。
•井口装置操作人员必须经过专业培训和考核合格后，方可上岗操作。
5. 操作流程5.1 准备工作•检查井口装置是否完好无损，各部位是否灵活可动，密封性是否良好。
•检查井口装置的控制系统，确保其正常工作。
•确保操作人员身体状况良好，不得操作时疲劳、醉酒或服用影响操作的药物。
5.2 操作步骤1.穿戴个人防护装备，包括安全帽、防滑鞋、防护眼镜等。
2.根据井口装置的类型和任务需求，选择适当的操作工具。
3.在操作前，与井口装置工作人员确认操作计划和安全注意事项。
4.根据具体任务，操作人员按照操作程序进行操作，包括调整井口装置的高度、角度和方向，并确保其稳定性。
5.通过控制系统，掌握井口装置的运行状态，并根据需要进行相应的调整。
6.在操作过程中，严禁触碰井口装置的运动部件或其他危险区域，严禁站在井口装置下方。
7.操作完成后，将井口装置复位到初始位置，并进行检查。
确保井口装置处于安全状态。
8.清理操作现场，归位工具和设备。
5.3 操作注意事项•在操作井口装置时，应密切注意周围的环境和人员，确保无人进入危险区域。
•操作过程中，如发现异常情况，应立即停止操作，并报告相关人员。
•操作人员应保持良好的沟通和协作，互相配合，确保操作的顺利进行。
•严禁擅自改变操作程序或私自调整井口装置的参数。
•操作人员应定期参加安全培训，了解并掌握最新的操作规程和安全知识。
采油树采油树Christmas Tree采油树是自喷井和机采井等用来开采石油的井口装置。
它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。
有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。
（2）密封油管、套管间的环形空间。
（3）控制和调节油井的生产。
（4）保证各项井下作业。
（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。
又称圣诞树。
在油(气)井完井后进行测试油气时，或自喷井和机采井等采油时的一种井口控制装置。
它由油管挂及许多闸门和三通或四通组成，直接装在套管头上。
只有一侧有出油管的采油树，称单翼采油树；两侧都有出油管的，称双翼采油树。
采油树装有油嘴(阻流嘴)，通过更换不同内径的油嘴来控制油气的产量。
[1]图：采油树及油管头采油树是自喷井的井口装置。
它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。
有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。
（2）密封油管、套管间的环形空间。
（3）控制和调节油井的生产。
（4）保证各项井下作业。
（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。
采油树到流程的步骤和注意事项有很多种不知道你是问的洗井还是下倒要是洗井的话就是首先要连接地面管线进行试压试压合格后要是正洗井的话先打开套管闸门其次打开总闸门最后打开有关闸门，关闭的时候顺序正好相反，先关油管闸门就是生产闸门然后关闭总闸门在关闭套管闸门，反洗井一样先打开出口最后打开进口，注意这门打开后回旋手轮三分之一全。
采油树阀门卡箍型号中dn65与dn50相同吗不一样DN65卡箍用在DN65的管路上DN50卡箍用在DN50的管路上DN65表示管路公称直径65mmDN50表示管路公称直径50mm阀门型号Q41Y-150Lb DN50 CF8/HF 什么意思？Q41Y=球阀型号150lb=阀门压力等级DN50=阀门公称直径CF8=阀体材料HF=硬密封面阀门型号DN50是什么意思？阀体上有箭头方向的上方写着25，25是表示什么意思？如果是15的又是什么意思？DN50是阀门的公称直径，阀体上的箭头方向为液体在阀门内的流动方向，箭头的上方写着25指的是阀门的工作压力为25MPa，如果是15则表示阀门的工作压力为15MPa。
【井口装置及采油树】井口装置及采油树设备是油气开采的重要设备，由套管头、油管头、采油（气）树三部分组成，用来连接套管柱、油管柱，并密封各层套管之间及与油管之间的环形空间，并可控制生产井口的压力和调节油（气）井口流量，也可用于酸化压裂、注水、测试等特殊作业。
产品技术规范设计符合API SPEC6A规范的要求额定工作压力：2000-20000PSI额定温度级别：K、L、P、R、S、T、U、V产品材料级别：AA、BB、CC、DD、EE、FF产品规范级别：PSL1-PSL4性能要求级别：PR1、PR2适用介质：石油、天然气、泥浆等【井口装置及采油树】-->【套管头】套管头、套管四通的套管悬挂器坐孔直座结构，坐挂台肩45度锥面，具有较好的承重能力。
·根据需要可将套管头设计成整体式结构或分体式结构·套管头与表层管的连接方式可为：焊接式、螺纹式、卡瓦式·配用套管悬挂器结构型式：卡瓦式、螺纹式（芯轴式）·侧出口的连接方苣有：螺纹式、栽丝法兰式、法兰式·套管头、套管四通的底部设有套管二次密封机构和密封测试口底部卡瓦式联接底部螺纹式联接底部焊接联接【井口装置及采油树】-->【油管头】油管头的油管悬挂器挂孔为直座式结构。
坐挂台肩为45度锥面，具有较好的承截能力。
·侧出口为栽丝法兰式，并设有VR螺纹，以便于换阀作业·底部法兰设有生产套管的二次密封机构和密封测试口·油管头及油管头异径接头可进行电缆直接穿越或电缆穿越器整体穿越，并可设控制管线接口·油管头可根据需要设置背压螺纹带电缆穿越和控制管线的普通型油管头油管头【井口装置及采油树】-->【采油树】采油树是油（气）井生产作业中控制井口压力和调节油（气）井流量的重要装置·可根据需要设计成普通型或整体式结构·可配备气（液）动安全阀·可为单翼式或双翼结构型式·根据需要，配用节流阀可选固定式或可调式两种结构整体式采油树分体式采油树【井口装置及采油树】-->【注水井口】主要技术规范·额定工作压力：2000-5000PSI·公称通径：2 9/16"·额定温度级别：L.U(-46度～+121度)·产品材料级别：AA～EE·总体连接方式：法兰、卡箍·配用阀门类型：平板闸阀、楔式闸阀【井口装置及采油树】-->【热采井口】该井口装置是稠油开采的必备专用装置，适用于蒸汽吞吐，蒸汽驱作、热水循环开采烷基和环烷混合基原油的作业，也适用于一般采油作业。

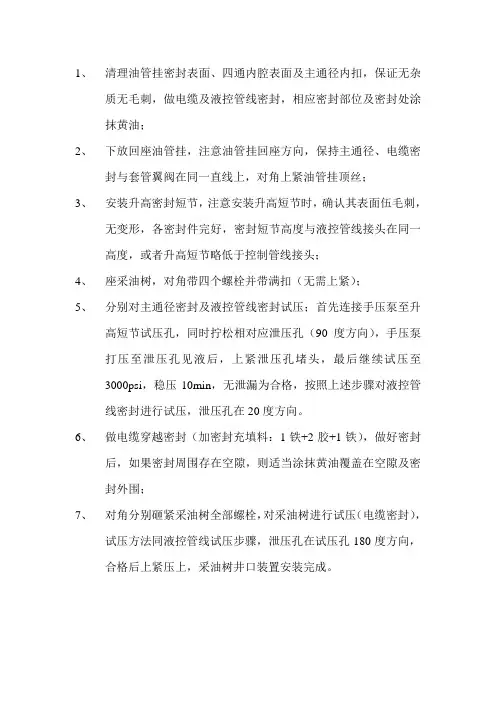

1、清理油管挂密封表面、四通内腔表面及主通径内扣，保证无杂
质无毛刺，做电缆及液控管线密封，相应密封部位及密封处涂
抹黄油；
2、下放回座油管挂，注意油管挂回座方向，保持主通径、电缆密
封与套管翼阀在同一直线上，对角上紧油管挂顶丝；
3、安装升高密封短节，注意安装升高短节时，确认其表面伍毛刺，
无变形，各密封件完好，密封短节高度与液控管线接头在同一
高度，或者升高短节略低于控制管线接头；
4、座采油树，对角带四个螺栓并带满扣（无需上紧）；
5、分别对主通径密封及液控管线密封试压；首先连接手压泵至升
高短节试压孔，同时拧松相对应泄压孔（90度方向），手压泵
打压至泄压孔见液后，上紧泄压孔堵头，最后继续试压至
3000psi，稳压10min，无泄漏为合格，按照上述步骤对液控管
线密封进行试压，泄压孔在20度方向。
6、做电缆穿越密封（加密封充填料：1铁+2胶+1铁），做好密封
后，如果密封周围存在空隙，则适当涂抹黄油覆盖在空隙及密
封外围；
7、对角分别砸紧采油树全部螺栓，对采油树进行试压（电缆密封），
试压方法同液控管线试压步骤，泄压孔在试压孔180度方向，
合格后上紧压上，采油树井口装置安装完成。
采油树及井口装置上井步骤
一、试压前准备。
①：准备试压盲板、配套螺栓、钢圈、试压接头、打压泵。
②：采油树与油管头四通连接。
③：试压盲板与油管头四通连接。
④：试压接头与试压盲板的打压孔连接，将试压管线的一端连接在打压泵上，另一端连接
在试压接头上。
⑤：将气管线、水管线与打压泵连接。
二、试压前的检查。
①：准备试压材料和设备时，应检查准备的材料和设备是否损坏。
②：检查压力表是否损坏，指针是否归零，以及压力表的量程是否合适。
③：检查法兰连接处缝隙大小是否一致，螺栓是否上紧，钢圈是否入槽。
④：检查各路管线是否连接稳妥，试压通道阀门开关是否正确。
⑤：检查各路管线是否有破裂、泄露。
⑥：检查泄压孔是否关闭，水源、气源是否打开。
⑦：准备试压之前应再次仔细检查采油树及油管头四通的各个位置，确认无误后，方可试
压。
三、试压步骤。
备注：**为设备的压力等级。
四、试压安全注意事项。
①：试压操作人员必须按照试压操作规程操作。
②：试压前应在周围牵上警示带，示意此范围为高压危险范围。
③：试压中人不能正对打压口、堵头、泄压口等危险位置站立。
④：试压中人不能越过警示带进入高压危险范围内。
⑤：稳压时需要留有专人在旁看守。
⑥：泄压时应注意泄压口有无行人，确认无误后，方可泄压。
五、设备保养。
①：试压完成后，应用干净的柴油将设备表面擦拭干净。
②：将试压盲板卸下后，应用干净的柴油将钢圈槽擦拭干净，并抹上黄油。
③：试压结束后，需对各个阀门注脂。
（密封脂应选用7603采油树密封脂）
六、上井工具及设备准备。
①：采油树及油管头四通。
②：脖颈法兰及配套螺栓。
③：转换法兰及配套螺栓。
④：油管挂及油管送入短接。
⑤：防磨套及取出工具。
⑥：注脂枪及密封脂。
⑦：手压泵；压力表；考克。
⑧：金属密封件；钢圈。
⑨：工具箱及配合接头。
七、吊车装车注意事项。
①：吊装前必须做好安全准备，专人负责安全。
②：吊装前应结合装车现场认真的考虑设备的放置空间。
③：吊装时，起重臂下严禁站人、指挥、作业。
④：吊装现场栏出危险区，设置明显标示。
⑤：吊装前一定要有《安全吊装许可证》。
⑥：吊装设备时一定要轻拿轻放，避免设备产生较大的碰撞。
⑦：吊装大型设备时，应在设备上设置牵引绳。
⑧：压力表、金属密封件、钢圈易损坏，应在周围垫上缓冲物。
⑨：采油树及油管头四通应在周围垫上木块，将其位置固定。
八、上井设备及材料交接。
①：准备好设备及材料清单，基地备注一份，上井携带一份，并交与设备运输货车司机签
字确认。
②：人员、设备及材料抵达井场后，确认设备及材料在运输过程中无遗失、无损坏，交与
井队保管，并找到井队相关负责人员签字确认。
九、现场安装采油树及井口装置流程。
①：换装油管头四通
从井口装置上拆下封井器→将脖颈法兰上在套管头四通上→将油管头四通上在脖颈法兰上→将转换法兰上在油管头四通上→再将封井器上在油管四通上
②：换装采油树
在井架上从封井器上端的位置将联作短接及油管挂下到井底→将封井器以及转换法兰从井口拆下→在油管头四通的位置装上采油树
十、安装注意事项。
①：上钢圈、金属密封件、O环等一定要正确放置。
②：下油管挂的时候一定要将金属密封面打扫干净，并再次仔细检查有无损坏。
③：当油管挂下到井口装置里面时，不能向上提，避免损坏油管的金属密封。
④：油管挂下到位后，顶顶丝时，要先松并帽，再紧顶丝，再紧上并帽。
十一、现场试压步骤。
①：安装完毕后，首先对脖颈法兰内两道BT密封圈注脂至50MPa
②：首先对脖颈法兰内两道BT密封圈之间的密封试压，打压至50MPa，稳压30分钟无
渗漏，方可泄压。
③：然后对脖颈法兰和套管头四通密封处试压，打压至**MPa，稳压30分钟无渗漏，方
可泄压。
（**为套管头四通的压力等级）
④：最后对采油树和油管头四通密封处、以及油管头四通内油管挂密封试压，打压至
xxMPa，稳压30分钟无渗漏，方可泄压。
（xx为采油树的压力等级）
十二、等待开井。
当所有步骤都完成后，再一次对采油树及油管头四通进行检查，确认无误后，等待开井。
十三、设备回场。
①：设备装车前，对照已准备好的设备及材料清单，对照清单对设备及材料进行清点，查
看设备有无遗失和损坏，清点上井材料已消耗多少，有无遗失，剩余多少。
②：将一切清点好后，找到井队相关人员签字确认。
③：将准备好的设备及材料清单，交与运输货车司机签字确认，并且一并带回基地。
④：如有需留给测试队的材料及设备，将设备及材料清点好后找到测试队带队队长签字确
认。
