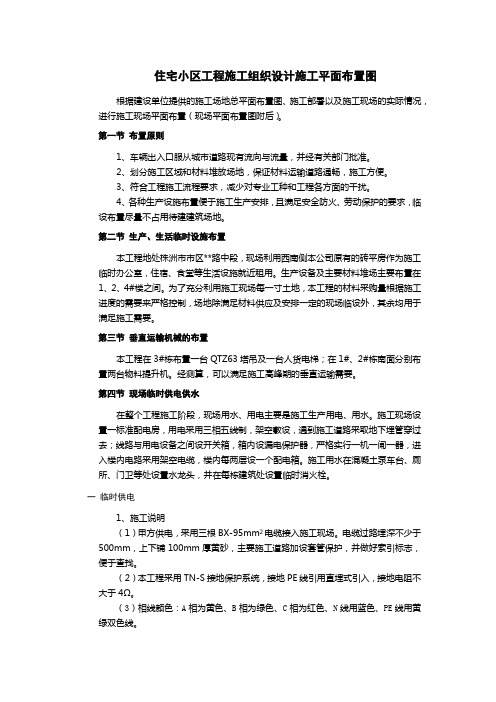

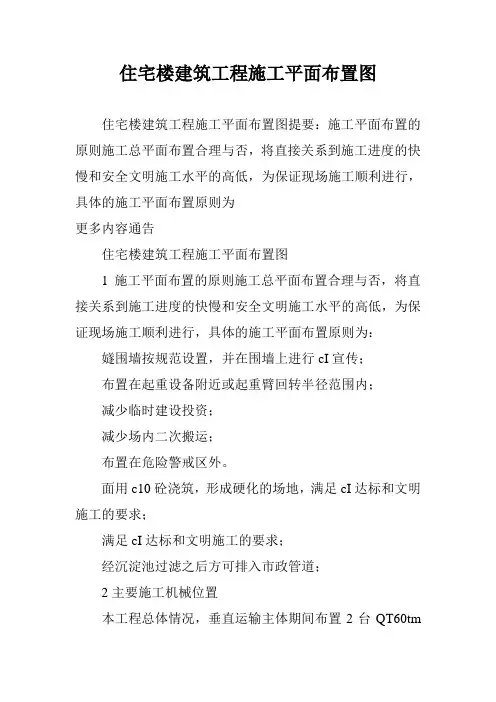

住宅小区工程施工组织设计施工平面布置图根据建设单位提供的施工场地总平面布置图、施工部署以及施工现场的实际情况，进行施工现场平面布置（现场平面布置图附后）。

第一节布置原则1、车辆出入口服从城市道路现有流向与流量，并经有关部门批准。

2、划分施工区域和材料堆放场地，保证材料运输道路通畅，施工方便。

3、符合工程施工流程要求，减少对专业工种和工程各方面的干扰。

4、各种生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求，临设布置尽量不占用待建建筑场地。

第二节生产、生活临时设施布置本工程地处株洲市市区**路中段，现场利用西南侧本公司原有的砖平房作为施工临时办公室，住宿、食堂等生活设施就近租用。

生产设备及主要材料堆场主要布置在1、2、4#楼之间。

为了充分利用施工现场每一寸土地，本工程的材料采购量根据施工进度的需要来严格控制，场地除满足材料供应及安排一定的现场临设外，其余均用于满足施工需要。

第三节垂直运输机械的布置本工程在3#栋布置一台QTZ63塔吊及一台人货电梯；在1#、2#栋南面分别布置两台物料提升机。

经测算，可以满足施工高峰期的垂直运输需要。

第四节现场临时供电供水在整个工程施工阶段，现场用水、用电主要是施工生产用电、用水。

施工现场设置一标准配电房，用电采用三相五线制，架空敷设，遇到施工道路采取地下埋管穿过去；线路与用电设备之间设开关箱，箱内设漏电保护器，严格实行一机一闸一器，进入楼内电路采用架空电缆，楼内每两层设一个配电箱。

施工用水在混凝土泵车台、厕所、门卫等处设置水龙头，并在每栋建筑处设置临时消火栓。

一临时供电1、施工说明（1）甲方供电，采用三根BX-95mm2电缆接入施工现场。

电缆过路埋深不少于500mm，上下铺100mm厚黄砂，主要施工道路加设套管保护，并做好索引标志，便于查找。

（2）本工程采用TN-S接地保护系统，接地PE线引用直埋式引入，接地电阻不大于4Ω。

（3）相线颜色：A相为黄色、B相为绿色、C相为红色、N线用蓝色、PE线用黄绿双色线。

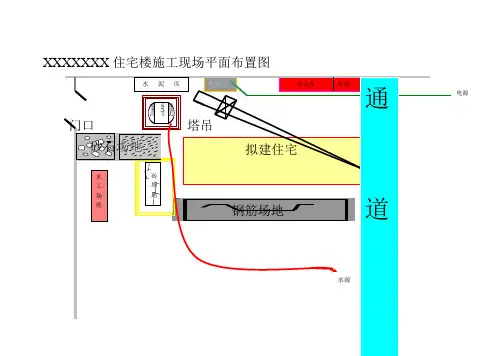

住宅楼及地下车库工程施工现场平面布置图一、现场平面布置图施工现场平面图是根据工程规模及施工现场条件，按照一定的设计原则，合理解决施工所需的各项工程设施、材料堆场同拟建工程和永久性建筑物之间的位置关系。

它是实现有计划、有组织和文明施工的先决条件，是施工方案在施工现场的平面体现，是单位工程施工组织设计的重要组成部分。

布置原则：1、为创建文明施工工地打好基础，严格执行上级有关文明施工的各类文件规定，在满足施工需要的条件下布置紧凑，且尽量减少施工用地。

2、做到现场四周围档稳固美观，施工道路硬化平坦，物资材料堆放整齐有序，加工棚、仓库及施工机具等位置应使场内运输距离最近，减少或避免二次搬运。

3、尽量减少临时设施数量，降低临时设施费用。

临时设施的布置应便利工人的生产和生活。

5、标牌醒目禁令明显，办公设施整洁干净，管理规范安全达标。

4、符合环保、安全和防火要求。

附图《亮丽家园1#、2#、10#、12#、13#住宅楼及地下车库工程施工现场平面布置图》。

二、生产、生活临建布置亮丽家园1#、2#、10#、12#、13#住宅楼及地下车库工程，独特的地理位置决定了本工地在临建布置要上档次，整体布局我们将依照省级文明工地标准进行布置。

根据现场实际情况和建设单位的要求我们拟定的总平面布置主要包括钢筋加工棚、木工棚、砂浆搅拌站、脚手架堆放区、材料区、主要材料仓库、标养室、开水房、休息室、厕所等。

在工地大门处设洗车台，避免车辆带泥土上路，造成污染。

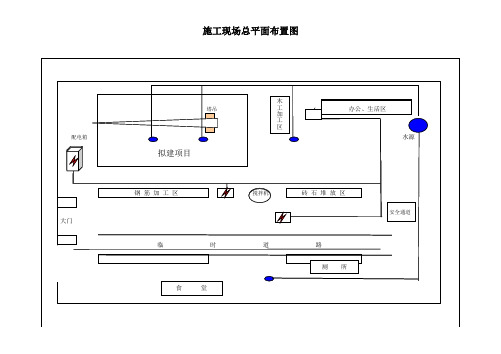

现场布置详见总平面布置图。

三、场地划分根据现场实际情况，经我方研究，施工现场均砌不低于1.8米围墙，粉刷刷白后绘制公益性宣传画和标语。

按照建设单位的要求和生产区与生活区、办公区分开的原则，生活、办公区主要设宿舍、食堂、餐厅、医务室、水厕、娱乐室、职工浴室等，办公室为双层轻型保温活动房，食堂、厕所为一层轻型保温活动房，库房，标养室、门卫房为砖砌体结构，顶盖设置彩钢屋面。

生产区整个施工现场实行全封闭式半军事化管理，详见总平面布置图。
