采集器安装操作说明一、采集器的外形尺寸采集器尺寸图外形尺寸长×宽×厚＝160mm×112mm×71mm二、安装准备一、物料准备序号名称数量规格型号说明备注1 采集器1台按合同要求2 机箱及附件1套按合同要求可选3 电源线2米RVVP 2*2.5mm2采集器取电采集器接电表4 485线1米KVVP 2*0.75mm25 工具1套电钻、扳手、内六角扳手、螺丝刀、试电笔、绝缘胶布、斜口钳、绝缘手套等1台测试485接线无误后视为安装结束6 捷宝A188掌机三、确定安装位置观察现场安装环境，测量空间尺寸，确定采集器的安装位置，确定是否需要加装设备箱。
由于居民户电表箱种类众多，采集器的安装环境比较复杂，主要分为需要加装设备箱后在设备箱内安装采集器和电表箱内直接安装采集器的两种安装方法。
加装设备箱的采集器安装如下图，这种表箱箱内空间较小，可在表箱旁边加装一个设备箱，并将采集器固定安装在设备箱内。
采集器设备箱可贴面安装在电表箱旁边的墙壁,采集器直接安装在电表箱内的如下图，主要适用于电表箱内空间较大，表箱内能较好的放置固定采集器的情况。
集中表箱箱内空间一般都比较大，可将采集器和电表一样挂装在电表箱内。
四、设备安装步骤（1）采集器安装固定将采集器固定安装在指定的位置。
●需加装采集器机箱的情况在机箱固定安装完毕后，再将采集器安装到机箱内。
●直接在表箱内安装的；在电表箱内选择易于操作的位置，对照采集器上挂钩中间位置用6mm 钻头钻一个孔，将采集器垂直悬挂在挂钩螺钉上，并用扎带扎紧。
确保采集器牢固地固定在表箱内。
（2）停电所有的接线安装工作都必须在停电的状态下进行，断开电表箱进线端空气开关，经验电已断开后方可工作。
（3）接线采集器共有两组线需要安装；在安装箱体以外的485线和供电线都要加装PVC管保护。
接线示意图如下图I型采集器接线示意图1 A相线端子（单相供电时可作为火线端子）7 预留2 B相线端子8 预留3 C相线端子9 抄表485A4 N零线端子10 抄表485B5 预留11 维护485A6 预留12 维护485B接线端子功能标识采集器通过抄表RS-485串口采集电表的数据。

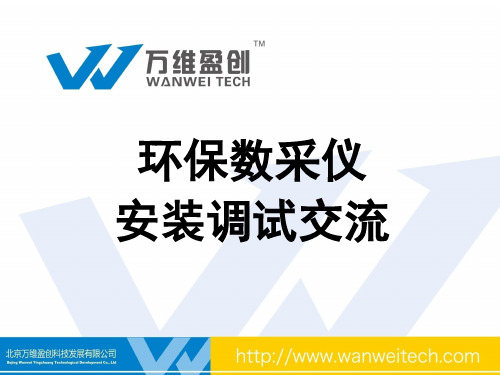

环保数采仪安装调试交流第一篇：前言第二篇：常见工具与文档第三篇：数采仪硬件结构介绍第四篇：HJ/T212通讯协议介绍第五篇：设备现场安装调试第六篇：环保专题交流系统提纲第一篇：前言第二篇：常见工具与文档第三篇：数采仪硬件结构介绍第四篇：HJ/T212通讯协议介绍第五篇：设备现场安装调试第六篇：环保专题交流系统提纲行业标准HJ/T212-2005污染源在线自动监控（监测）传输标准多种类型的数据输入接口功能，基本配置：8AI 、4DI 、2DO、液晶屏显示、8路RS232/485(可扩展)。
系统为模块化结构设计，可方便扩展标准I/O口或电量采集集单元。
真彩TFT液晶触摸显示屏。
64M SDRAM，256M Flash，可选外部存储：SD卡及USB存储设备。
系统自带实时时钟，掉电自动计时功能，支持远程校时。
支持本地或远程参数设置。
支持下端多种设备的状态的采集以确保数据有效性审核，支持对下端仪器的在线反控，如：及时采样、周期采样、校零校满等。
RTDB实时数据库，可以支持用户自行开发，支持实时历史数据、分钟历史数据、小时历史数据、日历史数据存储1年，真正做到海量存储，很好完成了数据的可追溯性。
支持GPRS/CDMA/ADSL/PSTN/WLAN/短波电台等多种通讯方式，支持VPN专网接入。
GPRS/CDMA支持多中心传送。
内置300多种串口协议，与国内外主流在线仪器厂商实现无缝连接采集、传输一体化的设计，根据环境在线监控要求数据完整的特点，增加了“断点续传”真正确保了现场数据不丢失的传输到局方，避免局方平台提出历史数据的麻烦。
同时具备无线和有线的输出方式。
基于WEB的设置方法，现场使用更便利。
支持本地和远程升级，给运营提供便利。
增加现场断电记录查询，方便局方管理。
采用LINUX系统安全可靠，网络功能强大。
支持现场打印，清晰保留现场数据，方便现场取证。
支持污染物超限现场报警，并控制现场采样仪超标留洋，方便执法人员现场取证可选配“企业级污染源监控平台”，完成现场数据的接收、存储、入库，并可对现场设备进行远程控制，方便形成各类数据表现形式如帮图、曲线及各类报表。

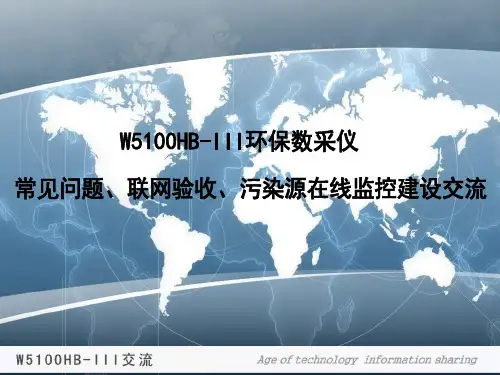

5100HB-III环保采集器安装调试常见问题目录系统概述 (3)一．在线分析仪器部分注意事项 (3)二．数据采集仪器（W5100HB-III）部分常见问题 (3)2.1．设备不停的重启 (3)2.2．网络连接不成功 (3)2.3．网口升级：遇到升级错误如何解决 (4)2.4．网口配置：网口1 ping不通如何配置 (4)2.5．屏出现的问题 (4)2.6．查看液晶屏中串口数据（污染物和数值不对应） (5)2.7．模拟量显示0 (5)2.8．模拟量不准 (5)2.9．串口通信错误 (6)2.10．MCU指示灯状态 (6)三．DTU指示灯状态及常见问题 (6)3.1．DTU指示灯解析： (6)3.2．DTU连接过程： (7)3.3．DTU不能登陆GPRS网络检查 (7)3.4．DTU已登陆网络，但信号灯一直在快速闪烁 (7)3.5．DTU不能进入设置状态 (7)四．W5100HB-III与平台测试及常见问题 (8)4.1．W5100HB-III与平台测试出现无法接收到数据，遇到此类问题： (8)4.2．模拟量数据上传后始终为零 (8)系统概述在线检测系统主要由在线分析仪器，采集仪器（采集+传输部分），监控中心平台构建而成。
在整个系统的构建过程中会出现一些常见的问题，根据对已构建系统的过程分析，总结各类常见问题如下。
一．在线分析仪器部分注意事项在线分析仪器主要功能是采集，运算，分析结果输出。
在构建整个系统时常见问题主要出现在结果输出，在线分析仪器信号输出类型有模拟信号，数字信号，开关量三种。
模拟信号：1.确定信号类型，电流信号（4～20mA/0～20mA），电压信号（0～5V）。
2.数采采集量程及单位（例如：4～20mA对应的是多少升或毫升）。
3.信号的输出接口（串口/端子，同时注意线序）。
数字信号：1.输出的协议（私有协议/ 国家标准协议的选择）。
2.输出接口方式（串口/端子，注意线序）。
开关量：1.开关量输入（DI），注意开关量的有源与无怨情况，有源注意开关量电路的电流量程。
网址：电话：020-6622 4998前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2015年11月，版本号：2.2。
网址：电话：020-6622 4998请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告●只有受过培训的专职人员才能进行设备安装调试和操作。
●接通电源之前请确认设备的电源电压是否与供电电压一致。
●电源需要有接地端。
●必须在设备断电的情况下进行接线。
●必须在设备断电的情况下插拔SIM卡。
●未经过培训的人员，不得打开设备外壳。
网址：电话：020-6622 4998第一章.概述 (6)1-1.产品的通信方式说明 (6)1-2.产品的数据采集原理 (6)1-3.产品特点 (7)第二章. 产品技术参数 (9)2-1.外形图 (9)2-2.技术参数 (9)2-3.使用条件 (10)第三章.安装与维护 (11)3-1.接线前的准备 (11)3-2.接线说明 (11)3-3.跳线说明 (13)3-4.安装注意事项 (13)3-5.设备的维护与保养 (13)3-6.设备的保修 (14)3-7.设备安装尺寸 (14)第四章．显示和键盘操作 (16)4-1．主菜单 (16)4-2．采集量显示 (16)4-3．显示符号说明 (17)网址：电话：020-6622 49984-4．LED指示灯说明 (18)4-5．键盘 (19)4-6．系统设置 (21)4-6-1．采集器参数设置 (22)4-6-2．网络参数设置 (23)4-6-3．服务器参数设置 (24)4-6-4．串口参数设置 (26)4-6-5．模拟量参数设置 (29)4-6-6．远程升级 (32)4-6-7．查询产品编码 (36)4-6-8．隐藏的功能和菜单 (37)4-7．历史记录查询 (38)4-7-1．输入查询起始时间 (39)4-7-2．查询记录 (39)4-7-3．查询小时数据 (40)4-7-4．查询日数据 (41)4-7-5．查询月数据 (42)4-7-6．小时总量曲线 (43)4-7-7．日总量曲线 (44)4-7-8．月总量曲线 (45)4-7-9．历史记录导出 (46)第五章．K37现场安装流程说明 (49)5-1．安装前准备 (49)网址：电话：020-6622 49985-2．系统设置 (49)5-3．前端仪表连接 (49)5-4．连网 (50)第六章．常见故障及处理方法 (51)6-1．无显示 (51)6-2．不能联网 (51)6-3．开机与关机方法 (51)6-4．模拟量采集数据不准确或者采集不到数据 (52)6-5．串口采集不到数据 (53)附件一：污染物编码表 (55)附件二：K37支持的智能仪表型号列表 (58)网址：电话：020-6622 4998第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。

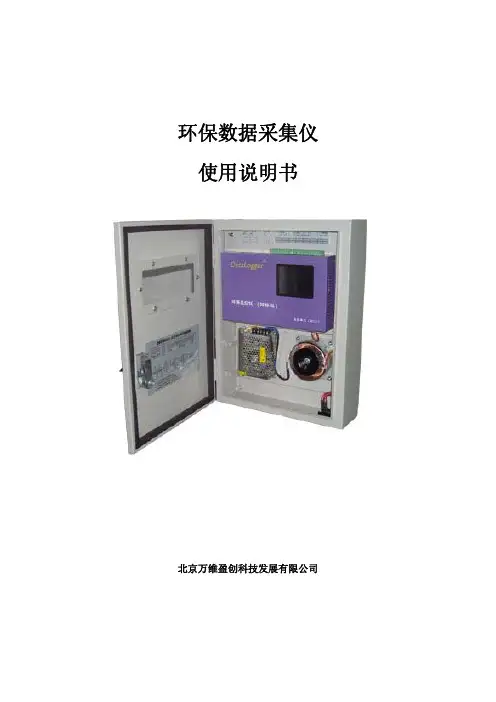

K环保数采仪使用说明书 The Standardization Office was revised on theafternoon of December 13, 2020前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2018 年3 月，版本号：2.6。
请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告● 只有受过培训的专职人员才能进行设备安装调试和操作。
● 接通电源之前请确认设备的电源电压是否与供电电压一致。
● 电源需要有接地端。
● 必须在设备断电的情况下进行接线。
● 必须在设备断电的情况下插拔SIM 卡。
● 未经过培训的人员，不得打开设备外壳。
第一章、概述 (5)1-1．产品的通信方式说明 (5)1-2．产品的数据采集原理 (5)1-3．产品特点 (6)第二章、产品技术参数 (8)2-1．外形图 (8)2-2．技术参数 (9)2-3．使用条件 (9)第三章、安装与维护 (10)3-1．接线前的准备 (10)3-2．接线说明 (11)3-3．跳线说明 (12)3-4．安装注意事项 (13)3-5．设备的维护与保养 (13)3-6．设备的保修 (13)3-7．设备安装尺寸： (14)第四章、显示和键盘操作 (15)4-1．主菜单 (15)4-2．采集量显示 (15)4-3．显示符号说明 (17)4-4．LED 指示灯说明 (17)4-5．键盘 (18)4-6．系统设置 (20)4-6-1．采集器参数设置： (21)4-6-2．网络参数设置： (22)4-6-3．服务器参数设置： (23)4-6-4．串口参数设置： (26)4-6-5．模拟量参数设置： (30)4-6-6．远程升级： (33)4-6-7．查询产品编码： (37)4-6-8．扩展参数： (38)4-6-9．隐藏的功能和菜单： (39)4-7．历史记录查询 (41)4-7-1．输入查询起始时间： (42)4-7-2．查询记录： (42)4-7-3．查询小时数据： (43)4-7-4．查询日数据： (44)4-7-5．查询月数据： (45)4-7-6．小时总量曲线： (45)4-7-7．日总量曲线： (47)4-7-8．月总量曲线： (48)4-7-9．历史记录导出： (49)第五章、K37 现场安装流程说明 (51)5-1、安装前准备 (51)5-2、系统设置 (51)5-3、前端仪表连接 (52)5-4、连网 (52)第六章、常见故障及处理方法 (54)6-1、无显示 (54)6-2、不能联网 (54)6-3、开机与关机方法 (54)6.4、模拟量采集数据不准确或者采集不到数据 (55)6.5、串口采集不到数据 (56)附录一污染物编码表 (58)一、噪声 (58)二、废气 (59)三、废水 (60)附录二K37 支持的智能仪表型号列表 (61)附录三数采仪作MODBUS 从站输出 (66)附录四自定义仪表型号3333、4444 的设置说明 (68)附件五产品的售后服务 (70)附件六产品保修卡 (71)附件七数采仪验收参考资料 (72)第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。
数采仪软件说明1、任务概述1.1目标：该软件软件主要针对的是在线环保监测设备，在线监测设备通过RS232/485或者4-20Ma 电流信号进行采集在线环保设备检测参数，采集数据进行按照实时数据，一分钟数据，十分钟数据，小时数据，日数据进行保存，并通过TCP/IP 协议传输到环保局服务器。
1.能够通过RS485/232或者4-20Ma 电流信号进行采集信号 * RS485/232传输MODBUS 协议，将其MODBUS 协议中参数解析出来。
* 4-20MA 电流信号，通过AD 转换模块将其采集出来将其转换为检测参数。
* 数采仪软件为主动采集在线设备检测参数。
2.能够存储一定数量监测数据，并且能够进行历史数据的查询。
* 监测数据保存类型分为实时数据，一分钟数据，十分钟数据，小时数据，日数据。
* 实时数据为6S 采集一次将其保存。
* 一分钟数据则要保存实时数据的一分钟内的平均值，最大值，最小值。
* 十分钟数据则要保存一分钟数据的十分钟内的平均值，最大值，最小值。
* 小时数据则要保存十分钟数据的一小时内的平均值，最大值，最小值。
* 日数据则要保存一日数据的小时内的平均值，最大值，最小值。
* 能过通过数采仪软件方便的查询任何时间段中的实时数据，一分钟数据，十分钟数据，小时数据，日数据。
3.能够将其采集监测参数按照环保国标212协议通过TCP/IP 协议传输到环保局服务器。
1.2开发运行环境： 本系统采用的C/S 模式，数采仪为客户端. 开发环境: Keil MDK,STM32单片机 、PROTEL软件：公司自研的 、MSCG 组态软件通讯接口：GPRS ，RS485/232 存储空间：4G 以上 1.3需求概述： 通过RS485/232或者4-20ma 采集在线设备监测参数，将其保存，能够进行其参数的查询的管理功能，在线设备监测参数能够通过GPRS TCP/IP 传输至环保局服务器。
2、功能2.1主框架在线环保设备 4-20MA 电流信号MODBUS 协议 数采仪 采集数据环保服务器国标H212协议保存数据，并进行检索查询2.2流程具体操作2.2.1数采仪与在线监测设备通讯 （1）数采仪通过RS485总线采集多台在线监测设备，通过MODBUS 协议将其采集参数采集到数采仪中进行其相应的操作。
环境保护监测站仪器设备操作规一、PHS-2C酸度计操作规程1测PH值功能开关置PH档，街上PH（复合）电极（或PH电极、参比电极），用去离子水（或二次蒸馏水，下同）清洗电极并用滤纸吸干，插入被测溶液中。
调节温度补偿旋钮，使旋钮尖头所指的温度和被测溶液温度一直，仪器显示的即被测溶液的PH值。
2测离子浓度功能开关置MV档，接上相应的离子选择电极，参比电极，用去离子水清洗电极并用滤纸吸干，插入被测溶液中，仪器显示的即该离子浓度时的电极电位（MV值）并自动显示“+”“-”极性。
二、崂应烟气测试仪操作规程1.做好采样前的准备，仪器连接正确2.开机，接通电源仪器进入初始状态，进行自检。
3.进入操作系统，进行参数设置、采样布点、工况测量、测量湿度、烟气分析、烟尘自动采样4.采样完毕进行数据查询，打印出数据5.退出操作系统，依次关闭仪器，记录仪器使用情况于记录本中三、AWA6218B+噪声统计分析仪操作规程1.按下仪器上端的“开/复位”按键，进入主菜单2.按下确定键进入测量子菜单，用“↑↓”键移动光标到“噪声统计分析”，按下确定键，进入噪声统计分析3.数据调阅，主菜单，用“↑↓”键移动光标到“调阅”按确定键进入调阅状态4.进行数据打印，关闭仪器四、崂应2050型空气/智能TSP综合采样器操作规程1.做好采样前的准备，仪器连接正确2.开机，接通电源仪器进入初始状态，进行自检。
3.进入主操作菜单，采样前对本次采样参数进行正确的设置。
采样完毕进行数据查询，打印出数据4关闭仪器，记录仪器使用情况于记录本中五、智能中流量总悬浮微粒采样器操作规程1滤膜的前处理2安装采样头3参数设置:当指示灯亮红色时，显示屏显示的是该处红色字体设置项表示的参数值；当指示灯亮绿色时，显示屏显示的是该处绿色字体设置项表示的参数值4采样5打印采样数据六、7230G可见分光光度计操作规程1.开机预热：仪器在使用前应预热30分钟2.波长调整：转动波长旋钮，并观察波长显示窗，调整至需要的测试波长。
ARM基本知识与常见问题北京万维盈创科技发展有限公司2009-8-11目录一、直连网线和交叉网线使用区别 (3)二、网线长度超过100米带来的影响 (3)三、如何实现Ping指令 (3)四、如何实现Telnet (6)五、如何查看ARM网口的MAC地址 (7)六、如何修改计算机网卡连接速度 (8)七、关于COM2作为控制台的注意事项 (9)八、如何使用CuteFtp登录到设备 (9)九、如何使用IE浏览器Ftp登录到设备 (11)十、设置时“离线”是否勾选带来的问题 (11)十一、Linux的基本指令 (11)十二、环保数采仪常见问题及解决方法 (12)1、网口升级：遇到升级错误如何解决 (12)2、网口配置：网口1ping不通如何解决 (12)3、屏出现的问题 (12)4、设备不停的重启 (13)5、模拟量显示0 (13)6、联网连不上 (13)7、串口数据查看（污染物和数值不对应） (13)8、MCU指示灯状态 (13)9、DTU指示灯状态 (13)2HBIII常见问题与基本知识汇总一、 直连网线和交叉网线使用区别A.交叉线：电脑<=>电脑B.交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
1 2 3 6 5 4 7 8另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 3 6 1 2 5 4 7 8C.直连线：交换机<=>电脑D.直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 1 2 3 6 5 4 7 8或者(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 1 2 3 6 5 4 7 8二、网线长度超过100米带来的影响超五类网线最远距离100米，当距离在75--100米时用计算机上网可以，原因为计算机操作系统的纠错处理功能，但丢包率依然会很高。
用设备联网是不可以的，高丢包率会带来数据的丢失，必须在中间或设备端加一台路由器或HUB。
W5100HB-Ⅲ型环保数采仪快速安装指南2012年10月目录前言 (1)(1) 适用对象 (1)(2) 版本说明 (1)(3) 注意事项 (1)1产品简介 (1)2功能介绍 (1)3结构说明 (2)3.1 数采仪上面板接口平面图 (2)3.2 数采仪下面板接口平面图 (2)4设置准备说明 (3)4.1 设置软件说明 (3)4.2 设置准备 (4)5软件设置步骤 (5)5.1 常规设置 (6)5.2 通道设置 (6)5.3 串口参数设置 (7)5.4 网络参数设置 (8)6数采仪常用工具 (9)6.1 实现ping指令流程 (9)6.2 通过Ftp登录到设备 (11)6.3 Telnet及Linux的基本指令 (11)7数采仪常见问题 (13)7.1 设备不停的重启 (13)7.2 屏出现的问题 (16)7.3 模拟量电流测量方法 (16)7.4 模拟量数据不准的判断方法 (17)7.5 串口协议测试方法 (17)附录1数采仪设置简介 (20)1 模拟量设置前需要了解的信息 (20)2 串口信号设置前需要了解的信息 (20)3 常规部分设置 (21)4 通道设置 (22)5 串口参数设置 (25)6 网络参数 (26)附录2数采仪WEB设置简介 (26)1 局域网设置 (26)2 Internet设置 (27)附录3企业级平台软件简介 (27)附录4数采仪通用串口协议 (28)附录5数采仪常用软件 (29)附录6DTU简介 (29)1 外部特性 (29)2 面板布置 (30)3 安装方式 (33)4 配置终端 (34)前言(1)适用对象本手册适用于W5100HB-Ⅲ型环保数采仪。
(2)版本说明(3)注意事项编写本手册的目的是确保用户正确使用本设备，以避免产生危险或财产损失。
在使用本设备之前，请认真阅读此说明手册并妥善保存以备日后参考。
1产品简介非常感谢您购买使用W5100HB-Ⅲ型环保数采仪系列产品。
该系统采用ARM9处理器，嵌入式Linux操作系统，符合HJ/T212-2005《污染源在线自动监测（监控）系统数据传输标准》。
采集数据通过有线网络或GPRS/CDMA无线网络将数据传输到环保监控平台，从而实现数据远程传输和设备反控等功能。
2功能介绍基本配置：液晶屏显示、2路RJ45网口、8AI 、4DI 、2DO 、8路RS232/485（可扩展）。
3.5‘的真彩TFT液晶触摸显示屏。
64M SDRAM，256M Flash，外部存储：SD卡及USB存储设备。
系统自带实时时钟，具有掉电自动计时功能，支持远程校时。
支持本地或远程参数设置，如：修改定时上传间隔时间，最大及最小量程、数采仪地址、报警上下限值等。
内置Linux操作系统，网络功能强大。
GPRS/CDMA/有线网络传输支持多中心传送。
3结构说明3.1数采仪上面板接口平面图根据上图从左到右接口说明：1)2路开关量输出：DO1A，DO1B；DO2A，DO2B。
A为正极，B为负极。
2)8路模拟量输入：AI1～AI8，其中两路公用一个地COM。
3)4路开关量输入：DI1、DI2共用一路COM，DI3、DI4共用一路COM。
4)2个USB接口：USB1和USB2。
5)ETH1（RJ45网口，数采仪升级、设置接口。
默认IP：10.0.0.111）。
6)ETH2（RJ45网口，有线传输接口。
默认IP：192.168.1.105）。
3.2数采仪下面板接口平面图根据上图从左到右接口说明：1)MCU与DTU连接接口：DTU供电接口（DTU+,DTU-）电压12V，RS232通信串口（收RX、地G、发TX）。
2)2路RS485接口：COM7（485A-正，485B-负），COM6（485A-正，485B-负）。
3)6路RS232串口：COM1,COM2,COM3,COM4,COM5,COM6。
COM2数采仪自检使用。
注意：COM6为RS232和RS485的复用端口，两个COM6不能同时使用。
4)MCU供电接口：12V供电，+为电源正极，-为电源负极，FG为地。
3.2.1串口引脚定义串口1、串口3、串口5接线如下表所示：串口2、串口4、串口6接线如下表所示：3.2.2指示灯说明在下面板上从上到下、从右到左指示灯介绍如下： 4设置准备说明4.1设置软件说明W5100HB-Ⅲ型环保数采仪配套设置软件为。
双击打开此文件夹，其中包含文件如下表。
ETH24.2设置准备4.2.1硬件连接将数采仪网口（ETH1）与电脑（PC机）用一根交叉网线进行物理连接。
4.2.2配置PC机IP地址双击网上邻居—>查看网络连接—>双击本地连接，弹出如下图一界面，单击图一中“属性”弹出下图所示常规界面。
双击，弹出协议（（TCP/IP）属性设置对话框，IP地址改为与ETH1（10.0.0.111）同网段的IP地址，单击子网掩码选项自动获得掩码，完成后请单击确定。
5软件设置步骤单击快捷图标，打开如下设置界面。
勾选“802主板”，在设置IP处填写网口一的IP地址：10.0.0.111，单击“读取”，左下方会显示正在读取数据，读取成功后单击“确定”，进入设置界面。
注：如果您没有连接设备，那么您可以勾选上“离线”，再点击“设置”，即可查看到设置软件上次读取到的参数。
5.1常规设置常规设置界面主要是设置该企业监控项目的MN号码，此设备中的MN号码指的是国标中规定的14位MN号码。
由当地环保局具体分配给企业。
1）污染源项目：主要是污染源的详细分类及国标的分类代码，国标ST的代码值，如大气环境污染为31。
根据现场实际设定。
2）分钟上报时间M：主要是设置国标中规定（CN=2051）的分钟均值，最大值，最小值等数据的上传时间间隔。
单位为分钟。
根据具体需求设定。
3）实时时间S：主要是设置国标中规定（CN=2011）的实时数据的时间间隔。
单位为秒。
根据具体需求设定。
4）登录包间隔S：主要是设置国标中规定（CN=9021）的验证链路连接的登录信息的时间间隔。
单位为秒。
根据具体需求设定。
5）PW、上位机地址：如环保局无特殊要求，保留默认信息即可。
6）手机号码：为山西环保数据联网特有，数据上报时同时上报此点手机号码。
5.2通道设置通道设置包括模拟通道1～8路设置和辅助通道-0设置。
模拟量输入添加到模拟通道1～8路，串口量输入或者由数采仪计算的污染物添加到辅助通道-0。
5.2.1设置模拟通道1～8路1）设置模拟量通道与相对应的污染物。
例如AI1采集污水流量，相应的设置如上图。
✧方法：先选择模拟量通道—1，然后选择B01污水流量，单击“添加”按键，B01污水流量便添加到所有污染物区。
2）将所有污染物区中的污染物添加到上报污染物区。
✧方法：单击选中该污染物，点击右移箭头按键，便将污染物添加上报区。
3）设置污染物上报内容。
✧方法：在上报污染物区，单击选中污染物，根据现场或平台要求勾选右侧列表中的选项。
4）模拟量要设置信号范围与对应的量程上下限。
✧数采仪提供三种采集信号，分别为4～20mA、0～20mA、0～5V，请根据前端仪器仪表的实际情况设置。
5）每设置完一个污染物，都必须单击按键。
5.2.2设置辅助通道-0辅助通道-0主要是添加串口采集的污染物和数采仪计算得出的因子。
设置步骤同模拟通道设置，因为串口采集是直接读取仪器分析后的数据，所以不涉及信号到数值的转换，不需要设置量程与信号范围。
5.3串口参数设置串口参数主要是选择协议和设置串口参数。
串口功能说明：主串口（RS232）一路，用来和无线传输设备（DTU）进行数据通信；串口2（RS232）用于设备自身维护；COM1、COM3、COM4、COM5、两路RS485共六路，用来与前端仪器进行协议通信。
串口参数设置主要包括数采仪与前端设置通信协议的选择，以及采集的污染物设置（在通道设置中完成），具体步骤如下：1）单击，进入串口设置界面，如下图所示。
2）设置串口协议。
在串口协议列表中选择符合前端仪器的通信协议。
3）设置数采仪串口参数。
例如9600 8 N 1。
4）添加串口采集的污染物。
在“通道设置”中添加串口采集的污染物。
串口采集的污染物必须添加到辅助通道-0中，详细步骤参照模拟通道设置。
5.4网络参数设置网络参数设置是对网口2的配置，如下图●网络2的参数设置✧IP地址：设备本地的IP（网口2默认IP：192.168.1.105）。
✧子网掩码：设置有效的子网掩码。
✧网关：设置和电脑一致的网关，或是路由器网关。
●采用有线网络：勾选表示采用有线方式传输模式，不勾选表示采用DTU传输模式。
✧TCP与UDP模式可根据实际情况选择。
✧服务器地址1：接收数据的服务器IP地址。
✧服务器端口1：服务器开放的端口。
✧服务器2和服务器3可做有线多中心传输。
●烟气参数：当前端仪器接的是烟气设备，部分污染因子需要数采仪计算且需要用到烟气参数参与计算时，需要填写此参数。
注：网口2的IP地址不可设置为10.0.0.X网段地址。
6数采仪常用工具6.1实现ping指令流程点击“开始”—>“运行”—>ping 10.0.0.111 –t —>“确定”。
网络能够通信状态网络不能通信的状态通过ping IP地址，只是验证PC与数采仪间的网络通信状态。
6.2通过Ftp登录到设备首先将设备接入局域网内，ping下设备，确认连的是哪个网口。
下面以网口1为例：打开我的电脑，在地址栏里输入ftp://root@10.0.0.111:8080回车就可进入设备，如下图所示：注：任何情况下都不得随意删除系统中的文件。
6.3Telnet及Linux的基本指令1)点击“开始”—>“运行”—>telnet 10.0.0.111—>“确定”。
2)Linux指令表3)输入ps后回车，显示如下图所示。
7数采仪常见问题7.1设备不停的重启7.1.1网口故障点击“开始”—>“运行”—>telnet 10.0.0.111—>ifconfig（查看设备网卡信息），如下图：7.1.2串口协议设置错误点击“开始”—>“运行”—>telnet 10.0.0.111—>cd root（进入root目录）—>cd iedprocess （进入iedprocess文件）—>ls（查看iedprocess文件下的有哪些串口协议），如下图：如果设置时设置了升级程序中不存在协议，会导致不停的重启。
7.1.3辅助通道0设置错误如果设置的辅助通道0中的污染物，既不是由串口协议输出也不是由数采仪计算得出，那么数采议会出现异常。
重新设置数采仪即可。
7.1.4数据库问题点击“开始”—>“运行”—>telnet 10.0.0.111—>top，查看数据库文件（db）占用率为多少，如下图：查看db占用cpu的占用率，如果占用率过高会出现问题。
