项目名称：喷漆水帘柜循环水处理工程技术方案目录第一章概况 (3)1.1 项目情况 (3)1.2 设计依据 (3)1.3.方案设计原则 (4)第二章设计水质、水量及排放标准 (4)2.1 设计进水水质 (4)2.2 设计出水水质 (5)2.3工程范围 (6)2.4 设计水量 (6)第三章工艺设计 (6)3.1 处理工艺确定 (6)3.2废水处理工艺介绍 (8)3.3各池工艺参数 (10)第四章主要构筑物及设备清单 (11)4.1、土建 (11)4.2、主要设备清单 (12)第五章运营成本分析 (14)5.1 人力成本 (14)5.2 电费 (14)5.3 药剂成本分析 (15)第六章供配电设计 (15)6.1 废水处理供电系统 (15)6.2 动力和控制设备 (16)6.3 线路选择 (16)6.4 线路敷设方式 (16)6.5 线路选择 (17)第一章概况1.1 项目情况喷涂线日产生约10m3/d喷涂废水。

按相关环保要求，需要对产生的喷漆废水进行处理。

喷漆废水主要来源于喷漆作业时空气中漆雾和有机溶剂被转移到水中形成的喷漆废水。

废水中含大量漆物颗粒，其水质由所用涂料（以醇酸漆、氨基漆、硝基漆和环氧漆为主）、溶剂（如酯类、丙酮、乙醇、苯类）和助剂而定。

1.2 设计依据甲方提供的水量等相关资料《污水综合排放标准（GB8978-2002）》《中华人民共和国环境保护法》《室外排水设计规范》（GBJ14-87）《室外排水设计规范》（2006年版）（GB 50014-2006）《室外给水设计规范》（2006年版）（GB 50013-2006）《给水排水工程结构设计规范》（GB 50069-2003）《供配电系统设计规范》（GB 50052-95）《低压配电设计规范》（GB 50054-95）《建筑给水排水设计规范》（GB 50015-2003）《工业建筑防腐设计规范》（GB 5004b-95）《民用建筑电气设计规范》（JGJ/T 16-92）1.3.方案设计原则1.3.1认真贯彻执行国家环境保护方针政策，遵守国家有关法规、标准；1.3.2根据生活污水水质和处理要求，合理选择工艺路线，要求处理技术先进，工艺自动化程度高，出水水质达标，运行稳定、可靠，在满足处理要求的前提下，尽量减少占地和投资；1.3.3设备选型要综合考虑性能、价格因素，设备要求高效节能，噪音低，运行可靠，维护管理简便；运行噪音、不良气体及污泥处置过程中不造成二次污染；在处理达标前提下尽量降低投资成本；1.3.4池体合理布局，并与现场的给排水系统相匹配。

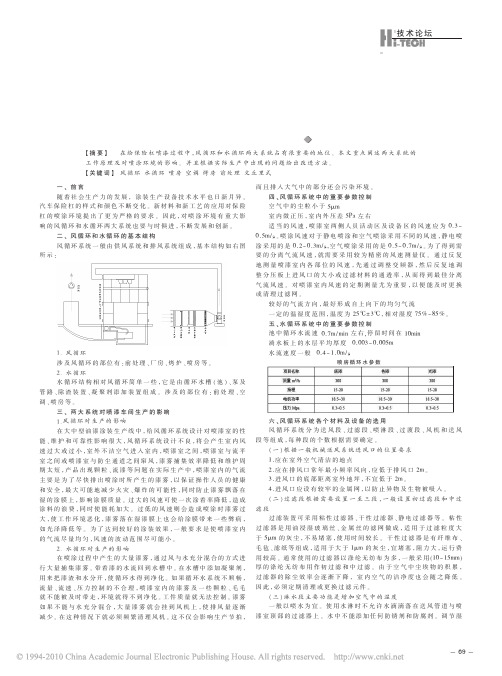

中国高新技术企业保险杠喷涂车间的风循环系统和水循环系统文／王志辉【摘要】在给保险杠喷漆过程中，风循环和水循环两大系统占有很重要的地位。

本文重点阐述两大系统的工作原理及对喷涂环境的影响。

并且根据实际生产中出现的问题给出改进方法。

【关键词】风循环水循环喷房空调烤房前处理文丘里式一、前言随着社会生产力的发展，涂装生产设备技术水平也日新月异。

汽车保险杠的样式和颜色不断变化。

新材料和新工艺的应用对保险杠的喷涂环境提出了更为严格的要求。

因此，对喷涂环境有重大影响的风循环和水循环两大系统也要与时俱进，不断发展和创新。

二、风循环和水循环的基本结构风循环系统一般由供风系统和排风系统组成，基本结构如右图所示：1.风循环涉及风循环的部位有：前处理、厂房、烤炉、喷房等。

2.水循环水循环结构相对风循环简单一些，它是由循环水槽（池）、泵及管路、除渣装置、凝聚剂添加装置组成。

涉及的部位有：前处理、空调、喷房等。

三、两大系统对喷漆车间生产的影响1.风循环对生产的影响在大中型油漆涂装生产线中，给风循环系统设计对喷漆室的性能、维护和可靠性影响很大，风循环系统设计不良，将会产生室内风速过大或过小，室外不洁空气进入室内，喷漆室之间，喷漆室与流平室之间或喷漆室与防尘通道之间窜风，漆雾捕集效率降低和维护周期太短，产品出现颗粒、流漆等问题在实际生产中，喷漆室内的气流主要是为了尽快排出喷涂时所产生的漆雾，以保证操作人员的健康和安全，最大可能地减少火灾、爆炸的可能性，同时防止漆雾飘落在湿的涂膜上，影响涂膜质量。

过大的风速可使一次涂着率降低，造成涂料的浪费，同时使能耗加大。

过低的风速则会造成喷涂时漆雾过大，使工作环境恶化，漆雾落在湿漆膜上也会给涂膜带来一些弊病，如光泽降低等。

为了达到较好的涂装效果，一般要求是使喷漆室内的气流尽量均匀，风速的波动范围尽可能小。

2.水循环对生产的影响在喷涂过程中产生的大量漆雾，通过风与水充分混合的方式进行大量捕集漆雾。

喷漆废水治理方案1. 前言随着工业的快速发展,喷漆行业也在蓬勃发展,但同时也产生了大量的喷漆废水。

喷漆废水中含有大量的有机溶剂、重金属离子、油漆渣等有害物质,如果直接排放,将会对环境造成严重污染。

因此,制定有效的喷漆废水治理方案,加强喷漆废水的处理,减少对环境的影响,是当前喷漆行业亟待解决的重要问题。

2. 喷漆废水的来源及主要污染物喷漆废水主要来自于喷漆作业过程中的清洗和冲洗。

喷漆废水中主要含有以下几种污染物:(1) 有机溶剂:如甲苯、二甲苯、乙酸乙酯等,具有毒性和易燃性。

(2) 重金属离子:如铬、铜、锌等,对人体和环境具有一定毒性。

(3) 油漆渣:包括颜料、树脂等固体废弃物。

(4) 悬浮物:如漆雾、粉尘等。

3. 喷漆废水治理方案(1) 源头控制- 采用水性漆或高固体分漆等环保型涂料,减少有机溶剂的使用。

- 优化喷漆工艺,减少清洗和冲洗次数。

- 对喷漆废水进行分类收集,避免不同种类废水混合。

(2) 物理化学处理- 采用气浮或沉淀等方法去除油漆渣和悬浮物。

- 使用化学氧化或电化学氧化等方法处理有机污染物。

- 采用离子交换或膜分离技术去除重金属离子。

(3) 生物处理- 利用好氧或厌氧微生物降解有机污染物。

- 构建人工湿地或生物膜反应器等生物处理系统。

(4) 资源化利用- 回收利用处理后的清水,用于喷漆设备的冲洗等。

- 将处理后的油漆渣等固体废弃物作为原料,制成建筑材料或其他产品。

4. 结语制定合理的喷漆废水治理方案,对于保护环境、实现可持续发展具有重要意义。

需要采取源头控制、物理化学处理、生物处理和资源化利用等多种手段,从而实现喷漆废水的综合治理,最大限度地减少对环境的影响。

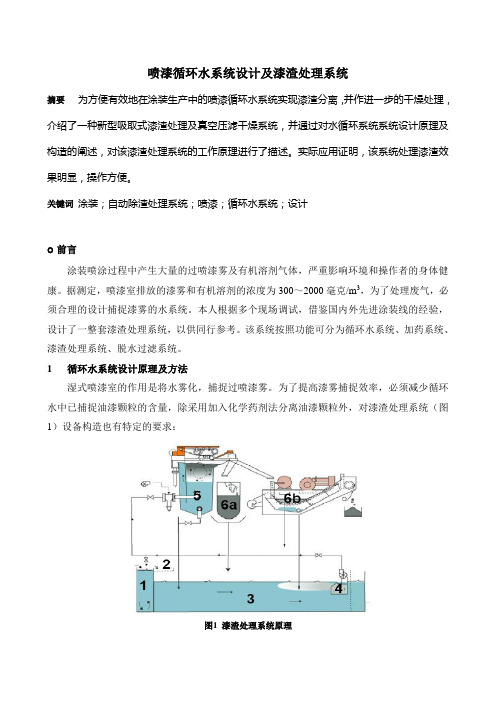

喷漆循环水系统设计及漆渣处理系统摘要为方便有效地在涂装生产中的喷漆循环水系统实现漆渣分离，并作进一步的干燥处理，介绍了一种新型吸取式漆渣处理及真空压滤干燥系统，并通过对水循环系统系统设计原理及构造的阐述，对该漆渣处理系统的工作原理进行了描述。

实际应用证明，该系统处理漆渣效果明显，操作方便。

关键词涂装；自动除渣处理系统；喷漆；循环水系统；设计o前言涂装喷涂过程中产生大量的过喷漆雾及有机溶剂气体，严重影响环境和操作者的身体健康。

据测定，喷漆室排放的漆雾和有机溶剂的浓度为300～2000毫克/m3，为了处理废气，必须合理的设计捕捉漆雾的水系统。

本人根据多个现场调试，借鉴国内外先进涂装线的经验，设计了一整套漆渣处理系统，以供同行参考。

该系统按照功能可分为循环水系统、加药系统、漆渣处理系统、脱水过滤系统。

1 循环水系统设计原理及方法湿式喷漆室的作用是将水雾化，捕捉过喷漆雾。

为了提高漆雾捕捉效率，必须减少循环水中已捕捉油漆颗粒的含量，除采用加入化学药剂法分离油漆颗粒外，对漆渣处理系统（图1）设备构造也有特定的要求：图1 漆渣处理系统原理1.2.回流区 3.浮渣区 4.吸渣及过滤区5. 漆渣整合区6. 脱水过滤系统回流区1和2：该区域位于喷房回水口位置，设置有溢流板及过滤网，其作用是消减回流水的冲击力，通过高位溢流，降低槽内流速，并过滤掉大块漆渣。

该区域循环水停留时间要求为0.8分钟，槽体截面流速0.05~0.075m/s。

浮渣区3：为有效的将截留后的漆雾（包括其中的树脂、溶剂等）聚集成块状漆渣，并通过气浮漂浮于表面，须严格控制槽内循环水的流速及循环水停留时间，确保漆渣上浮到水面时正好回流到溢渣区。

大量的现场观察及试验表明，该区域循环水滞留时间为5.5~7分钟、槽内液体表面浓度为600mg/L，槽体截面流速0.05m/s时效果较佳。

吸渣及过滤区4：该区域设置有自动溢流堰，可根据液面高度自动调整进渣口位置，尽可能多的将上浮的漆渣收集到吸渣口，通过专用的浮渣泵吸入漆渣处理区6作进一步处理。

喷漆废气和废漆渣的估算及处理措施WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-喷漆废气和废漆渣的估算及处理措施张禾（中国汽车技术研究中心．天津300162 )摘要：汽车涂装车间涂漆包括喷漆、流平和烘干工序，在这些工序中会产生有机废气、过喷漆雾及漆渣。

需要根据年产量、油漆品种和油漆用量、涂装设备和涂装方法确定喷漆室、流平室和烘干室的有机废气产生和排放量，根据GB 16297 一1 996 大气污染物综合排放标准确定排气筒高度。

通过采用先进的涂装工艺，中涂、面漆以静电旋转杯喷涂为主，由机器人自动仿形，出漆量及喷涂图形根据车身不同位置调整到最佳状态．使油漆利用率提高到90 ％以上，从而减少有机溶剂对环境的污染。

中涂、面漆线若采用水性漆，则可从根本上解决喷漆对环境的污染。

关键词：喷漆；废气：废漆渣；估算汽车涂装车间要对工件进行漆前处理、电泳和喷漆。

涂漆工序包括喷漆、流平和烘干，在这些工序中会产生有机废气及过喷漆雾，在喷漆室处理过喷漆雾装置的循环水系统中要添加絮凝剂，使废气及过喷漆雾与循环水充分接触，形成废漆渣，循环水要进行漆渣处理，还要定期排放循环水。

根据GB 16297－1996 大气污染物综合排放标准，对喷漆中产生的甲苯、二甲苯和非甲烷总烃及颗粒物（TSP ）等有排放限值要求，现以某种车型的轿车为例对其喷漆、流平和烘干工序产生的废气及废漆渣进行估算并简要说明处理措施。

1 估算条件年生产某型轿车5 万辆。

根据JBJ/T2 一2000 机械工厂年时基数设计标准规定，全年工作日251 天，2 班制生产，设备年时基数为378Oh 。

设备利用率为90 % ，设备生产能力要保证完成辆/h白车身的涂装能力，现按15辆／h 进行估算。

该种轿车中50 ％的车身面漆采用金属闪光漆，即面漆包括金属底色漆（BC）及罩光漆（CC) ，另50 % 采用本色漆。

采用聚醋中涂漆，金属闪光漆为丙烯酸聚醋金属底色漆和丙烯酸罩光漆；本色漆为丙烯酸漆。

喷漆循环水处理EPC工程技术方案二零一七年四月目录第一章概述 (2)1.1项目概况 (2)1.2编制依据 (2)1.3编制原则 (2)第二章技术方案设计 (3)2.1处理规模 (3)2.2废水的组成及来源 (3)2.3处理要求 (3)2.4污水处理工艺论证 (3)2.5工艺选择 (5)2.6工艺流程 (5)2.7主要构筑物设计参数及设备选型 (5)第三章主要设备清单及报价 (9)3.1工艺设备清单及报价 (9)第一章概述1.1项目概况1.1.1项目名称和相关单位项目名称：喷漆循环水处理EPC工程1.1.2建设规模500t/d喷漆循环水处理EPC工程，总投资215.06万元。

1.2编制依据1、基础文件1)业主提供相关技术资料2)我国现行的有关水污染防治的政策、法规、规范及相关标准：1.3编制原则（1）在满足工程建设目标的前提下，不仅充分考虑建设的技术经济合理性，而且应结合企业的实际生产条件、习惯和管理经验，考虑生产运行的安全、可靠、便捷和低成本。

（2）设计方案的总体布局与整个生产企业现状格局及规划合理衔接，并充分考虑现状进场污水管及电力进线管，方便将来远期建设预留用地。

（3）在设备选型中，充分性价比的情况下，尽可能选用国内同行业中节能效果好的设备。

（4）充分为企业考虑，以最经济的方式将污水处理工程做到满足功能需求、达到环保、绿色、循环经济的目标。

第二章技术方案设计2.1处理规模500t/d喷漆循环水处理EPC工程。

2.2废水的组成及来源家俱制作过程喷漆废水。

2.3处理要求降低水中污染物，循环利用时无特殊气味产生。

2.4污水处理工艺论证2.4.1 污水处理工艺方案选择原则为了实现污水处理厂建成后能够稳定高效运行、同时节约工程投资以及运行费用，工艺必须满足以下几个原则：（1）依据进水水质、水量以及出水水质，处理工艺需先进、高效、合理、经济、能稳定达标；（2）出水满足业主切实需求。

（3）合理稳妥的选取设计参数，保证运行效果稳定达标。

喷漆废水循环系统施工方案1. 引言喷漆废水是指在喷涂过程中产生的含有有机溶剂和颜料残留物的废水。

传统的喷漆废水处理方法存在处理成本高、节能效果低、对环境造成二次污染等问题。

为解决这些问题，设计了一套喷漆废水循环系统施工方案。

2. 系统概述本系统主要由废水收集模块、废水处理模块和循环水回收模块组成。

废水收集模块负责收集喷漆过程中产生的废水；废水处理模块对废水进行物理、化学处理；循环水回收模块将处理后的水回收循环使用。

3. 施工步骤3.1 废水收集模块施工步骤•步骤1：根据喷漆车间的布局，设置合理的废水收集池位置。

•步骤2：安装废水收集管道，将废水从喷漆作业区域导入废水收集池。

•步骤3：设置沉淀池，在废水收集池中加入一定量的沉淀剂，使颗粒状固体沉淀到废水底部。

3.2 废水处理模块施工步骤•步骤1：引入PSA吸附技术，设计并搭建废气处理系统，吸附有机溶剂。

•步骤2：采用活性炭吸附剂吸附出颜料残留物。

•步骤3：引入生物处理技术，针对含有有机物的废水进行处理。

•步骤4：应用混凝技术，悬浮物质与废水中的颗粒状固体相互聚集，形成较大的固体沉淀物。

•步骤5：利用过滤技术，将悬浮物质和固体沉淀物与废水进行分离。

3.3 循环水回收模块施工步骤•步骤1：引入净水设备，对处理后的水进行再次净化，去除残留的有机溶剂和颜料。

•步骤2：建立循环水回收系统，将处理后的水回收利用于喷漆过程中的清洗、稀释等环节。

•步骤3：设置自动化监测系统，实时监测循环水的水质，确保水质的合格。

4. 施工注意事项•需要与相关环保部门进行沟通，了解当地对喷漆废水处理要求。

•废水收集模块和废水处理模块需要设置报警系统，当废水超过一定容量时及时报警。

•废水处理模块和循环水回收模块设备选用合适的规格和材质，确保系统运行稳定。

•施工过程中需注意人身安全和设备安全，合理设置操作规程和防护措施。

5. 系统效益通过喷漆废水循环系统的施工，可以实现喷漆废水的高效处理和循环利用，具有以下的效益： - 显著降低废水处理成本，提高喷漆作业的经济效益。
