LED灯光通量照度
LED灯光通量和照度黄迎春（2017年2月8日）一、光通量、光照度1、光通量简单说就是单位时间内可见光的数量，可以用仪器进行测量，单位是流明（用英文符号lm 表示）。
不同波长的光，人眼能感受到的强弱各不相同，因为人眼对亮度的敏感程度与颜色有关，这里不详述。
下面以日光色（色温6500K）的可见光为例说明光通量。
2、光照度光照度简称照度（用英文符号Εv表示），是投射在单位面积上的光通量，即流明/平方米（lm/m2），单位是勒克斯（用英文符号lx表示）。
什么光强度、亮度等专业术语对于普通人来说可以简单理解为就是照度。
光通量越大、同一面积内的照度就越大、亮度越高。
3、色温色温与温度和颜色都有关，颜色偏红、偏黄色温低，颜色偏白、偏蓝色温高。
色温：以绝对温度（K=℃+273.15）K来表示，将一黑体加热，温度升到一定程度，黑体的颜色逐渐由深红→浅红→橙红→黄→黄白→白→蓝白→蓝变化。
当某光源与黑体的颜色相同时，我们将黑体当时的绝对温度称为该光源的色温。
如：当黑体加热呈现深红时温度约为550℃，即色温为823K。
打铁的人可以根据铁块的颜色差异判断铁块的温度，600度的时候铁是呈暗红色；800度的时候铁是呈橙红色；900度以上的时候铁是呈橙黄色至亮黄色。
炼钢的人可以根据钢水的颜色判断钢炉中温度，打戒指融化黄金的火焰喷射器，火焰偏红、温度相对低，火焰偏白温度相对高，火焰偏蓝温度更高。
早晨的红太阳色温在3000K以下，夏日艳阳高照色温大约6500K，蔚蓝的天空色温在16000K以上，人眼最敏感的色温是6500K左右，见下图：色温就是色调。
4、显色指数光源对物体本身颜色呈现的程度称为显色性，也就是颜色的逼真程度，用显色指数ra表示。
如很多马路上安装的高压钠灯，灯光呈黄色，如果穿蓝色衣服，在橘黄色的路灯下，蓝色就不明显，说明钠灯的显色性不好，高压钠灯色温1800K左右，显色指数20-30。
国际照明委员会CIE把太阳的显色指数定为100。

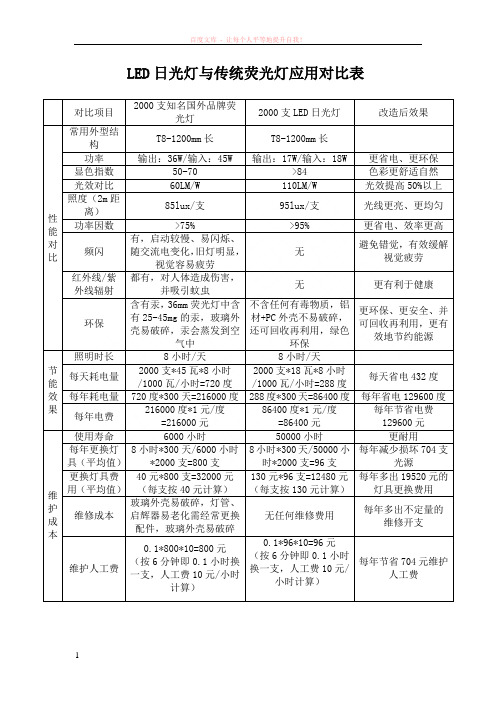

led日光灯与传统荧光灯应用对比表1
LED日光灯与传统荧光灯应用对比表对比项目2000支知名国外品牌荧光灯2000支LED日光灯改造后效果性能对比常用外型结构T8-1200mm长T8-1200mm长功率输出：36W/输入：45W 输出：17W/输入：18W 更省电、更环保显色指数50-70 >84 色彩更舒适自然光效对比60LM/W 110LM/W 光效提高50%以上照度（2m距离）85lux/支95lux/支光线更亮、更均匀功率因数>75% >95% 更省电、效率更高频闪有，启动较慢、易闪烁、随交流电变化，旧灯明显，视觉容易疲劳无避免错觉，有效缓解视觉疲劳红外线/紫外线辐射都有，对人体造成伤害，并吸引蚊虫无更有利于健康环保含有汞，36mm荧光灯中含有25-45mg的汞，玻璃外壳易破碎，汞会蒸发到空气中不含任何有毒物质，铝材+PC外壳不易破碎，还可回收再利用，绿色环保更环保、更安全、并可回收再利用，更有效地节约能源节能效果照明时长8小时/天8小时/天每天耗电量2000支*45瓦*8小时/1000瓦/小时=720度2000支*18瓦*8小时/1000瓦/小时=288度每天省电432度每年耗电量720度*300天=216000度288度*300天=86400度每年省电129600度每年电费216000度*1元/度=216000元86400度*1元/度=86400元每年节省电费129600元维护成本使用寿命6000小时50000小时更耐用每年更换灯具（平均值）8小时*300天/6000小时*2000支=800支8小时*300天/50000小时*2000支=96支每年减少损坏704支光源更换灯具费用（平均值）40元*800支=32000元（每支按40元计算）130元*96支=12480元（每支按130元计算）每年多出19520元的灯具更换费用维修成本玻璃外壳易破碎，灯管、启辉器易老化需经常更换配件，玻璃外壳易破碎无任何维修费用每年多出不定量的维修开支维护人工费0.1*800*10=800元（按6分钟即0.1小时换一支，人工费10元/小时计算）0.1*96*10=96元（按6分钟即0.1小时换一支，人工费10元/小时计算）每年节省704元维护人工费最终分析结论：荧光灯投入55元*2000支=110000元， LED日光灯投入130元*2000支=260000元，成本收回时间：260000元－110000元＝150000元，1年节省电费129600元+更换灯具差价19520元+维护人工费704元＝149824元，因此，1年节省的电费及维护费就可以弥补换灯管带来的差价，成本收回时间1年。
LED照度计算方法
LED平均照度计算方法照度计算方法利用系数法此方法用于计算平均照度 = (光源光通量)×(CU)×(MF)÷照射区域面积适用于室内，体育照明利用系数：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例 1：室内照明，4×5米房间，使用 3×36W隔栅灯 9 套平均照度＝光源总光通×CU×MF/面积法向照度标准计算照度标准值应按0．5、1、3、5、10、15、20、30、50、75、100、150、200、300、500、750、1000、1500、2000、3000、50001x 分级。
本标准规定的照度值均为作业面或参考平面上的维持平均照度值。
体育运动场地照度标准值表2.2.9-1运动项目参考平面及其高度照度标准值(lx)训练比赛低中高低中高篮球、排球、羽毛球、网球、手球、田径(室内)、体操、艺术体操、技巧、武术地面0500750棒球、垒球地面---300500w50保龄球地面0300500举重地面100750击剑台面2500750柔道、中国摔交、国际摔交地面2500750拳击地面2015002000乒乓球台面37501000游泳、蹼泳、跳水、水球水面0500750花样游泳水面2500750冰球、速度滑冰、花样滑冰冰面0500750围棋、中国象棋、国际象棋台面---5007501000桥牌桌面---100150200射击靶心靶心垂直面1射击房地面5010足球曲棍球观看距离120m地面---0m---2m---300500750利用系数法（此方法用于计算平均照度）计算公式：平均照度＝光源总光通×CU×MF/面积平均照度：指于工作面上接受之入射光通量密度；光源总光通：点光源或非点光源在单位时间内所发出的能量,其中可产生视觉者(人能感觉出来的辐射通量)即称为光通量。
LED灯管到底要多亮呢各种场所照度标准表

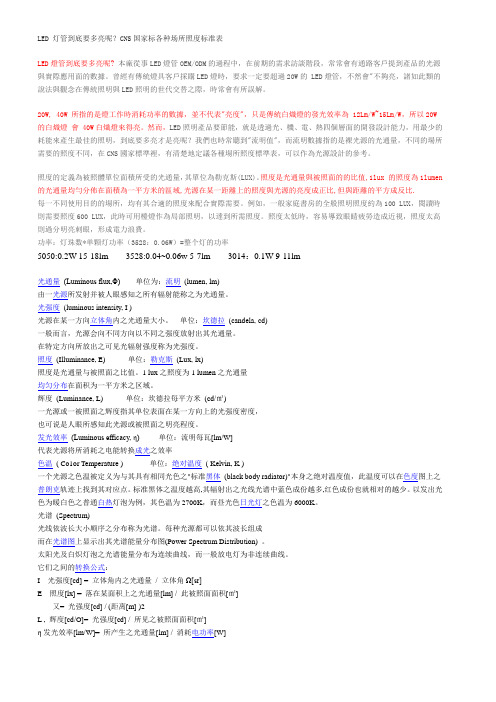

LED 灯管到底要多亮呢？CNS国家标各种场所照度标准表LED燈管到底要多亮呢?本廠從事LED燈管OEM/ODM的過程中，在前期的需求訪談階段，常常會有通路客戶提到產品的光源與實際應用面的數據。
曾經有傳統燈具客戶採購LED燈時，要求一定要超過20W的 LED燈管，不然會"不夠亮，諸如此類的說法與觀念在傳統照明與LED照明的世代交替之際，時常會有所誤解。
20W, 40W 所指的是燈工作時消耗功率的數據，並不代表"亮度"，只是傳統白熾燈的發光效率為 12Lm/W~15Lm/W，所以20W 的白熾燈會 40W白熾燈來得亮。
然而，LED照明產品要節能，就是透過光、機、電、熱四個層面的開發設計能力，用最少的耗能來產生最佳的照明，到底要多亮才是亮呢？我們也時常聽到"流明值"，而流明數據指的是裸光源的光通量，不同的場所需要的照度不同，在CNS國家標準裡，有清楚地定議各種場所照度標準表，可以作為光源設計的參考。
照度的定義為被照體單位面積所受的光通量，其單位為勒克斯(LUX)。
照度是光通量與被照面的的比值,1lux 的照度為1lumen 的光通量均勻分佈在面積為一平方米的區域,光源在某一距離上的照度與光源的亮度成正比,但與距離的平方成反比.每一不同使用目的的場所，均有其合適的照度來配合實際需要。
例如，一般家庭書房的全般照明照度約為100 LUX，閱讀時則需要照度600 LUX，此時可用檯燈作為局部照明，以達到所需照度。
照度太低時，容易導致眼睛疲勞造成近視，照度太高則過分明亮刺眼，形成電力浪費。
功率：灯珠数*单颗灯功率（3528：0.06W）=整个灯的功率5050:0.2W 15-18lm 3528:0.04~0.06w 5-7lm 3014：0.1W 9-11lm。
LED日光灯与传统日光灯能耗(荧光灯)比较
LED日光灯与传统日光灯（荧光灯）比较LED日光灯节电高达80％以上，寿命为传统日光灯的10倍以上，几乎是免维护，不存在要经常更换灯管、镇流器、启辉器的问题，约半年下来节省的费用就可以换回成本。
绿色环保型的半导体电光源，光线柔和，光谱纯，有利于工人的视力保护及身体健康，3500K 的暖白色营造一个温馨感人的环境，7000K的冷光源给人视觉上清凉的感受，人性化的照度差异设计，更有助于集中精神，提高效率。
它不但超强节能更为环保，是国家绿色节能照明工程重点开发的产品之一，是目前取代传统的日光灯的主要产品。
LED日光灯与传统日光灯（荧光灯）比较表
LED高压灯带与T5传统灯管节能对比
适合地点：长时间开灯的场所或是不易更换灯管的场所，例如：医院、办公室、卖场、地下停车场、高楼、小区大楼…等。
