电梯工作原理及结构图

电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输设备，通过电动机驱动，使电梯的升降运动实现人员或者物品的快速、安全的运输。

电梯的工作原理主要包括以下几个方面：1.1 电动机驱动电梯的运行离不开电动机的驱动。

电梯通常采用交流电动机或者直流电动机作为驱动源，通过电源系统提供的电能，将电能转化为机械能，驱动电梯的升降运动。

1.2 控制系统电梯的控制系统起着重要的作用，它能够控制电梯的起停、开关门等动作。

控制系统通常由电梯控制器、按钮、传感器等组成。

当乘客按下电梯内或者外的按钮时，控制系统会根据指令来控制电梯的运行。

1.3 安全系统为了保障乘客的安全，电梯还配备了多重安全系统。

其中包括紧急制动器、限速器、安全钳等。

紧急制动器能够在电梯发生故障时迅速刹车，避免发生意外。

限速器能够监测电梯的运行速度，一旦超过安全范围，会自动切断电梯的电源。

安全钳则能够在电梯超过安全高度时，阻挠电梯继续上升。

1.4 平衡系统电梯还配备了平衡系统，主要用于平衡电梯的重力和负荷。

平衡系统通常由配重和平衡绳组成。

配重通过重力作用，与电梯的载荷相平衡，减小电梯电动机的负荷，提高电梯的运行效率。

二、电梯结构图电梯的结构图包括电梯的主要组成部份及其相互关系，下面是一个简化的电梯结构图：2.1 电梯井道电梯井道是电梯的固定运行轨道，通常由钢结构构成。

井道内有电梯轿厢和配重块运行的轨道。

2.2 电梯轿厢电梯轿厢是乘客或者物品运输的空间，通常由钢结构构成。

轿厢内配有按钮、指示灯等设备，用于乘客选择楼层和显示当前楼层。

2.3 电梯门电梯门用于乘客进出电梯轿厢，通常由金属材料制成。

电梯门通常分为外门和内门，外门用于隔离电梯轿厢和楼层空间，内门用于隔离电梯轿厢和电梯井道。

2.4 电梯驱动系统电梯驱动系统由电动机、减速器和传动装置组成。

电动机通过减速器和传动装置将电能转化为机械能，驱动电梯的升降运动。

2.5 电梯导轨电梯导轨用于引导电梯轿厢和配重块的运行轨迹，通常由钢材制成。

电梯基本原理和结构(全)

电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。

电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。

轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。

钢缆另一端悬挂作平衡的对重。

对重一般为轿箱加上50%负载时的重量。

当轿箱移动时，对重会向反方向移动。

曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。

因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。

电动机负责带动曳引轮转动，提供动力升起或放下轿箱。

电动机可能是交流，亦有可能是直流。

部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。

部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。

作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。

曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。

最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。

安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。

在电梯井的底部，还会装有缓冲器，作为最后的保护。

曳引式电梯一般需要在电梯顶部设置机房。

近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。

此外新型的电动机体积小，可以安装在井壁，免除机房设置。

液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。

部分柱塞可作望远镜式折叠，减少地底所需要的深度。

部分柱塞不可折，安装时地下必需挖一个洞。

因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。

液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。

但是亦有耗电较多，速度低的缺点(秒速不高于1米)。

电梯原理结构分章(点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。

电梯运行原理及基本结构(电梯司机培训)

电梯运行原理及基本结构
1
目录
第一讲:电梯的起源与发展第二讲：电梯介绍第三讲：电梯机房第四讲：电梯井道第五讲：电梯底坑第六讲：轿厢与人机界面第七讲：安全部件第八讲：基本功能
2
第一讲:电梯的起源与发展
3
一.电梯的起源
电梯作为升降设备,其起源可追溯到公元前1000多年前我国劳动人民发明的辘轳。
等乘客人数=额定载重/75 （向下圆整到整数）
2.额定速度（m/s） 0.63、1.00、1.60、2.5m/s等
8
三.电梯的分类
1.按用途分类乘客电梯（TK）载货电梯（TH）客货（两用）电梯（TL）病床电梯（TB）住宅电梯（TZ）杂物电梯（TW）船用电梯（TC）观光电梯（TG）车辆电梯（TQ）其他电梯
9
乘客电梯载货电梯
观光电梯病床电梯
三.电梯的分类
2.按运行速度分类超高速电梯:3～10m/s或更高的电梯,常用于超高层建
筑物内; 高速电梯：2～3m/s的电梯，如2m/s、2.5m/s、3m/s等
；快速电梯：＞1m/s而＜2m/s的电梯，如1.5m/s、
1.75m/s等；低速电梯：1m/s 及以下的电梯，如0.25、0.5、0.75
切危及人身安全的事故发生装置、超速保护装置、断相错相保护
14
装置、上下极限保护装置、门锁联锁装置
五.电梯的总体结构
电气控制系统电力拖动系统
门系统轿厢系统
曳引系统导向系统安全保护系统
重量平衡系统
15
第三讲:电梯机房
16
一.定义
机房是安设曳引机和其附属设备的专用机房,一般在井道的上面，也有下机房和无机房。

电梯结构及原理图解ppt课件

构、门锁等组成。轿厢门设有轿厢入口，由门扇、门导轨架、开门机和门刀等组成。层门谁在层站入口，由门扇、门导轨架、门靴、门锁及应急开锁装置组成。开门机设在轿厢上，是启闭轿厢门和层门的动力源。
17
门系统
电梯门系统可以分为两种，装在井道入口层站处的为层门，装在轿厢入口处的为轿厢门。层门和轿厢门按照结构形式可分为中分门、旁开门，垂直滑动门、铰链门等。中分式门主要用在乘客电梯上，旁开式门在货梯和病床梯上用得较普遍，垂直滑动门主要用于杂物梯和大型汽车电梯上。铰链门在国内较少采用，在国外住宅梯中采用较多。
28
曳引绳绳头组合
纲丝绳的两端必须与有关的构件连接,端接装置是纲丝绳绳头与有关
绳夹
构件间的过度连接装置.它也叫绳头
组合,其联接方法有多种形式,安全可
靠的方法有合金固定法(巴氏合金填
充锥套简法),自锁楔形绳套法和绳夹
固定法.
巴氏合金
自锁楔形绳套
29
导向轮,反绳轮,曳引轮
其实,导向轮,反绳轮和曳引轮都只是搭载曳引绳的一个圆轮,但它们因为使用地方和使用效果的不同, 所以它们的名称也就此区分.
36
电气控制系统
电梯的电气控制系统，主要是指对电梯主曳引电动机和门机的启动、运行方向、减速、停止的控制，以及对每层站显示、层站召唤、轿内指令、安全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。
控制系统的功能与性能直接决定着电梯的自动化程度和运行性能。随着微电子技术、交流调速理论和电力电子学的迅速发展及广泛使用，不仅提高了电梯的整机性能，而且也改善了电梯的乘坐舒适感、提高了电梯控制的技术水平和运行可靠性。电气控制系统的类型除传统的继电器控制外，PLC控制和微机控制的电梯产品已成为主流。

电梯基本原理及结构PPT课件

种阻力，如空气阻力和钢丝绳伸长等。
04 电梯的维护与保养
电梯维护的重要性
确保安全运行
电梯作为垂直运输工具，关乎乘客的生命安全，定期维护能够及时发现并处理潜在的安全隐患，
确保电梯运行安全可靠。
延长使用寿命
正确的维护保养可以有效延长电梯的使用寿命，降低因设备老化或损坏而产生的维修成本。
提高运行效率
THANKS
井道的作用是确保电梯在运行过程中的稳定性和安全性。
井道内部安装有导轨、对重装置、缓冲器等辅助设备。
电梯门系统
01
02
03
04
电梯门系统包括厅门和轿门两部分。
厅门是固定在电梯井道口的门，通常由自动门机控制开启和
关闭。
轿门是电梯轿厢的门，通过电气和机械装置与厅门联动。
门系统的功能是确保乘客安全进出电梯。
电梯的发展历程
电梯的雏形可以追溯到古代中国的升降机，但现代意义上的电梯
是在工业革命后开始发展的。
随着技术的不断进步，电梯的安全性、舒适性和效率得到了显著
提高。
目前，电梯已经成为建筑设计和建设中的重要组成部分，其技术
和市场也在不断发展和壮大。
02 电梯基本原理
电梯运行原理
电梯运行基于牛顿第三定律，通过曳引绳与曳引轮的摩擦力实现升降运动。
和维修。
电梯安全管理制度
定期检查
维修保养
电梯应定期进行安全检查，确保设备正常运转。
电梯应定期进行维修保养，保证设备的稳定性
和安全性。
安全培训
对电梯操作人员和维修人员进行安全培训，提高他们的安全意识和技
能水平。
应急预案
制定电梯困人等紧急情况的应急预案，确保在紧急情况下能够迅速采

电梯结构与原理相关介绍PPT课件

ppt精选版
29
曳引传动关系
钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置，轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮的绳槽内。电动机转动时，由于曳引轮绳槽与曳引钢丝绳之间的摩擦力，带动钢丝绳使轿厢和对重作相对运动，轿厢在井道中沿导轨上下运行。
ppt精选版
30
曳引传动关系
曳引绳和曳引轮之
角，对半圆槽，β=0 γ— 曳引轮上V型槽的夹角 μ— 曳引绳与铸铁曳引轮之间的摩擦系数，μ=
0.09
ppt精选版
37
曳引轮绳槽与曳引力的关系
常用的曳引轮绳槽的形状：半圆槽、楔（V）形槽和带切口的半圆槽(又称凹形槽)。 1、V形槽的摩擦系数最高，半圆形带切口槽次之，半圆形槽最小。 2、V形槽磨损严重，易卡绳,一般只用在杂物梯等轻载低速电梯上。
一台液压升降机。
ppt精选版
2
电梯历史与发展
1852年，美国人伊莱沙·格雷夫斯·奥的斯
先生发明安全客运升降机。
ppt精选版
3
电梯历史与发展
奥的斯公司在1892年发明按钮操纵； 1915年制造出微调节自动平层电梯； 1924年安装了第一台信号控制系统； 1928年开发并安装了集选控制电梯； 1946年在电梯上使用群控方式。
ppt精选版
8
电梯整体结构
ppt精选版
9
ppt精选版
10
机房部分――电源开关、控制柜、曳引
电
机、导向轮、限速器。井道部分――导轨、导轨支架、对重、
梯缓冲器、限速器张紧装置、补偿链、随
四行电缆、底坑、井道照明。
大
层站部分－－层门（厅门）、呼梯装置（召唤盒）、门锁装置、层站开关门装

《电梯基本知识培训》课件

完善法规体系
制定和完善电梯安全相关的法律法规，为监管提供有力依据。
强化监管力度
加大对电梯安装、维保、使用等环节的监管力度，确保电梯安全
运行。
ห้องสมุดไป่ตู้
落实责任主体
明确相关单位和人员的安全责任，建立问责机制，对违规行为进
行严肃处理。
THANKS
感谢观看
REPORTING
提高公众对电梯安全的认知

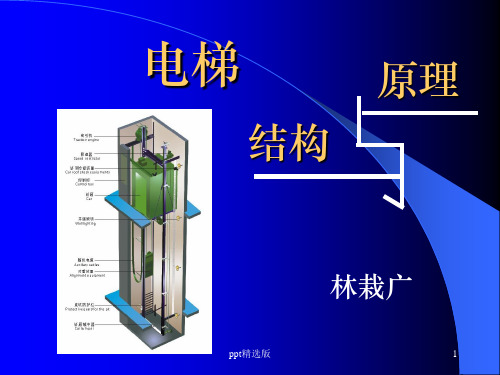

电梯结构与原理
让公众了解电梯的基本结构、工作原理以及关键部件，从而更好
地理解和使用电梯。
安全标志识别
教导公众识别电梯内的安全标志、警示标识等，以便在遇到问题时采取相应措施。
正确使用方法
宣传正确的乘梯姿势、避免危险行为等，提高乘客的安全意识。
加强电梯安全监管与法规建设
电梯的历史
电梯的发展可以追溯到古代的升降机，但现代电梯的发明和应用主要是在19世纪末和20世纪初。随着技术的不断进步，电梯的安全性、舒适性和效率得到了显著提高。
电梯的种类与特点
曳引电梯
自动扶梯
曳引电梯是最常见的电梯类型，通过钢丝绳和曳引轮连接电梯厢和对重，利用电动机驱动曳引轮转动，实现电梯的升降运动。
梯的性能和安全性。
技术改造
根据市场需求和技术发展，对电梯进行技术改造，提高电梯
的智能化和节能水平。
改造方案评估
在更新或改造前，应对方案进行评估和论证，确保改造后的电梯符合相关标准和规范。
改造后验收
改造完成后，应进行验收测试，确保电梯的性能和安全性达
到预期要求。
PART 05
电梯常见问题与解决方案
《电梯基本知识培训》ppt课件
REPORTING

电梯结构及原理图解通用课件

禁烟禁火
严禁在电梯内吸烟或携带易燃易爆物品。
紧急情况处理
如遇紧急情况，应保持冷静，迅速按下紧急呼叫按钮或拨打维修电话。
电梯维护保养
定期检查
按照规定周期对电梯进行全面检查，包括门系统、曳引系统、控制系统和安全保护装置等
。
清洁保养
保持电梯内部和机房的清洁，定期清理控制柜、曳引机等关键部位。
电梯控制系统主要负责对电梯的运行进行控制，包括楼层选择、开关门控制、平层停靠等功能。
控制逻辑
电梯的控制逻辑是通过逻辑电路实现的，当乘客在某一楼层选择楼层后，逻辑电路会根据乘客选择楼层信号和电梯当前位置信号，控制电梯的运行方向和停靠楼层。
电梯电力拖动系统
电梯电力拖动系统
电梯电力拖动系统是电梯的动力来源，主要负责为电梯的运行提供动力。
轿厢系统
承载人员或货物的箱体。
门系统
实现轿厢门的开关功能。
安全保护系统
确保电梯运行安全，包括限速器、安全钳、缓冲器等装置。
02
电梯结构
机房部分
曳引机
电梯的核心动力部件，负责产生电梯上下运行的牵引力。
控制柜
用于控制电梯的运行，包括指令接收、逻辑判断和信号输出。
限速器
当电梯运行速度异常时，用于紧急制停电梯的运行。
电梯的发展历程
01
02
03
19世纪
电梯的雏形出现，采用人力或畜力作为动力源。
20世纪
随着电力和电气控制技术的发展，电梯逐渐普及，并出现了自动扶梯。
21世纪
电梯技术不断更新，智能化、绿色环保成为发展趋势。
电梯的基本组成
曳引系统
提供动力，使电梯上下移动。

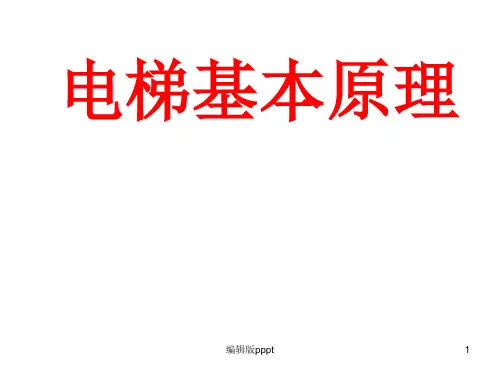

电梯基本原理ppt精选课件

编辑版pppt
2
控制柜
曳引钢丝绳
轿门
电
梯
的
随行电缆
工
作
原
理
厅门
召唤箱及指层器
编辑版pppt
曳引机限速器轿厢体轿厢架导轨
对重缓冲器限速器涨3 紧
2 . 控制要求
电梯的控制方式有：轿内手柄开关控制、轿内按钮开关控制、轿外按钮开关控制、信号控制、集选控制和群控等几种。
集选控制方式是将厅外召唤箱发出的外召信号
9
Y0：换速动作输出
Y1 Y2 Y3：楼层指层BCD码输出（Y1为高位、Y3为低位）
Y4：1内指令继电器（含1上） Y5：2内指令继电器（含1上）
Y6：3内指令继电器（含1上） Y7：4内指令继电器（含1上）
Y10： 2上召继电器
Y11： 3上召继电器
Y12： 2下召继电器
Y13： 3下召继电器
18
（2）强迫选向
若电梯工作在司机方式，可通过操纵箱上的向上或向下按钮，来干预电梯的运行方向，即强迫使其向上或向下。
（3）检修选向
若电梯工作在检修方式，同样可使用向上或向下按钮，使电梯以检修的速度向上或向下运行。电梯的选向回路梯形图如图所示。
编辑版pppt
19
4. 选层电路
M102： 2楼层楼继电器 M104： 4楼层楼继电器 M1：向上运行监视 M3：上方向选择 M5：上方向控制继电器 M7：上召换速 M9：指令换速 M12：强迫向上 M14：停车继电器 M16：安全触板继电器 T0：快加速时间 T2：一慢减速时间 T4：三慢减速时间
编辑版pppt
