锡膏搅拌记录表

锡膏作业管理办法（QC080000-2012）1.目的规范本公司内涉及锡膏作业管理的流程，明确锡膏的验证、请购、存储、使用、报废各环节的作业方式及要求，确保我公司贴片作业的品质及产品的可靠性。

2.范围适合于本公司涉及锡膏作业各环节。

3.职责工艺工程部：负责本文件的制定及修改，新品牌锡膏的开发及验证，锡膏质量问题分析及处理。

生产部：根据SMT冰箱温湿度管制表、锡膏管制标签、锡膏领用登记表来对锡膏存储，回温，使用，回收与报废进行管控。

物料部：负责锡膏新供应商的开发及管理，锡膏的采购。

仓储部：锡膏到仓库的登记并及时通知SMT人员领取保存。

计划部：根据市场合同与单片板用锡量来计算月采购量，下锡膏采购计划。

品管部：负责对锡膏回货批次的验收报告确认，在工厂剩余的有效期确认。

对锡膏存储、回温、使用、回收等环节进行监督。

人力资源部：将使用完毕之空锡膏罐&报废锡膏进行回收处理。

4.定义锡膏：是将锡合金粉末与助焊剂按一定的比例混合均匀后形成的膏状体，运用于SMT锡膏印刷工位，通过刮刀，钢网等载体，将定量的锡膏准确的涂布在PCB 的各点的PADS上，并保有良好的黏性，通过回流焊接的方式完成零件电极与PCBPADS的电气及机械连接。

5.内容5.1新锡膏验证作业，由工艺工程部主导，品管部监督完成，且必须符合以下要求：5.1.1.连续印刷30片后，所有Pad皆无短路现象。

5.1.2.印刷数小时后，锡膏无异常黏着于刮刀上，不易脱落及黏度异常变化情形。

5.1.3钢网无塞孔现象。

5.1.4.可适用于ReflowTemperatureProfile。

5.1.5.回焊后，助焊剂残留无外观不良问题。

5.1.6.统计量试工单良率，无锡膏相关异常制程不良。

5.1.7.回焊后，以X-Ray检视无异常Void现象(BGA制程)。

5.1.8.可适用于Pin-in-Paste制程。

5.1.9.ICT探针可以穿破测试点上锡膏助焊剂残留。

5.2锡膏请购作业5.2.1.IE根据生产的不同产品使用电子称连续量测20片PCB&锡膏板重量，计算其差值，得出单片产品使用的锡膏量。

锡膏搅拌机作业指导书一、作业流程及内容:1、确定机器安装完成.2、关闭本机器之电源开关.3、打开本机器之上盖.4、转动本机器锡膏夹具之角度,以方便夹具旋转钮转动夹具为原则.(通常以正面操作最为简易).5、将待搅拌之锡膏罐置入机器之夹具内并锁紧(以不使锡罐变型之松紧度为原则).可同时搅拌两罐锡膏罐.6、左右两个夹具上的锡膏罐或配重器,其重量差异不可超过±100公克;否则可能使机器高速搅拌时产生晃动的情形,请尽量避免7、将本机器之上盖盖上,并打开电源开关.8、调整面板显示屏幕上的时间设定到较佳的搅拌时间,约3~5分钟视锡膏厂商而异(第一次设定完毕后会自动记忆,勿需每次设定).9、按(起动/停止)键后,运转指示要灯亮,机器自动开始高速搅拌,并倒数计时,待设定时间完成后机器自动停止,并以蜂鸣响声提醒使用者作业完成,5秒后自动停止响声.10、作业完成后运转指示灯熄,显示上次之设定时间,准备下一次的搅拌作业. 确定机器运转停止后打开上盖,并转动夹具旋动夹具旋转钮取下夹具上的锡膏罐,此时回温软化且搅拌均匀的锡膏即可使用.11、运转中欲停止机器运转可按(起动/停止)键,停止并取消本次运转,运转指示灯熄灭.运转中打开机器上盖,本机会自动停止运转并响声警告,显示屏幕显示ㄈ2,将上盖盖上后机器继续运转,警告响声停止.二、注意事项:1．检查电压规格是否与本电之电压规格相符. (AC110V或AC220V)2．若不是同时搅拌两罐锡膏罐,必须使用配重器.3．将本机器置于平稳的桌面上,不可将本机器置于摇晃的桌面或不平的地面上,以避免本机器在高速搅拌时产生异声或摇晃.冰柜温度点检表月份：月份：此为参照物，以实物为准（实物尺寸长宽：4.5cm*7cm）月份：锡膏使用记录表。

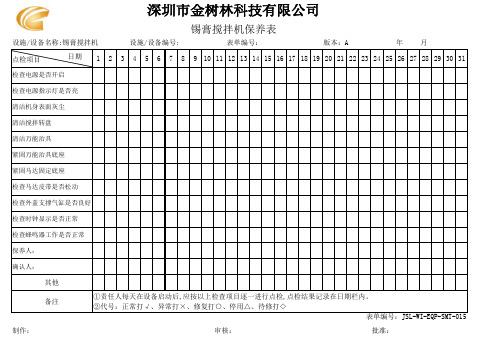

设施/设备名称:锡膏搅拌机设施/设备编号:年月保养人：
确认人：
①责任人每天在设备启动后,应按以上检查项目逐一进行点检,点检结果记录在日期栏内。

②代号：正常打√、异常打×、修复打○、停用△、待修打◇
制作：审核：批准：28293031备注222324252627161718192021101112131415检查外盖支撑气缸是否良好
检查时钟显示是否正常
检查蜂鸣器工作是否正常
其他
表单编号：JSL-WI-EQP-SMT-015
12345清洁机身表面灰尘
清洁搅拌转盘
清洁万能治具
紧固万能治具底座
紧固马达固定底座
检查马达皮带是否松动
深圳市金树林科技有限公司
锡膏搅拌机保养表
表单编号：版本：A 检查电源是否开启
检查电源指示灯是否亮
6789点检项目 日期。

生效日期：2010-03-01 1.目的为了使本公司所有作业人员按正确的方法使用锡膏搅拌机，保证设备正常。

2.范围适用于本公司所有使用锡膏搅拌机，搅拌锡膏的使用者。

3.内容3.1使用流程3.1.1 确定搅拌机已接上电源（220V）。

3.1.2 打开搅拌机上盖。

3.1.3 放置欲搅拌锡膏罐于锡膏旋转搅拌座内，扣紧扣环，如图一所示：图一3.1.4 轻轻放下搅拌机上盖，将扣环扣紧上盖。

3.1.5 打开搅拌机POWER电源键，如图二所示：生效日期：2010-03-01电源开关健图二3.1.6 面板上会显示搅拌时间，按动时间(如图二“4.8”表示时间)下的两个红色按钮可整需要搅拌的时间，正常的搅拌时间为3-4分钟。

3.1.7 按绿色按钮启动(START键，如图二所示)搅拌机，开始搅拌锡膏。

3.1.8 搅拌时绿色按钮会不断闪烁，搅拌完成后时间显示为“0.0”。

3.1.9 搅拌机旋转停止后，拉开扣环，打开搅拌机上盖，取出锡膏罐。

3.1.10 放下搅拌机上盖，扣上扣环并关闭电源。

4.注意事项4.1 锡膏罐放入前须确认盖子已盖紧，罐子周围没有异物（回搅锡膏一定要保证罐子表面干净无锡膏附着物），放入固定槽后，一定要检查固定扣环是否扣好。

4.2 锡膏搅拌机旋转座上一端固定的模块重量一定要与锡膏重量平等，方能保证机器的正常运转。

4.3 搅拌时若有异常或异响，请立即按下红色按钮（STOP键）并第一时间通知组长或工程人员处理。

4.4 搅拌机上盖在使用时请轻拉轻放。

4.5 请保持搅拌机内、外与其周边场所的清洁，认真做好5S。

工程人员与组长将不定期检查。

4.6 使用者请按照操作程序使用机器，并遵守注意事项，以保持机器的稳定性与寿命。

5.记录5.1锡膏搅拌时间记录表。
