橡胶并用中需要注意的问题

硅橡胶常见问题及解决方法
以下是 6 条关于硅橡胶常见问题及解决方法的内容：
1. 哎呀，硅橡胶有时候会出现表面发粘的情况呢！就好像你刚洗了手没擦干就去摸东西一样。

比如说你做了个硅橡胶制品，放了一段时间后就变得粘乎乎的。

这可咋办呀？其实很简单，把它清洗干净，放在通风干燥的地方晾一晾就好啦！你说这方法是不是挺容易的？
2. 嘿，硅橡胶还可能会有气泡产生哦！就跟你吹泡泡似的。

你看，做硅橡胶制品的时候，一不小心就可能出现好多小气泡。

咋解决呢？可以在搅拌的时候慢一点，细心一点，把气泡都赶跑呀！这招不错吧？
3. 哇塞，硅橡胶颜色不均也挺让人头疼的呀！就像画画的时候颜色没涂匀一样。

如果你的硅橡胶制品颜色一块深一块浅的，那多难看呀！这个时候呢，我们可以把颜料搅拌均匀点再用嘛，这样不就解决啦？
4. 呀，硅橡胶出现变形的问题可咋整呀！好比一个东西被压歪了一样。

你辛苦做出来的硅橡胶制品，没怎么用就变形了。

那咱就别让它受到过度的挤压呀，好好保护它，不就没事了嘛，是不是这个道理呀？
5. 唉，硅橡胶有时候也会有硬度不合适的情况呢！就跟买了双不合脚的鞋子一样别扭。

要是太硬或者太软都不行呀。

那我们就根据需要调整配方呀，让它的硬度恰到好处，你说这有多棒呀！
6. 哟，硅橡胶制品脱胶也挺麻烦的呀！就像贴的东西没粘牢掉下来了。

一旦脱胶可就麻烦了。

这时候呀，我们得把接触面处理干净，再重新好好粘贴，这样不就解决问题啦，挺简单的吧！
我觉得呀，只要我们了解这些常见问题，并且知道怎么去应对，那硅橡胶就能更好地为我们服务啦！。

橡胶隔震支座的质量通病及防止措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着建筑结构和道路桥梁的发展，橡胶隔震支座作为一种重要的结构支撑装置，其质量问题成为了工程施工和使用过程中的重要关注点。

硅胶混炼胶质量问题及解决方案1、影响硫化橡胶回弹性和硫化速度的因素及解决方案：我个人觉得影响胶料回弹性和硫化速度的因素和解决方案可以从以下几个方面进行：①胶料内乙烯基含量不够或生胶本身乙烯基含量分布不均匀，使胶料在硫化时没有达到正硫点，硫化速度偏长，硫化不充分，导致胶料弹性不好。

可以通过提高胶料内整体的乙烯基含量，并在配方当中加入适量的含氢硅油，减少填料的用量提高含胶料量来解决回弹性差和硫化速度偏慢的情况；也可以采用不同型号乙烯基含量的生胶，配合少量的高乙烯基生胶进行使用，控制胶料的扯断永久变形，配方当中要找到一个最佳平衡点，在避免出现胶料发脆的情况，来达到改善胶料弹性的目的。

②胶料本身偏酸性，也是导致胶料回弹性不好和硫化速度偏慢的重要因素。

由于白炭黑本身偏酸性，加上加入的结构控制剂多是偏酸性，使其胶料偏酸性，偏酸性的胶料对硫化有延迟作用，同时耐高温性能也会下降。

可以通过加入适当的弱碱性物质来改善胶料的酸性含量，一般胶料的PH值在中性或偏弱碱性范围对改善弹性和硫化速度有好处。

③其他方面：胶料内增塑剂或结构控制剂加入过多，导致的胶料回弹性不好和硫化速度偏慢；胶料内增塑剂或结构控制剂加入过多，对胶料有延迟硫化作用，从而导致胶料回弹性变差和硫化速度偏慢，可以选用分子量分布较窄和带有一定挥发分的生胶，改善胶料的脱模，从而减少增塑剂的用量；用烷氧基硅烷对白炭黑表面进行处理的，配合羟基硅油进行使用，采用两步法让白炭黑分子和生胶分子有一定的结合反应时间，工艺上可以采取养生，来减少结构控制剂的用量，达到改善胶料回弹性和硫化速度的目的。

同时每种型号的胶料建立一个标准的硫化曲线，也是控制好混炼胶生产品质稳定的一种手段。

2、挤出胶产生气泡的原因和解决方案：产生的原因：由于硅橡胶的透水性较大，特别是沉淀法白炭黑所做的混炼胶，随着空气中的相对湿度增大，混炼胶中水分含量也线性增大。

当水分太多时，硅橡胶由透明变为不透明，特别到了冬季由于环境温度较低，胶料表面的水分释放时间很慢或根本释放不掉，导致挤出制品表面易气泡。

混炼硅橡胶常见问题及解决方法1、生胶吃粉慢原因：1、生胶分子量偏高，2、DMC中含有三官能基团轻微交联的硅橡胶生胶处理：1、选择合适的生胶分子量或降低生胶分子量使用2、在混炼时适当添加500cs~1000cs二甲基硅油或低分子或水2、混炼胶透明度差原因：1、白炭黑颗粒粗难分散。

2、低分子未除尽，硫化胶内有雾状3、包辊遍数不够4、原材料存脏物5、环境卫生差6、设备密封差，抽真空时脏物进入胶中7、热炼时高温时间短8、充氮气操作不当3、胶外观不一致原因：1、白炭黑批次间出现色差2、冷炼时间不一致3、辅料外观有差异处理：1、热炼时间，温度要统一2、留意白炭黑批次之间的色差，出现后及时更换3、发货时应将同一时间的胶料发出，以防胶料存储时间长与空气发生反应，胶变色。

4、原材料统一4、胶料不包辊原因：1、胶料塑性值高2、辊温过低处理：1、提高辊温，关闭冷却水2、控制适当炼胶时间3、加入适当助剂5、回弹性差原因：1、生胶乙烯基配方不合理2、助剂过多3、开炼时间不够，白炭黑与生胶浸润差4、冷炼温度高处理：1、适量加入多乙烯基硅油，提高乙烯基2、分散剂量适当3、白炭黑吃完后，冷炼延长至45min4、保证冷炼温度6、撕裂强度差原因：1、生胶乙烯基不合理2、白炭黑粗，比表面积小3、硫化不熟4、胶发脆处理：1、用多乙烯基硅油或选用乙烯基生胶调整乙烯基含量2、更换白炭黑填料，选用比表面积大，性能好的白炭黑，更换质量档次高的产品3、调整硫化剂量和硫化时间4、降低乙烯基，用甲基硅油或低乙烯基生胶调整7、胶粘原因：1、生胶聚合不好，低分子物过多，或生胶分子量过低2、抽真空不好3、助剂量过大4、脱模剂少5、硫化不熟6、模具清理不干净处理：1、换货或发高分子量生胶进行拼用2、真空度控制得当3、减少分散剂量，胶与胶拼用4、补加脱模剂5、提高硫化胶温度，延长硫化时间6、定期清理模具7、使用另类型脱模剂8、永久变形大原因：1、配胶配比不合理，低分子量低乙烯基胶过多2、乙烯基偏低3、真空不好4、硫化时间短处理：1、加入高乙烯基生胶，提高乙烯基含量，或适当添加助剂2、延长真空时间3、延长高温捏合时间9、胶黄原因：1、生胶中含有NH2和CL-离子2、白炭黑含有Fe3+多3、高温温度不够，真空时间短4、白炭黑选择不合理，外观黄5、抽真空或充氮气不好1、加入含氢硅油等抗黄，目的是与NH2和CL-离子反应，生成NH3和HCL抽真空时抽尽2、保证高温时间和温度，否则助剂与NH2和CL-离子反应不充分3、改用其它牌号白炭黑4、保证抽真空和充氮气时间10、混炼时难吃粉原因：1、结构剂量少2、结构剂中羟基含量过低3、生胶分子量高，且分子量分布过窄4、生胶中有微交联的硅橡胶生胶5、白炭黑与助剂加入量不成比例6开炼或捏合温度过低处理：1\增加结构剂2、选用分子量分布均匀的生胶3、加料时与结构剂成比例加入4适当提高开炼或捏合温度。

橡胶软化剂和增塑剂及使用原则
橡胶软化剂和增塑剂是两种在橡胶制品生产中常用的添加剂，能够改善橡胶的柔软性、延展性和可加工性。

橡胶软化剂通常是有机化合物，能够与橡胶产生物理或化学相互作用，从而改变橡胶的分子链结构，使其变得更加柔软和易变形。

增塑剂是一类片状非金属材料，能够增加橡胶的韧性、扩散性和可用面积，使其易于加工和成型。

使用原则：
1.合理选择：根据不同的橡胶种类和产品要求，选择适合的橡胶软化剂和增塑剂。

一般应考虑产品的强度、硬度、弹性以及其它相关性能，选择合适的添加剂。

2.合理配比：需要合理控制橡胶软化剂和增塑剂的掺量和配比，以确保橡胶制品的性能和质量。

掺入过量的添加剂可能会导致安全隐患，还会引起橡胶制品老化和性能下降。

3.稳定性：橡胶软化剂和增塑剂的稳定性对产品的使用寿命和安全性有重要影响。

选择具有良好稳定性的添加剂，并在产品生产过程中采取适当的措施，避免添加剂的挥发、分解、溢出等现象。

4.安全性：橡胶软化剂和增塑剂应符合国家相关的安全标准和要求。

在使用过程中，应加强安全宣传和培训，提高工作人员的安全意识和操作技能，预防事故的发生。

5.环境友好：在选择橡胶软化剂和增塑剂时，应尽量选择环境友好的产品。

避免使用对人身健康和环境产生危害的添加剂，减少对环境的污染和破坏。

在橡胶制品生产中，橡胶软化剂和增塑剂的选择和使用是非常重要的
环节。

只有合理选择添加剂，并根据生产要求控制好添加剂的掺量和配比，才能保证橡胶制品的性能和质量，并确保产品的安全和环保。

橡胶整改报告和整改措施橡胶整改报告根据公司对橡胶生产过程中存在的问题进行了全面的调查和分析，现将整改报告如下：一、问题描述：在橡胶生产过程中，存在以下问题：1. 生产线上操作人员操作不规范，存在工艺参数调整不及时、设备维护不到位等情况；2. 原材料存储管理不规范，仓库温湿度控制不当，导致原料质量下降；3. 生产过程中的废水、废气处理不完善，环境污染指标高于国家标准；4. 部分产品质量不稳定，存在出厂次品率偏高的问题；5. 员工加班情况频繁，存在工时超标的现象。

二、整改措施：为解决以上问题，提出以下整改措施：1. 加强操作人员培训，提升技能水平和责任意识。

设立生产工艺标准操作规程，明确责任人，并进行定期培训，确保操作规范；2. 完善原材料存储管理制度，设立专门的仓储管理人员，负责仓库温湿度控制和原料的存储检验。

定期检查原料质量，确保生产需求；3. 修复和改进废水、废气处理设施，符合国家环保要求。

加强日常维护和检查，确保废水、废气排放达标；4. 加强产品质量管理，制定详细的质量控制标准，设立质检人员负责产品质量检查。

对次品率高的产品，追踪问题原因，采取针对性的措施，降低次品率；5. 合理安排生产计划，减少加班。

优化生产流程，提高生产效率，减少加班情况，确保员工健康工作。

三、整改进展：通过制定整改措施并组织实施，目前已经取得了一定的整改进展：1. 完成了操作人员培训，提高了操作规范性和责任意识；2. 搭建了原材料仓储管理制度，成立了仓储管理团队；3. 开展了废水、废气处理设施的修复和改进工作，环保指标有所改善；4. 完善了产品质量控制标准，降低了次品率；5. 优化了生产计划，有效减少了加班情况。

四、后续计划：未来，我们将持续跟进整改进展，并计划采取以下措施：1. 继续加强操作人员培训，确保操作人员的操作规范性；2. 持续跟踪仓储管理制度的执行情况，确保原料质量；3. 加强废水、废气处理设施的日常维护和检查，确保环保指标符合要求；4. 持续优化产品质量控制标准，提高产品质量；5. 进一步优化生产计划，减少加班情况。

橡胶制品喷霜的产生原因及解决措施橡胶制品喷霜是指橡胶制品在使用过程中，表面出现白色或灰色粉末状沉积物的现象。

这种现象不仅影响了橡胶制品的外观美观，还可能降低其物理性能和使用寿命。

因此，了解橡胶制品喷霜的产生原因，并采取相应的解决措施是非常重要的。

1.高温条件下吸油：在高温条件下，橡胶制品会吸收周围空气中的油脂，这是喷霜的一个常见原因之一解决措施：减少橡胶制品与油脂接触的机会，可以使用合适的存放方法，避免和油脂等有机溶剂接触，同时在高温条件下尽量减少橡胶制品的使用。

2.橡胶老化：随着时间的推移，橡胶材料会发生老化，导致其表面产生喷霜。

解决措施：避免橡胶制品过长时间暴露在阳光下或高温环境中。

定期清洁和保养橡胶制品，以延长其使用寿命。

3.静电吸尘：橡胶制品在使用过程中，由于与空气的摩擦或静电产生，会导致周围的尘埃和颗粒吸附在表面上，形成喷霜。

解决措施：定期清洁橡胶制品表面，可以使用湿布擦拭，或者使用清洁剂去除附着物。

4.橡胶材料成分问题：橡胶制品制造过程中，如果橡胶原料中的杂质含量过高，或者添加剂配比不当，也会导致喷霜问题。

解决措施：严格控制橡胶原料的质量，确保杂质含量低于标准要求，并根据具体的使用要求和工艺参数，合理调整添加剂的配比。

针对橡胶制品喷霜的解决措施主要包括以下几个方面：1.清洗橡胶制品表面：定期清洗橡胶制品表面，可以使用水或者专用的清洁剂擦拭，去除尘埃和油脂等附着物。

2.防止高温暴露：避免橡胶制品长时间暴露在高温环境中，可以在存放或使用时选择低温环境，或者采取适当的防护措施，如遮阳、保温等。

3.选用优质橡胶材料：在橡胶制品的制造中，选择优质橡胶原料，确保杂质含量低，并根据具体要求进行橡胶材料的配比和热处理等工艺控制。

4.提高防静电能力：对于容易产生静电的橡胶制品，可以采用添加抗静电剂或防尘剂，以减少静电的产生和吸附尘埃的能力。

总之，橡胶制品喷霜的产生原因多种多样，解决措施也需要根据具体情况进行调整。

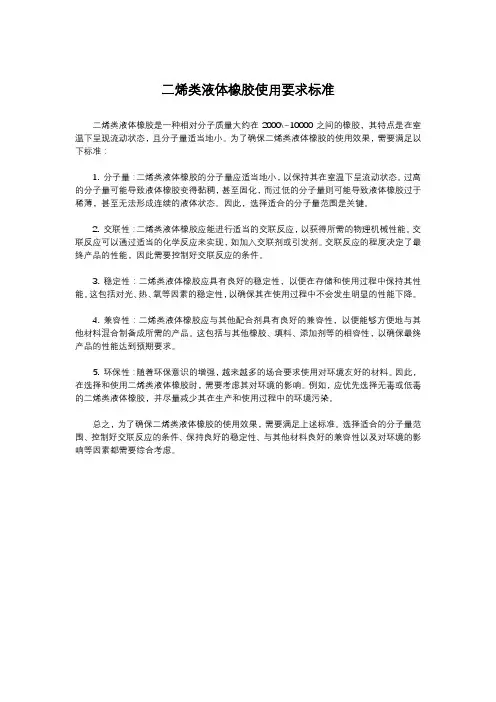

二烯类液体橡胶使用要求标准
二烯类液体橡胶是一种相对分子质量大约在2000\~10000之间的橡胶，其特点是在室温下呈现流动状态，且分子量适当地小。

为了确保二烯类液体橡胶的使用效果，需要满足以下标准：
1. 分子量：二烯类液体橡胶的分子量应适当地小，以保持其在室温下呈流动状态。

过高的分子量可能导致液体橡胶变得黏稠，甚至固化，而过低的分子量则可能导致液体橡胶过于稀薄，甚至无法形成连续的液体状态。

因此，选择适合的分子量范围是关键。

2. 交联性：二烯类液体橡胶应能进行适当的交联反应，以获得所需的物理机械性能。

交联反应可以通过适当的化学反应来实现，如加入交联剂或引发剂。

交联反应的程度决定了最终产品的性能，因此需要控制好交联反应的条件。

3. 稳定性：二烯类液体橡胶应具有良好的稳定性，以便在存储和使用过程中保持其性能。

这包括对光、热、氧等因素的稳定性，以确保其在使用过程中不会发生明显的性能下降。

4. 兼容性：二烯类液体橡胶应与其他配合剂具有良好的兼容性，以便能够方便地与其他材料混合制备成所需的产品。

这包括与其他橡胶、填料、添加剂等的相容性，以确保最终产品的性能达到预期要求。

5. 环保性：随着环保意识的增强，越来越多的场合要求使用对环境友好的材料。

因此，在选择和使用二烯类液体橡胶时，需要考虑其对环境的影响。

例如，应优先选择无毒或低毒的二烯类液体橡胶，并尽量减少其在生产和使用过程中的环境污染。

总之，为了确保二烯类液体橡胶的使用效果，需要满足上述标准。

选择适合的分子量范围、控制好交联反应的条件、保持良好的稳定性、与其他材料良好的兼容性以及对环境的影响等因素都需要综合考虑。

橡胶制品行业质量问题与风险防控橡胶制品行业是我国重要的基础原材料产业之一，广泛应用于汽车、机械、建筑、医疗等多个领域。

随着经济的快速发展和科技的进步，橡胶制品行业也呈现出快速发展的态势。

然而，在发展过程中，质量问题和风险防控成为行业面临的重要挑战。

本文将从专业角度分析橡胶制品行业的质量问题，并提出相应的风险防控措施。

一、质量问题分析1.1 原材料质量不稳定橡胶制品的原材料主要包括天然橡胶和合成橡胶，其质量的稳定性对制品的质量起到关键作用。

然而，受限于橡胶种植和提取技术的限制，原材料的质量往往存在波动，对制品的质量产生不利影响。

1.2 生产工艺不合理橡胶制品的生产工艺包括混炼、硫化等关键步骤，这些步骤的合理性对制品的质量具有重要影响。

部分企业由于技术装备落后或缺乏专业技术人员，导致生产工艺不合理，无法保证制品的质量。

1.3 设备精度不足橡胶制品的生产设备对其质量具有重要影响。

设备的精度直接影响到橡胶制品的尺寸、厚度和表面质量等。

部分企业设备精度不足，导致制品质量存在较大波动。

质量检测是保证橡胶制品质量的重要手段。

然而，部分企业缺乏完善的质量检测设备和检测手段，无法对制品进行全面、准确的检测，导致质量问题无法及时发现和解决。

二、风险防控措施2.1 优化原材料采购渠道为保证原材料的质量，企业应建立稳定的原材料采购渠道，优先选择具有质量认证和良好口碑的供应商。

同时，加强对原材料的检测力度，确保原材料质量的稳定性。

2.2 改进生产工艺企业应根据产品的特性和市场需求，不断优化和改进生产工艺，确保制品的质量。

同时，加强技术人员培训，提高生产人员的操作技能和质量意识。

2.3 提升设备水平企业应注重设备的投资和更新，选择高精度、高性能的设备，确保生产过程的稳定性和制品质量。

同时，定期对设备进行维护和校准，保证设备的精度。

企业应建立健全的质量检测体系，配置完善的检测设备和检测手段，确保制品质量的全面、准确检测。

同时，加强质量管理，提高员工的质量意识，确保质量问题的及时发现和解决。
