边坡3.重力式挡土墙

挡土墙种类（二）引言概述：在挡土工程中，挡土墙是一种重要的结构，用于抵抗土体的侧向压力和防止土坡滑动。

本文将深入探讨挡土墙的种类（二），包括重力式挡土墙、加筋挡土墙、悬臂挡土墙、预制挡土墙和路堤挡土墙。

每种挡土墙类型的特点、适用范围和施工方法将在正文中详细介绍。

正文：1. 重力式挡土墙：- 自重作用：重力式挡土墙主要依靠自身重量来抵抗土体的压力。

- 结构特点：采用沿墙面分层排列的大块石头或混凝土构筑，可提供良好的稳定性。

- 适用范围：适用于矮墙、边坡护坡和道路挡土墙等。

- 施工方法：先进行墙基开挖、基础垫层的铺设，然后将石块或混凝土逐层填充，并注意墙顶坡度设计。

2. 加筋挡土墙：- 加筋方式：加筋挡土墙通过在墙的内部或背面嵌入钢筋或地面锚杆来增加墙体的稳定性。

- 特点优势：具有较高的抗侧向位移能力和较大的承载能力，适用于高度较大的挡土墙。

- 适用范围：常用于大型土石方工程、挡土墙和挡土坝等。

- 施工方法：先进行墙基开挖和基础的铺设，然后逐层建构墙体，并在墙的背面或内部嵌入加筋材料。

3. 悬臂挡土墙：- 结构特点：悬臂挡土墙利用墙体自身的重量和悬臂杆件的力作用来稳定土体。

- 适用范围：适用于较高的挡土墙和高度不规则或曲线形状的挡土墙。

- 特点优势：悬臂挡土墙具有较大的抗倾覆能力和较小的排土工程量。

- 施工方法：先进行墙基开挖、基础的铺设以及制作悬臂杆件，然后逐步建构挡土墙。

4. 预制挡土墙：- 预制方式：预制挡土墙是在现场外部制备墙体构件，并在施工现场进行安装拼接。

- 特点优势：具有施工便利性和较快的施工效率，减少现场工期。

- 适用范围：常用于公路、铁路和水利工程等。

- 施工方法：选取适当的预制方法，如预制混凝土挡土墙、预制钢结构挡土墙等，并进行现场的组装和安装。

5. 路堤挡土墙：- 用途特点：路堤挡土墙是用于公路或铁路路堤侧边的挡土结构。

- 结构形式：可采用重力式挡土墙、加筋挡土墙和悬臂挡土墙等形式。

“挡土墙”通常用来保护道路和建筑的安全。

它们的结构包括：墙壁、墙脚、墙柱和墙墩。

这些结构都可以帮助阻碍道路的倾斜，保护道路不受损害。

它们之间的连接通常由一个固定的框架来完成，并且可以保证道路的安全。

一，挡土墙是一种用于支撑土体，并防止土体滑坡或坍塌的结构。

主要用于固定土壤，分流、隔离，美化环境，根据不同的材料和结构形式，挡土墙可以分为以下几类：1.重力挡土墙：重力挡土墙是一种以自身重力作用为主要抗滑力的挡土墙。

常见的重力挡土墙包括砌体挡土墙、混凝土挡土墙和石重力挡土墙等。

2. 框架挡土墙：框架挡土墙是由钢筋混凝土框架和填充土体组成的结构。

框架挡土墙可分为重力式框架挡土墙和加筋土挡土墙两种类型。

3. 塑料挡土墙：塑料挡土墙是一种利用塑料制成的模块化挡土墙体系。

它通常由塑料挡土板、连接件和填充土组成，具有轻质、易安装和耐腐蚀等特点。

4. 土工格栅挡土墙：土工格栅挡土墙是一种利用土工格栅材料构成的挡土结构。

土工格栅挡土墙可以有效增加土体的抗滑力和抗冲刷能力。

5. 混凝土梁挡土墙：混凝土梁挡土墙是一种由混凝土梁和填充土组成的挡土结构。

混凝土梁挡土墙常用于边坡的加固和支护。

6. 土工袋挡土墙：土工袋挡土墙是一种利用填充土工袋形成的挡土结构。

土工袋挡土墙具有灵活性和适应性强的特点，适用于各种地形和施工条件。

二．挡土墙的结构设计应根据挡土墙的用途、地质条件、荷载要求等因素综合考虑。

常用的挡土墙结构形式有直墙式、倾斜式、凸形墙式等。

直墙式挡土墙结构简单，施工方便，适用于一般土质和软土质；倾斜式挡土墙通过改变墙体与水平面的夹角来改变墙体受力状态，适用于一般土质和软土质；凸形墙式挡土墙通过增加墙体凸出部分来增加墙体稳定性，适用于一般土质和软土质。

三，挡土墙稳定性分析挡土墙是用于防止土体崩塌或保持土体稳定的结构物。

本文将介绍挡土墙稳定性的几个主要方面，包括抗滑稳定性、抗倾稳定性、地基稳定性、结构安全性和环境适应性。

1.抗滑稳定性挡土墙的抗滑稳定性是指其在土体滑动或滑移情况下的稳定性。

重力式挡土墙（片石混凝土挡土墙）技术交底交底内容：一、测量准备1、按设计要求放出挡墙坡脚线，同时对桩点作好保护。

2、复核距线路中线的距离、高程。

3、作好和相邻施工段的联系测量。

二、基坑开挖1、边坡检查合格后，方可开挖基础基坑。

应严格按照设计要求施工，不得改缓或改陡，以免影响墙体稳定。

本段施工范围内出露地层为粉质粘土，厚度O〜3m,其下为风化石英云母片岩。

2、基坑分段开挖，每段长度为10米，并间隔若干段开挖下一段基坑。

挡土墙为倾斜基础，应准确挖、凿，不得修补。

3、尽量保证路堑边坡的稳定，避免超挖或欠挖。

个别地段可采取必要的支挡、防护措施防止滑坡。

4、基坑开挖完毕由项目部技术人员验收，主要控制项目有地基承载力、基底高程、平面位置和平面尺寸。

检查合格后报验、进行下一工序施工。

5、对于第一段开挖的基坑，应请监理和设计确认地质情况。

三、墙体的浇筑1、基坑开挖后应及时支模、及时浇注墙体，设计为C15片石混凝土。

2、挡土墙墙身高出地面以上部分，沿墙身上、下、左、右间隔2m交错设置0.1×0.Im（或直径0.Im的圆孔）、坡度为4%的泄水孔。

墙背泄水孔位置，沿竖向设置一道塑料排水片材反滤层，厚5cm、宽30cm。

反滤层在最低排泄孔下部设置隔断层。

3、挡土墙墙身方向每隔IOm设一道伸缩缝，地层变化处增设一道沉降缝，缝宽2cm,挡土墙沿墙顶内外三边填塞沥青麻筋，填塞深度20cm。

4、浇筑混凝土时采用插入式振动器（采用70棒）捣实。

浇筑时应水平分层进行,浇筑层厚度（系指捣实后的厚度）不宜超过振动器作用部分长度的125倍，并应符合下列规定：（1）振捣棒距离模板的距离为25〜30cm,振捣棒棒距为40〜50cm,振捣时梅花状布置振捣棒的插棒位置，振捣棒应快插慢拔，并不得出现漏振、欠振和过振现象。

（2）振捣时不得碰撞模板和预埋部件。

（3）每一振点的振捣延续时间宜为20〜30秒，以混凝土不再沉落，不出现气泡，表面呈现浮浆或发亮为度。

五种常见挡土墙类型是什么范本1：1.垂直挡土墙垂直挡土墙是一种常见的挡土墙类型，通过直立的墙体来支撑和阻挡土壤的压力。

常见的垂直挡土墙有以下几种类型：1.1 重力式挡土墙重力式挡土墙主要依靠自身的重量来抵抗土壤的压力。

它通常由混凝土或砌块等材料建造而成，底部较宽，上部较窄，以增加重心稳定性。

1.2 砖石挡土墙砖石挡土墙是用砖石建筑而成的挡土墙，通过砌筑墙体来承受土壤的压力。

砖石挡土墙通常具有较高的抗倾覆能力和承载能力。

1.3 钢挡土墙钢挡土墙由钢板和钢构件组成，具有较高的强度和稳定性。

它常用于需要较高抗倾覆和承载能力的场所，如大型挡土墙、公路隧道等。

2.倾斜挡土墙倾斜挡土墙是一种以倾斜的方式支撑和阻挡土壤的压力的挡土墙类型。

常见的倾斜挡土墙有以下几种类型：2.1 自然倾斜挡土墙自然倾斜挡土墙是地形自然形成的倾斜地表，具有一定的稳定性。

在建设中，可以采取保护措施，如表面覆盖草坪或植被等，增加其稳定性。

2.2 填土坡填土坡是通过在地表上切割土壤并把土壤填充到倾斜面上来形成的挡土墙。

填土坡通常采用逐层填筑的方式，以增加坡体的稳定性。

2.3 深层土挡土墙深层土挡土墙是通过在土壤中挖掘深槽，并将挖掘出的土壤挡在槽内形成的挡土墙。

深层土挡土墙通常具有较高的抗倾覆和承载能力。

3.削土挡土墙削土挡土墙是一种通过切割和削减土体来形成的挡土墙。

常见的削土挡土墙有以下几种类型：3.1 削土槽削土槽是通过在土体中挖掘一条深槽，并将挖掘出的土体排出，形成挡土墙。

削土槽通常用于较浅的挡土墙，具有较高的抗倾覆能力。

3.2 地下连续墙地下连续墙是通过在地下挖掘一条连续的开挖槽，并在其中注入混凝土来形成的挡土墙。

地下连续墙通常用于需要较高承载能力和抗倾覆能力的场所。

4.筏状挡土墙筏状挡土墙是一种将墙体和地面整体构造成一个连续的整体，形成筏状结构的挡土墙。

筏状挡土墙通常用于需要同时承受水平和竖向土壤压力的场所。

5.箱形挡土墙箱形挡土墙是一种由钢板或混凝土墙板围成的密封空间，用来承受土壤压力。

XXXXXXX工程XXXXX标段挡墙施工方案编制：审批：XXXXXXX项目经理部二〇XX年X月X日挡墙施工方案一、工程概况本项目施工内容为XXXX工程Ⅰ标段，，本工程挡墙分重力式挡墙、土工格栅挡墙和加筋土高挡墙.原则上,当在挡墙高度≤5米时采用重力式挡墙;当5米＜挡墙高度≤15米时采用土工格栅加筋挡墙；当挡墙高度≥15米时采用土工布加筋挡墙.本工程土工格栅加筋挡墙长度为298。

4米，最高填方高度为24。

6米；土工格栅挡墙为453。

9米，最高填方高度为11。

4米;重力式挡墙为494.5米，最高填方高度为5米；二、编制依据1、XXXXXXXXXXX2、XXXXXXXXXXXX3、XXXXXXXXXXXX三、施工准备1、材料要求1。

1加筋土工布为高韧聚酯聚丙烯符合有纺土工布,纵向为聚酯纱线，横向为聚丙烯纱线。

在要求强度下的延伸率≤10%，幅宽不小于5米；在粘土或粉土中：Ⅰ型土工布加筋方向短期设计强度≥100KN/m，6％应变时抗拉强度≥57KN/m，100年长期设计强度≥55KN/m，横向短期设计强度≥50KN/m,100年长期设计强度≥28KN/m；Ⅱ型土工布加筋方向短期设计强度≥200KN/m，6%应变时抗拉强度≥114KN/m,100年长期设计强度≥110KN/m，横向短期设计强度≥50KN/m，长期设计强度≥28KN/m；以上强度测试方法为国标或ISO标准。

1。

2土工格栅挡墙筋材采用100—50型钢塑土工格栅，纵向标称强度≥100KN/m，横向标称强度≥50KN/m，结点剥离力≥500N，屈服伸长率≤3％.1.3重力式挡墙石料极限抗压强度为≥300kg/cm，最小厚度为15cm,砌筑时,尽可能选用较大和表面较平的毛石砌筑。

2、施工放线施工测量放线是指导施工的重要依据，在进行施工测量放线前,应充分熟悉和理解施工图纸和XXX工程施工图设计说明及施工技术要求》，并严格按照要求进行施工放线。

平整范围以外的挡土墙均以墙顶外缘为定位点（设计中有明确要求的除外)。

边坡与挡墙的区别在高速公路上，我们常常能看到路旁会有一道人工开凿的墙，有些还呈阶梯状，为什么要在公路上这样做的?下面小编来介绍一下边坡与挡墙。

一、边坡定义：边坡指的是为保证路基稳定，在路基两侧做成的具有一定坡度的坡面。

成因分类1、按成因分类：可分为人工边坡和自然边坡;2、按地层岩性分类：可分为土质边坡和岩质边坡。

按岩层结构分为：层状结构边坡、块状结构边坡、网状结构边坡;按岩层倾向与坡向的关系分为：顺向边坡、反向边坡、直立边坡。

3、按使用年限分类：可分为永久性边坡和临时性边坡。

适用条件①对各种易于风化的软岩层(如泥质砂岩、页岩、千枚岩、泥质板岩等)边坡，当岩层风化不甚严重时;②所防护的边坡，本身必须是稳定的，但其坡面形状、陡度及平顺性不受限制;③所防护的边坡，必须是干燥、无地下水的岩质边坡。

二、挡墙定义：挡墙也就是俗称的护坡。

传统的护坡主要有浆砌或干砌块石护坡、现浇混凝土护坡、预制混凝土块体护坡等。

在模具制造中起到固定，隔挡的作用。

生态护坡这些传统的边坡工程,对边坡的处理主要是强调其强度功效，却往往忽视了其对环境的破坏;生态护坡作为岩土工程与环境工程相结合的产物,它兼顾了防护与环境两方面的功效，是一种很有效的护坡、固坡手段。

设计措施生态护坡设计应与生态过程相协调统一，尽量使其对环境的破坏影响达到最小。

三、常用的挡土墙形式(一)重力式挡土墙重力式挡土墙依靠圬工墙体的自重抵抗墙后土体的侧向推力(土压力)，以维持土体的稳定，是我国目前最常用的一种挡土墙形式，多用浆砌片(块)石砌筑。

缺乏石料地区，有时可用混凝土预制块作为砌体，也可直接用混凝土浇筑，一般不配钢筋或只在局部范围配置少量钢筋。

这种挡土墙形式简单、施工方便，可就地取材、适应性强，因而应用广泛。

缺点是墙身截面大，圬工数量也大，在软弱地基上修建往往受到承载力的限制，墙高不宜过高。

重力式挡土墙墙背形式可分为俯斜、仰斜、垂直、凸形折线(凸折式)和衡重式5种。

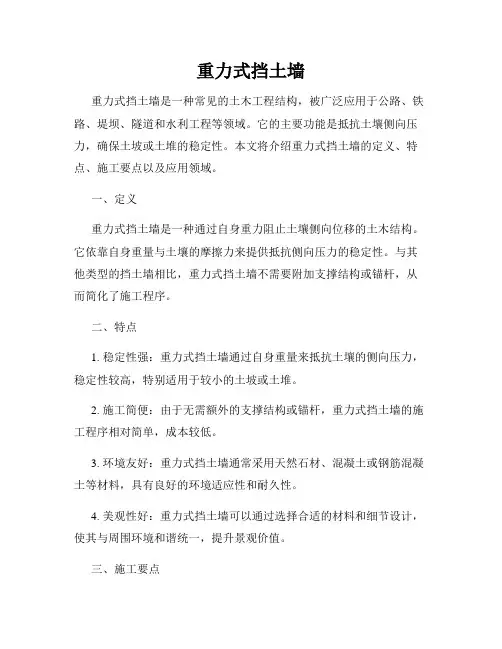

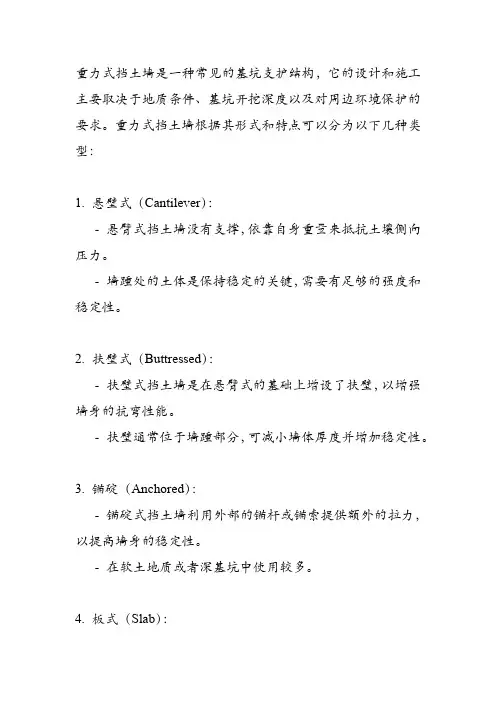

重力式挡土墙重力式挡土墙是一种常见的土木工程结构，被广泛应用于公路、铁路、堤坝、隧道和水利工程等领域。

它的主要功能是抵抗土壤侧向压力，确保土坡或土堆的稳定性。

本文将介绍重力式挡土墙的定义、特点、施工要点以及应用领域。

一、定义重力式挡土墙是一种通过自身重力阻止土壤侧向位移的土木结构。

它依靠自身重量与土壤的摩擦力来提供抵抗侧向压力的稳定性。

与其他类型的挡土墙相比，重力式挡土墙不需要附加支撑结构或锚杆，从而简化了施工程序。

二、特点1. 稳定性强：重力式挡土墙通过自身重量来抵抗土壤的侧向压力，稳定性较高，特别适用于较小的土坡或土堆。

2. 施工简便：由于无需额外的支撑结构或锚杆，重力式挡土墙的施工程序相对简单，成本较低。

3. 环境友好：重力式挡土墙通常采用天然石材、混凝土或钢筋混凝土等材料，具有良好的环境适应性和耐久性。

4. 美观性好：重力式挡土墙可以通过选择合适的材料和细节设计，使其与周围环境和谐统一，提升景观价值。

三、施工要点1. 壁面坡度：重力式挡土墙的壁面坡度应根据土壤类型、倾斜度和保持原始地貌等因素确定，通常为1:1.5至1:2。

2. 地基处理：为确保挡土墙的稳定性，应对地基进行充分的处理，如清理杂物、浸湿或固化松软土壤。

3. 材料选择：挡土墙的材料应选择符合设计要求的天然石材、混凝土或钢筋混凝土等材料，并严格按照规范进行施工。

4. 排水系统：合理的排水系统是重力式挡土墙的关键，应通过设置排水管、过滤层和防渗布等设施，确保土壤的排水畅通。

四、应用领域重力式挡土墙广泛应用于以下领域：1. 公路和铁路工程：用于边坡护坡、桥梁基础和路堤防护等；2. 水利工程：用于堤坝、水坝、河道修整等；3. 城市建设：用于城市河道治理、地铁隧道出口、市政设施建设等。

总结：重力式挡土墙是一种简洁高效的土木工程结构，在工程实践中具有广泛的应用。

它通过自身重量来抵抗土壤侧向压力，具有稳定性强、施工简便、环境友好和美观性好等特点。

五种常见挡土墙类型在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止土体变形失稳，保持土体的稳定性。

挡土墙的类型多种多样，每种类型都有其特点和适用范围。

下面我们就来介绍五种常见的挡土墙类型。

一、重力式挡土墙重力式挡土墙是依靠墙身自重来抵抗土压力的挡土墙。

它通常由块石、片石、混凝土或素混凝土等材料砌筑而成。

这种挡土墙的优点是结构简单、施工方便、就地取材、造价低廉。

重力式挡土墙一般适用于高度小于 6 米、地基承载力较好的地段。

重力式挡土墙的墙身截面通常为梯形，其稳定性主要取决于墙身自重和墙底与地基之间的摩擦力。

为了增加墙身的稳定性，可以在墙身设置凸榫，以增加抗滑力。

重力式挡土墙的排水措施也非常重要，通常在墙身设置泄水孔，以排除墙后的积水，减少水压力对墙身的影响。

二、悬臂式挡土墙悬臂式挡土墙是由立壁、趾板和踵板三部分组成的钢筋混凝土挡土墙。

立壁类似于悬臂梁，趾板和踵板则类似于悬臂梁的支座。

悬臂式挡土墙的优点是结构轻巧、受力合理、对地基承载力要求较低。

它适用于墙高大于 6 米、地基承载力较差的地段。

悬臂式挡土墙的设计需要考虑土压力的分布、墙身的内力和变形等因素。

在计算时，通常将墙身视为静定结构，采用结构力学的方法进行分析。

为了提高悬臂式挡土墙的抗裂性能，通常在墙身配置适量的钢筋。

三、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长每隔一定距离增设扶壁而形成的一种挡土墙。

扶壁的作用是增加墙身的稳定性和抗弯能力。

扶壁式挡土墙适用于墙高大于 10 米、地质条件较差的地段。

扶壁式挡土墙的计算方法与悬臂式挡土墙类似，但由于扶壁的存在，其结构更加复杂，需要考虑扶壁与墙身之间的相互作用。

在施工时，扶壁式挡土墙的模板工程和钢筋工程较为复杂，需要精心组织施工。

四、锚杆式挡土墙锚杆式挡土墙是由锚杆、肋柱和挡板组成的挡土墙。

锚杆是一种锚固在稳定地层中的受拉杆件，它通过与地层之间的摩擦力和粘结力来承受土压力。
