钢管公称直径与钢管实际外径的对照表

钢管公称直径与钢管实际外径的对照表1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′寸=DN251.2′′寸=DN321.5′′寸=DN402′′寸=DN502.5′′寸=DN653′′寸=DN804′′寸=DN1005′′寸=DN1256′′寸=DN1508′′寸=DN20010′′寸=DN25012′′寸=DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X 壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR 管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

∙常用管道公称直径和外径对照∙2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

∙公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 钢管公称直径与内、外径的关系对照表.钢管公称直径与内、外径的关系对照 1. 总则 1 .0 .1本标准规定了石油化工企业用 D N 10 - D N2 0 00 的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

1 0 .2 1 .0 .3 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

本标准代替《钢管的公称直径、外径和壁厚》（ BA 3- 4 -1 -9 2 ）。

2.引用标准GB8 1 6 3 GB9 9 4 8 GB6 4 7 9 GB5 1 3 0 GB/ T 1 49 7 6 GB/ T 3 09 1 GB/ T 3 09 2 GB/ T 1 49 8 0 SY/ T5 0 3 7输送液体用无缝钢管石油裂化用无缝钢管化肥设备用高压无缝钢管高压锅炉用无缝钢管流体输送用不锈钢无缝钢管低压流体输送用镀锌焊接钢管低压流体输送用焊接钢管低压流体输送用大直径电焊钢管普通流体输送管道用螺旋埋弧焊钢管SH 3 40 5 石油化工企业钢管尺寸系列 GB3 2 7 4 GB9 1 2 GB6 6 5 4 GB3 5 3 1 GB5 6 8 1 GB7 1 1 GB7 1 3 GB3 2 8 0 GB/ T 4 23 7 GB4 2 3 8 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件普通碳素结构钢和低合金结构钢薄钢板技术条件压力容器用碳1/ 30素钢和低合金钢厚钢板低温压力容器用低合金厚钢板技术条件压力容器用热轧钢带优质碳结构钢热轧厚钢板和宽钢带锅炉用碳素钢和低合金钢板不锈钢冷轧钢板不锈钢热轧钢板耐热钢板执行本标准时，尚应符合上述相关标准的要求。

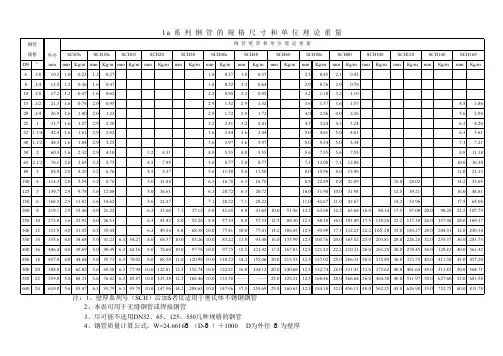

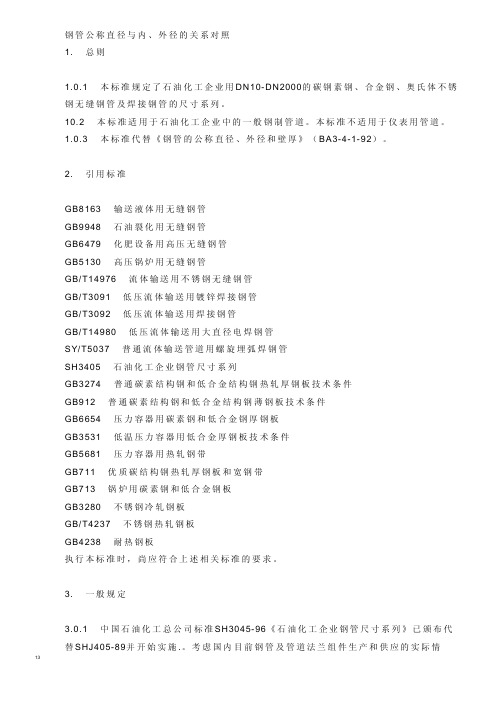

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

钢管公称直径与内、外径的关系对照表钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了⽯油化⼯企业⽤DN10-DN2000的碳钢素钢、合⾦钢、奥⽒体不锈钢⽆缝钢管及焊接钢管的尺⼨系列。

10.2 本标准适⽤于⽯油化⼯企业中的⼀般钢制管道。

本标准不适⽤于仪表⽤管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引⽤标准GB8163 输送液体⽤⽆缝钢管GB9948 ⽯油裂化⽤⽆缝钢管GB6479 化肥设备⽤⾼压⽆缝钢管GB5130 ⾼压锅炉⽤⽆缝钢管GB/T14976 流体输送⽤不锈钢⽆缝钢管GB/T3091 低压流体输送⽤镀锌焊接钢管GB/T3092 低压流体输送⽤焊接钢管GB/T14980 低压流体输送⽤⼤直径电焊钢管SY/T5037 普通流体输送管道⽤螺旋埋弧焊钢管SH3405 ⽯油化⼯企业钢管尺⼨系列GB3274 普通碳素结构钢和低合⾦结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合⾦结构钢薄钢板技术条件GB6654 压⼒容器⽤碳素钢和低合⾦钢厚钢板GB3531 低温压⼒容器⽤低合⾦厚钢板技术条件GB5681 压⼒容器⽤热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉⽤碳素钢和低合⾦钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执⾏本标准时，尚应符合上述相关标准的要求。

3. ⼀般规定3.0.1 中国⽯油化⼯总公司标准SH3045-96《⽯油化⼯企业钢管尺⼨系列》已颁布代况。

全部执⾏该标准尚有⼀定困难。

本标准基本按照SH3405-96的规定，但作了若⼲修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现⾏规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在⽼⼚改造设计中仍有可能选⽤⼩外径钢管，本标准补充列⼊了外径钢管系列，但不推荐选⽤。

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管? ?DN84分管? ?DN156分管? ?DN201′? ???DN251.2′? ?DN321.5′? ?DN402′? ???DN502.5′? ?DN653′? ???DN804′? ???DN1005′? ???DN1256′? ???DN1508′? ???DN20010′? ???DN25012′? ???DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De 来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 钢管公称直径与内、外径的关系对照表.钢管公称直径与内、外径的关系对照 1. 总则 1 .0 .1本标准规定了石油化工企业用 D N 10 - D N2 0 00 的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

1 0 .2 1 .0 .3 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

本标准代替《钢管的公称直径、外径和壁厚》（ BA 3- 4 -1 -9 2 ）。

2.引用标准GB8 1 6 3 GB9 9 4 8 GB6 4 7 9 GB5 1 3 0 GB/ T 1 49 7 6 GB/ T 3 09 1 GB/ T 3 09 2 GB/ T 1 49 8 0 SY/ T5 0 3 7输送液体用无缝钢管石油裂化用无缝钢管化肥设备用高压无缝钢管高压锅炉用无缝钢管流体输送用不锈钢无缝钢管低压流体输送用镀锌焊接钢管低压流体输送用焊接钢管低压流体输送用大直径电焊钢管普通流体输送管道用螺旋埋弧焊钢管SH 3 40 5 石油化工企业钢管尺寸系列 GB3 2 7 4 GB9 1 2 GB6 6 5 4 GB3 5 3 1 GB5 6 8 1 GB7 1 1 GB7 1 3 GB3 2 8 0 GB/ T 4 23 7 GB4 2 3 8 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件普通碳素结构钢和低合金结构钢薄钢板技术条件压力容器用碳1/ 30素钢和低合金钢厚钢板低温压力容器用低合金厚钢板技术条件压力容器用热轧钢带优质碳结构钢热轧厚钢板和宽钢带锅炉用碳素钢和低合金钢板不锈钢冷轧钢板不锈钢热轧钢板耐热钢板执行本标准时，尚应符合上述相关标准的要求。

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。
