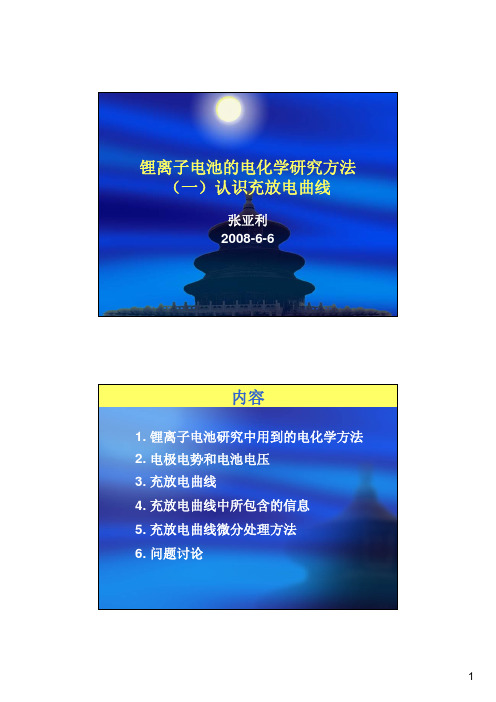

认识充放电曲线

充放电极化曲线电流电压
充放电极化曲线是描述电池在充电或放电过程中，电极上发生的电化学反应与对应的电流、电压之间的关系曲线。

在充电过程中，随着电荷的积累，电极的电位会发生变化，同时电极上会发生一定的极化现象，表现为电压的升高。

当电流密度一定时，电极电位与对应的电流之间呈线性关系，可以表示为极化曲线。

在极化曲线上，存在两个重要的点：开路电位和电化学极化电位。

开路电位是指电极在没有电流通过时的电位。

如果电极的电势低于开路电位，则电极表面会出现电化学氧化反应或还原反应，导致电极的极化现象。

在极化曲线上，对应于电流密度的点是电化学极化电位，该点的电极电位与电流之间存在一定的斜率关系。

在电池的充放电过程中，随着电流密度的变化，电极的极化现象也会发生变化。

当电流密度较小时，电极上的反应速度较慢，电极的极化现象较小；当电流密度较大时，电极上的反应速度加快，电极的极化现象加剧。

因此，在电池的充放电过程中，需要控制适当的电流密度和电压，以避免过度的极化现象导致电池性能下降或损坏。

铅酸电池电压电量曲线
铅酸电池是一种常见的蓄电池类型，广泛应用于汽车、UPS系统等领域。

铅酸电池的电压电量曲线一般可分为充电曲线和放电曲线。

1. 充电曲线：
在铅酸电池充电过程中，电压随着电量的增加而变化。

典型的铅酸电池充电曲线可分为三个阶段：
•起始阶段（恒流充电）：在开始充电时，电池电压较低，电流较大。

这个阶段充电电流是恒定的，电池电压缓慢上升。

•中间阶段（饱和充电）：随着电池电量的增加，电池电压逐渐上升，充电电流逐渐减小。

这个阶段充电电流逐渐减小，电池
电压接近最高允许电压。

•末端阶段（浮充电）：一旦电池电量充满，充电电流几乎为零，电池进入浮充状态。

此时，电池电压保持在一个相对稳定的水
平。

2. 放电曲线：
在铅酸电池放电过程中，电压随着电量的减少而变化。

放电曲线一般较为平稳，电池电压在整个放电过程中相对稳定。

铅酸电池的放电曲线一般呈现出一个缓慢下降的趋势，电池电压逐渐降低，直到达到电池最低工作电压。

以上描述是一般情况下的铅酸电池电压电量曲线，实际曲线可能会受到电池设计、温度、充电/放电条件等因素的影响。

具体的电压电量曲线还取决于电池的具体类型和用途。

典型日充放电曲线（最新版）目录一、引言二、什么是典型日充放电曲线三、典型日充放电曲线的特点四、典型日充放电曲线的应用五、结论正文一、引言随着我国新能源产业的快速发展，电动汽车作为其中的重要组成部分，逐渐成为了人们日常出行的重要交通工具。

对于电动汽车而言，充放电曲线是衡量其性能的重要指标。

本文将介绍典型日充放电曲线，解析其特点及应用。

二、什么是典型日充放电曲线典型日充放电曲线，又称为日循环充放电曲线，是指电动汽车在典型日常使用场景下，电池在一天内的充电和放电过程所形成的曲线。

该曲线可以反映电池在一天中的能量消耗、补充情况，以及电池性能的变化。

三、典型日充放电曲线的特点1.非线性：典型日充放电曲线具有非线性特点，即充电和放电的速度不是恒定的，而是随着电池剩余电量的变化而变化。

一般来说，电池在低电量时充电速度较快，在高电量时充电速度较慢；放电过程则相反，低电量时放电速度较慢，高电量时放电速度较快。

2.两段式：典型日充放电曲线可以分为两个阶段。

第一阶段是充电过程，从电池最低电量开始，直至电池充满。

第二阶段是放电过程，从电池充满开始，直至电池最低电量。

3.充放电效率：典型日充放电曲线还反映了电池的充放电效率。

一般来说，充电过程中的效率较低，因为电池在低电量时需要快速补充能量；放电过程中的效率较高，因为电池在高电量时需要稳定地释放能量。

四、典型日充放电曲线的应用典型日充放电曲线在电动汽车的研发、生产和使用过程中具有重要作用。

通过研究典型日充放电曲线，可以：1.优化电池设计：根据典型日充放电曲线，可以对电池的容量、充放电速率等参数进行优化，以提高电池的性能和使用寿命。

2.指导充电设施建设：通过分析典型日充放电曲线，可以了解电动汽车在一天内的充电需求，从而合理规划充电站的规模、布局和充电功率。

3.提高电动汽车使用效率：了解典型日充放电曲线，可以帮助用户合理安排充电时间，降低充电成本，提高电动汽车的使用效率。

五、结论典型日充放电曲线是研究电动汽车性能和指导充电设施建设的重要依据。

电池充放电曲线（2021年整理）
电池充放电曲线是指电池在充电和放电过程中电压和电流的变化关系。

了解电池的充
放电曲线有助于正确使用和维护电池，延长其使用寿命。

一、电池充电曲线
电池充电曲线通常分为以下三个阶段：
1. 恒流充电阶段（常数电流充电）。

在该阶段，电池电流呈常数，电池电压逐渐上升并保持在一定值，直到电池充满为止。

1. 平台区（开路电压）。

当电池不经过任何负载时，即开路状态，电池电压保持在一个较稳定的值，称为电池的开路电压。

在该阶段，电池已经耗尽了能够提供的最大电流，
无法再为负载提供更多的能量。

3. 死亡区（截止电压）。

在该阶段，电池电压已经降低到一个不能提供任何能量的值，称为截止电压。

三、电池健康状态和充电曲线的关系
电池的健康状态会直接影响其充电曲线。

例如，如果电池年限已经过长或经常充放电，就会导致其容量下降，电池内阻增加，充电时间变长等。

同时，不同材料的电池也会有不
同的充放电曲线。

在使用电池时应注意以下事项：
1. 根据充电器或电池说明书选择正确的电压和电流来充电，不要充电过度或使用过度。

2. 避免过充或过放电，过充或过放电会导致电池的容量降低和内阻增加，缩短电池
的寿命。

3. 避免在高温或低温环境下使用电池，这也会对电池的寿命和性能造成影响。

4. 废电池要正确处理，不要乱丢弃，以免对环境造成污染。

电池充放电曲线解读
电池充放电曲线是指在电池进行充电和放电过程中，电压随时间的变化情况所绘制的曲线。

根据电池的不同特性，充放电曲线可以给我们提供以下几方面的信息：
1. 电池的容量：充放电曲线上的平台区域可以反映电池的容量大小。

在充电过程中，电池的电压会逐渐上升并逐渐趋于平稳，当达到一定电压后，电池处于充电平台状态。

同样，在放电过程中，电池的电压会逐渐下降并趋于稳定，在放电平台状态下电池的电压保持基本稳定。

通过测量充放电平台电压，可以推算出电池的容量大小。

2. 电池的内阻：充放电曲线上从充电平台到放电平台的电压下降或上升速率，可以反映电池的内阻大小。

内阻越大，电池的充电和放电效率就越低。

3. 电池的健康状况：正常情况下，充放电曲线的形状是平滑的，并且电池在充放电过程中电压的变化趋势是一致的。

如果电池存在问题或老化，充放电曲线可能会出现波动、不稳定或者电压下降速率变快等异常情况。

4. 充放电效率：通过比较充放电曲线上的充电斜率和放电斜率可以推算出电池的充放电效率。

充放电效率越高，电池的能量转换效率就越高。

综上所述，电池充放电曲线可以提供有关电池容量、内阻、健
康状况和充放电效率等信息，为电池的使用和维护提供了参考依据。

蓄电池充放电曲线-概述说明以及解释1.引言1.1 概述蓄电池充放电曲线是描述蓄电池在充电和放电过程中电压变化规律的一种曲线。

蓄电池作为一种常用的能量存储设备，广泛应用于家庭电力储备、汽车动力系统以及可再生能源储存等领域。

了解蓄电池的充放电曲线特征对于优化蓄电池的使用和维护具有重要意义。

充电曲线是指在给蓄电池施加电流的过程中，蓄电池的电压随时间的变化规律。

在充电过程中，当电压低于蓄电池的标准电压时，外部电源会向蓄电池施加电流，将电能转化为化学能存储在蓄电池中。

充电过程中的曲线特征包括充电开始时电压迅速上升，然后逐渐趋于平缓，最终达到充电终止电压的过程。

放电曲线是指在蓄电池给外部负载供电的过程中，蓄电池的电压随时间的变化规律。

在放电过程中，蓄电池内部的化学能转化为电能，通过外部负载实现功的输出。

放电过程中的曲线特征包括初始电压高，然后逐渐下降，在接近末端时电压骤降。

放电过程的曲线特征可以告诉我们蓄电池的电能储存状态和使用寿命。

了解蓄电池的充放电曲线特征能够帮助我们更好地掌握蓄电池的工作原理和性能特点。

通过分析充放电曲线，我们可以了解蓄电池的特定工作状态下的电压变化规律，并根据需要进行优化调整。

此外，了解蓄电池的充放电曲线特征还能帮助我们判断蓄电池的健康状况和效能，并合理规划蓄电池的使用和维护策略。

在这篇长文中，我们将重点介绍蓄电池的充放电曲线特征，包括蓄电池的基本原理、充电过程的曲线特征、放电过程的曲线特征。

通过深入了解和分析这些内容，我们可以更好地理解蓄电池的工作原理，为蓄电池的应用和发展提供参考和指导。

接下来，让我们开始探索蓄电池的充放电曲线特征吧！1.2文章结构文章结构部分的内容如下：1.2 文章结构本文共分为三个主要部分：引言、正文和结论。

在引言部分，我们将提供一些概述性的介绍，包括蓄电池充放电曲线的基本原理、文章的结构以及研究目的。

在正文部分，我们将详细探讨蓄电池的基本原理，包括蓄电池的工作原理和组成结构。

充放电曲线充放电曲线是一种必不可少的电池充电技术，它定义了一个电池在充电过程中的电流、电压和功率的变化，从而决定了电池的充电过程。

充放电曲线由四个不同的阶段组成，分别是快速充电（Fast Charge）、总体充电（Overall Charge）、常量压力（Constant Voltage）和慢充电（Slow Charge）。

这四个不同的阶段都具有特定的特点，它们在充电过程中起着重要作用。

快速充电阶段是一种比较新型的充电技术，它主要用于较小的电池，比如手机电池。

在这种技术中，电池可以在短时间内以较高的电流进行快速充电，这样可以有效提高电池的充电速度，减少充电时间。

这种技术的缺点是，由于它以较高的电流充电电池，可能会对电池造成过热，甚至影响电池的使用寿命。

总体充电阶段有利于提高电池的充电效率，主要用于较大的电池，比如锂电池。

在这种技术中，电池在较高的电压下，以较低的电流充电，使电池能够有效地储存电能。

这种技术的优点是，电流较低，可以有效防止电池过热，而且可以提高电池的充电效率。

常量压力（Constant Voltage）阶段是电池充电的最后一个阶段，这种技术的缺点是，即使电池已经完全充满，电流仍有少量流入电池，增加了电池的放电时间。

但这种技术也有优点，可以有效地降低电池的温升，有助于提高电池的使用寿命。

慢充电阶段也叫做满放电阶段，是一种新型的充放电方法，目的是放电电池的能量尽可能的均匀，以便更有效的使用电池的能量。

慢充电阶段实际上只是将常量压力阶段拆成若干个小的阶段，以较低的电压和较小的电流进行充电，同时减少电池的放电时间。

从以上内容可以看出，充放电曲线是影响电池充电过程的关键因素，它以不同的电流、电压和功率类型，构成了一个完整的充电曲线。

充放电曲线的每个阶段都具有自己独特的特点，各有优缺点，都在电池充电过程中起到不可替代的作用。

因此，为了保证电池的安全充电，应正确选择合适的充电技术，针对性地选择充放电曲线，以确保电池的最佳效果。

电化学恒电流充放电曲线
电化学恒电流充放电曲线是指在恒定电流条件下，充放电过程中电位随时间的变化关系。

具体形式和曲线特征会受到电解质溶液的性质、电池极性和材料的影响。

一般来说，电化学恒电流充放电曲线可以分为充电部分和放电部分。

充电部分: 在充电过程中，电位通常呈线性上升趋势，直到达到充电电位。

在初始阶段，电位
的上升较快，随着充电反应的进行，上升速度逐渐减慢。

当充电电位达到后，电池将进入恒定电位的状态，电位保持稳定，电流通过电解质溶液进入电极以进行充电。

放电部分: 在放电过程中，电位将会逐渐下降，直到达到放电结束的电位。

与充电过程类似，
放电初期电位下降较快，然后逐渐减缓。

一旦放电结束电位到达，电池将进入恒定电位的状态，电位保持稳定，电流通过电极离开电池进行放电。

这种充放电曲线可以用Potentiostat（电位恒定器）来重现和测量。

电化学恒电流充放电曲线的
形状和斜率可以提供有关电池动力学和电极材料性能的重要信息，常用来研究电池材料的储能性能、电化学反应速率以及电池循环寿命等方面的性能评估。

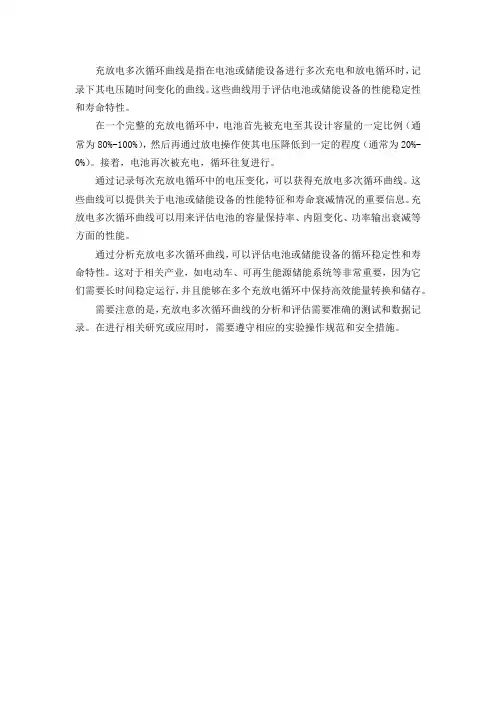

充放电多次循环曲线是指在电池或储能设备进行多次充电和放电循环时，记录下其电压随时间变化的曲线。

这些曲线用于评估电池或储能设备的性能稳定性和寿命特性。

在一个完整的充放电循环中，电池首先被充电至其设计容量的一定比例（通常为80%-100%），然后再通过放电操作使其电压降低到一定的程度（通常为20%-0%）。

接着，电池再次被充电，循环往复进行。

通过记录每次充放电循环中的电压变化，可以获得充放电多次循环曲线。

这些曲线可以提供关于电池或储能设备的性能特征和寿命衰减情况的重要信息。

充放电多次循环曲线可以用来评估电池的容量保持率、内阻变化、功率输出衰减等方面的性能。

通过分析充放电多次循环曲线，可以评估电池或储能设备的循环稳定性和寿命特性。

这对于相关产业，如电动车、可再生能源储能系统等非常重要，因为它们需要长时间稳定运行，并且能够在多个充放电循环中保持高效能量转换和储存。

需要注意的是，充放电多次循环曲线的分析和评估需要准确的测试和数据记录。

在进行相关研究或应用时，需要遵守相应的实验操作规范和安全措施。
